ลดทอนสัญญาณรบกวนแบบง่ายๆ
เมื่อ 3 ปีที่ผ่านมา

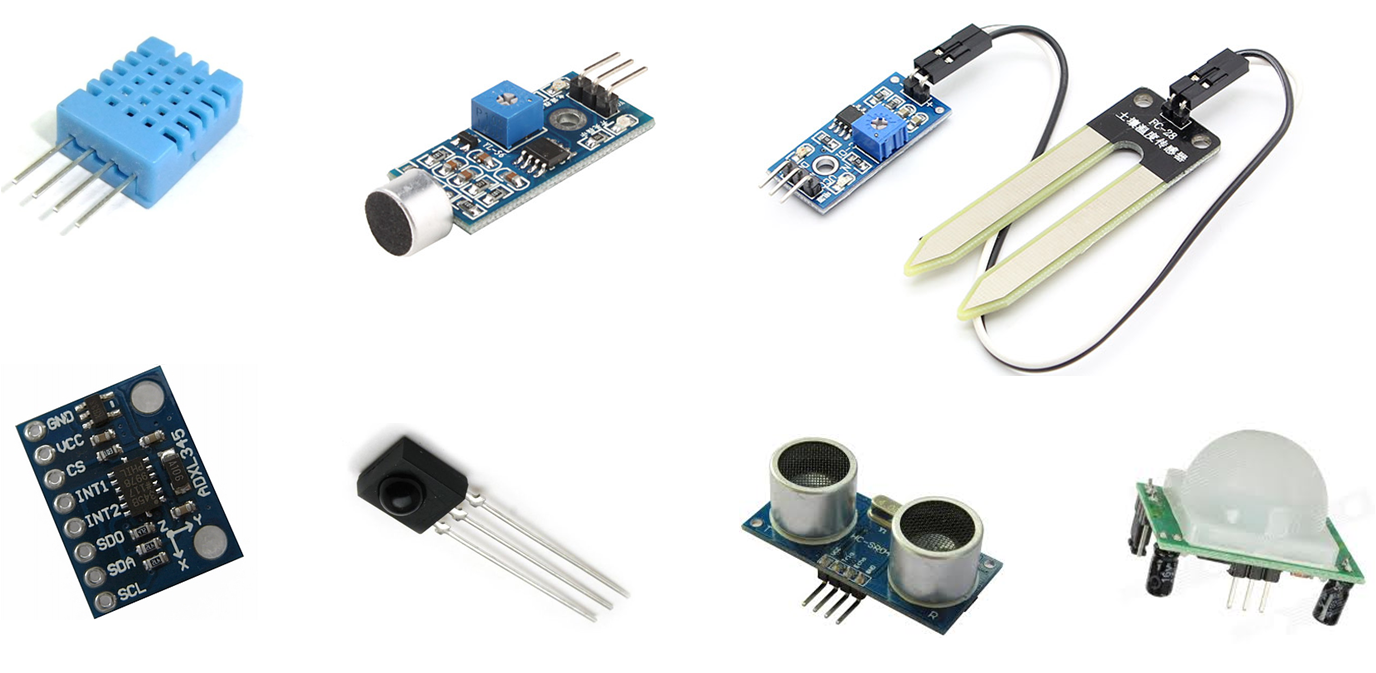

หลายคนคงเคยใช้เซ็นเซอร์จำพวก Infrared sensor, ultrasonic sensor, temperature sensor, sound sensor, light sensor, inertial sensor, current sensor ในโครงงาน arduino ที่เกี่ยวข้องกับการตรวจวัดและสำรวจสภาพแวดล้อมต่างๆ หรืออาจจะเป็นงานที่ต้องมีการโต้ตอบกับสิ่งรอบข้าง
แต่ทราบกันไหมครับว่าสัญญาณที่ได้จากเซ็นเซอร์เหล่านี้ล้วนแล้วแต่มีสัญญาณรบกวนติดมาด้วยทั้งสิ้น สัญญาณรบกวนนี้เองหากไม่กำจัดหรือทำการลดทอนลงจะทำให้ค่าที่เราทำการคำนวณมีความคลาดเคลื่อนจะมากน้อยขึ้นอยู่กับปริมาณสัญญาณรบกวนที่หลุดเข้ามาในระบบนั้นเอง
บทความนี้นำเสนอขั้นตอนง่ายๆในการลดทอนสัญญาณรบกวนที่ทำได้ในซอฟแวร์ด้วยโค๊ดแค่ไม่กี่บรรทัดโดยไม่ต้องต่อวงจรเพิ่มเติม สามารถเขียนฟังชันลดทอนสัญญาณรบกวนแบบลูปได้ตามสูตร y(n)=(1-a)*x(n)+a*y(n-1) โดยที่ y(n) คือ สัญญาณที่ทำการฟิลเตอร์แล้วของลูปล่าสุด y(n-1) คือสัญญาณที่ถูกฟิลเตอร์แล้วแต่ว่าเป็นของลูปที่แล้ว ส่วน x(n) คือสัญญาณที่วัดได้ของลูปล่าสุด และ a คือค่าคงที่ของฟิลเตอร์ (มีค่าระหว่าง 0 ถึง 1) ถ้าใครไม่ทราบว่าจะให้ a มีค่าเท่าไร อาจจะเริ่มจา a=0.95 ก่อนก็ได้ แล้วค่อบปรับจูนค่าตามความหมาะสมหลังจากดูผลการรันแล้ว ดูข้อมูลเพิ่มเติมเกี่ยวกับค่าคงที่นี้ได้ที่ Link
ใครอยากทดสอบประสิทธิภาพของวิธีนี้สามารถทดลองได้ตามโค๊ดด้านล่างซึ่งเป็นการจำลองสถานการณ์ว่าบอร์ดได้ต่อกับเซ็นเซอร์และรับสัญญาณที่มีสัญญาณรบกวนติดเข้ามาด้วย โดยใช้ a = 0.95 และค่าเบี่ยงเบนของสัญญาณรบกวนมีค่าเท่ากับหนึ่ง
|
int counter = 0; float randNumber = 0.0; float newVal = 0.0; float dcBias = 1.0; float simulatedVal = 0.0; float filterConstant = 0.95; // filter constant // the setup routine runs once when you press reset: void setup() { Serial.begin(9600); randomSeed(100); } void loop() { counter ++; // กำหนดให้หยุดการแสดงผลใน serial monitor ที่ 1000 ลูป if (counter <= 1000) { // สร้างสัญญาณรบกวนที่มีค่าเบี่ยงเบนมาตรฐานเท่ากับ 1 randNumber = (float) random(0,1000)/1000; // แสดงผล column ที่ 1 คือ ครั้งที่ column ที่ 2 คือ ค่าสัญญาณที่มี nosie // column ที่ คือค่าที่ถูก filter แล้ว Serial.println("\t"); Serial.print(counter, DEC); Serial.print("\t"); Serial.print(simulatedVal); Serial.print("\t"); Serial.print(newVal); Serial.print("\t"); Serial.print(""); } // สร้างสัญญาณที่รับมาจาก sensor simulatedVal = dcBias + randNumber; // เรียกใช้ฟังชัน lowpass filter newVal = smooth(simulatedVal, filterConstant, newVal); delay(100); } // ฟังชั่น smooth หรือ lowpass filter float smooth(float data, float filterVal, float smoothedVal){ smoothedVal = (data * (1 - filterVal)) + (smoothedVal * filterVal); return smoothedVal; } |
โดยผลที่ได้หากนำมาพล็อตเป็นกราฟจะได้ตามรูปด้านล่าง กราฟสีดำเป็นสัญญาณจากเซ็นเซอร์ที่มีสัญญาณรบกวนติดมาด้วยส่วนกราฟแดงเป็นสัญญาณที่ถูกทำการฟิลเตอร์แล้วซึ่งจะเห็นว่าสามารถลดสัญญาณรบกวนไปได้เยอะพอสมควร
By "Pink Panther"
Tags : Digital Filter
