Motor Drive Module (BTS7960) - 43A with H-Bridge

Motor Drive Module (BTS7960) - 43A with H-Bridge
Motor Drive Module (BTS7960) - 43A with H-Bridge thumbnail 1Motor Drive Module (BTS7960) - 43A with H-Bridge thumbnail 2Motor Drive Module (BTS7960) - 43A with H-Bridge thumbnail 3Motor Drive Module (BTS7960) - 43A with H-Bridge thumbnail 4Motor Drive Module (BTS7960) - 43A with H-Bridge thumbnail 5Motor Drive Module (BTS7960) - 43A with H-Bridge thumbnail 6Motor Drive Module (BTS7960) - 43A with H-Bridge thumbnail 7
รหัสสินค้า AG00143
หมวดหมู่ Motor Drive
ราคา 370.00 บาท
สถานะสินค้า พร้อมส่ง
ประเภท สินค้าใหม่
อัพเดทล่าสุด 29 ต.ค. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Share
Scan this!

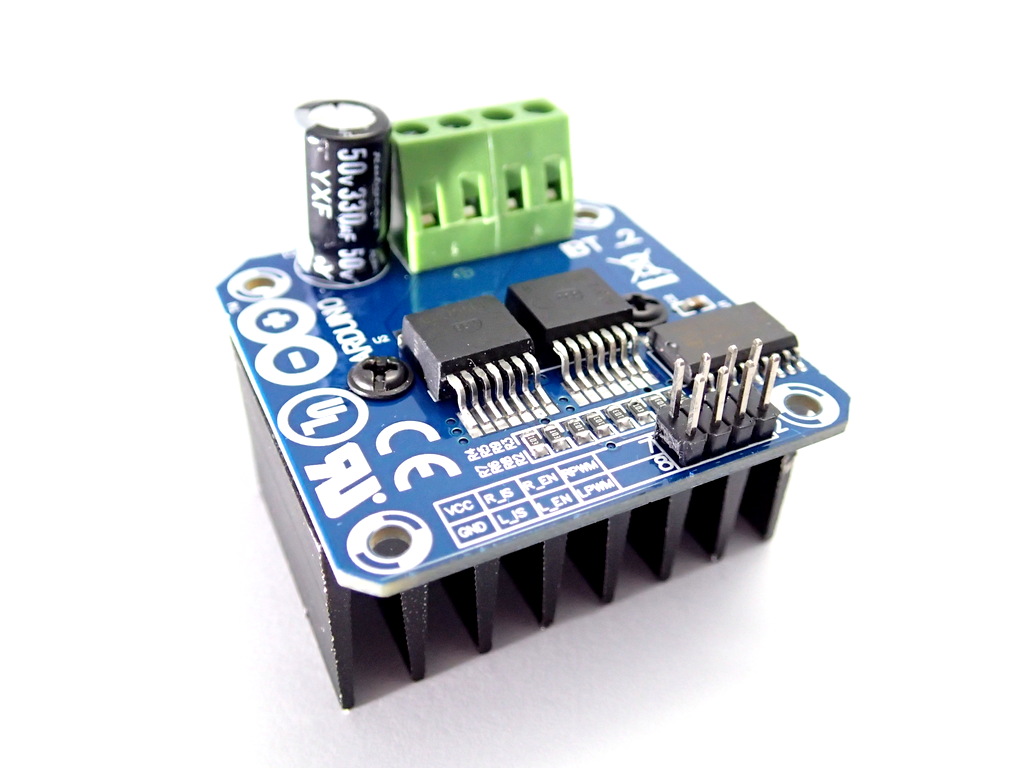

IBT-2 (BTS7960) เป็นโมดูลขนาดกระทัดรัดสำหรับขับ Motor (PWM at 25kHz ร่วมกับ active freewheeling) เหมาะสำหรับควบคุม High Power Motor โดยทำงานที่ 24V และสามารถขับได้ที่กระแสสูงสุดถึง 43A ที่มาพร้อมกับ Protection ต่างๆไม่ว่าจะเป็น Over-Voltage, Under-Voltage, Over-Temperature

ตัวอย่างการใช้งานกับ Arduino: Click


DESCRIPTION:

The IBT-2 is a fully integrated high current H bridge for motor drive applications using the Infineon BTS7960 high current half bridge. the BTS7960 is part of the NovalithICTM family containing one p-channel highside MOSFET and one n-channel lowside MOSFET with an integrated driver IC in one package. Due to the p-channel highside switch the need for a charge pump is eliminated thus minimizing EMI.

Interfacing to a microcontroller is made easy by the integrated driver IC which features logic level inputs, diagnosis with current sense, slew rate adjustment, dead time generation and protection against overtemperature, overvoltage, undervoltage, overcurrent and short circuit.
The IBT-2 provides a cost optimized solution for protected high current PWM motor drives with very low board space consumption.

SPECIFICATIONS:

  • Operating Voltage 5.5 to 27V (B+)
  • Path resistance of typ. 16 mOhm at 25°C
  • Low quiescent current of typ. 7 uA at 25°C
  • PWM capability of up to 25 kHz combined with active freewheeling
  • Switched mode current limitation for reduced power dissipation in overcurrent
  • Current limitation level of 43 A typ.
  • Status flag diagnosis with current sense capability
  • Overtemperature shut down with latch behaviour
  • Overvoltage lock out
  • Undervoltage shut down
  • Driver circuit with logic level inputs
  • Adjustable slew rates for optimized EMI
  • 74AHC244 Schmitt-trigger Octal buffer/line driver for ESD protection (Inputs accepts voltages higher than VCC)



ตัวอย่างการใช้งาน บอร์ด Arduino ร่วมกับ Potentiometer เพื่อที่จะขับ IBT-2 โดยการ full reverse speed จนถึง full forward speed

Arduino sketch:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
/*
IBT-2 Motor Control Board driven by Arduino.

Speed and direction controlled by a potentiometer attached to analog input 0.
One side pin of the potentiometer (either one) to ground; the other side pin to +5V

Connection to the IBT-2 board:
IBT-2 pin 1 (RPWM) to Arduino pin 5(PWM)
IBT-2 pin 2 (LPWM) to Arduino pin 6(PWM)
IBT-2 pins 3 (R_EN), 4 (L_EN), 7 (VCC) to Arduino 5V pin
IBT-2 pin 8 (GND) to Arduino GND
IBT-2 pins 5 (R_IS) and 6 (L_IS) not connected
*/

int SENSOR_PIN = 0; // center pin of the potentiometer

int RPWM_Output = 5; // Arduino PWM output pin 5; connect to IBT-2 pin 1 (RPWM)
int LPWM_Output = 6; // Arduino PWM output pin 6; connect to IBT-2 pin 2 (LPWM)

void setup()
{
  pinMode(RPWM_Output, OUTPUT);
  pinMode(LPWM_Output, OUTPUT);
}

void loop()
{
  int sensorValue = analogRead(SENSOR_PIN);

  // sensor value is in the range 0 to 1023
  // the lower half of it we use for reverse rotation; the upper half for forward rotation
  if (sensorValue < 512)
  {
    // reverse rotation
    int reversePWM = -(sensorValue - 511) / 2;
    analogWrite(LPWM_Output, 0);
    analogWrite(RPWM_Output, reversePWM);
  }
  else
  {
    // forward rotation
    int forwardPWM = (sensorValue - 512) / 2;
    analogWrite(LPWM_Output, forwardPWM);
    analogWrite(RPWM_Output, 0);
  }
}

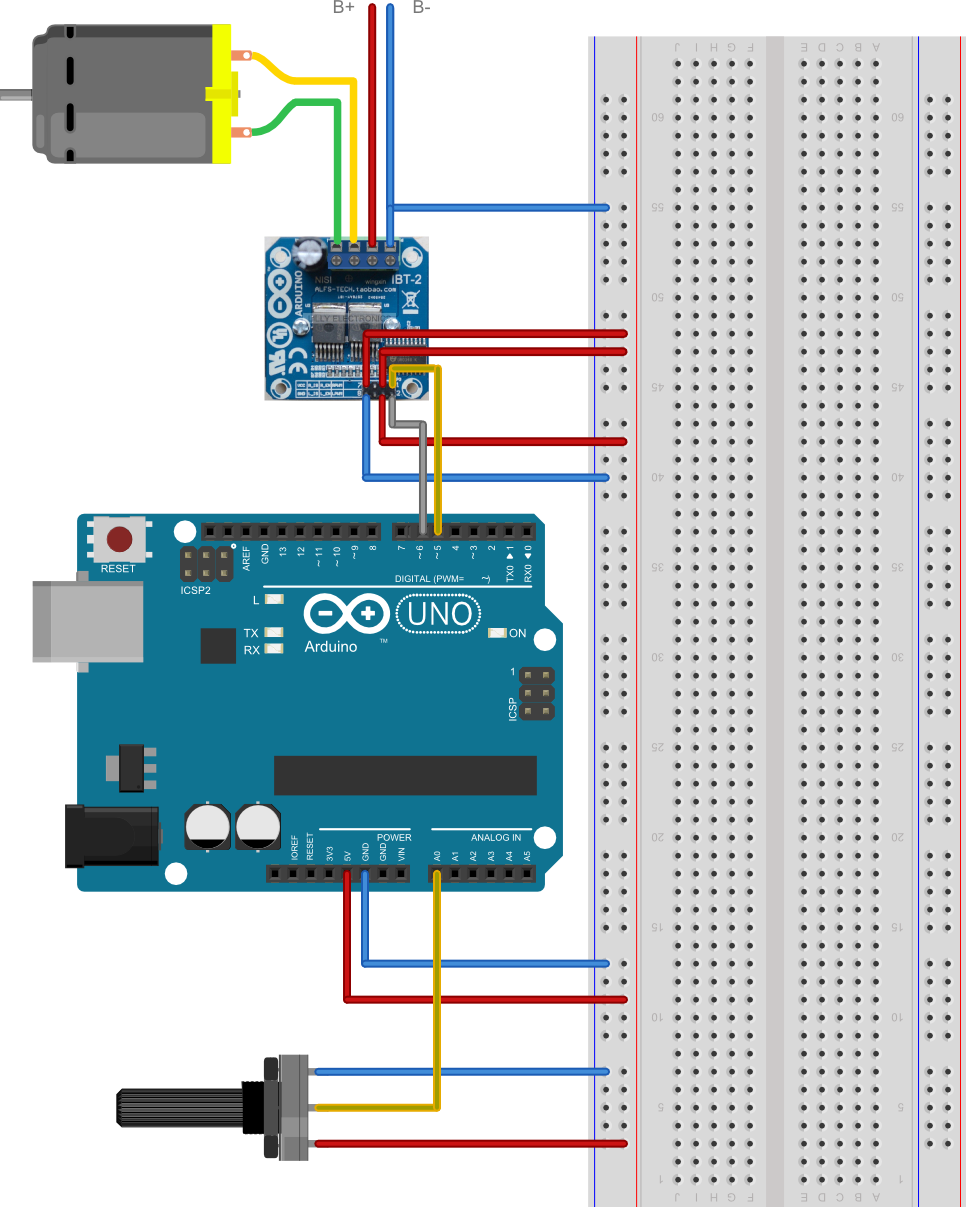

ใน Diagram ด้านล่าง B+ และ B- ด้านบนของรูป คือ power supply สำหรับ motor. ส่วน 5k หรือ 10k potentiometer ใช้ในการควบคุมความเร็ว



IBT-2-with-Arduino_bb

สินค้านี้ยังไม่มีคนรีวิว
คำถาม
รายละเอียด
ชื่อผู้ถาม
ข้อมูลสำหรับการติดต่อกลับ (ไม่เปิดเผย เห็นเฉพาะเจ้าของร้าน)
อีเมล
เบอร์มือถือ
  • ถาม
เอ๋ยม่อน ครับ
เอ๋ยม่อน ครับ
202.28.7.x
21 มี.ค. 2560 19:51 น.
หัวข้อ :ขา EN กับ IS motor drive module BTS7960
คืออะไรครับ
บอย
บอย
1.10.206.x
29 เม.ย. 2559 16:00 น.
หัวข้อ :Motor Drive Module (BTS7960) - 43A with H-Bridge
บอร์ดตัวนี้ใช้กับมอเตอร์แบบไหนครับ dc motor หรือว่า stepping motor หรือว่า servo motor
