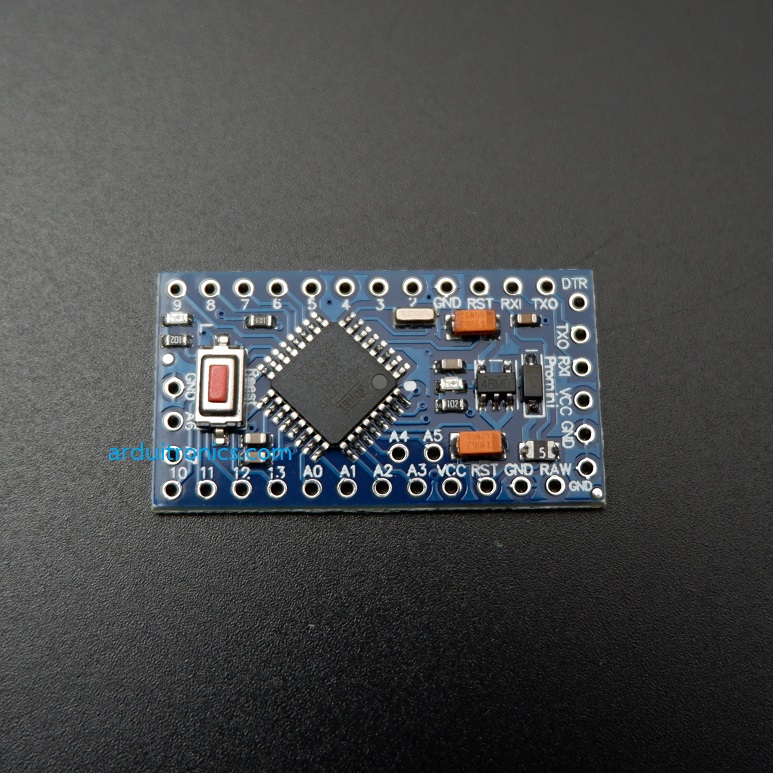

Arduino Pro Mini 5V (ATmega328P) + Free Pin Header

Arduino Pro Mini 5V (ATmega328P) + Free Pin Header
Arduino Pro Mini 5V (ATmega328P) + Free Pin Header thumbnail 1Arduino Pro Mini 5V (ATmega328P) + Free Pin Header thumbnail 2Arduino Pro Mini 5V (ATmega328P) + Free Pin Header thumbnail 3Arduino Pro Mini 5V (ATmega328P) + Free Pin Header thumbnail 4Arduino Pro Mini 5V (ATmega328P) + Free Pin Header thumbnail 5
รหัสสินค้า BA00009
หมวดหมู่ Arduino Compatible Board
ราคา 90.00 บาท
สถานะสินค้า พร้อมส่ง
แก้ไขล่าสุด 11 ส.ค. 2561
ความพึงพอใจ ยังไม่มีความคิดเห็น
Scan this!

Arduino Pro Mini (ATmega328P) (Compatible)


Arduino Pro Mini (ATmega328P) จำนวน 1 ชิ้น

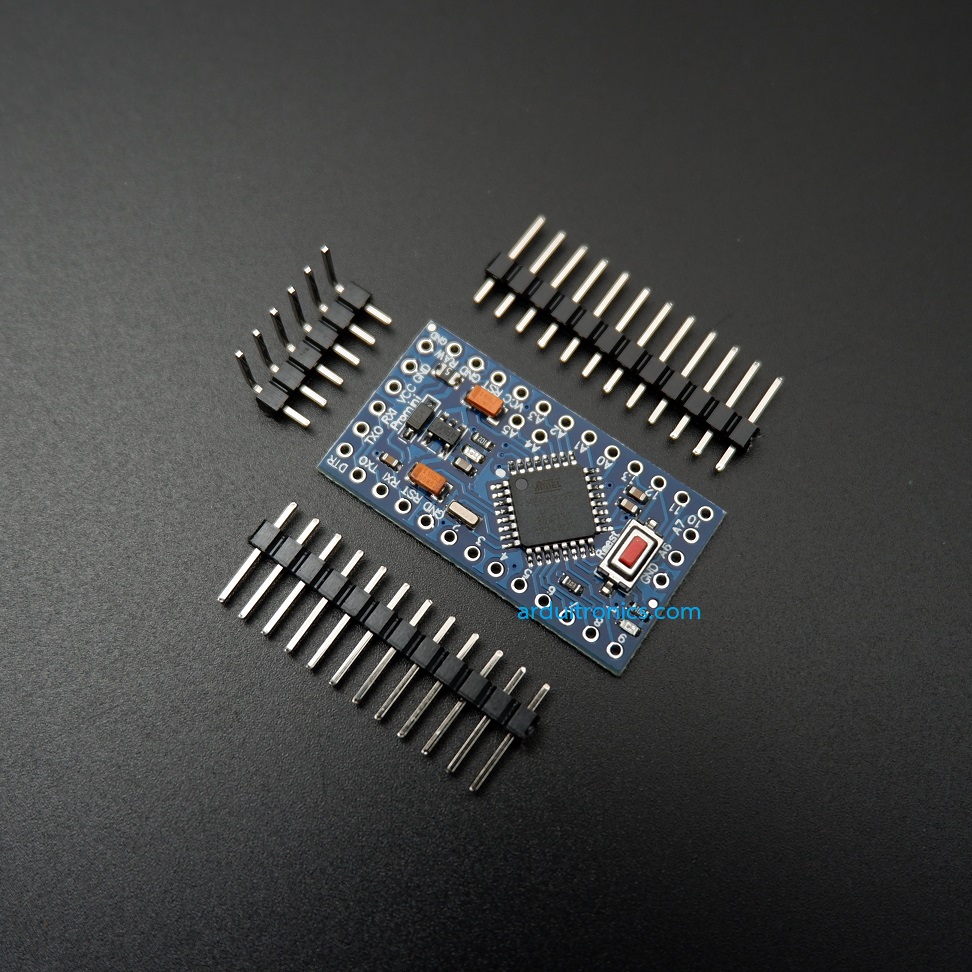

Pin Header จำนวน 1 ชุด Free

สินค้าส่งพร้อม Pin Header 1 แถว ให้ไปด้วยครับ!!!

บทความของร้าน เรื่องการใช้งาน USB to UART กับ Arduino Pro Mini


Arduino Pro mini  (Atmega328p) รุ่นนี้เป็นบอร์ดไมโครคอนโทรลเลอร์ ขนาดเล็กที่สุดแล้วครับ

ถ้าจะใช้งานในข้อจำกัดที่เกี่ยวกับพื้นที่ ก็อันนี้เลยครับ

 เวลาซื้อโปรดสังเกต  มีรุ่นเก่ากว่าที่ใช้ atmega 168 นะครับ

(ความเร็ว CPU จะต่ำกว่า RAM น้อยกว่า) ร้านเราขายแต่รุ่น atmega 328p ครับ

  ใช้ micricontroller ตัวเดียวกับ Arduino UNO R3 ทำให้มี Spec เหมือนกันครับ

การ Upload Sketch ต้องใช้ USB to TTL Converter

หรือ  (ไม่ได้มาด้วยกันนะครับ ต้องซื้อแยก)

  ดูวิธีการ Upload ที่นี่



  • ATmega328 running at 16MHz with external resonator (0.5% tolerance)
  • 0.8mm Thin PCB
  • USB connection off board
  • Supports auto-reset
  • 5V regulator
  • Max 150mA output
  • Over current protected
  • Weighs less than 2 grams!
  • DC input 5V up to 12V
  • On board Power and Status LEDs
  • Analog Pins: 6
  • Digital I/Os: 14


  • Schematic
  • Eagle Files
  • Product Description:

    Arduino Pro Mini - 5V/16MHz (ATMEGA328)
    It's thin (0.8mm)! It's the Arduino Pro Mini! This is a 5V Arduino running the 16MHz bootloader.

    Arduino Pro Mini does not come with connectors populated so that you can solder in any connector or wire with any orientation you need. We recommend first time Arduino users start with the Nano or Duemilanove. They are great boards that will get you up and running quickly. The Arduino Pro series is meant for users that understand the limitations of system voltage (5V), lack of connectors, and USB off board.


    • 0.7x1.3" (18x33mm)
    • Less than 2 grams


    The Arduino Pro Mini is a microcontroller board based on the ATmega328 (datasheet). It has 14 digital input/output pins (of which 6 can be used as PWM outputs), 6 analog inputs, an on-board resonator, a reset button, and holes for mounting pin headers. A six pin header can be connected to an FTDI cable or Sparkfun breakout board to provide USB power and communication to the board.

    The Arduino Pro Mini is intended for semi-permanent installation in objects or exhibitions. The board comes without pre-mounted headers, allowing the use of various types of connectors or direct soldering of wires. The pin layout is compatible with the Arduino Mini.

    There are two version of the Pro Mini. One runs at 3.3V and 8 MHz, the other at 5V and 16 MHz.


    The Arduino Pro Mini was designed and manufactured by SparkFun Electronics.

    Schematic & Reference Design

    EAGLE files:

    Schematic: Arduino-Pro-Mini-schematic.pdf


    Microcontroller ATmega328
    Operating Voltage 3.3V or 5V (depending on model)
    Input Voltage 3.35 -12 V (3.3V model) or 5 - 12 V (5V model)
    Digital I/O Pins 14 (of which 6 provide PWM output)
    Analog Input Pins 6
    DC Current per I/O Pin 40 mA
    Flash Memory 32 KB (of which 2 KB used by bootloader)
    SRAM 2 KB
    Clock Speed MHz (3.3V model) or 16 MHz (5V model)



    The Arduino Pro Mini can be powered with an FTDI cable or breakout board connected to its six pin header, or with a regulated 3.3V or 5V supply (depending on the model) on the Vcc pin or an unregulated supply on the RAW pin.

    The power pins are as follows:

    • RAW. For supplying a raw (unregulated) voltage to the board.
    • VCC. The regulated 3.3 or 5 volt supply.
    • GND. Ground pins.


    The ATmega328 has 32 KB of flash memory for storing code (of which 2 KB is used for the bootloader). It has 2 KB of SRAM and 1 KB of EEPROM (which can be read and written with theEEPROM library).

    Input and Output

    Each of the 14 digital pins on the Pro Mini can be used as an input or output, using pinMode(),digitalWrite(), and digitalRead() functions. They operate at 3.3 or 5 volts (depending on the model). Each pin can provide or receive a maximum of 40 mA and has an internal pull-up resistor (disconnected by default) of 20-50 kOhms. In addition, some pins have specialized functions:

    • Serial: 0 (RX) and 1 (TX). Used to receive (RX) and transmit (TX) TTL serial data. These pins are connected to the TX-0 and RX-1 pins of the six pin header.
    • External Interrupts: 2 and 3. These pins can be configured to trigger an interrupt on a low value, a rising or falling edge, or a change in value. See the attachInterrupt() function for details.
    • PWM: 3, 5, 6, 9, 10, and 11. Provide 8-bit PWM output with the analogWrite() function.
    • SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). These pins support SPI communication, which, although provided by the underlying hardware, is not currently included in the Arduino language.
    • LED: 13. There is a built-in LED connected to digital pin 13. When the pin is HIGH value, the LED is on, when the pin is LOW, it's off.

    The Pro Mini has 6 analog inputs, each of which provide 10 bits of resolution (i.e. 1024 different values). Four of them are on the headers on the edge of the board; two (inputs 4 and 5) on holes in the interior of the board. The analog inputs measure from ground to VCC. Additionally, some pins have specialized functionality:

    • I2C: 4 (SDA) and 5 (SCL). Support I2C (TWI) communication using the Wire library.

    There is another pin on the board:

    • Reset. Bring this line LOW to reset the microcontroller. Typically used to add a reset button to shields which block the one on the board.

    See also the mapping between Arduino pins and ATmega328 ports.


    The Arduino Pro Mini has a number of facilities for communicating with a computer, another Arduino, or other microcontrollers. The ATmega328 provides UART TTL serial communication, which is available on digital pins 0 (RX) and 1 (TX). The Arduino software includes a serial monitor which allows simple textual data to be sent to and from the Arduino board via a USB connection.

    SoftwareSerial library allows for serial communication on any of the Pro Mini's digital pins.

    The ATmega328 also supports I2C (TWI) and SPI communication. The Arduino software includes a Wire library to simplify use of the I2C bus; see the reference for details. To use the SPI communication, please see the ATmega168 datasheet.


    The Arduino Pro Mini can be programmed with the Arduino software (download). For details, see thereference and tutorials.

    The ATmega328 on the Arduino Pro Mini comes preburned with a bootloader that allows you to upload new code to it without the use of an external hardware programmer. It communicates using the original STK500 protocol (referenceC header files).

    You can also bypass the bootloader and program the ATmega328 with an external programmer; seethese instructions for details.

    Automatic (Software) Reset

    Rather then requiring a physical press of the reset button before an upload, the Arduino Pro Mini is designed in a way that allows it to be reset by software running on a connected computer. One of the pins on the six-pin header is connected to the reset line of the ATmega328 via a 100 nanofarad capacitor. This pin connects to one of the hardware flow control lines of the USB-to-serial convertor connected to the header: RTS when using an FTDI cable, DTR when using the Sparkfun breakout board. When this line is asserted (taken low), the reset line drops long enough to reset the chip. The Arduino software uses this capability to allow you to upload code by simply pressing the upload button in the Arduino environment. This means that the bootloader can have a shorter timeout, as the lowering of the reset line can be well-coordinated with the start of the upload.

    This setup has other implications. When the Pro Mini is connected to either a computer running Mac OS X or Linux, it resets each time a connection is made to it from software (via USB). For the following half-second or so, the bootloader is running on the Pro. While it is programmed to ignore malformed data (i.e. anything besides an upload of new code), it will intercept the first few bytes of data sent to the board after a connection is opened. If a sketch running on the board receives one-time configuration or other data when it first starts, make sure that the software with which it communicates waits a second after opening the connection and before sending this data.

    Physical Characteristics

    The dimensions of the Pro Mini PCB are approximately 0.7" x 1.3".
