Gas Dust Sensor Module (DSM501A)

Gas Dust Sensor Module (DSM501A)
Gas Dust Sensor Module (DSM501A) thumbnail 1Gas Dust Sensor Module (DSM501A) thumbnail 2Gas Dust Sensor Module (DSM501A) thumbnail 3
รหัสสินค้า SG00155
หมวดหมู่ วัดสภาพแวดล้อมและแก๊ส Environmental / Gas
ราคา 285.00 บาท
แก้ไขล่าสุด 28 พ.ค. 2560
ความพึงพอใจ
5.00/5 จาก 1 คน
ขออภัย สินค้าหมดค่ะ
Share
Scan this!

Gas Dust Sensor Module ตัวนี้เป็น Sensor Module สำหรับใช้วัดปริมาณฝุ่นละอองในอากาศ เพื่อตรวจคุณภาพอากาศในสภาพแวดล้อมที่มีหมอกควัน ฝุ่นละออง ต่อใช้งานร่วมกับบอร์ดคอนโทรลเลอร์ผ่านทาง PWM Interface



ตัวอย่าง Arduino Sketches:

1) Example Code 1 - Arduino (Wiki)

2) Example Code 2:

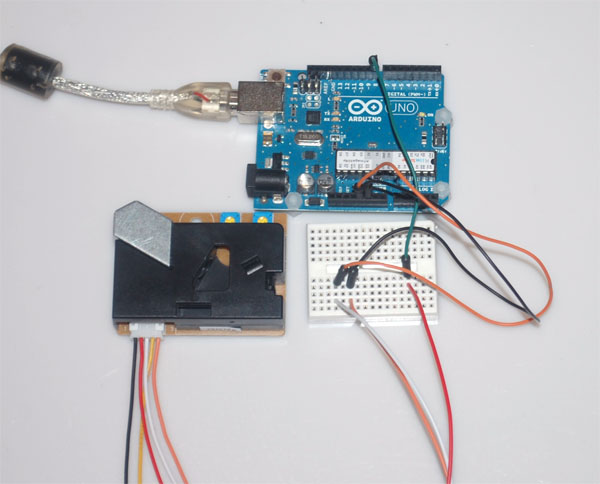

Wiring Diagram:

#3 Vcc - 5V

#4 Vout1 - Pin 8

#5 GND - GND

ตัวอย่าง Arduino Sketch:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
#include
byte buff[2];
int pin = 8;//DSM501A input D8
unsigned long duration;
unsigned long starttime;
unsigned long endtime;
unsigned long sampletime_ms = 30000;
unsigned long lowpulseoccupancy = 0;
float ratio = 0;
float concentration = 0;

int i=0;
void setup()
{
  Serial.begin(9600);
  pinMode(8,INPUT);
  starttime = millis();
}
void loop()
{

  duration = pulseIn(pin, LOW);
  lowpulseoccupancy += duration;
  endtime = millis();
  if ((endtime-starttime) > sampletime_ms)
  {
    ratio = (lowpulseoccupancy-endtime+starttime + sampletime_ms)/(sampletime_ms*10.0);  // Integer percentage 0=>100
    concentration = 1.1*pow(ratio,3)-3.8*pow(ratio,2)+520*ratio+0.62; // using spec sheet curve
    Serial.print("lowpulseoccupancy:");
    Serial.print(lowpulseoccupancy);
    Serial.print("\n");
    Serial.print("ratio:");
    Serial.print("\n");
    Serial.print(ratio);
    Serial.print("DSM501A:");
    Serial.println(concentration);
    Serial.print(";\n\n");

    lowpulseoccupancy = 0;
    starttime = millis();
  }

}



Description:

Dust sensor (DSM501) can generate the perception of tobacco smoke and pollen, house dust, heating automatic intake device, adjustable resistance settings detect the size of dust. Using the same principle as the basis Calculator particle detected absolute number of particles per unit volume.


Summary:

  • DSM501 can generate the perception of tobacco smoke and pollen, house dust, etc
  • 1 micron tiny particles
  • Small size, light weight, easy to install
  • 5V input circuit to facilitate signal processing
  • Built-in flow generator that can attract its own external atmosphere
  • Simple maintenance, can maintain long-term characteristics of the sensor

Features:

  • PWM output
  • The compact size and light weight
  • Easy installation
  • Single-supply operation

Applications:

  • Air purifiers or air purifiers
  • Air conditioning
  • Air quality monitoring
  • Breathing machine
สุดชนะ
15 ก.ค. 2559 00:08 น.
ไม่ทราบว่าค่าเอาท์พุทในตัวอย่างมาค่าเป็นอะไรครับ และถ้าต้องการทราบค่าฝุ่นละอองในอาการหน่อย ไมโครกรัมต่อลูกบาศก์เมตร ต้องนำค่าไดไปคำนวณครับ
