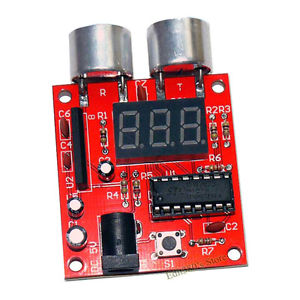

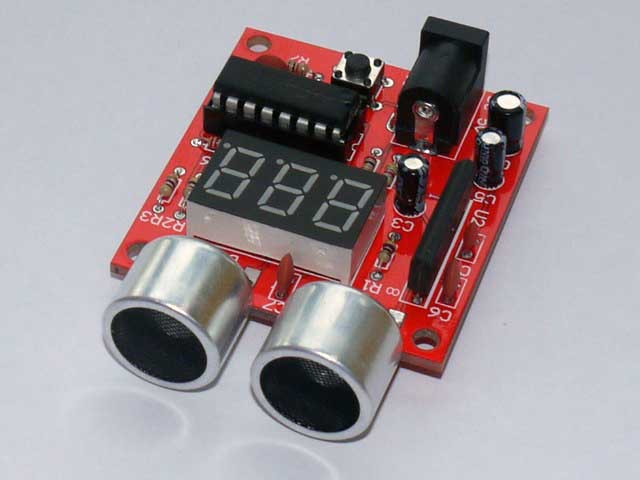

SU-171 Ultrasonic Range Finder Module DIY Kit
| รหัสสินค้า | AG00109 |
| หมวดหมู่ | LIDAR / เซ็นเซอร์วัดระยะทาง / ความเร็ว Distance / Speed |
| ราคา | 420.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
Description:
1) SU-171 ultrasonic distance measuring Module can be applied to backing car, construction sites as well as applied monitoring some industrial field. it can also be used as the liquid level, well depth, pipe length measurement applications.
2) Measuring range of 2cm - 2.00m, measurement accuracy is 1cm.
3) STC15W202S SCM program has been written, and it equipped with IC socket, after assembly to achieve all the features, High making success rate.
Kit Features:
- Industrial STC15W202S as master chip for microcontroller.
- Measuring range is 2cm - 2.00m, 1cm Accuracy.
- No direct contact with the object when measurement.
- One-button control, after touching start measuring and latched measurements result.
- Using 0.36-inch bright red LED for display, it can show a clear and stable measurement results.
Component list:
| Part number | Name | Specification | Quangtity |
| U1 | STC15W202S | DIP16 | 1 |
| U2 | CX20106 | SIP8 | 1 |
| CZ | IC Socket | 16P | 1 |
| C1 | Electrolytic capacitor | 100uF | 1 |
| C2,C6,C7 | Ceramics capacitor | 0.1uF | 3 |
| C3 | Electrolytic capacitor | 1uF | 1 |
| C4 | Ceramics capacitor | 330P | 1 |
| C5 | Electrolytic capacitor | 3.3uF | 1 |
| R1 to R3 | Resistance | 470 | 3 |
| R4 | Resistance | 4.7K | 1 |
| R5 | Resistance | 220K | 1 |
| R6 | Resistance | 22K | 1 |
| R7 | Resistance | 2K | 1 |
| S1 | Light touch switch | 1 | |
| DS1 | 3 Bit Digital tube | 0.36 | 1 |
| J1 | Power socket | 5 / 2.1mm | 1 |
| T | Ultrasonic probe | Transmitter | 1 |
| R | Ultrasonic probe | Receiving | 1 |
| PCB | Bare PCB | 49mm X 45mm | 1 |
