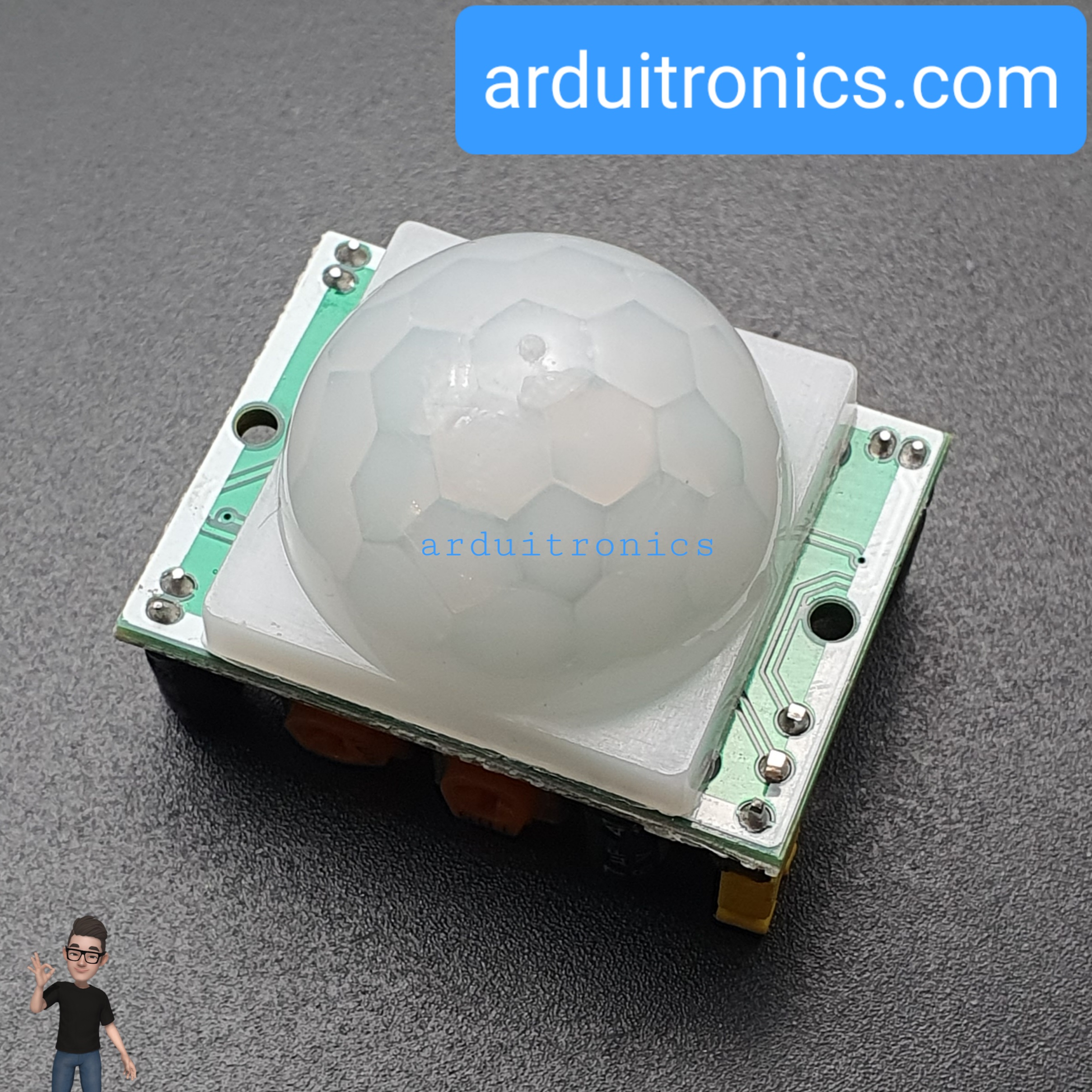

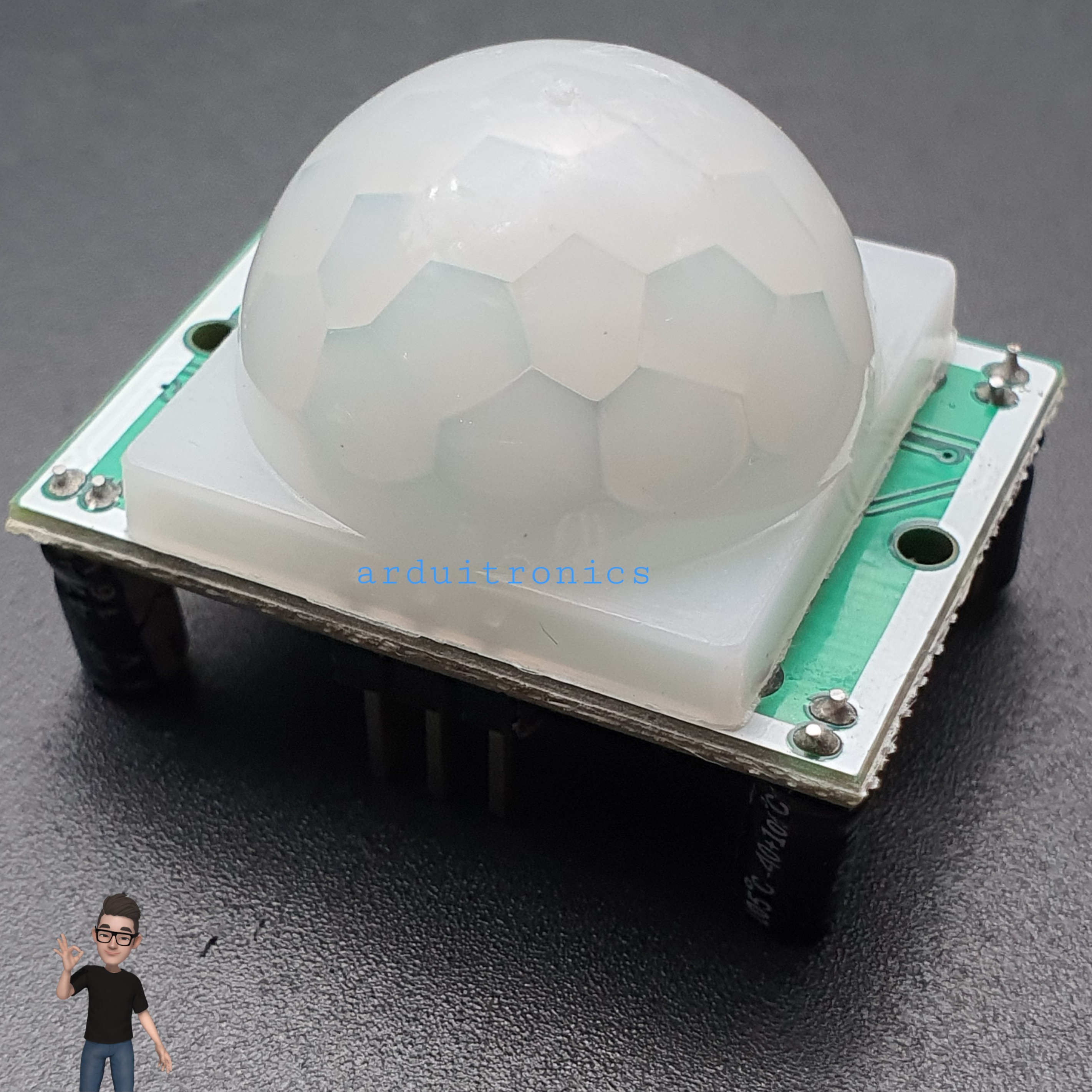

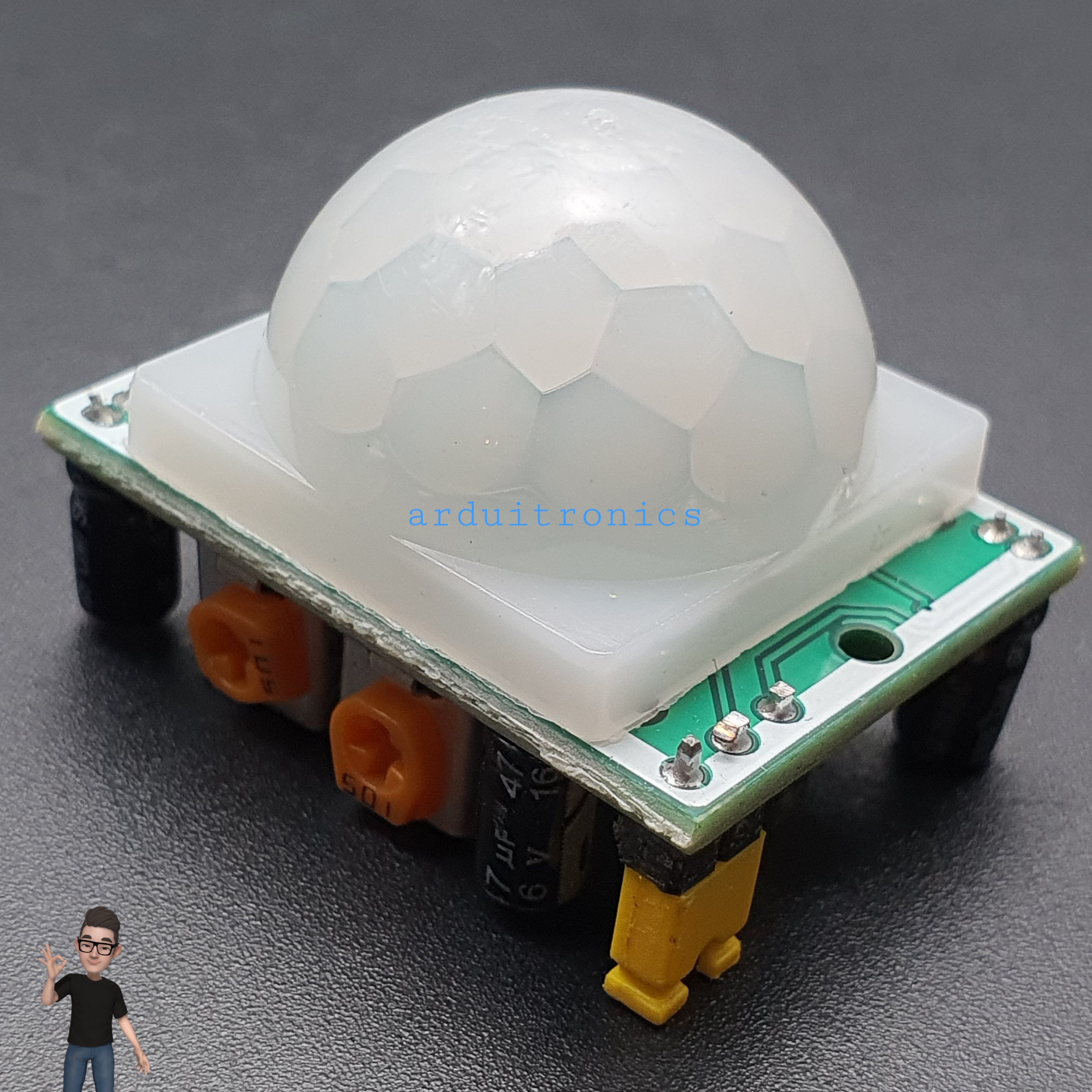

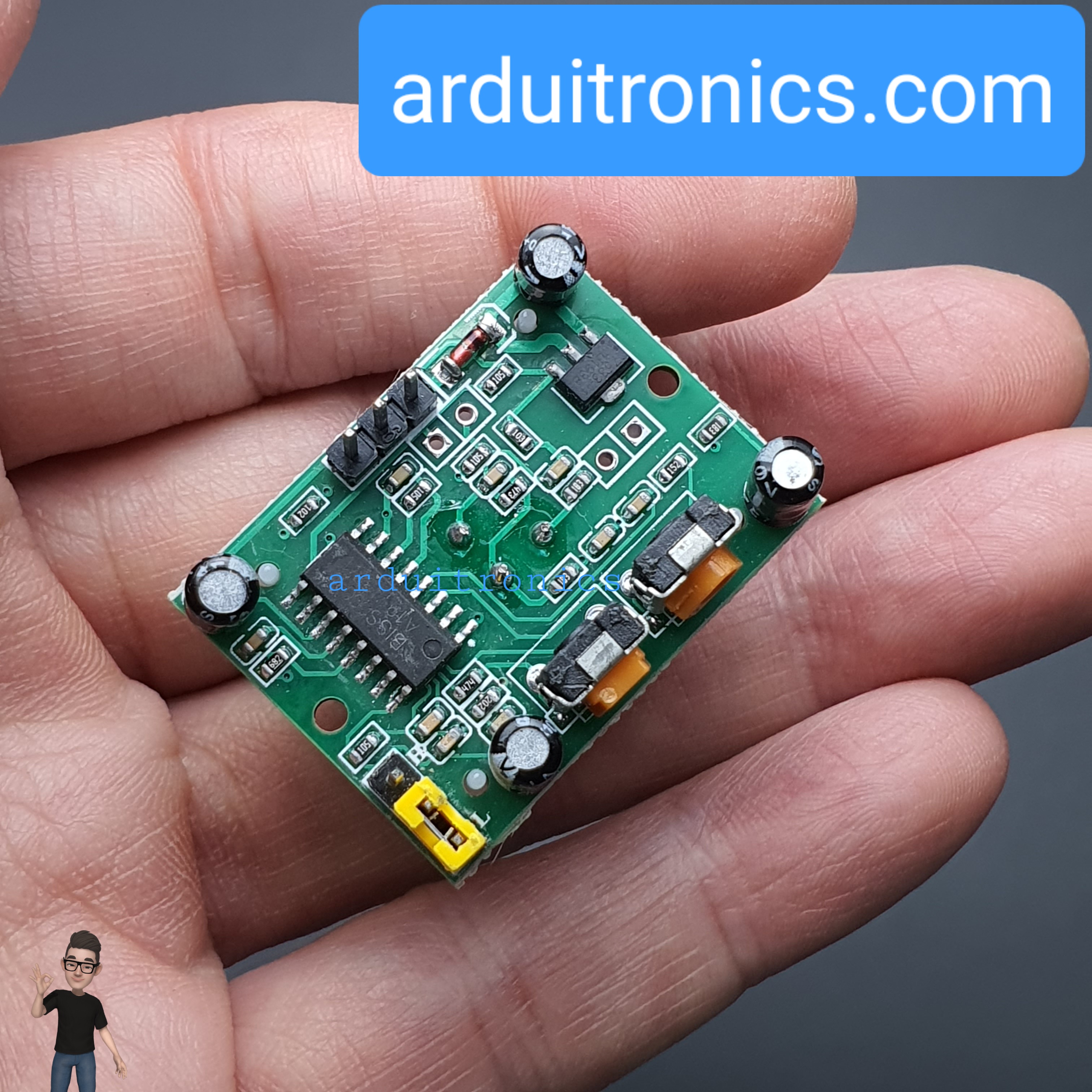

PIR Motion Sensor Module (HC-SR501)

PIR Motion Sensor Module (HC-SR501)
PIR Motion Sensor Module (HC-SR501) thumbnail 1PIR Motion Sensor Module (HC-SR501) thumbnail 2PIR Motion Sensor Module (HC-SR501) thumbnail 3PIR Motion Sensor Module (HC-SR501) thumbnail 4PIR Motion Sensor Module (HC-SR501) thumbnail 5PIR Motion Sensor Module (HC-SR501) thumbnail 6PIR Motion Sensor Module (HC-SR501) thumbnail 7
รหัสสินค้า SG00076
หมวดหมู่ วัดการเคลื่อนไหวและการสั่น Motion/Vibration Sensor
ราคา 54.50 บาท
สถานะสินค้า พร้อมส่ง
แก้ไขล่าสุด 17 ส.ค. 2561
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Scan this!

PIR Motion Sensor Module (HC-SR501)

จำนวน 1 ตัว

  • ตรวจจับความเคลื่อนไหว
  • Color: White + Green
  • Dimension: 3.2cm x 2.4cm x 1.8cm (approx)

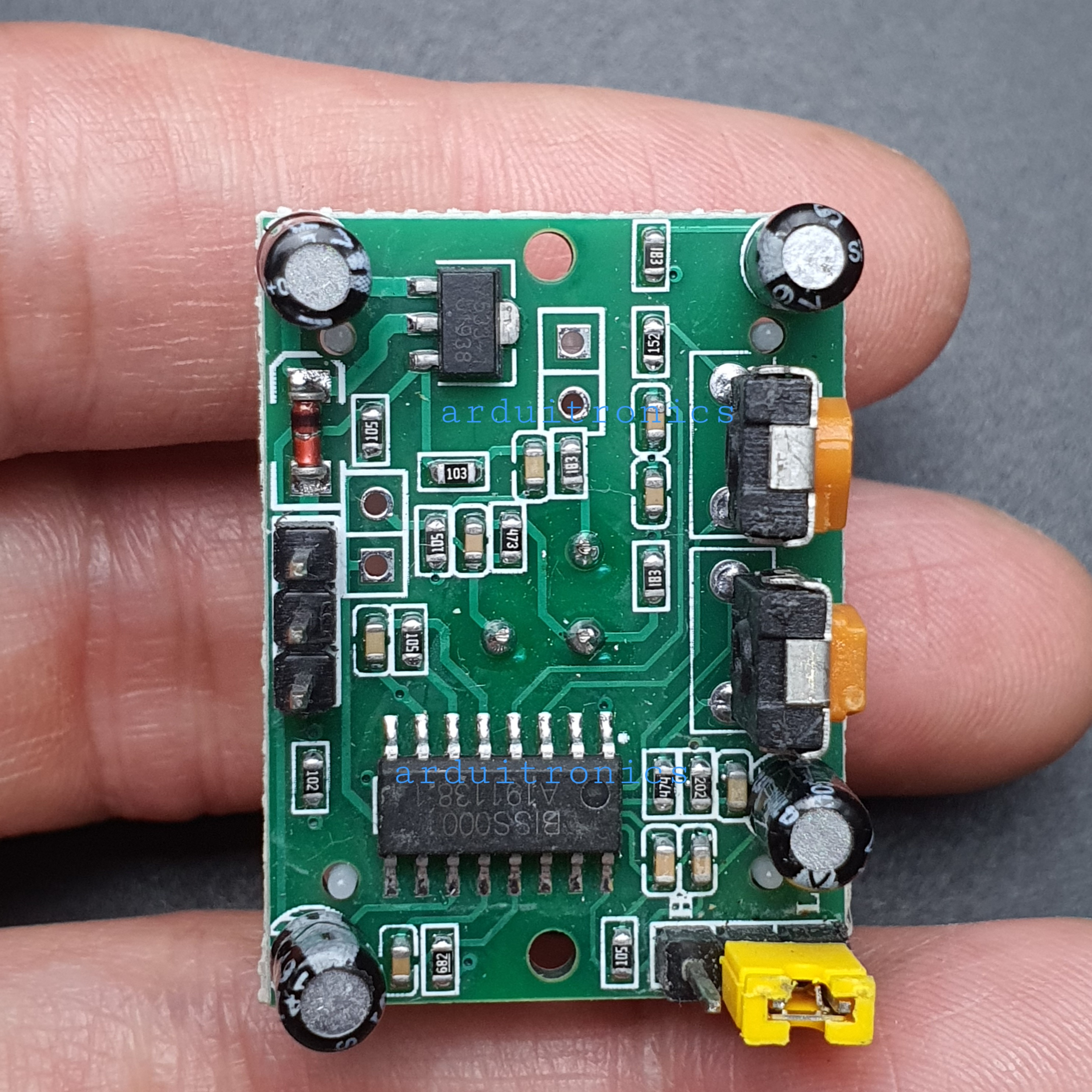

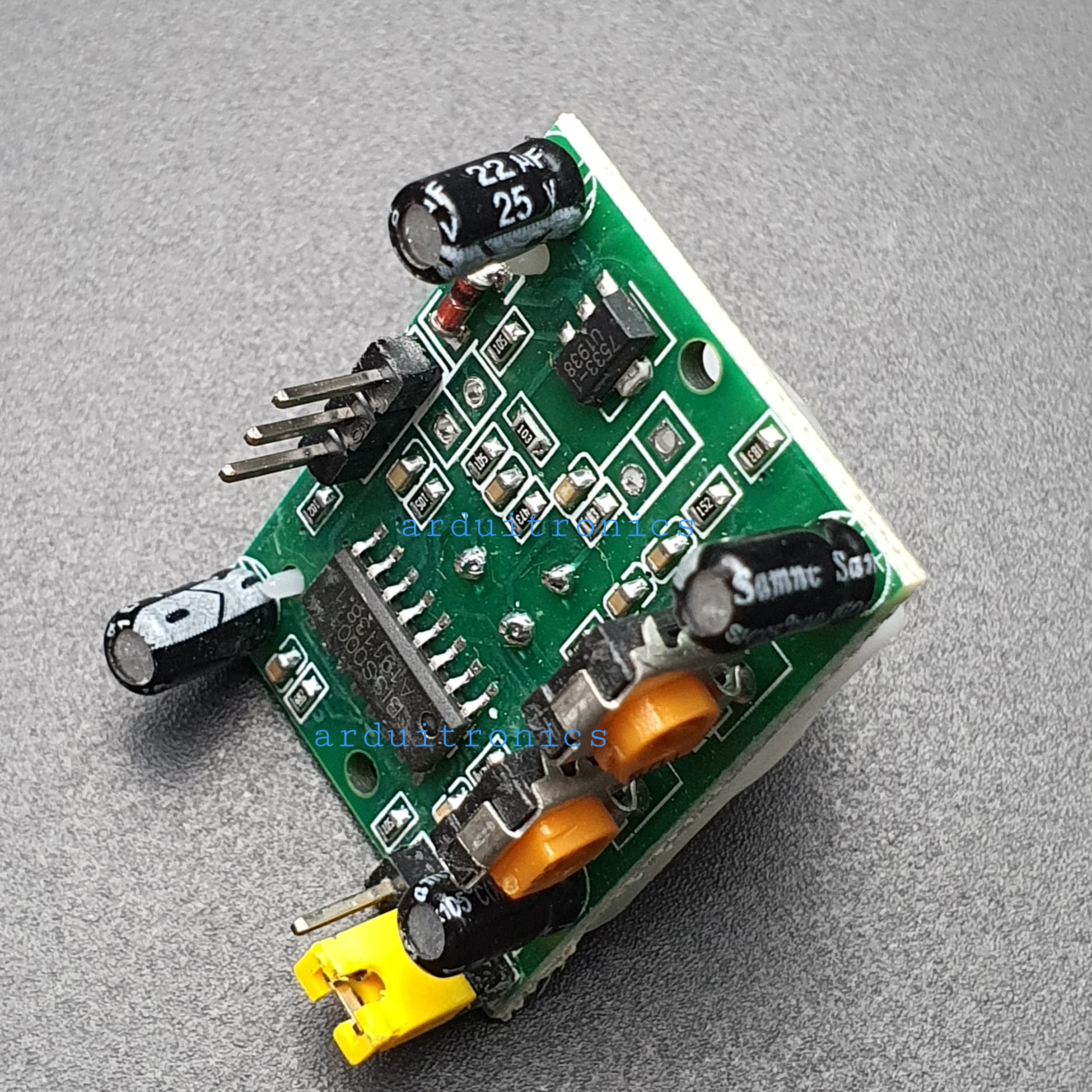

  • Infrared sensor with control circuit board

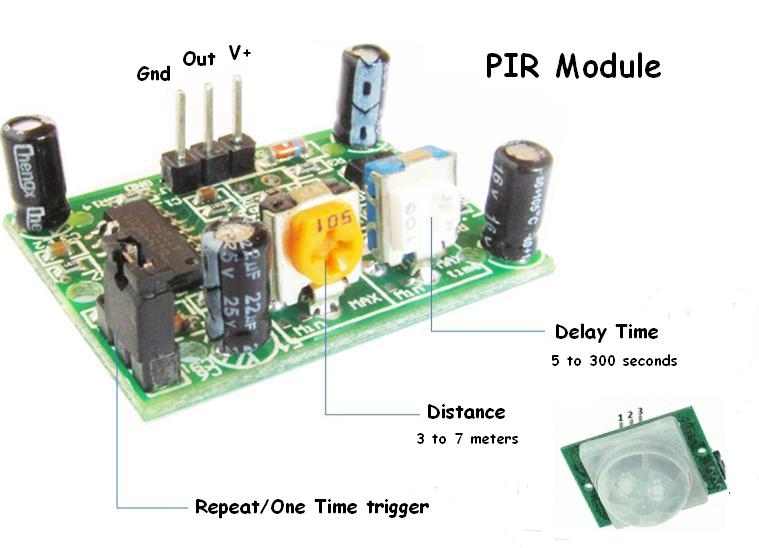

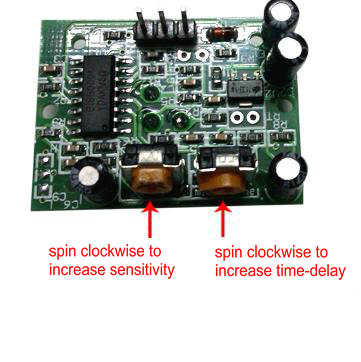

  • The sensitivity and holding time can be adjusted
  • Working Voltage Range: DC 4.5V- 20V
  • Current drain:<60uA
  • Voltage Output: High/Low level signal:3.3V TTL output
  • Detection distance: 3--7M(can be adjusted)
  • Detection range: <140°
  • Delay time: 5-200S(can be adjusted, default 5s +-3%)
  • Blockade time: 2.5 S (default)
  • Trigger: L: Non-repeatable trigger  H: Repeat Trigger (default)
  • Work temperature:-20-+80°C
  • Trigger Method: L unrepeatable trigger / H repeatable trigger

http://playground.arduino.cc/Code/PIRsense

http://www.wired.com/geekdad/2012/09/using-motion-detectors-with-an-arduino/

http://www.instructables.com/id/PIR-Motion-Sensor-Tutorial/

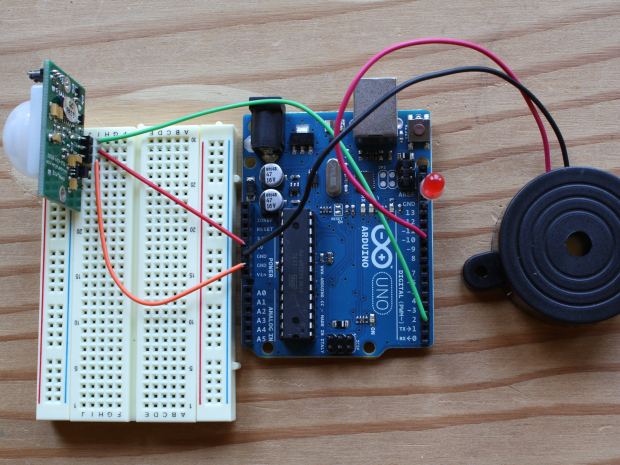

ตัวอย่างโคด Code Arduino PIR Motion Sensor Module



int ledPin= 13;
int inputPin= 3;

void setup(){
  pinMode(ledPin, OUTPUT);
  pinMode(inputPin, INPUT);
}

void loop(){
  int valuedigitalRead(inputPin);

  if (value == HIGH)
  {
    digitalWrite(ledPin, HIGH);
    delay(1000) ;
  }

  else
  {
    digitalWrite(ledPin, LOW);
  }
}



สินค้านี้ยังไม่มีคนรีวิว
คำถาม
รายละเอียด
ชื่อผู้ถาม
ข้อมูลสำหรับการติดต่อกลับ (ไม่เปิดเผย เห็นเฉพาะเจ้าของร้าน)
อีเมล
เบอร์มือถือ
  • ถาม
เข้าใจผิดตั้งนาน ต่อได้แล้วครับ
ถ้าเป็นตัว PCB สีฟ้า จะเรียงขาไม่เหมือนรูปการต่อนะครับ จะกลับทางกันคือจะเรียงขาแบบ GND OUT +5V ผมไปดูจาก คลิบนี้มาครับ https://www.youtube.com/watch?v=DjBRScRAVrc
joe
joe
110.169.31.x
12 ต.ค. 2560 22:52 น.
pir
ของผมที่ซื้อมามัน output 1 ตลอดเวลาไม่ว่าจะปรับ delay กับ sensitivity ยังไงก็ตาม
แบบนี้ผิดพลาดตรงใหน หรือเสียครับ
เปรม
เปรม
171.4.232.x
22 ส.ค. 2560 22:16 น.
Motion Sensor ทีซื้อไปใช้งานไม่ได้ครับ
อาการ (กรณีที่ 1)
- หลังจากจ่ายไฟให้ตัวอุปกรณ์แล้ว เมื่อมีการเคลื่อนไหว ไม่มีไฟจ่ายออกมาขา Out ทำให้ไม่สามารถใช้งานได้

อาการ (กรณีที่ 2)
- หลังจากจ่ายไฟให้ตัวอุปกรณ์แล้ว เมื่อมีการเคลื่อนไหว มีไฟจ่ายออกมาขา Out เป็นบางครั้ง บางครั้งก็ไม่มีไฟ ทั้งๆที่มีการเคลื่อนไหวตลอดเวลา สรุปไม่สามารถใช้งานได้

รบกวนขอวีธีการแก้ไขหน่อยครับหรือผมต้องปรับแต่งอะไรเพิ่มครับ
สันติ
สันติ
171.96.167.x
18 ส.ค. 2559 14:38 น.
ลักษณะการติดตั้ง PIR Motion Sensor
- อยากทราบว่า 1 Motion สามารถต่อเข้ากับโคมไฟได้กี่โคม
- ขอข้อดีและข้อเสียด้วยครับ
- อายุการใช้งาน

ขอบคุณครับ
ปวีณ
ปวีณ
110.78.165.x
3 ก.ย. 2558 11:43 น.
