Arduino IO Expansion Module PCF8574T

Arduino IO Expansion Module

โมดูลนี้เป็นอุปกรณ์ช่วยในการเพิ่มจำนวน Digital I/O Port ของ Arduino ผ่านการสื่อสารแบบ I2C ทำให้รับหรือส่งค่าได้เป็น 8 Port  และยังสามารถใช้งานร่วมได้รวม 8 โมดูลบนบัสเดียวกัน  (เลือก Address โดยใช้ Dip Switch 3 Bit บนตัว PCB)   ดังนั้นจึงสามารถใช้งานได้เป็น 64 ช่อง (8 โมดูล)

Module features :

Based I2C Interface I / O expansion modules, using two two I / O scalability 8 months I / O . Supports cascading up to use 8 modules, expanding to 64 months I / O . Switch module address by DIP,

PCB Size: 37.5 mm x 16.7mm

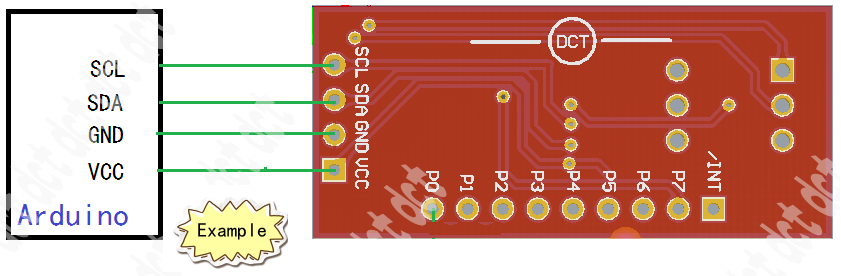

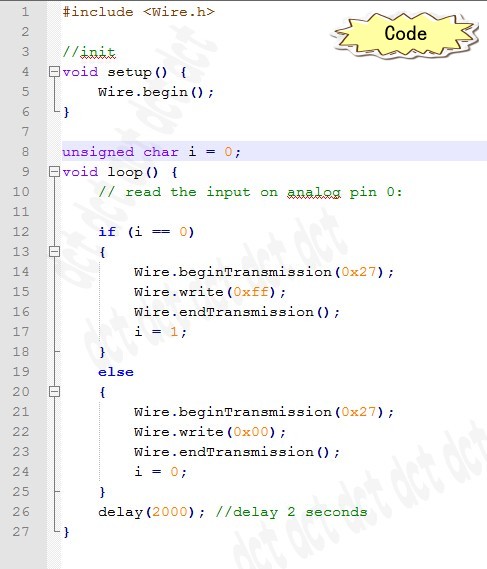

With the Arduino development board wiring diagrams and test code as follows:

Every two seconds, let P0 ~ P7 port output high, low . The 3 -bit DIP switches are all appropriated 'ON'on. At this point the module address is 0x27
