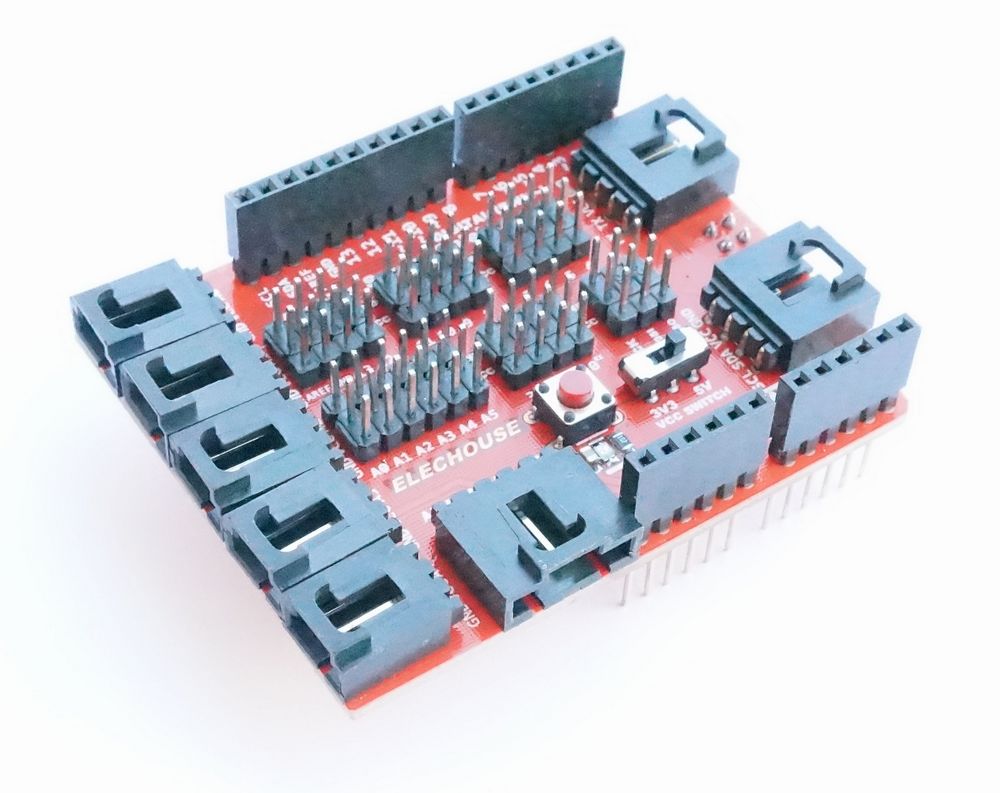

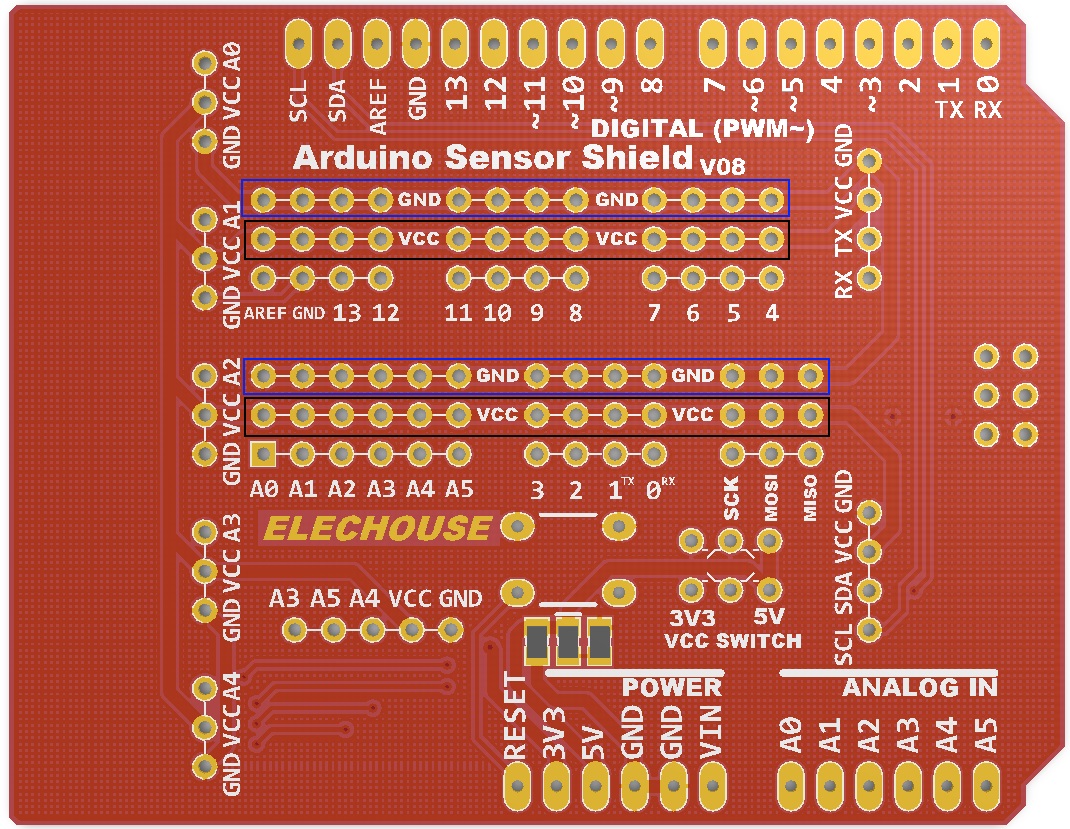

Sensor Shield V8.0

Sensor Shield V8.0

  Sensor Shield รุ่นให้ออกแบบให้สามารถใช้งานได้กับบอร์ด Arduino UNO, Arduino Leonardo, Arduino DUE, Arduino Mega and Arduino Duemilanove

  พัฒนาต่อจากรุ่นก่อนหน้าโดยสามารถเลือกระดับแรงดันไฟเลี่ยงได้ 3.5 หรือ 5 V โดยใช้สวิตช์บน shield  และเพิ่มส่วนการติดต่อโดยใช้ Protocol SPI

Feature

• Compatible with Arduino 1.0 pinout
• Compatible with Arduino UNO, Arduino Leonardo, Arduino DUE, Arduino Mega and Arduino Duemilanove
• On-board VCC pins could be switched between 5V and 3V3
• 2.54mm spacing anti-reverse header which is also compatible of universal 2.54mm spacing female headers

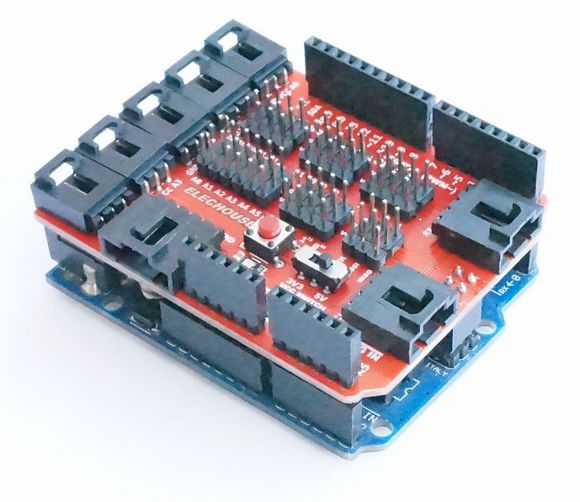

• Overlapping designing which allows other Arduino shield inserted on the top
• On-board Rest button which could reset Arduino (Just like the Reset button on Arduino)

Why upgrading?

Compare with Sensor Shield V7, the most important improvement is the SPI interface. We know that Arduino Leonardo and Arduino Due are different with Arduino UNO on the SPI port.The only way to access SPI port on Arduino Leonardo and Arduino Due is the 2x3 mail pins in the middle of the board. It may be incontinent for users to access it. Sensor Shield V08 breaks those pins out.
