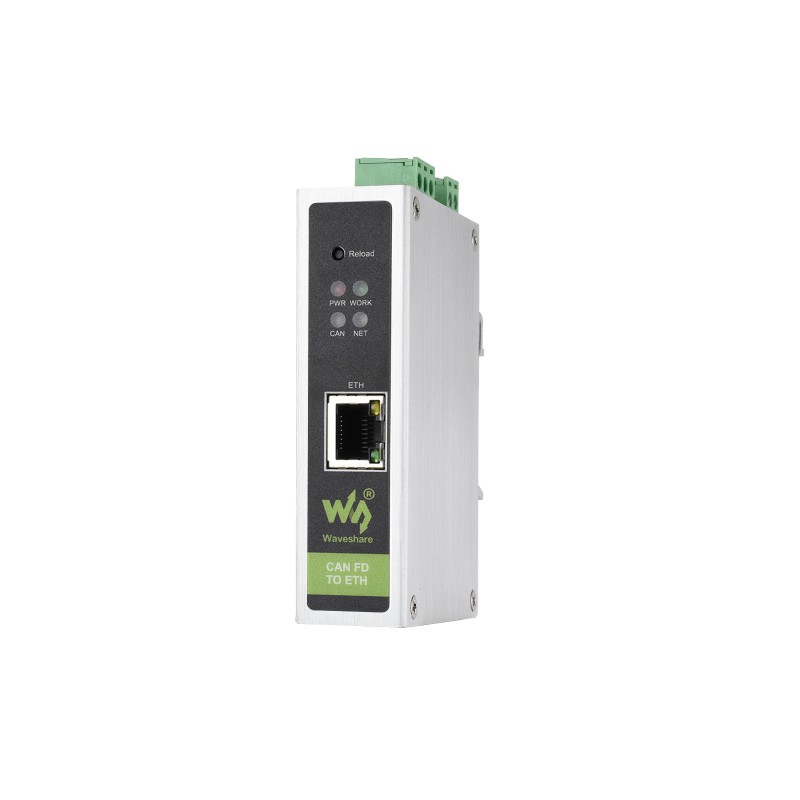

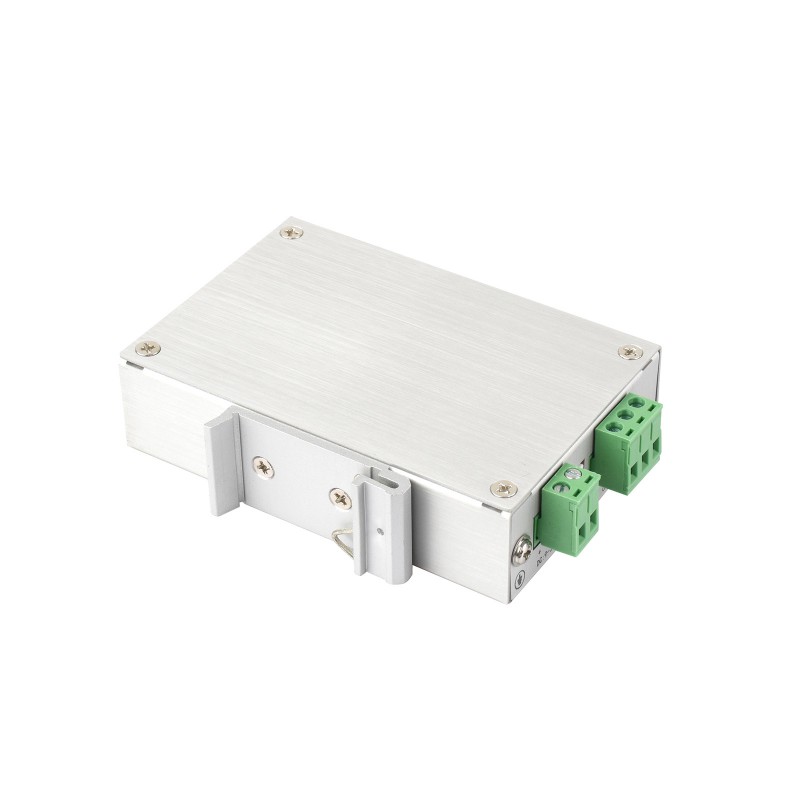

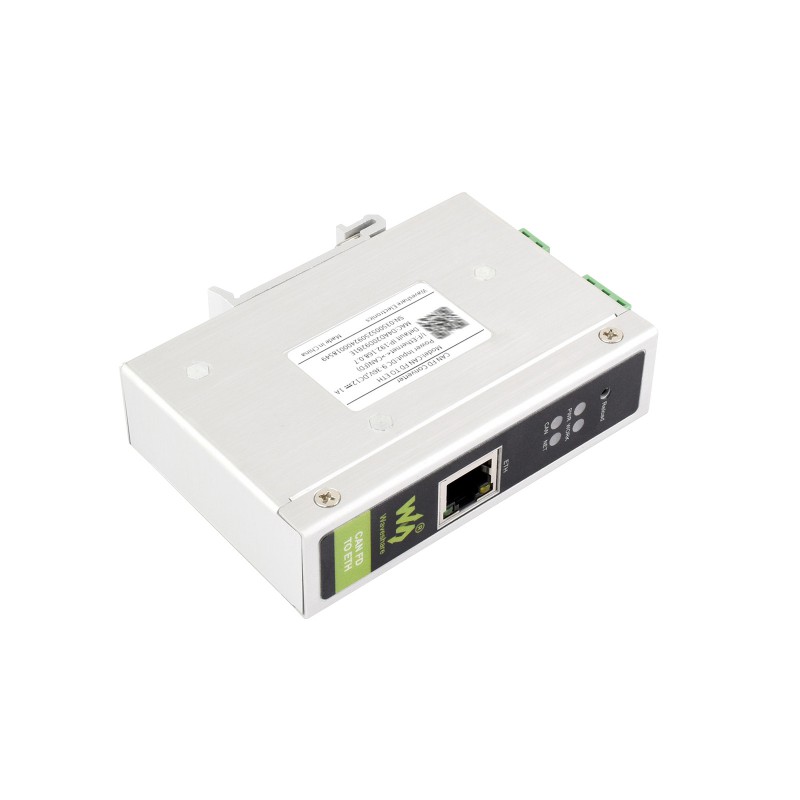

CAN FD Protocol Converter, CAN FD To ETH Bidirectional Data Communication, Supports 5 Data Conversion Modes And CAN 2.0A/2.0B Protocols, Rail-mount Support (แท้จาก WaveShare)
| รหัสสินค้า | SA30146 |
| หมวดหมู่ | CAN Bus / LIN Bus / OBD |
| ราคา | 1,985.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
Tags : CAN Bus, Shield, OBD, OBD-II, CAN BUS Shield, seeedstudio, Can Bus Convertor, CAN FD, Flexible Data-Rate, Controller Area Network Flexible Data-Rate, Controller Area Network, CAN FD To ETH
รายละเอียดสินค้า
ดูตัวคำแนะนำการใช้งานอุปกรณ์อย่างละเอียด ได้ที่ Click
CAN FD to ETH เป็นตัวแปลงสัญญาณแบบสองทางที่ช่วยเชื่อมต่อระบบ CAN FD เข้ากับเครือข่าย Ethernet ได้อย่างมีประสิทธิภาพ เหมาะสำหรับงานที่ต้องการส่งข้อมูลเร็ว หน่วงต่ำ และมีความเสถียร เช่น ระบบ BMS, Automation และ EV Charging รองรับ 5 โหมดการแปลงข้อมูล รวมถึงโหมดโปร่งใส, โปร่งใสพร้อม ID, มาตรฐาน และ Modbus ทำให้เชื่อมต่อกับอุปกรณ์เดิมได้ง่ายและยืดหยุ่น ตัวเครื่องออกแบบระดับอุตสาหกรรม รองรับอุณหภูมิ -40°C ถึง 85°C ใช้ไฟกว้าง 9–36V และสนับสนุน CAN FD ความเร็วสูงถึง 5 Mbps ที่ Data Field พร้อมฟังก์ชันกรองเฟรม 32 กลุ่มและตั้งค่าผ่านซอฟต์แวร์หรือ AT commands อุปกรณ์ยังมีฟีเจอร์ heartbeat และ registration ช่วยยืนยันสถานะอุปกรณ์และระบุแหล่งข้อมูล เหมาะสำหรับการใช้งานในโรงงานหรือภาคสนามที่ต้องการความน่าเชื่อถือสูง
หมายเหตุ: CAN FD ย่อมาจาก Controller Area Network Flexible Data-Rate ซึ่งก็คือ CAN ที่ส่งข้อมูลได้เร็วกว่าและมากกว่า โดยยังต่อร่วมกับระบบ CAN เดิมได้อยู่
สินค้าประกอบด้วย
The power supply is not included, it is recommended to use with a 12V Power Adapter
CAN DF Converter มี 3 รุ่นดังนี้
CAN FD to ETH เป็นตัวแปลงสัญญาณแบบสองทางที่ช่วยเชื่อมต่อระบบ CAN FD เข้ากับเครือข่าย Ethernet ได้อย่างมีประสิทธิภาพ เหมาะสำหรับงานที่ต้องการส่งข้อมูลเร็ว หน่วงต่ำ และมีความเสถียร เช่น ระบบ BMS, Automation และ EV Charging รองรับ 5 โหมดการแปลงข้อมูล รวมถึงโหมดโปร่งใส, โปร่งใสพร้อม ID, มาตรฐาน และ Modbus ทำให้เชื่อมต่อกับอุปกรณ์เดิมได้ง่ายและยืดหยุ่น ตัวเครื่องออกแบบระดับอุตสาหกรรม รองรับอุณหภูมิ -40°C ถึง 85°C ใช้ไฟกว้าง 9–36V และสนับสนุน CAN FD ความเร็วสูงถึง 5 Mbps ที่ Data Field พร้อมฟังก์ชันกรองเฟรม 32 กลุ่มและตั้งค่าผ่านซอฟต์แวร์หรือ AT commands อุปกรณ์ยังมีฟีเจอร์ heartbeat และ registration ช่วยยืนยันสถานะอุปกรณ์และระบุแหล่งข้อมูล เหมาะสำหรับการใช้งานในโรงงานหรือภาคสนามที่ต้องการความน่าเชื่อถือสูง
หมายเหตุ: CAN FD ย่อมาจาก Controller Area Network Flexible Data-Rate ซึ่งก็คือ CAN ที่ส่งข้อมูลได้เร็วกว่าและมากกว่า โดยยังต่อร่วมกับระบบ CAN เดิมได้อยู่
สินค้าประกอบด้วย
The power supply is not included, it is recommended to use with a 12V Power Adapter
- CAN FD to ETH Converter x1
- Power plug adapter x1
- Screwdriver x1
CAN DF Converter มี 3 รุ่นดังนี้
CAN FD Converter Selection
| CAN FD TO ETH | CAN FD TO RS232/RS485 | CAN FD ETH RS232/RS485 Converter | |
|---|---|---|---|
| Product Type | CAN FD to ETH | CAN FD to RS485/RS232 | CAN FD to ETH/RS485/RS232 |
| CAN FD | Supported | ||
| EMC Protection | Level 3 | Level 3 | Level 3, fully isolated power/interface/communication |
| External Structure | Aluminum extrusion, DIN-rail | ||
| conversion modes | 5 | ||
| Frame ID filtering | 32 groups | ||
| Modbus | Modbus TCP (Master/Slave) | Modbus RTU (Master/Slave) | Modbus TCP (Master/Slave) Modbus RTU (Master/Slave) |
Specifications
| Classify | Parameter | Describe |
|---|---|---|
| Parameter | Working voltage | DC 9V ~ 36V |
| Size | 110 × 27 × 76.1 (mm) | |
| Way to install | DIN-rail installation | |
| Reload button | Long press to restore factory settings | |
| Indicator light | POWER, WORK, NET and CAN | |
| Interface Parameters | CAN port specification | 1-ch CAN port, supports CAN FD, compatible with CAN 2.0A/2.0B |
| CAN port baud rate | Arbitration domain baud rate: 5Kbps ~ 1Mbps Data domain baud rate: 100Kbps ~ 5Mbps |
|
| Terminal resistor | Built-in 2 × 120Ω terminal resistors, Switching either DIP switch to ON connects one 120 Ω resistor in parallel. Switching both to ON connects two 120Ω resistors in parallel |
|
| Network port specification | RJ45,10/100Mbps,Cross-connection adaptive | |
| Work Environment | Working temperature | -40℃ ～ 85℃ |
| Storage temperature | -40℃ ～ 105℃ | |
| Working humidity | 5% ～ 95% RH (no condensation) | |
| Storage humidity | 5% ～ 95% RH (no condensation) | |
| Software Function | Networking protocol | TCP server, TCP client, UDP server, and UDP client |
| Modbus gateway | CAN FD to Modbus TCP (Master/Slave) | |
| Send the message | Supports up to 64 transmit messages | |
| Receive messages | Supports up to 64 receiving messages | |
| Protocol conversion | Transparent conversion, transparent conversion with ID, standard protocol conversion, Modbus protocol conversion, and custom protocol conversion | |
| CAN ID | Supports standard frame and extended frame | |
| Frame ID filtering | Supports only standard frames, only extended frames, and custom input frame ID (up to 32 groups) | |
| Pack frame time | Supports customizing the number of frames and the time of frame packing | |
| Change direction | Supports bidirectional conversion, only Network port to CAN, and only CAN to Network port; | |
| Firmware upgrade | Supports the host computer for firmware upgrade | |
| Parameter configuration | AT instruction and host computer software configuration | |
| Other features | Supports heartbeat packets; register packets; normal, loopback, and only listen modes | |
| Protection Parameters | ESD Protection | Air discharge: 8 KV, Contact discharge: 6 KV |
| Eft/Burst | Power circuit: 2KV; Network port & CAN port circuit: 1KV | |
| Surge Immunity Test | Power circuit: 1KV differential mode, 2KV common mode; CAN port circuit: 2kV common mode; Network port circuit: 2kV; |

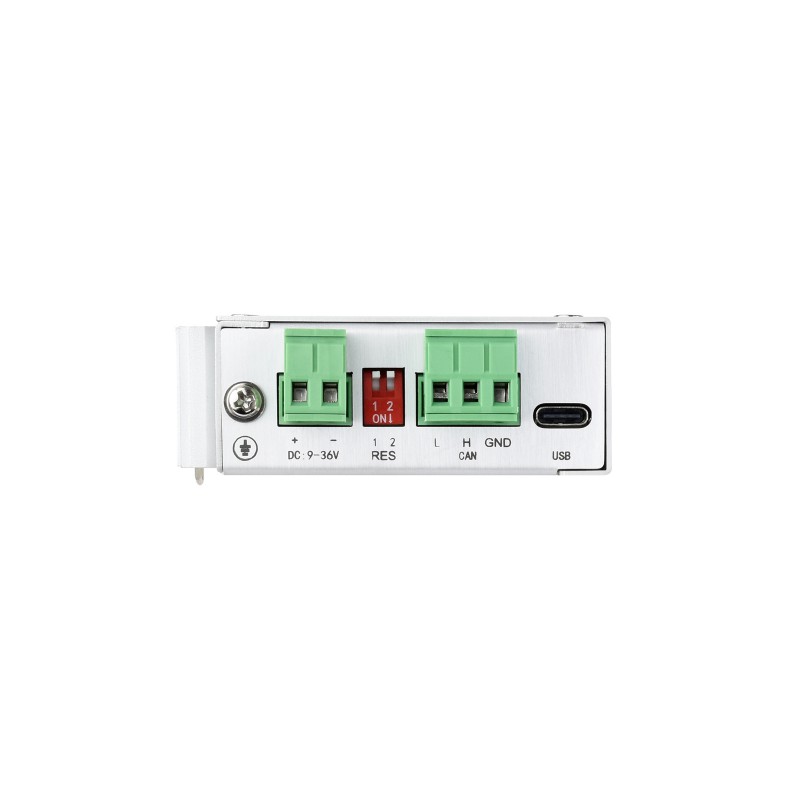

Interface introduction
Outline dimensions
