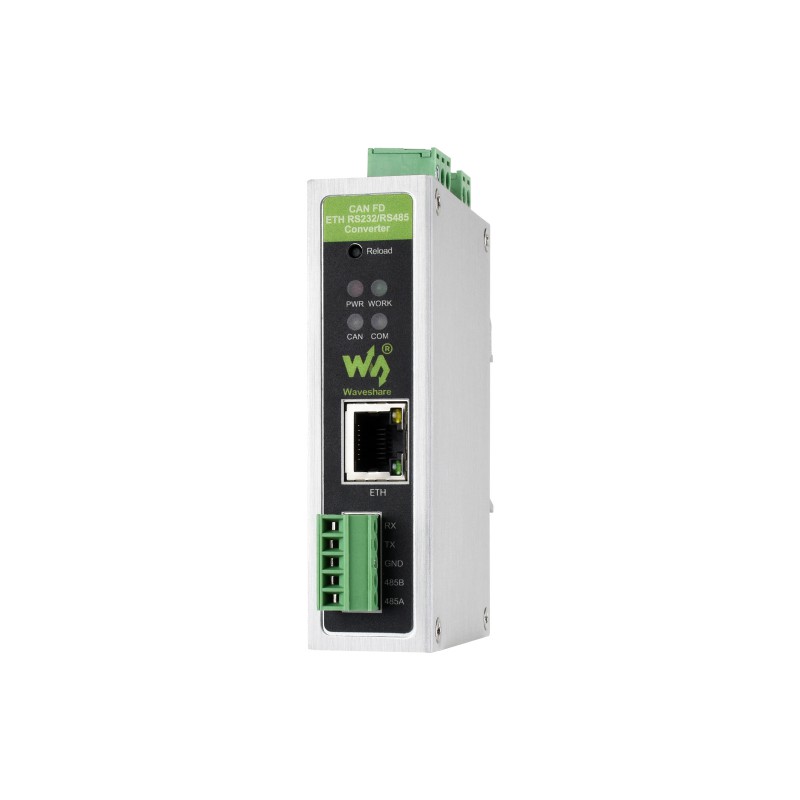

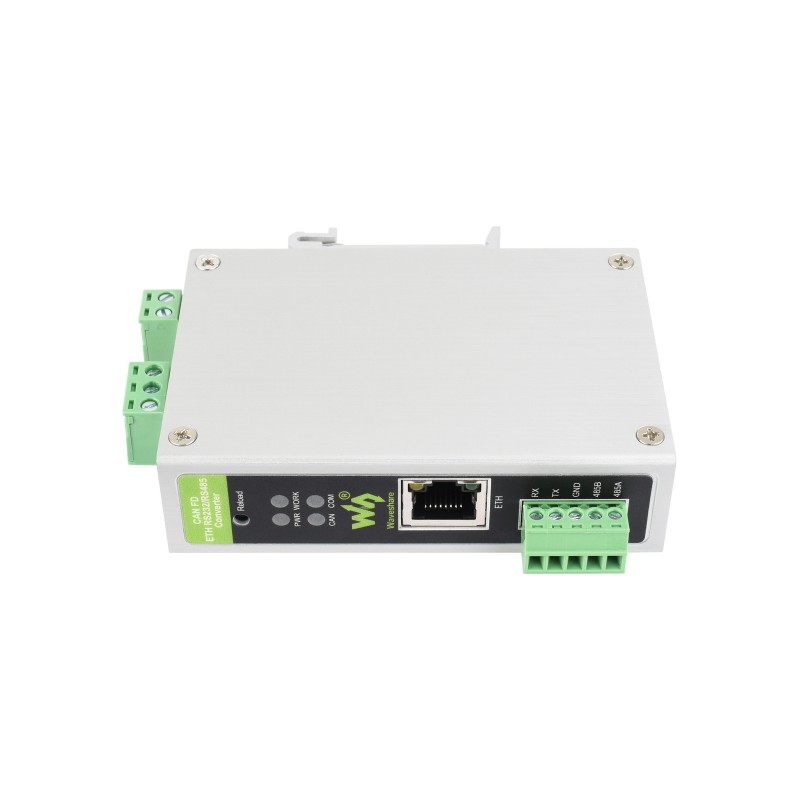

CAN FD Protocol Converter, CAN FD To ETH/RS232/RS485 Bidirectional Data Communication, Supports 5 Data Conversion Modes And CAN 2.0A/2.0B Protocols, Heartbeat And Registration Packets Support (แท้จาก WaveShare)
| รหัสสินค้า | SA10146 |
| หมวดหมู่ | CAN Bus / LIN Bus / OBD |
| ราคา | 2,785.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
Tags : CAN Bus, Shield, OBD, OBD-II, CAN BUS Shield, seeedstudio, Can Bus Convertor, CAN FD, Flexible Data-Rate, Controller Area Network Flexible Data-Rate, Controller Area Network, CAN FD To ETH/RS232/RS485
รายละเอียดสินค้า
ดูตัวคำแนะนำการใช้งานอุปกรณ์อย่างละเอียด ได้ที่ Click
อุปกรณ์ CAN FD ETH/RS232/RS485 Converter รุ่นนี้เป็นตัวแปลงสัญญาณแบบสองทาง ช่วยเชื่อมต่อระบบ CAN FD เข้ากับ Ethernet หรือ RS232/RS485 ได้อย่างราบรื่น เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความเสถียรสูง ความเร็ว และความหน่วงต่ำ รองรับ 5 โหมดการแปลงข้อมูล รวมถึงโหมดโปร่งใสและ Modbus ซึ่งช่วยให้ทำงานร่วมกับอุปกรณ์เดิมได้ง่ายขึ้น ตัวเครื่องออกแบบระดับอุตสาหกรรม ทำงานได้ตั้งแต่ -40°C ถึง 85°C พร้อมอินพุตไฟกว้าง 9–36V และมีอัตรา baud rate สูงสุดถึง 5 Mbps ใน data domain ผู้ใช้สามารถตั้งค่าผ่านซอฟต์แวร์หรือคำสั่ง AT และมีฟังก์ชันเสริม เช่น frame filtering, heartbeat packet และ registration packet เพื่อเพิ่มความปลอดภัยและความน่าเชื่อถือในการใช้งาน ใช้ได้ดีในงาน BMS, Automation, EV Charging และระบบมอนิเตอร์ที่ต้องการความเสถียรของข้อมูลแบบเรียลไทม์
หมายเหตุ: CAN FD ย่อมาจาก Controller Area Network Flexible Data-Rate ซึ่งก็คือ CAN ที่ส่งข้อมูลได้เร็วกว่าและมากกว่า โดยยังต่อร่วมกับระบบ CAN เดิมได้อยู่
สินค้าประกอบด้วย
CAN DF Converter มี 3 รุ่นดังนี้
อุปกรณ์ CAN FD ETH/RS232/RS485 Converter รุ่นนี้เป็นตัวแปลงสัญญาณแบบสองทาง ช่วยเชื่อมต่อระบบ CAN FD เข้ากับ Ethernet หรือ RS232/RS485 ได้อย่างราบรื่น เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความเสถียรสูง ความเร็ว และความหน่วงต่ำ รองรับ 5 โหมดการแปลงข้อมูล รวมถึงโหมดโปร่งใสและ Modbus ซึ่งช่วยให้ทำงานร่วมกับอุปกรณ์เดิมได้ง่ายขึ้น ตัวเครื่องออกแบบระดับอุตสาหกรรม ทำงานได้ตั้งแต่ -40°C ถึง 85°C พร้อมอินพุตไฟกว้าง 9–36V และมีอัตรา baud rate สูงสุดถึง 5 Mbps ใน data domain ผู้ใช้สามารถตั้งค่าผ่านซอฟต์แวร์หรือคำสั่ง AT และมีฟังก์ชันเสริม เช่น frame filtering, heartbeat packet และ registration packet เพื่อเพิ่มความปลอดภัยและความน่าเชื่อถือในการใช้งาน ใช้ได้ดีในงาน BMS, Automation, EV Charging และระบบมอนิเตอร์ที่ต้องการความเสถียรของข้อมูลแบบเรียลไทม์
หมายเหตุ: CAN FD ย่อมาจาก Controller Area Network Flexible Data-Rate ซึ่งก็คือ CAN ที่ส่งข้อมูลได้เร็วกว่าและมากกว่า โดยยังต่อร่วมกับระบบ CAN เดิมได้อยู่
สินค้าประกอบด้วย
Weight: 0.143 kg
The power supply is not included, it is recommended to use with a 12V Power Adapter
- CAN FD ETH RS232/RS485 Converter x1
- Power plug adapter x1
- Screwdriver x1
CAN DF Converter มี 3 รุ่นดังนี้
CAN FD Converter Selection
| 型号 | CAN FD TO ETH | CAN FD TO RS232/RS485 | CAN FD ETH RS232/RS485 Converter |
|---|---|---|---|
| Product Type | CAN FD to ETH | CAN FD to RS485/RS232 | CAN FD to ETH/RS485/RS232 |
| CAN FD | Supported | ||
| EMC Protection | Level 3 | Level 3 | Level 3, fully isolated power/interface/communication |
| External Structure | Aluminum extrusion, DIN-rail | ||
| conversion modes | 5 | ||
| Frame ID filtering | 32 groups | ||
| Modbus | Modbus TCP (Master/Slave) | Modbus RTU (Master/Slave) | Modbus TCP (Master/Slave) Modbus RTU (Master/Slave) |
Specifications
| Classify | Parameter | Describe |
|---|---|---|
| Parameter | Working voltage | DC 9V ~ 36V |
| Size | 110 × 27 × 85.6 (mm) | |

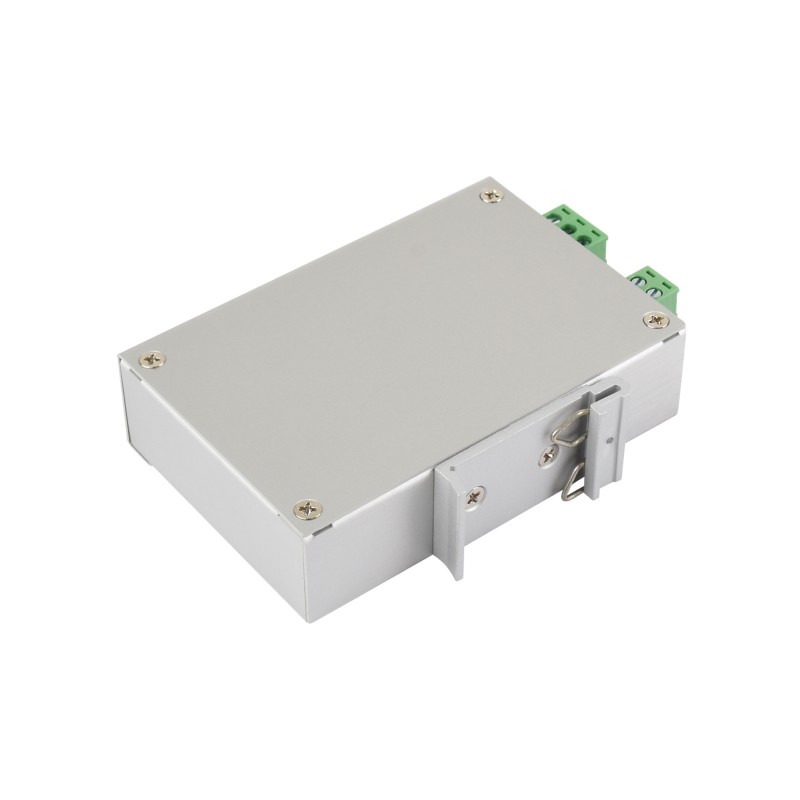

| Way to install | DIN-rail installation | |
| Reload button | Long press to restore factory settings | |
| Indicator light | POWER, WORK, COM and CAN | |
| Interface Parameters | CAN port specification | 1-ch CAN port, supports CAN FD, compatible with CAN 2.0A/2.0B |
| CAN port baud rate | Arbitration domain baud rate: 5Kbps ~ 1Mbps Data domain baud rate: 100Kbps ~ 5Mbps |
|
| Terminal resistor | Built-in 2 × 120Ω terminal resistors, Switching either DIP switch to ON connects one 120 Ω resistor in parallel. Switching both to ON connects two 120Ω resistors in parallel |
|
| Networkport specifications | RJ45, 10/100Mbps, Cross-connection adaptive | |
| Serial port specification | Supports 1-ch RS485 or RS232 | |
| Work Environment | Working temperature | -40℃ ～ 85℃ |
| Storage temperature | -40℃ ～ 105℃ | |
| Working humidity | 5% ～ 95% RH (no condensation) | |
| Storage humidity | 5% ～ 95% RH (no condensation) | |
| Software Function | Networking protocol | TCP server, TCP client, UDP server, UDP client (only network port) |
| Modbus gateway | Network port: CAN FD to Modbus TCP (Master/Slave) Serial port: CAN FD To Modbus RTU (Master/Slave) |
|
| Send the message | Supports up to 64 transmit messages | |
| Receive messages | Supports up to 64 receiving messages | |
| Protocol conversion | Transparent conversion, transparent conversion with ID, standard protocol conversion, Modbus protocol conversion, and custom protocol conversion | |
| CAN ID | Supports standard frame and extended frame | |
| Frame ID filtering | Supports only standard frames, only extended frames, and custom input frame ID (up to 32 groups) | |
| Pack frame time | Supports customizing the number of frames and the time of frame packing (network port) | |
| Change direction | Supports bidirectional conversion, only serial/Ethernet port to CAN, and only CAN to serial/Ethernet port; | |
| Firmware upgrade | Supports the host computer for firmware upgrade | |
| Parameter configuration | AT instruction and host computer software configuration | |
| Other features | Support heartbeat packets; register packets; normal, loopback, and only listen modes (network port) | |
| Protection Parameters | ESD Protection | Air discharge: 8 KV, Contact discharge: 6 KV |
| Eft/Burst | Power circuit: 2KV; RS485/RS232 circuit: 1KV; Network port & CAN port circuit: 1KV | |
| Surge Immunity Test | Power circuit: 1KV differential mode, 2KV common mode; CAN circuit: 2KV common mode; Serial port & Network port circuit: 2KV common mode; |

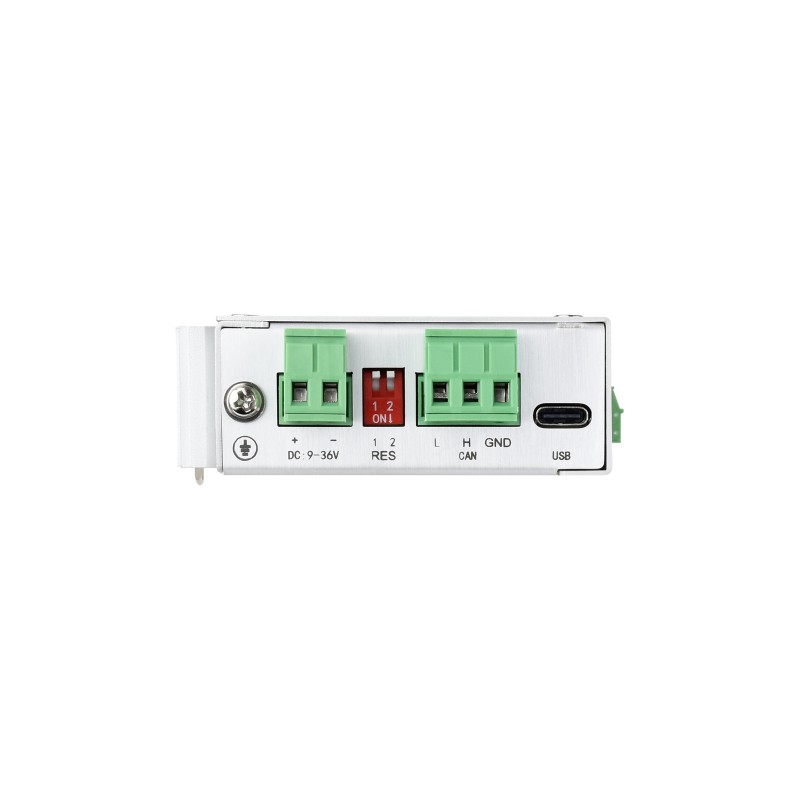

Interface introduction
Outline dimensions
