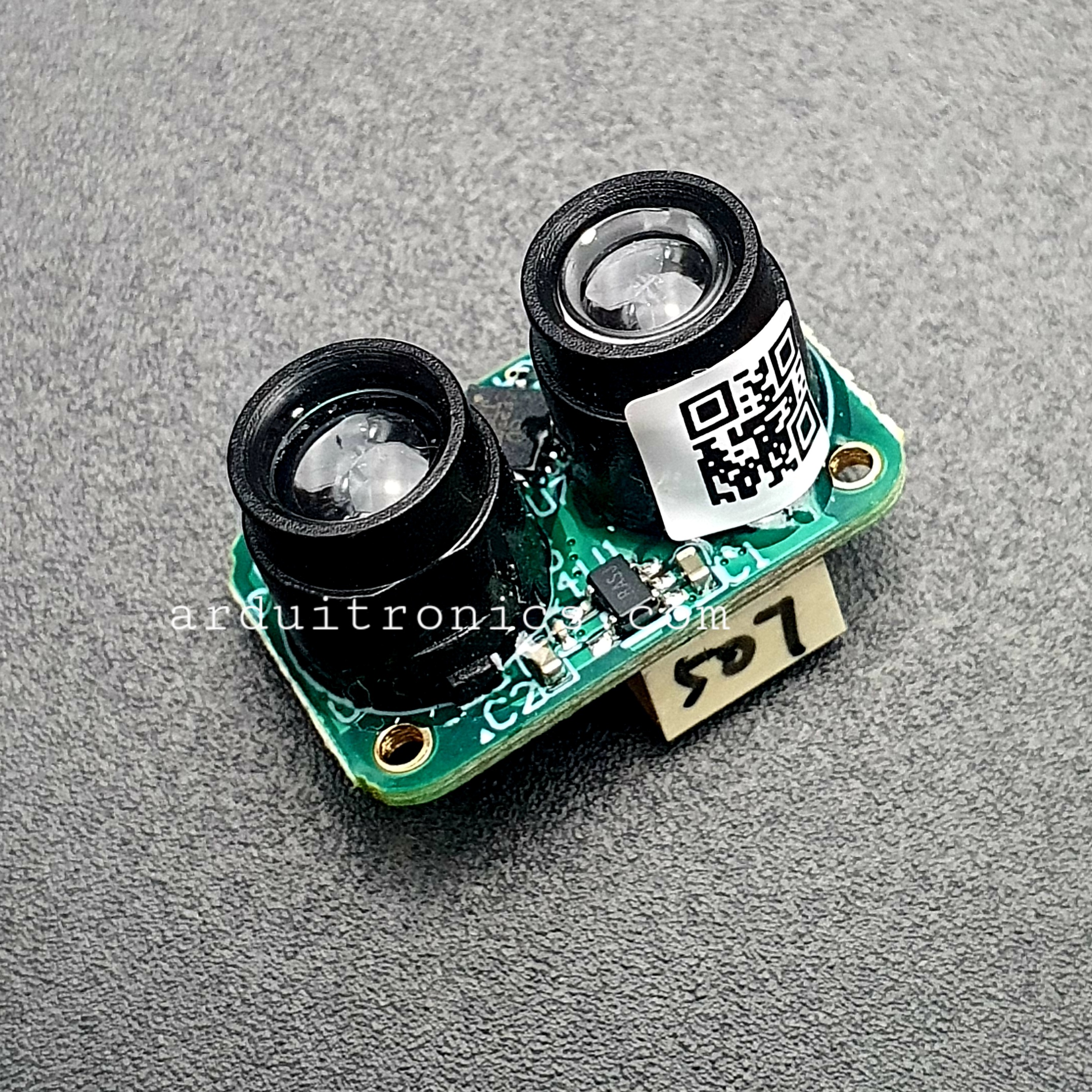

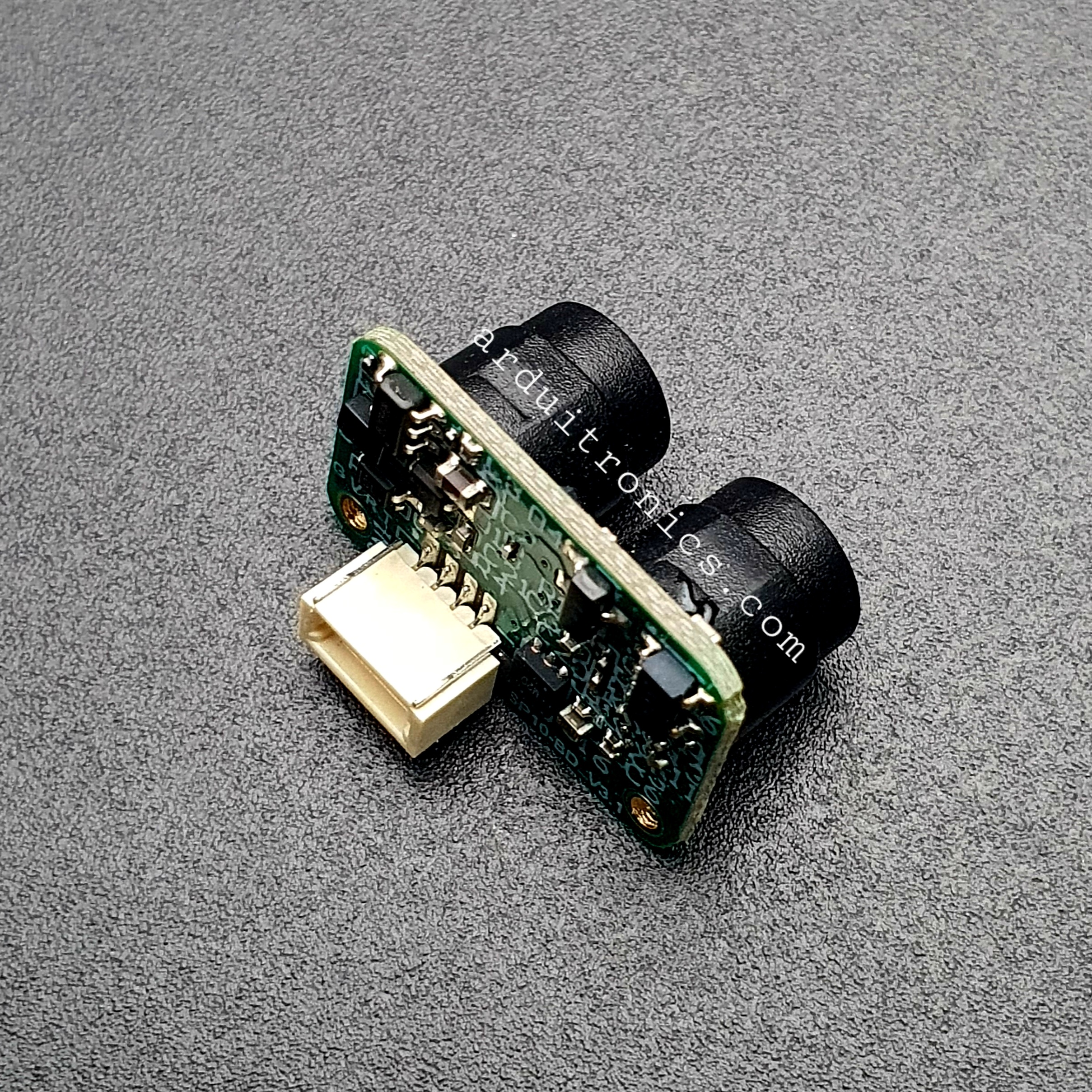

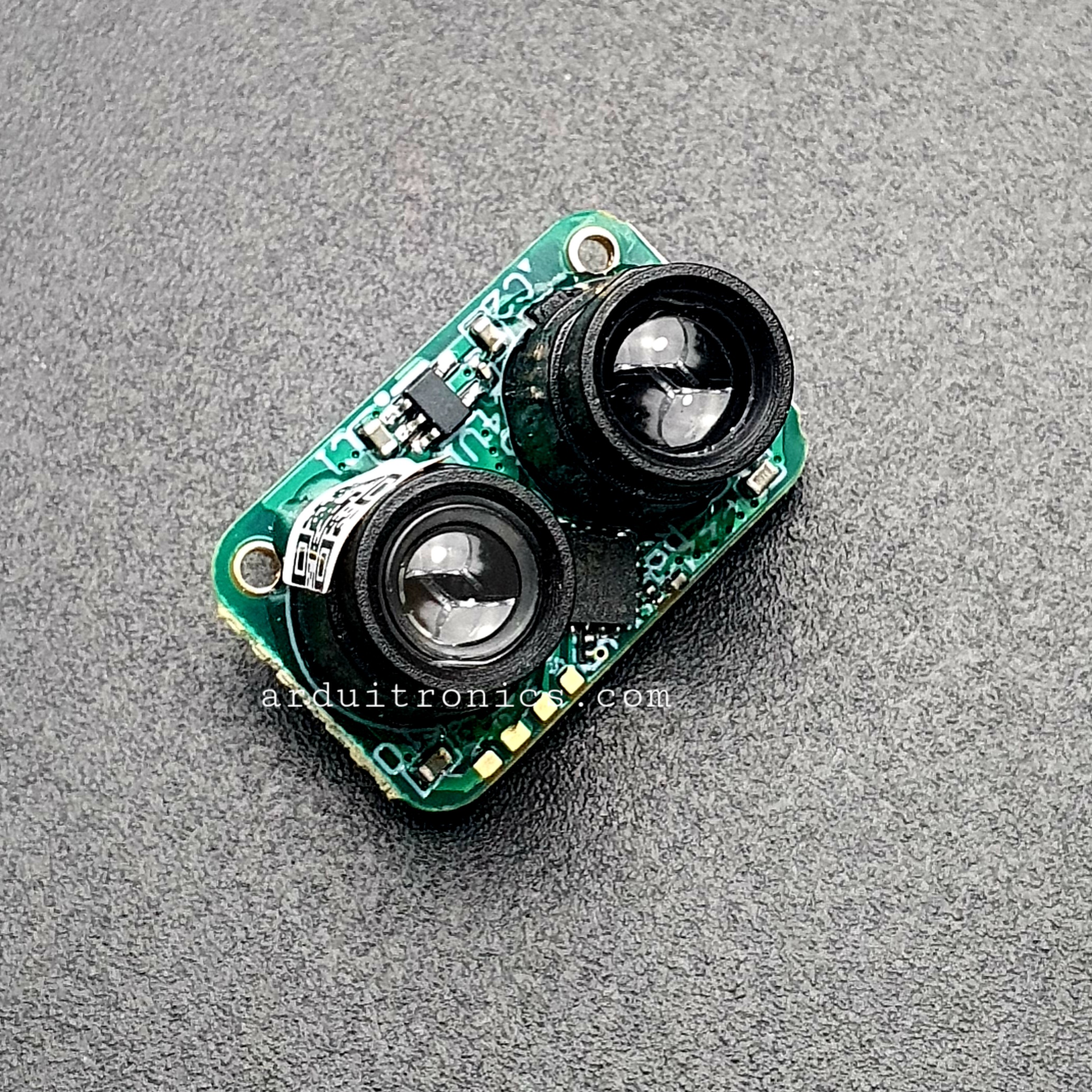

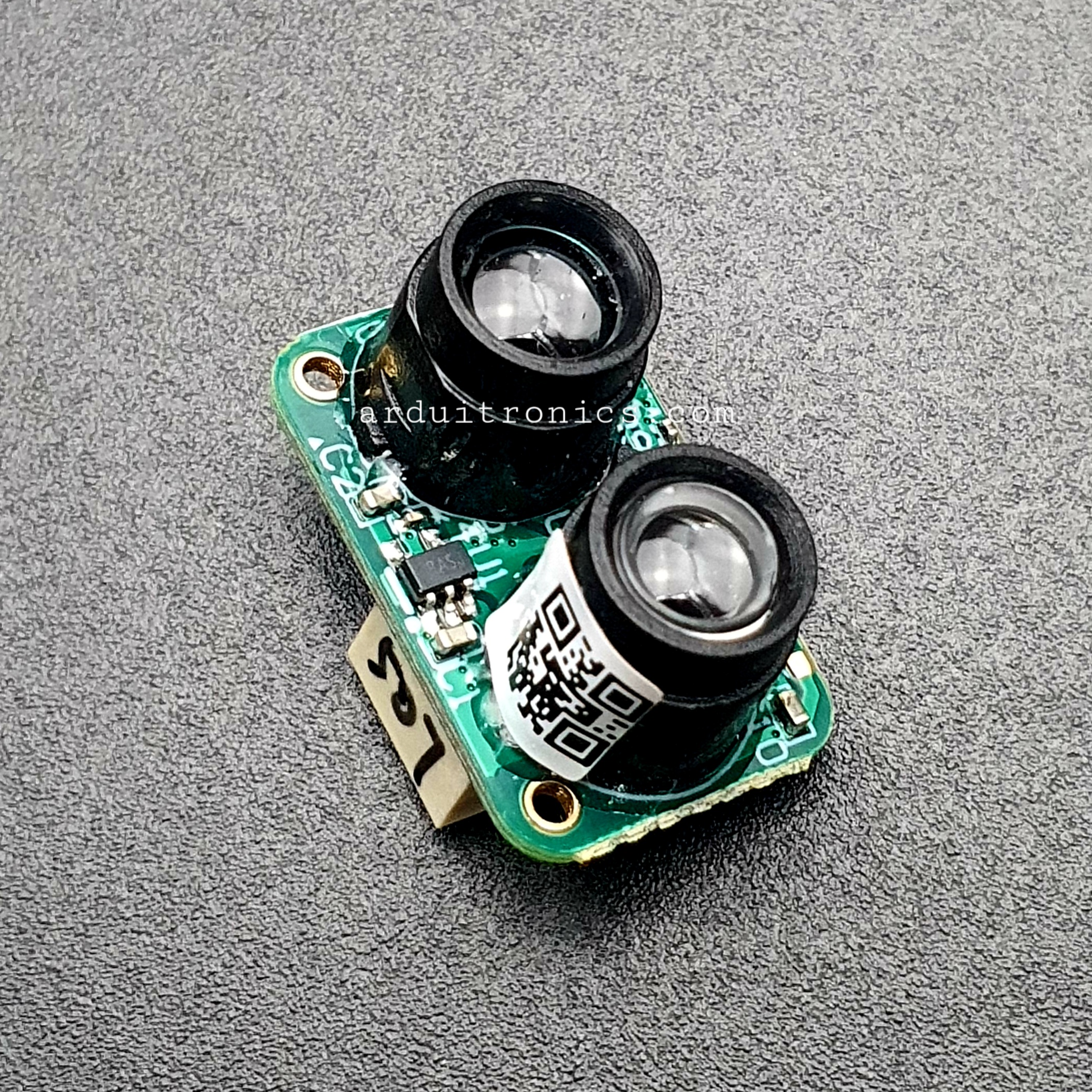

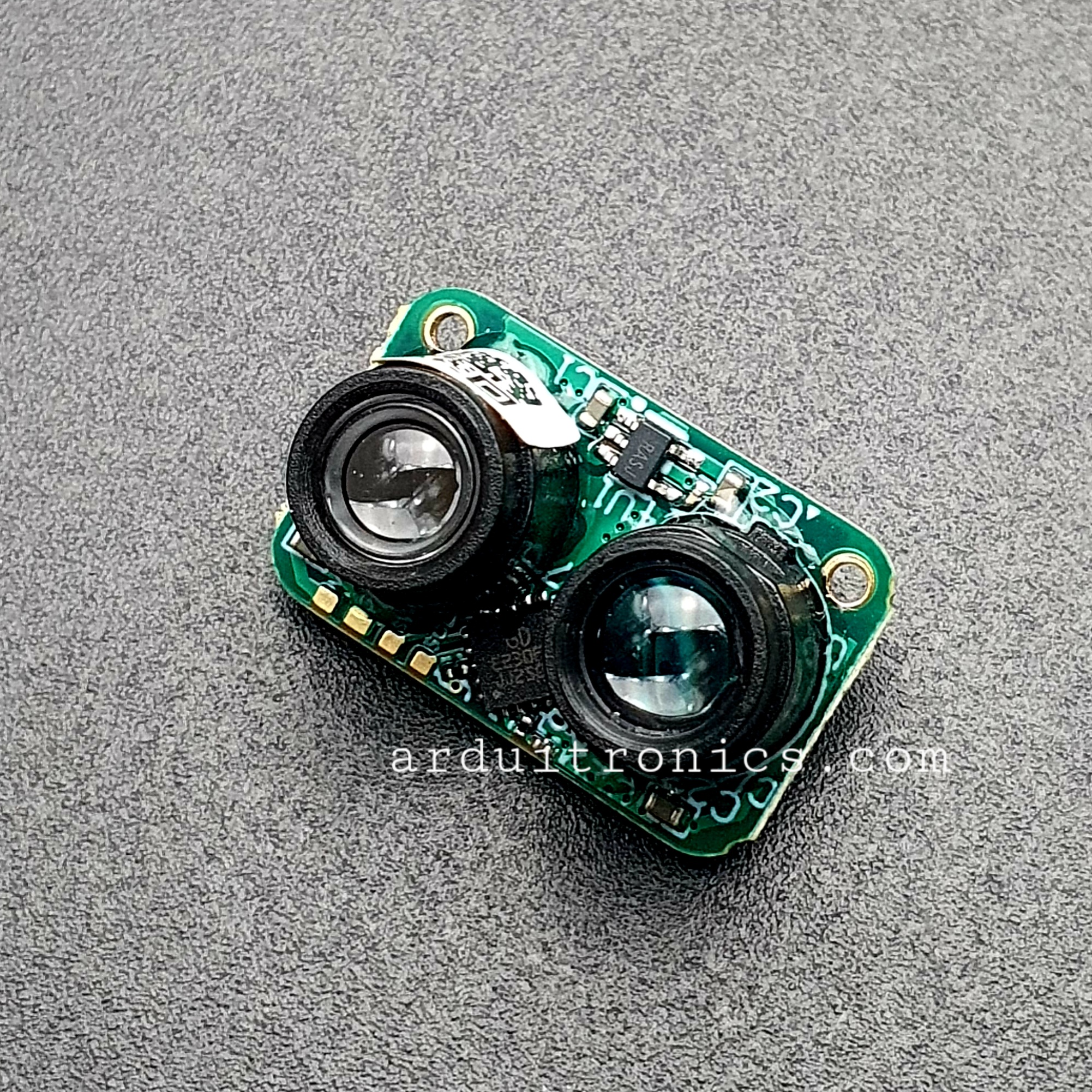

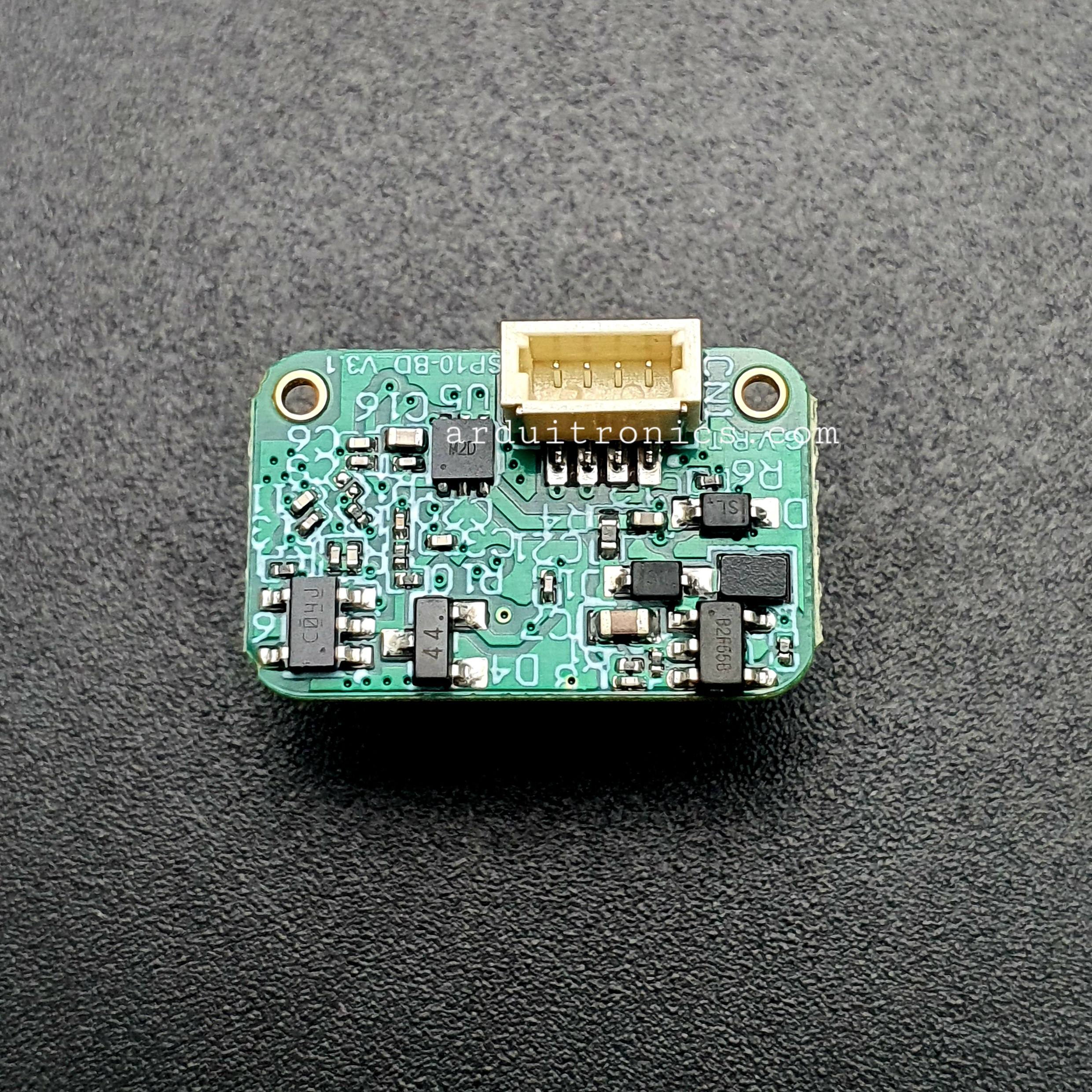

TSD50 DTOF Single Point LiDAR, 50m Range, 500Hz (without Adapter Board)

TSD50 DTOF Single Point LiDAR, 50m Range, 500Hz (without Adapter Board)
TSD50 DTOF Single Point LiDAR, 50m Range, 500Hz (without Adapter Board)TSD50 DTOF Single Point LiDAR, 50m Range, 500Hz (without Adapter Board)TSD50 DTOF Single Point LiDAR, 50m Range, 500Hz (without Adapter Board)TSD50 DTOF Single Point LiDAR, 50m Range, 500Hz (without Adapter Board)TSD50 DTOF Single Point LiDAR, 50m Range, 500Hz (without Adapter Board)TSD50 DTOF Single Point LiDAR, 50m Range, 500Hz (without Adapter Board)TSD50 DTOF Single Point LiDAR, 50m Range, 500Hz (without Adapter Board)TSD50 DTOF Single Point LiDAR, 50m Range, 500Hz (without Adapter Board)TSD50 DTOF Single Point LiDAR, 50m Range, 500Hz (without Adapter Board)TSD50 DTOF Single Point LiDAR, 50m Range, 500Hz (without Adapter Board)TSD50 DTOF Single Point LiDAR, 50m Range, 500Hz (without Adapter Board)TSD50 DTOF Single Point LiDAR, 50m Range, 500Hz (without Adapter Board)
รหัสสินค้า AS50498
หมวดหมู่ LIDAR / เซ็นเซอร์วัดระยะทาง / ความเร็ว Distance / Speed
ราคา 1,785.00 บาท
สถานะสินค้า พร้อมส่ง
จำนวน
ชิ้น
หยิบลงตะกร้า
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay
Tags : LIDAR, LIDAR lite, rangefinder, time of flight, TOF, RPLIDAR, Radar, ROS, Robot Operating System, Adapter Board, TSD20, TSD50, TSD10

รายละเอียดสินค้า

สินค้าไม่รวม Adapter Board ที่ออกแบบมาเฉพาะ TSDxx และ WTTxx เซ็นเซอร์

หมายเหตุ:
- เซ็นเซอร์ TSD50 สามารถใช้คู่กับ USB to TTL Adapter ( AS00280 ) ได้เช่นกัน
- Adapter board ใช้เชื่อมต่อเซ็นเซอร์เข้ากับ PC (รองรับ TSD10, TSD20, TSD50, WTT100, WTT300, WTT600)


Description

The TSD50 LiDAR is our newly launched laser ranging product and is specially designed for applications such as drones, sweeping robots, and industrial robots. Based on the DTOF principle, it features a compact size, low cost, superior performance, and high resistance to ambient light interference. This product is easy touse, flexible to install, convenient for expansion, and extremely cost-effective.

This LiDAR operates effectively under various lighting conditions and is classified as Class 1 for photobiological safety, ensuring safe usage in diverse environments. Its compact design and customizable features make it a versatile choice for advanced technological applications.



Specifications:

  • Based on DTOF principle (DirectTime of Flight)
  • Maximum Measuring Range: 50m
  • Measuring Blind Zone: 5cm
  • Measuring Frequency: 500Hz
  • Accuracy: ±5cm(<5m), 1%(≥5m)
  • Resolution: 1mm
  • Operating Temperature: -20℃~+60℃
  • Supply Voltage: 3.3～5VDC

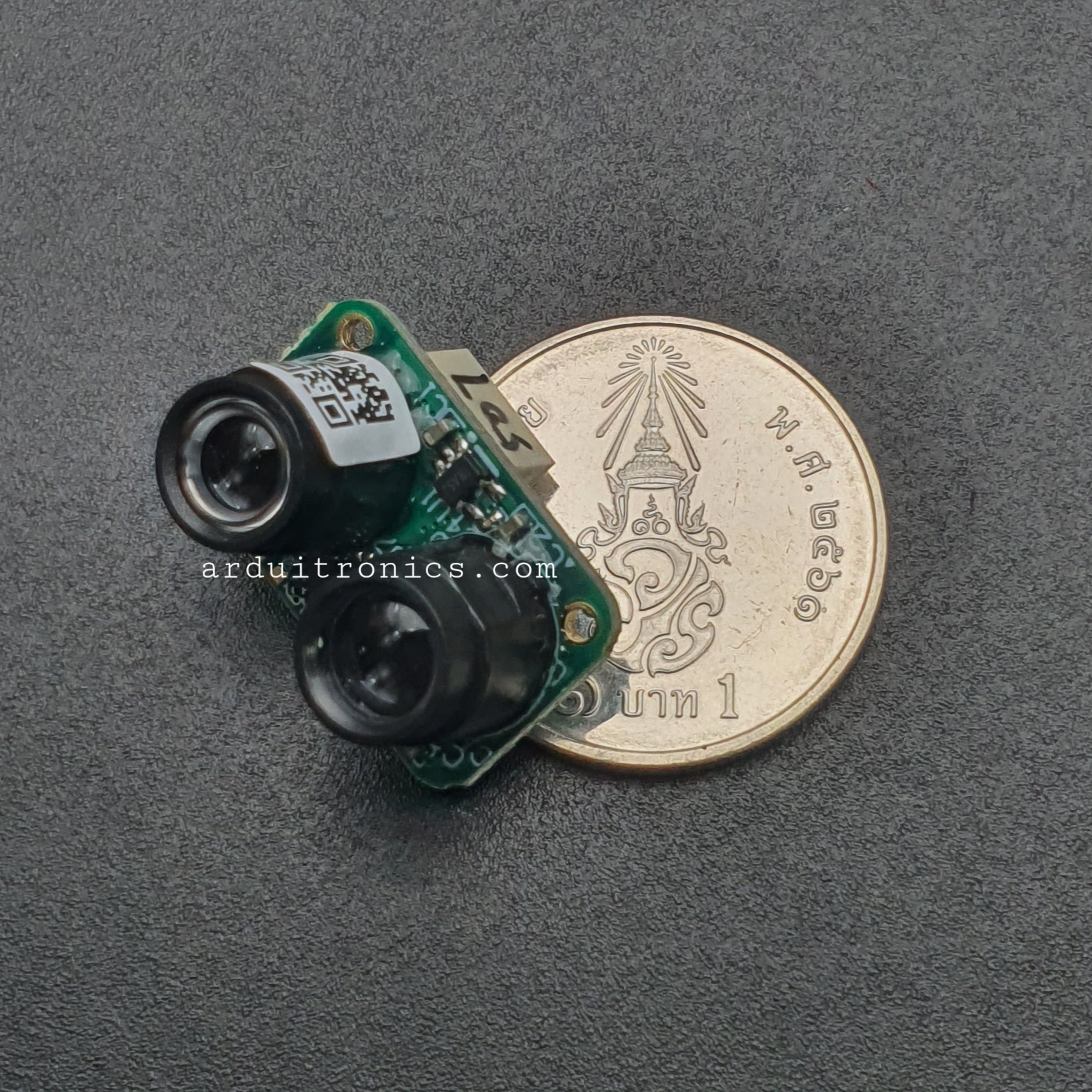

  • Compact Size: 17 x11.8 x 13.3 mm
  • Weight: 2g
  • Ambient Light Immunity: 10m@100Klux
Downloads:
Includes:

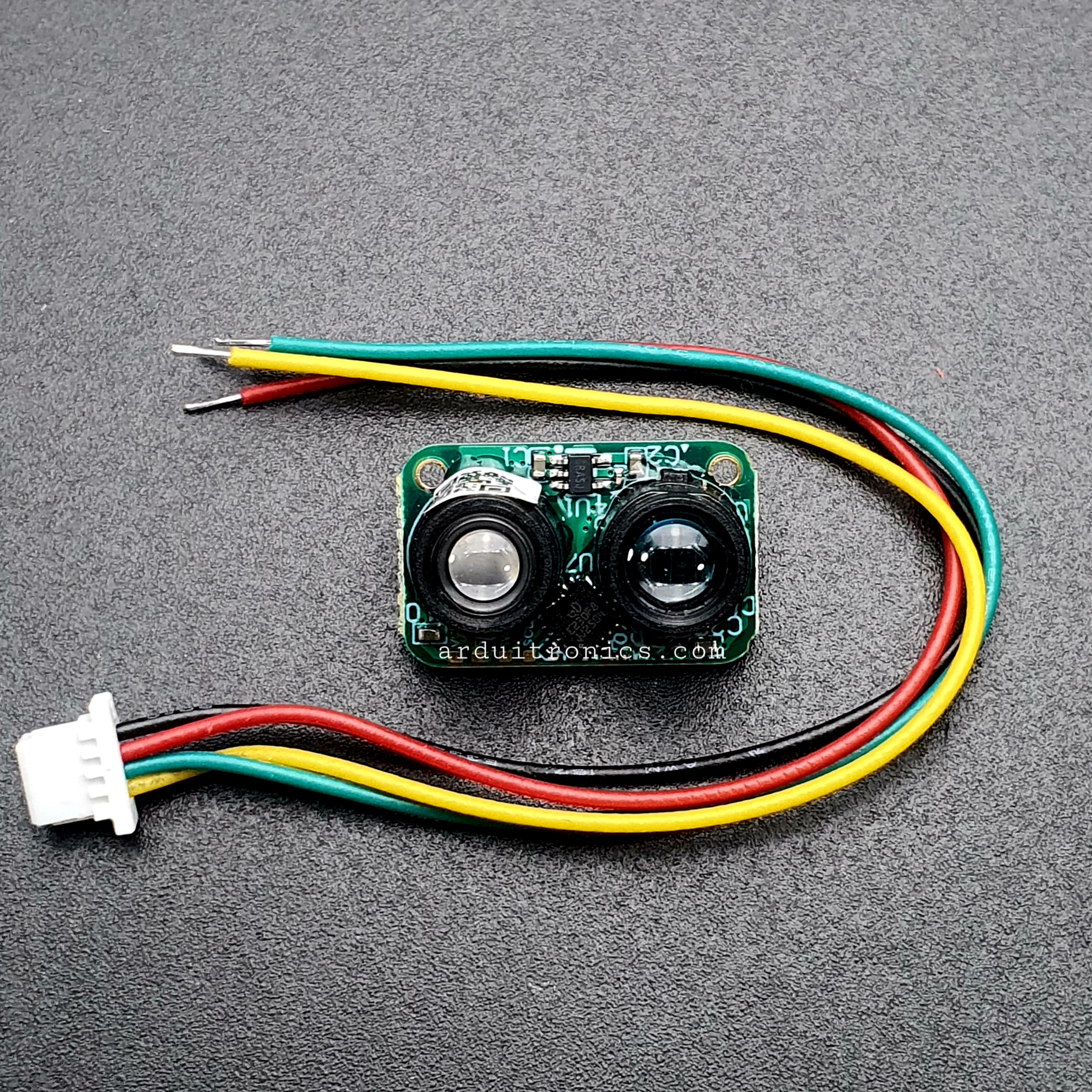

  • 1x TSD50 DTOF Single Point LiDAR, 50m range, 500Hz



ตัวอย่าง Arduino Code :

#define HEADER_BYTE 0x5C //帧头
#define UART1_RX_PIN 18
#define UART1_TX_PIN 17
uint8_t rxBuffer[4];// 接收缓冲区
uint8_t bufferIndex = 0;//接收数组长度
bool packetStarted = false;//接收成功变量

void setup() {
  // 初始化默认串口（UART0，用于USB调试）
  Serial.begin(115200);
  // 初始化自定义串口（UART1，使用GPIO17和18）
  Serial1.begin(460800, SERIAL_8N1, UART1_RX_PIN, UART1_TX_PIN ); // 波特率460800, 8数据位，无校验，1停止位
  Serial.println("UART1 Receiver Ready");
}
void loop() {
   while (Serial1.available()) //检测串口1是否有数据
   {
    // 持续读取串口数据
      uint8_t inByte = Serial1.read();
      // 查找帧头0X5C
      if (!packetStarted)
      {
        if (inByte == HEADER_BYTE) //判断帧头
        {
          rxBuffer[0] = inByte;
          bufferIndex = 1;
          packetStarted = true;
        }
      }
      else {
      // 继续填充缓冲区
        rxBuffer[bufferIndex++] = inByte;
      if (bufferIndex >= 4) // 完整数据包接收完成
      {
        processPacket();//处理接收数据函数
        packetStarted = false;//继续接收
      }
    }
  }
}
uint8_t Check_Sum(uint8_t *_pbuff, uint16_t _cmdLen) // 求和取反校验函数
{
  uint8_t cmd_sum = 0;
  uint16_t i;
  for (i = 0; i < _cmdLen; i++)
  {
    cmd_sum += _pbuff[i];
  }
  cmd_sum = (~cmd_sum);
  return cmd_sum;
}

void processPacket() // 处理数据数据
{
  uint16_t checksum = Check_Sum(&rxBuffer[1],2);
  if (checksum == rxBuffer[3])
  {
    uint16_t distance = (rxBuffer[2] << 8) | rxBuffer[1];//获取距离值
    // 通过UART0输出
    Serial.print("Valid Data | Distance: ");
    Serial.print(distance);
    Serial.println("mm");
  }
  else {//处理异常
    Serial.print("Checksum Error | Expected: 0x");
    Serial.println(checksum, HEX);
  }
}

ตัวอย่างการใช้งาน TSDxx กับ Adapter Board
