Product Overview
Introduction
|
Product Name |
SONOFF MINI Extreme Wi-Fi Smart Switch |
|
Product Model |
MINIR4 |

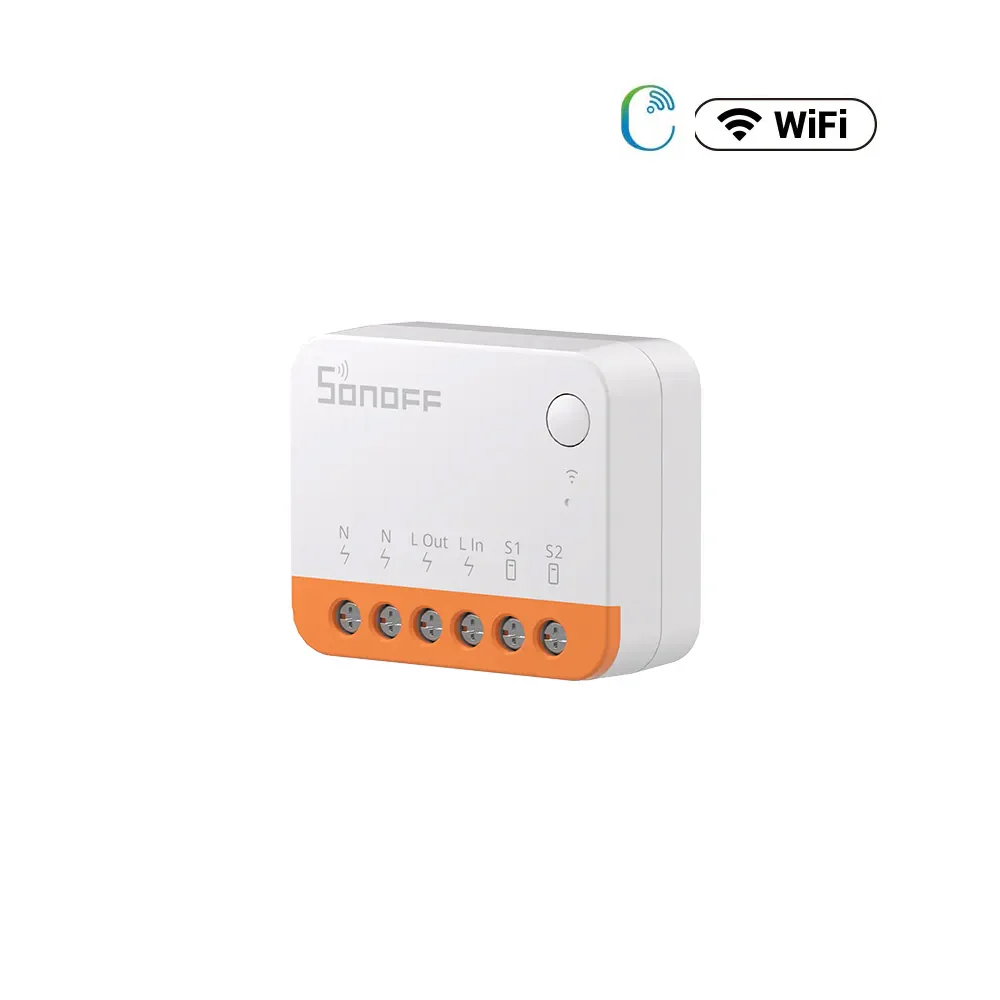

Sonoff Mini R4 (MINIR4)
| รหัสสินค้า | SG10440 |
| หมวดหมู่ | SONOFF Smart Home/Farm |
| ราคา | 395.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
Sonoff MINI R4 คืออะไร
Sonoff MINI R4 คือสวิตช์อัจฉริยะแบบ Wi-Fi ที่มีขนาดเล็กมาก ซึ่งช่วยให้อัปเกรดสวิตช์ไฟแบบเดิมๆ หรืออุปกรณ์อื่นๆ ให้สามารถควบคุมผ่านแอป, เสียง และการตั้งค่าฉากอัจฉริยะได้ ด้วยขนาดที่เล็ก ทำให้สามารถติดตั้งในกล่องสวิตช์ผนังส่วนใหญ่ได้ รวมถึงกล่องสไตล์ยุโรป โดยไม่จำเป็นต้องดัดแปลงอะไรมากมายคุณสมบัติเด่น
- ขนาดกะทัดรัดเป็นพิเศษ: ด้วยขนาดเพียง 39.5 x 33 x 16.8 มม. ทำให้ MINIR4 เล็กกว่ารุ่นก่อนๆ มาก ทำให้ติดตั้งในพื้นที่จำกัดได้ง่ายขึ้น เช่น ด้านหลังสวิตช์
- ชิป ESP32 ประสิทธิภาพสูง: อุปกรณ์นี้มาพร้อมกับชิป ESP32 ที่ทรงพลัง ทำให้ตอบสนองได้เร็วขึ้นและการเชื่อมต่อ Wi-Fi ที่เสถียร
- โหมดรีเลย์แบบแยกอิสระ (Detach Relay): โหมดพิเศษนี้จะแยกสถานะของสวิตช์ภายนอกออกจากสถานะของรีเลย์อย่างอิสระ หมายความว่าการกดปิดสวิตช์ที่ผนังจะไม่ตัดไฟของหลอดไฟอัจฉริยะที่เชื่อมต่ออยู่ ทำให้คุณยังคงสามารถควบคุมผ่านแอปหรือคำสั่งเสียงได้
- ฟังก์ชันเกตเวย์ eWeLink-Remote: MINIR4 สามารถทำหน้าที่เป็นเกตเวย์สำหรับอุปกรณ์ย่อยที่เป็น "eWeLink-Remote" ได้ เช่น ตัวควบคุมฉาก R5 หรือสวิตช์เสริม S-MATE ทำให้สามารถควบคุม MINIR4 จากระยะไกลในเครื่องได้ โดยไม่ต้องพึ่งการเชื่อมต่ออินเทอร์เน็ต
- รองรับสวิตช์ภายนอกได้หลากหลาย: สามารถใช้งานได้กับสวิตช์หลายประเภท เช่น สวิตช์แบบกดติดปล่อยดับ (momentary), สวิตช์แบบธรรมดา (latching) และสวิตช์ 2 ทาง (SPDT) รวมถึงเซนเซอร์แบบ Dry contact
- ตัวเลือกการควบคุมที่หลากหลาย: สามารถควบคุมอุปกรณ์ที่เชื่อมต่อผ่านแอป eWeLink, ผู้ช่วยสั่งงานด้วยเสียงอย่าง Amazon Alexa หรือ Google Assistant และการตั้งค่าฉากอัตโนมัติ
รุ่นมาตรฐาน vs. รุ่น Matter (MINIR4M)
- MINIR4M (รองรับ Matter): รุ่นนี้รองรับการทำงานร่วมกับแพลตฟอร์ม Matter ได้อย่างครอบคลุม เช่น Apple Home, Google Home และ Alexa ทำให้สามารถทำงานร่วมกับอุปกรณ์ Matter แบรนด์อื่นๆ ได้อย่างราบรื่น
- MINIR4 (มาตรฐาน): รุ่นนี้ใช้แอป eWeLink และไม่รองรับ Matter แม้ว่าจะสามารถทำงานร่วมกับ Alexa และ Google Assistant ผ่านบริการ eWeLink ได้ก็ตาม
การติดตั้งและการเดินสาย
- ต้องใช้สาย Neutral: MINIR4 ต้องใช้สาย Neutral ในการทำงาน ซึ่งต่างจากรุ่นอื่นๆ ของโซนอฟ
- การเดินสาย: อุปกรณ์มีขั้วต่อแบบขันสกรูสำหรับต่อสายไฟ, สาย Neutral และสายสวิตช์ภายนอก สามารถติดตั้งในเพดานด้านหลังโคมไฟ หรือในกล่องสวิตช์ที่ผนัง
- ข้อควรระวังเพื่อความปลอดภัย: ควรสับคัทเอาท์ลงก่อนการติดตั้งเสมอ และควรให้ช่างไฟฟ้าที่มีคุณสมบัติเป็นผู้ติดตั้ง ควรมีการติดตั้งเบรกเกอร์ขนาดเล็ก (MCB) หรืออุปกรณ์ป้องกันกระแสเกินที่เหมาะสมก่อน MINIR4
กรณีการใช้งานทั่วไป
- ทำให้ไฟเป็นอัตโนมัติ: เปลี่ยนสวิตช์ไฟแบบเดิมให้เป็นสวิตช์อัจฉริยะ สามารถควบคุมไฟผ่านแอป, คำสั่งเสียง หรือตั้งเวลาเปิด-ปิดอัตโนมัติ
- ทำให้เครื่องใช้ไฟฟ้าเป็นอัตโนมัติ: ใช้ควบคุมเครื่องใช้ไฟฟ้าขนาดเล็กที่ใช้โหลดแบบตัวต้านทาน เช่น พัดลม หรือเครื่องชงกาแฟ (ห้ามต่อกับโหลดประเภทเหนี่ยวนำที่เกินพิกัด 10A)
- เปลี่ยนสวิตช์ 2 ทาง: อัปเกรดสวิตช์ 2 ทาง (หรือ 3 ทาง) ให้เป็นสวิตช์อัจฉริยะ โดยยังคงใช้งานควบคุมแบบแมนนวลได้จากทั้งสองตำแหน่ง
- ฉากอัจฉริยะ (Smart Scenes): เชื่อมต่อสวิตช์กับอุปกรณ์อัจฉริยะอื่นๆ เช่น เซนเซอร์ตรวจจับการเคลื่อนไหวหรือเซนเซอร์ประตู/หน้าต่าง เพื่อสร้างระบบอัตโนมัติ เช่น เปิดไฟเมื่อเปิดประตู
MINIR4
Highlights

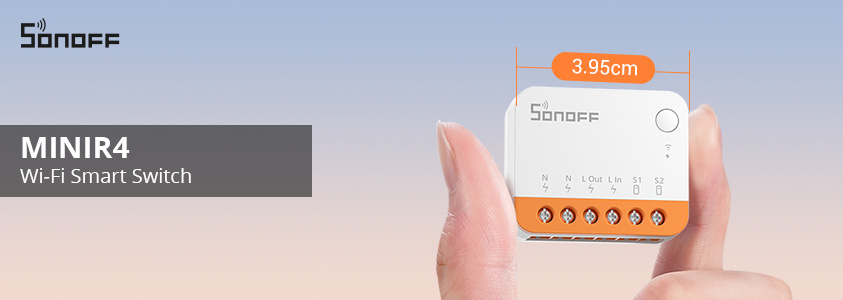

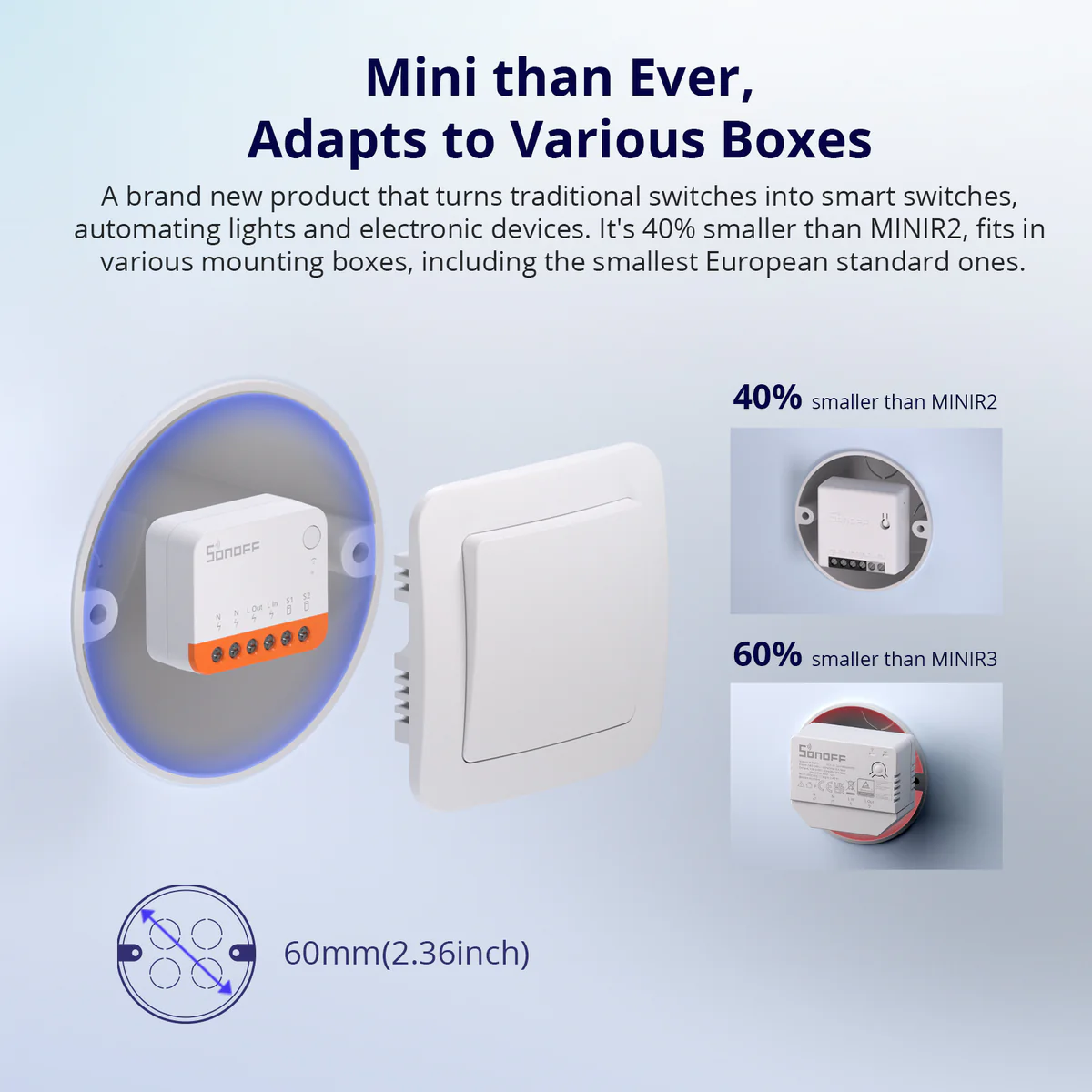

Super Tiny Size: Its compact size allows it to be installed in various mounting boxes, including the smallest European standard.
Ultra-fast ESP32 Chip: With its speedy dual-core performance and ample memory, it provides long-lasting and stable operation.
Wi-Fi Connectivity: No hub is required. Connect directly to your home Wi-Fi network for full control of your lights and appliances from anywhere via the app.
External Switch Control: Easily connect to the momentary switch, door exit switch, SPDT switch, latching switch, and even dry contact sensors.
Detach Relay Mode: MINIR4 has 'detach relay' mode, which means the states of external switches and the relay are separated, so operating the external switch button won't affect the relay state.
Applications
Smart Lighting Control
Upgrade traditional wall switches for lights or ceiling lamps into smart switches. Control lighting remotely via app, voice assistant, or automation scenes.
Home Appliance Automation
Easily convert on/off control of small home appliances (e.g., fans, coffee makers) into smart, scheduled, or remotely managed devices. Supports up to 10A load.
Home Automation Through Smart Scenes
Create intelligent linkages with sensors, plugs, or other smart devices—for example, turn on hallway lights automatically when motion is detected at night.
etc...

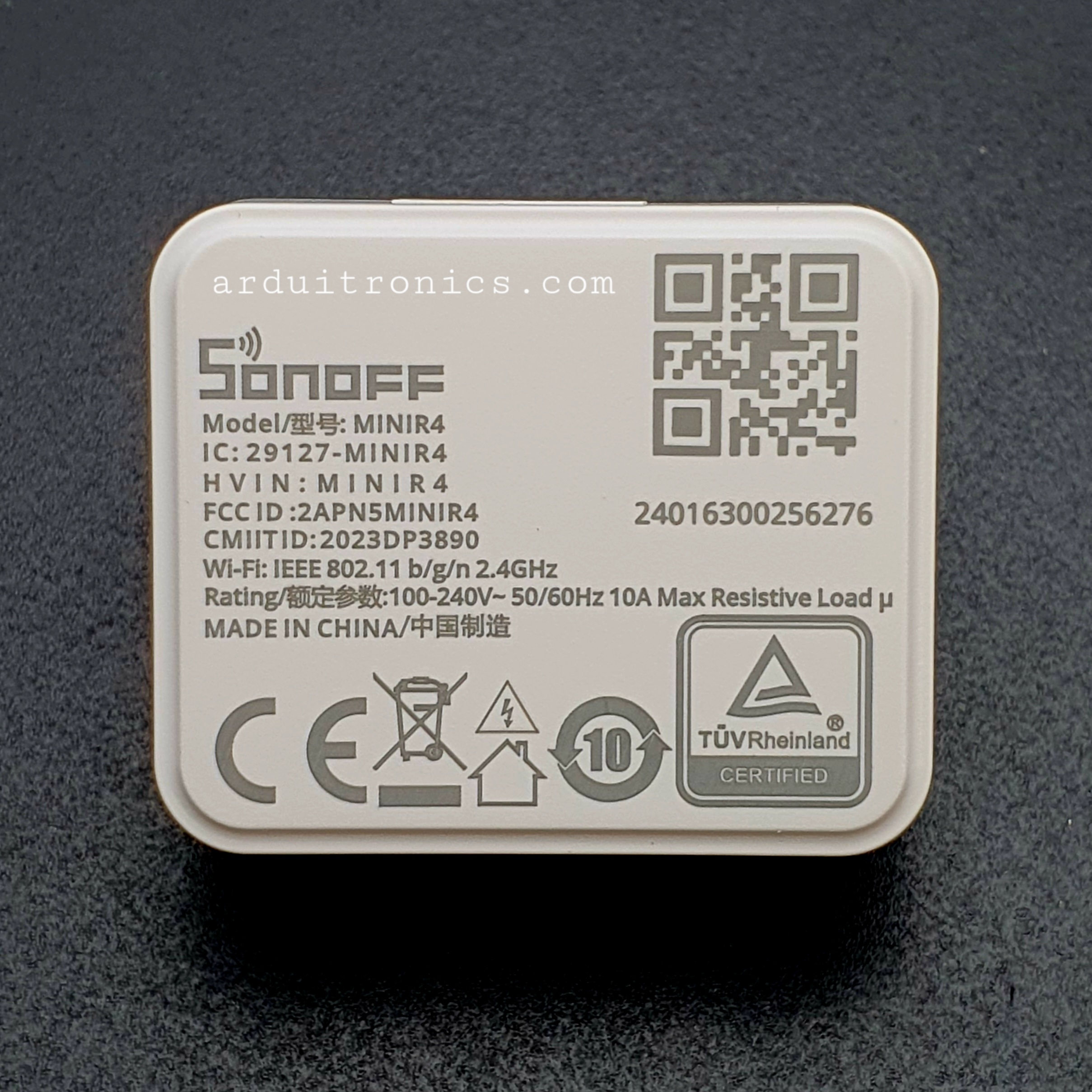

Specification
|
Model |
MINIR4 |
|
MCU |
ESP32-D0WD-V3 |
|
Rating |
100-240V~ 50/60Hz 10A Max Resistive Load μ |
|
Max. Load |
2400W@240V |
|
Wireless Connectivity |
Wi-Fi IEEE802.11b/g/n2.4GHz |
|
Net Weight |
26.7g |
|
Dimension |
39.5x33x16.8mm |
|
Color |
White |
|
Casing Material |
PC V0 |
|
Applicable Place |
Indoor |
|
Operating temperature |
10T40(-10℃~40℃) |
|
Working Humidity |
5%~95% RH, non-condensing |
|
Working height |
Less than 2000m |
|
Certification |
CE/FCC/RoHS/SRRC/TUV/ISED |
|
Executive standard |
EN IEC 60669-2-1 |
|
Pollution degree |
II |
|
Rated impulse voltage |
4kV |
|
Automatic action |
10000 Cycles |
|
Control type |
Type 1.B |
|
Wiring diameter |
16AWG to 14AWG |
eWeLink Key Features
|
Device Home Page Functions |
|
|
Key Features |
Feature Description |
|
On / Off |
Device on/off state |
|
Schedule |
Set the device to complete the specified action at the specified time. |
|
Timer |
Set delayed actions for the device to execute after a specified time |
|
Loop Timer |
The device executes a predefined action cyclically at specified time intervals. |
|
Device Settings |
||
|
Key Features |
Feature Description |
|
|
Third-party Platforms
|
Alexa |
You can control your smart devices through third-party services, including voice control.
|
|
Google Home |
||
|
IFTTT |
||
|
SmartThings |
||
|
Alice |
||
|
Assign location |
Set up the home and room where the device is located. |
|
|
Share |
The device can be shared with other eweLink accounts. |
|
|
Create Group |
After multiple devices are created into a group, you can synchronize all devices in the group. |
|
|
Smart Scene
|
Trigger Condition |
On/Off External switch [Click] When Detach Relay is enabled, this additional trigger condition is added to the scene. |
|
Execution Action |
On/Off/Reverse | |
|
LAN Control
|
A control method where the app communicates directly with the device over the same router, without going through the cloud platform. On/Off |
|
|
eWeLink-Remote Sub-devices
|
If you have also purchased the SONOFF R5, you can add it as a "sub-device" to the MINI-RBS. By using the "Scene Function" in the eWeLink app, the two devices can be linked, allowing the Sonoff R5 to function as a convenient wireless remote controller. |
|
|
Switch Mode
|
Mode |
External Tigger Mode Setting: Pulse Mode/Edge Mode/Following Mode |
|
Detach Relay |
The states of external switches and relays are separated or not. Enable/Disable |
|
|
Push notifications
|
After turning on "Push notifications", also make sure to grant notification permissions in Phone Settings > Permissions for the eWeLink app. This allows you to receive push notifications when the device status changes. On/Off |
|
|
Offline Alert
|
Turn on the "Offline Notifications" feature, and grant eWeLink notification permissions in Phone Settings > Permissions. You will receive a mobile push notification 5 minutes after the device goes offline. On/Off |
|
|
Logs |
Records of device status changes. (You can view the operation records of the past three months) |
|
|
Network Indicator |
On/Off | |
|
Power-on State |
The switch state of the device when power is restored after a power outage. On/Off/Last State/Reverse Last State |
|
|
Power-on State will be delayed for the time you set. Enable/DisableDuration range: 0.5s~59min 59.5s |
||
|
Inching Settings
|
The device automatically turns off/turns on after being on for a specified duration. Enable/DisableDuration range: 0.5s~23h 59min 59.5s Status: Auto-on/Auto-off |
|
|
Wi-Fi Settings |
Configure the WiFi network connected to the device. |
|
|
Delete Device |
Remove the device from the eWeLink platform. |
|

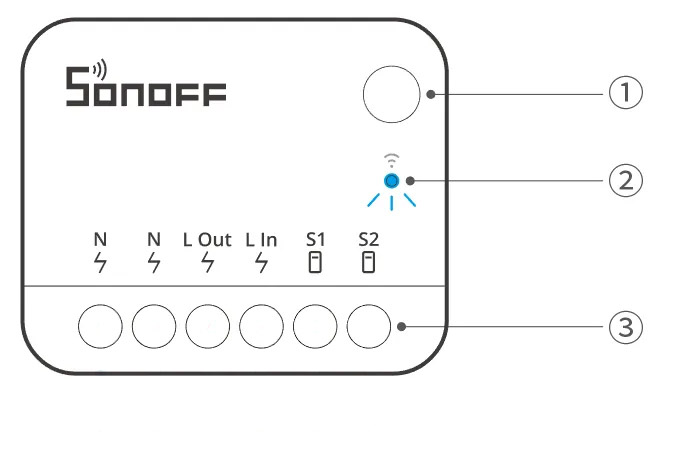

Installation and Configuration Guide
①Button
|
Button |
Description |
|
Single press |
Turn on/off the device Exit pairing mode when the device is in pairing mode |
|
Press & hold 5 seconds |
Device enters the pairing mode (Pairing time 10 minutes) |
② LED indicator (Blue)
|
LED Indicator (Blue) |
Description |
|
Keeps on |
Online |
|
Flashes two short + one long |
In Pairing Mode |
|
Flashes twice |
Connected to the router, but not connected to the cloud |
|
Flashes three times |
OTA |
|
Quick flash |
The router is not connected. |

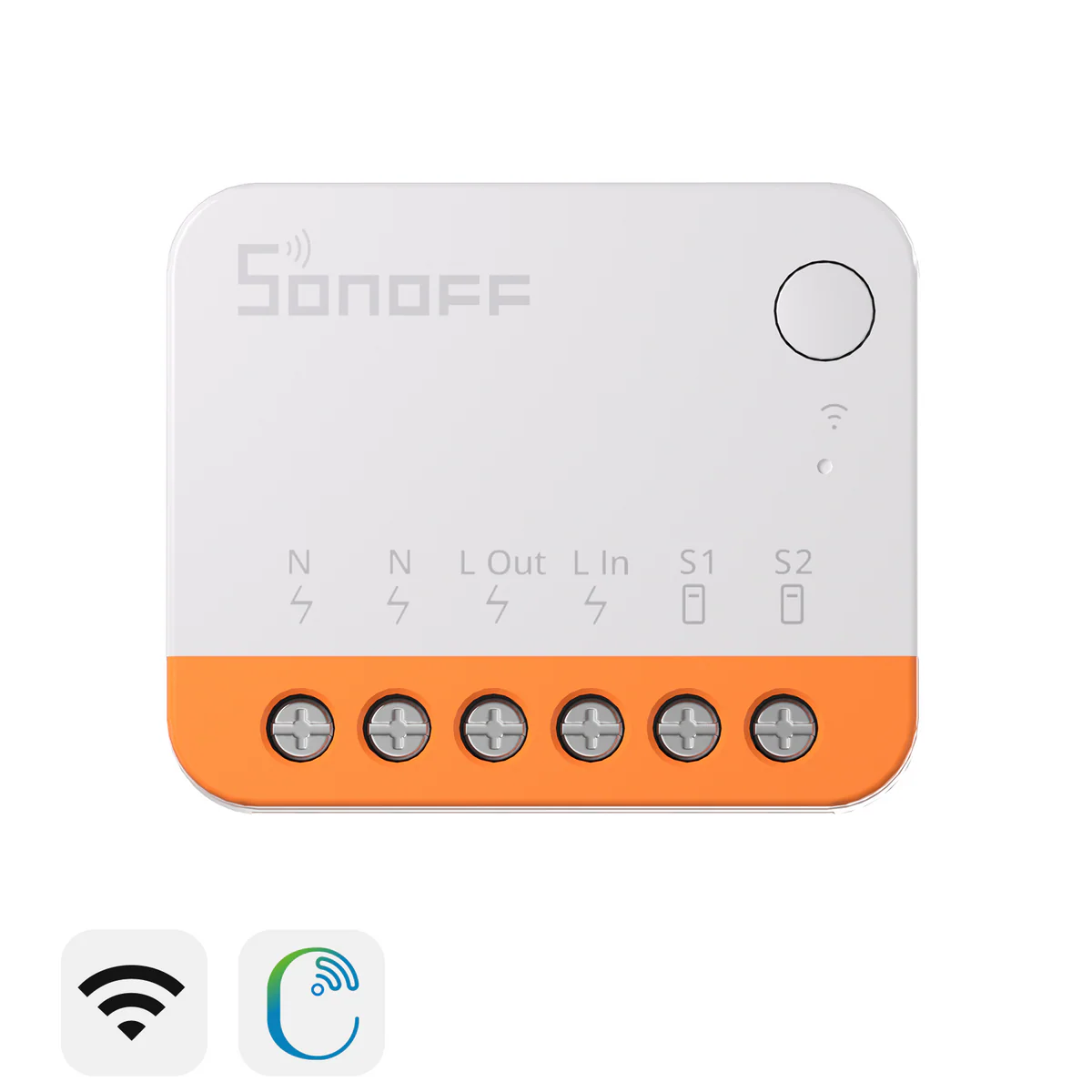

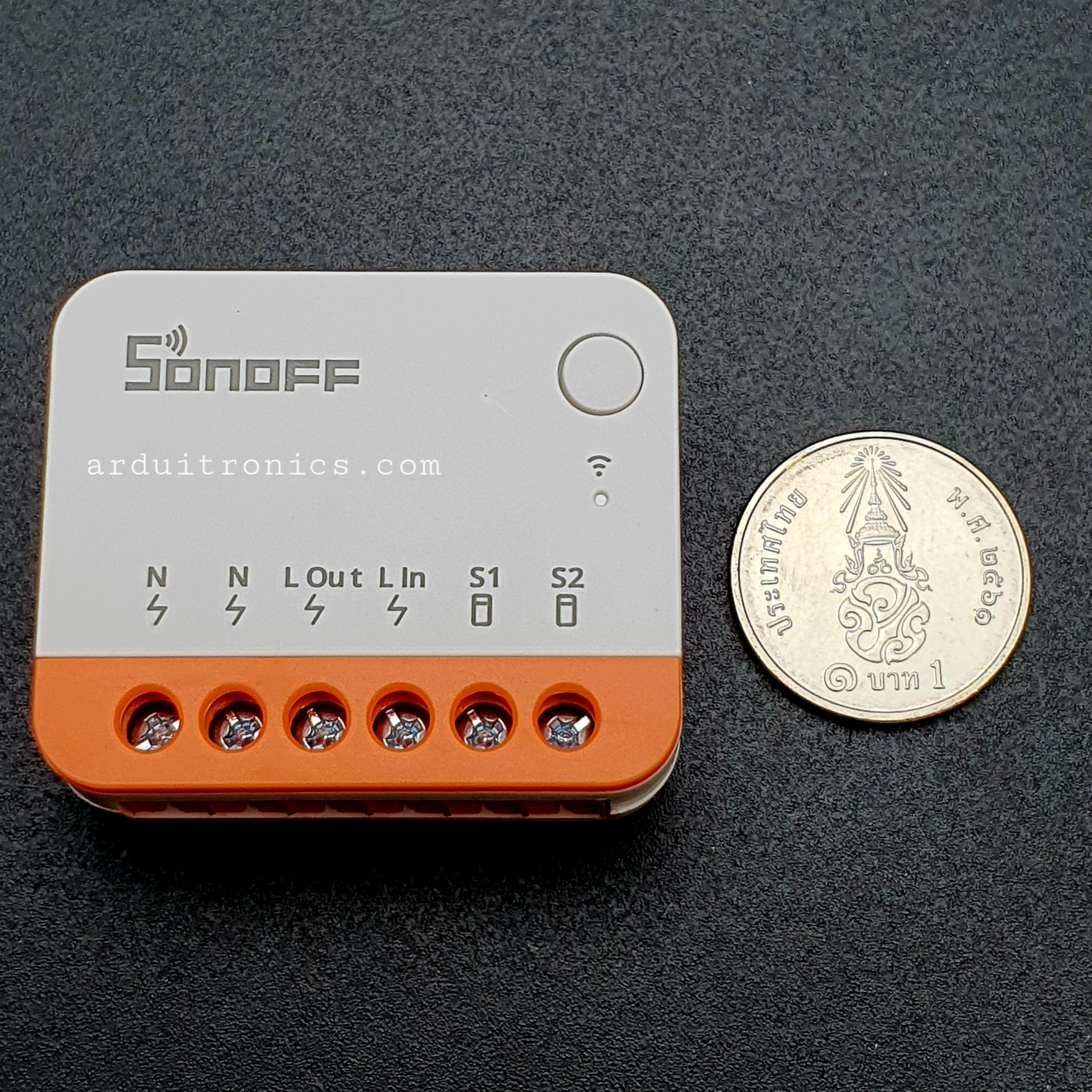

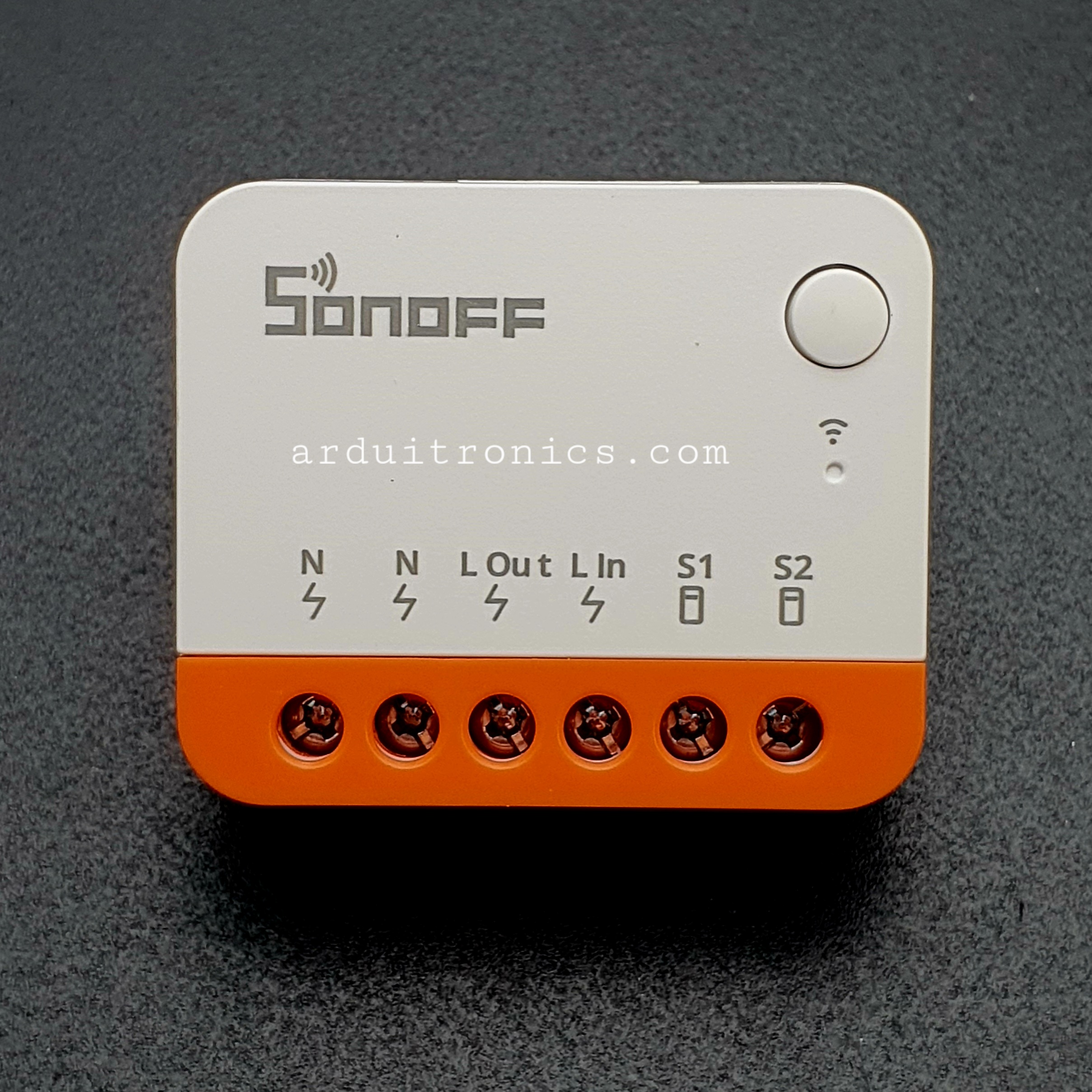

③ Input/Output Terminal
|
Terminals |
Description |
|
N |
Neutral (Output Terminal) |
|
N |
Neutral (Input Terminal) |
|
L Out |
Live (Output Terminal) |
|
L In |
Live (Input Terminal) |
|
S1 |
External Switch (Input Terminal) |
|
S2 |
External Switch (Input Terminal) |

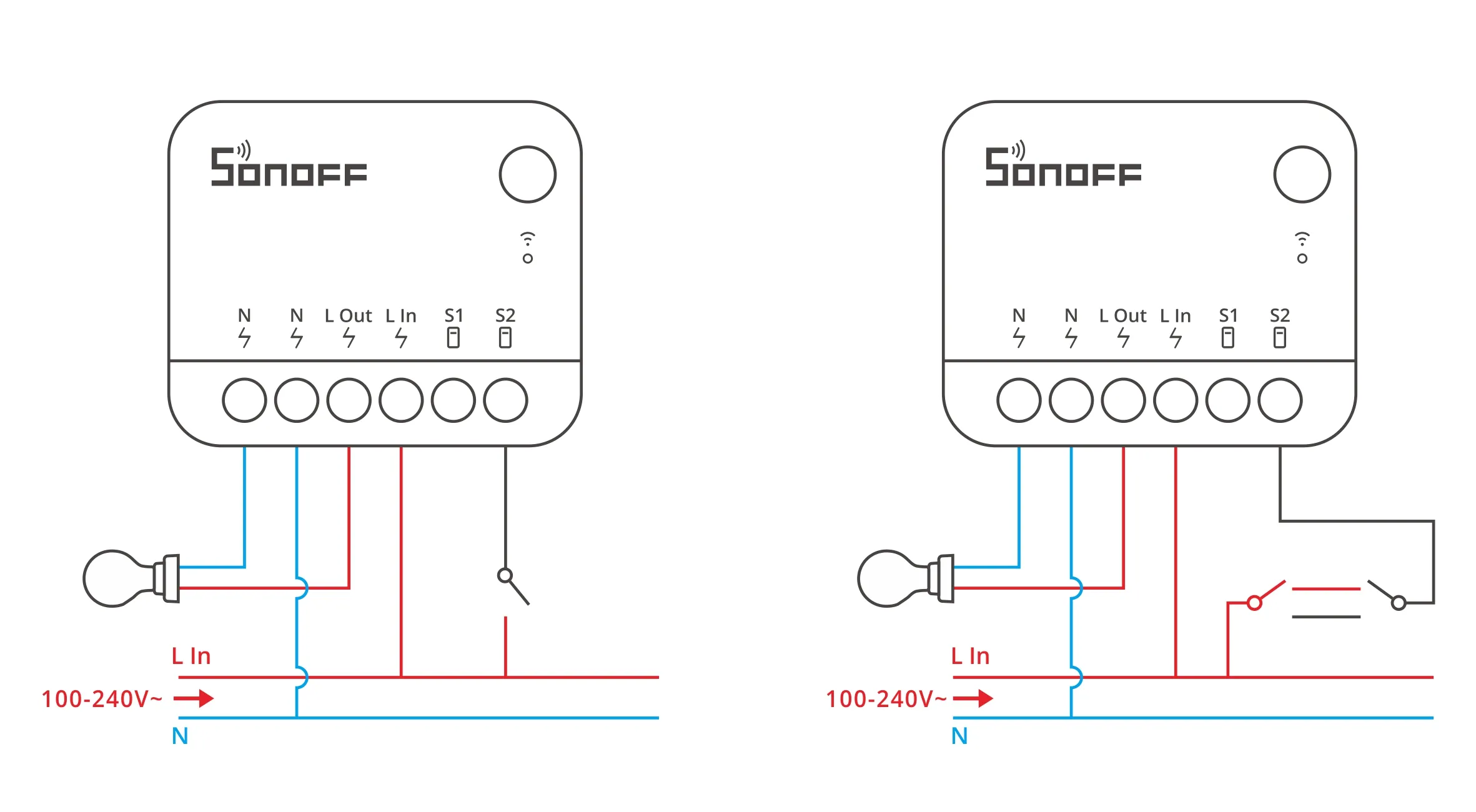

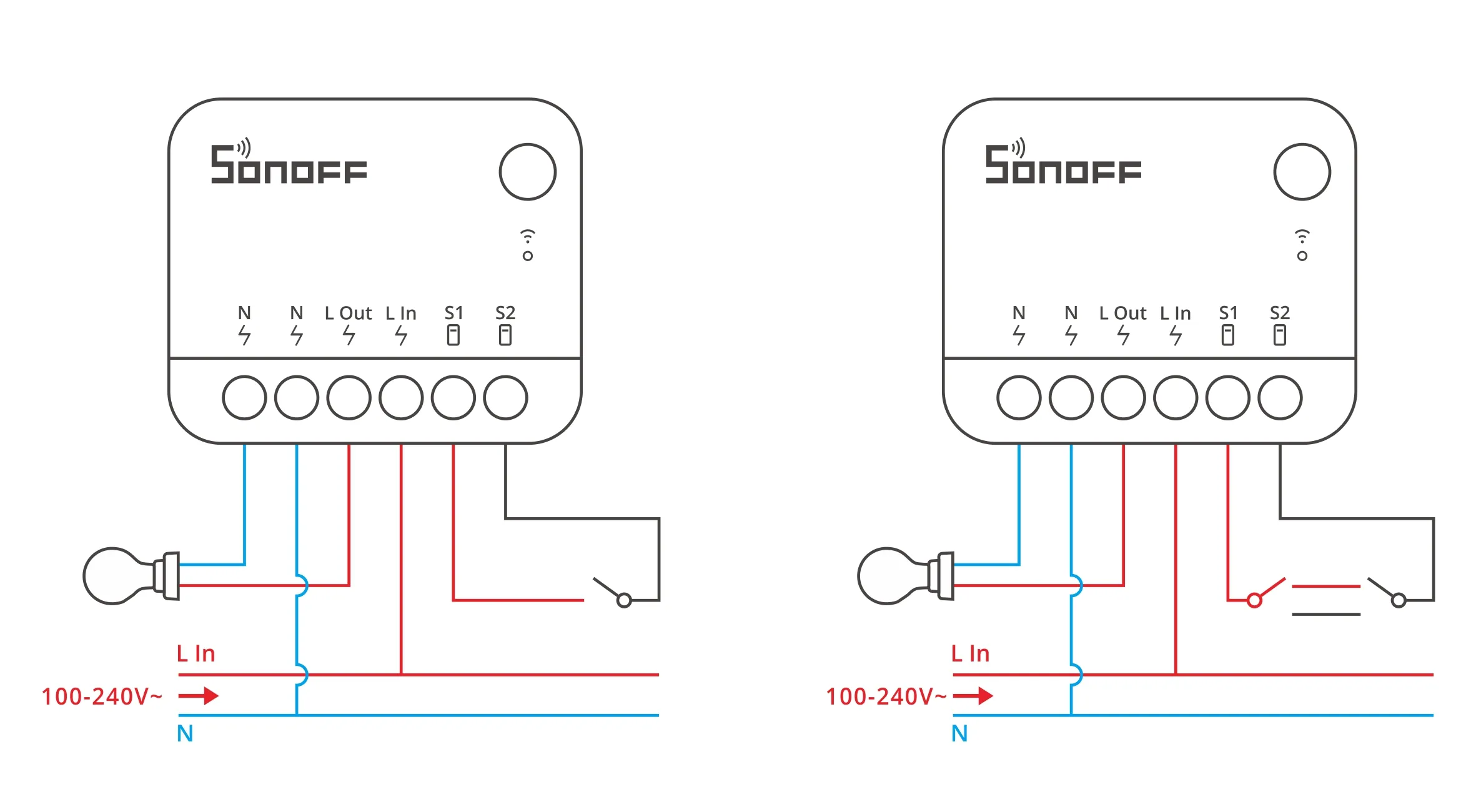

Wiring Diagrams
|
WARNING:
|
|
Terminals |
|
Wires |
|
|
N |
Neutral (Output Terminal) |
N |
Neutral Wire |
|
N |
Neutral (Input Terminal) |
N |
Neutral Wire |
|
L Out |
Live (Output Terminal) |
L |
Live (100~240V) Wire |
|
L In |
Live (Input Terminal) |
L |
Live (100~240V) Wire |
|
S1 |
External Switch (Input Terminal) |
|
|
|
S2 |
External Switch (Input Terminal) |
|
|

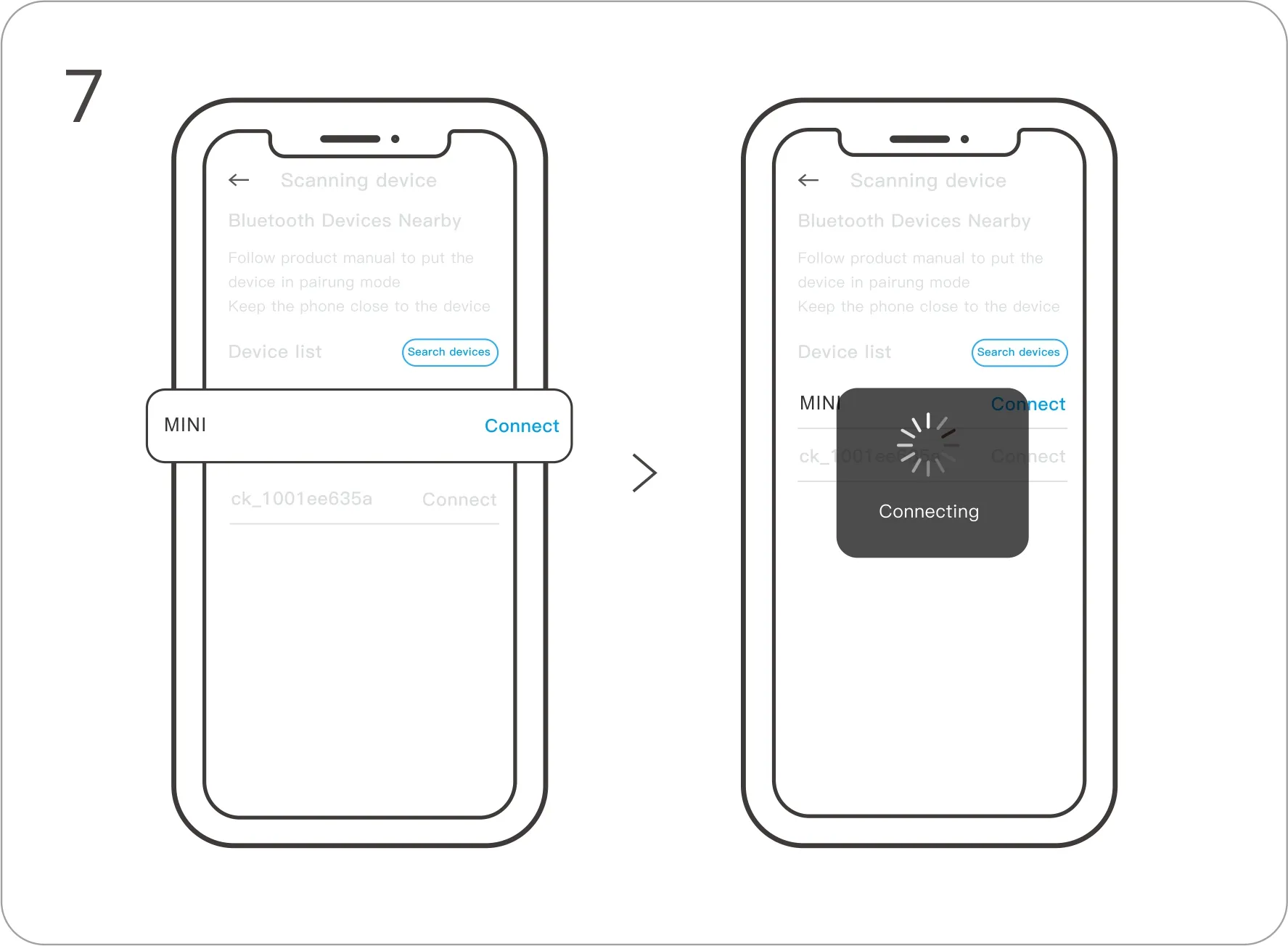

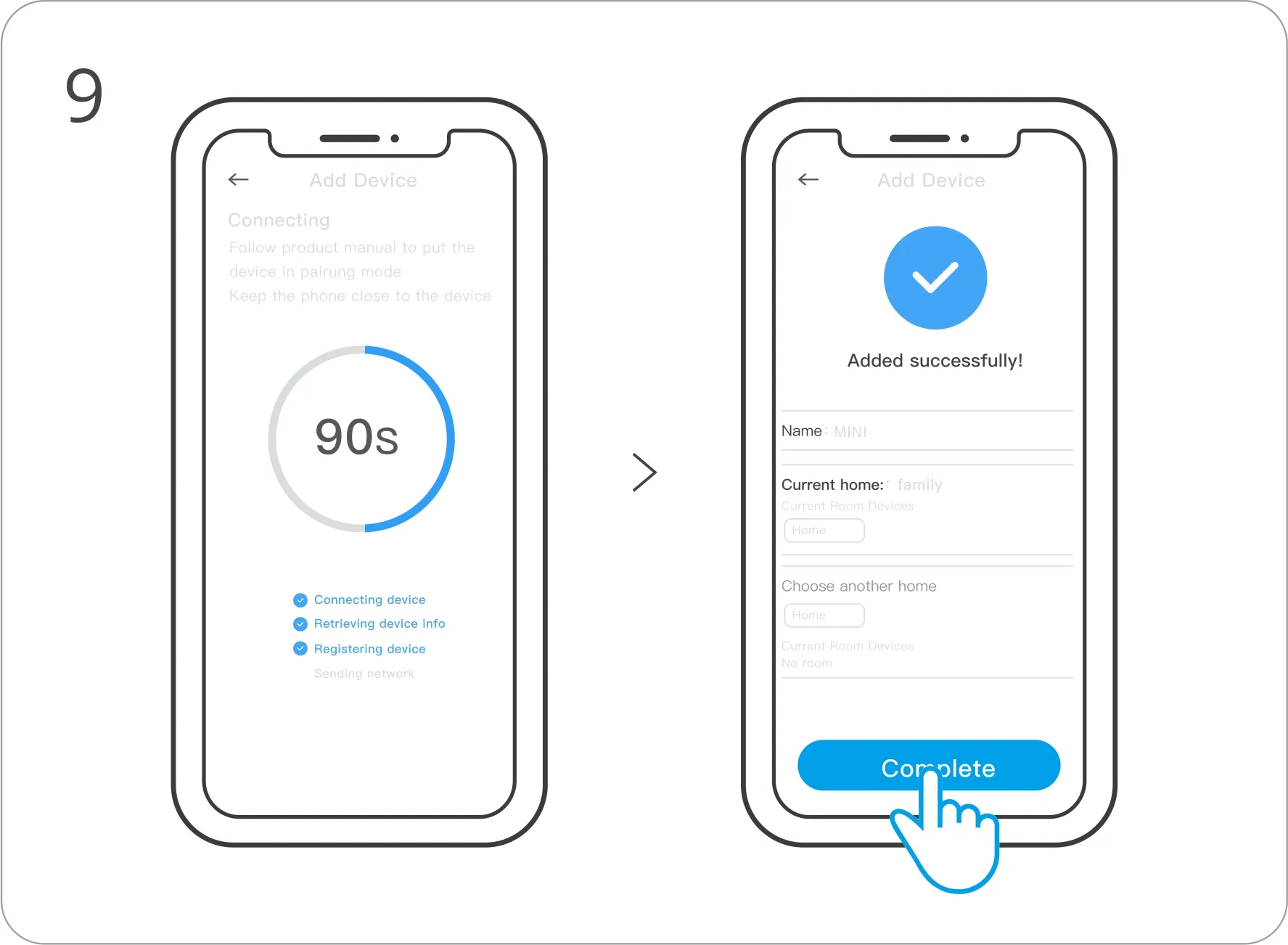

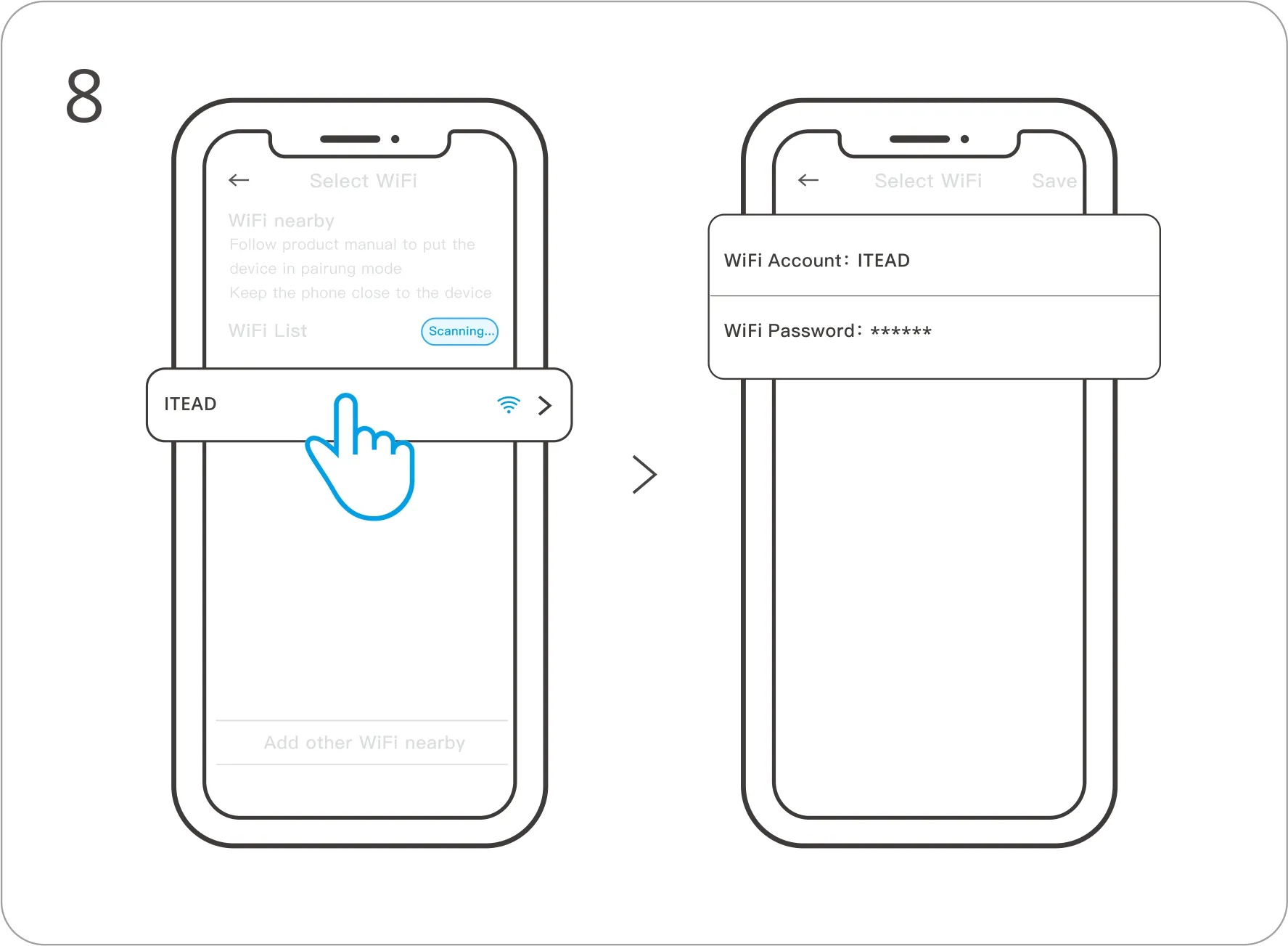

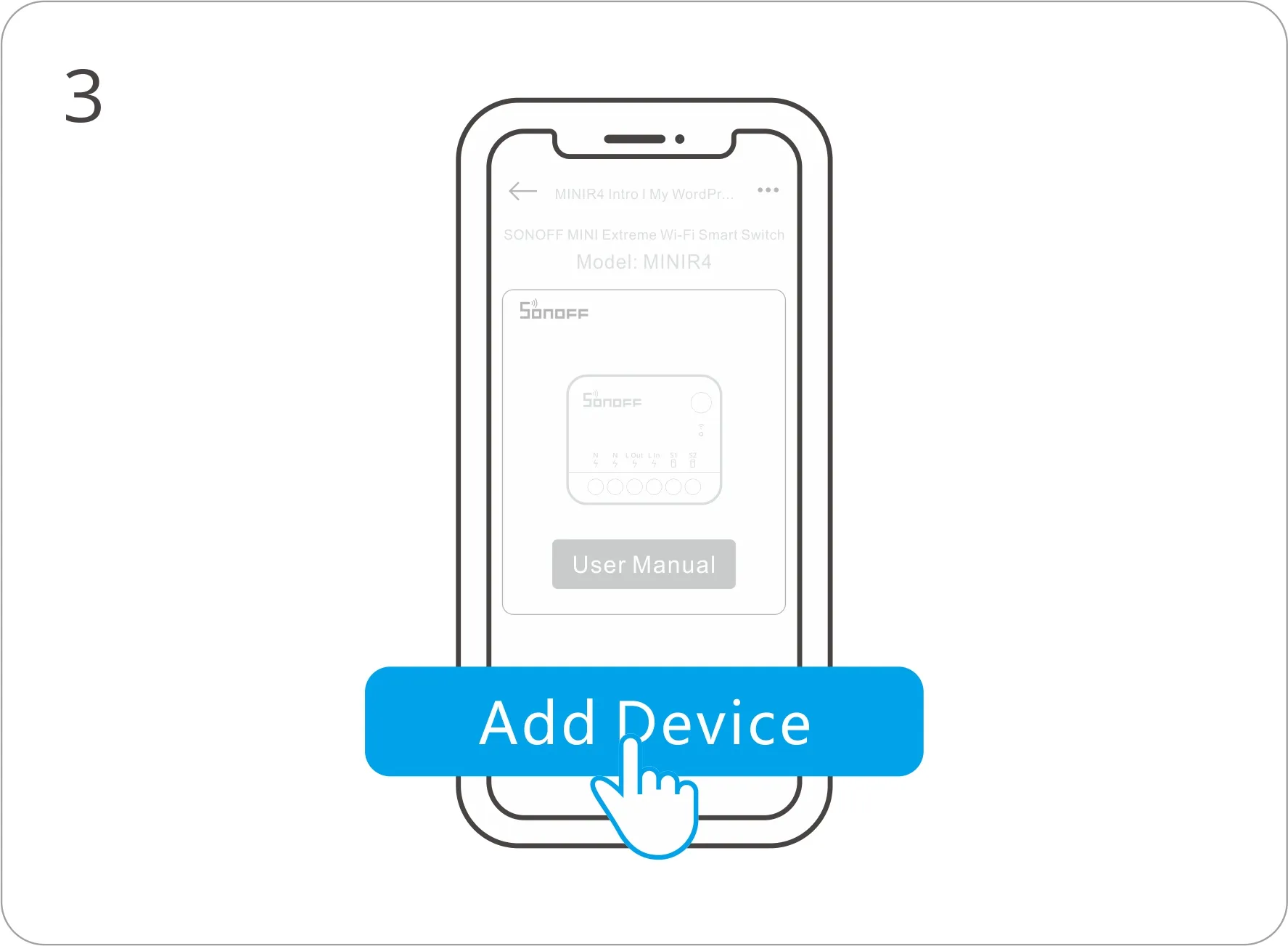

Add Device

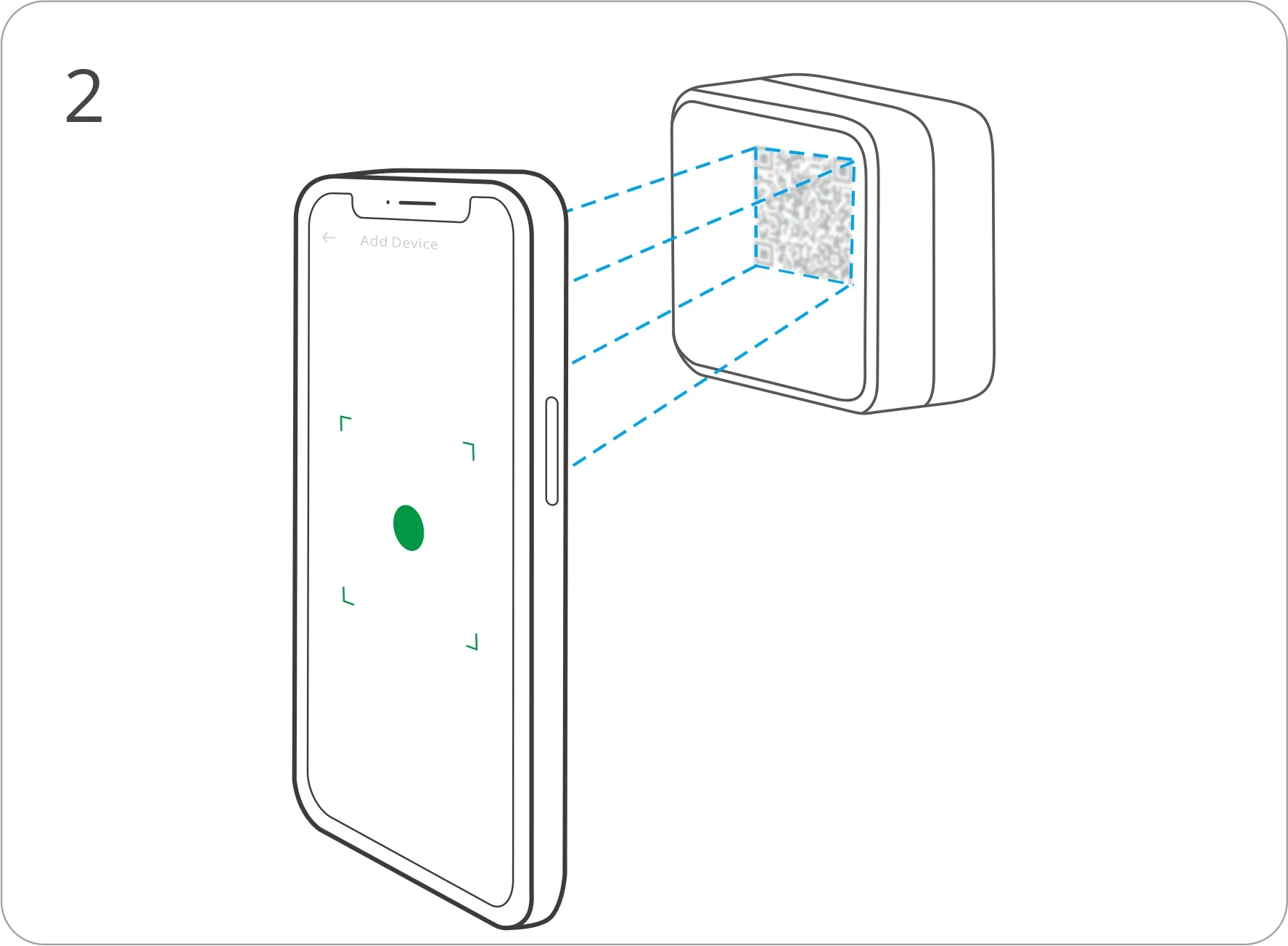

Open eWeLink to scan the QR code on the Quick Guide or the device itself to add the device.
|
|
|
|
|
|
|
(Two short and one long flashes) |
|
|
|
|

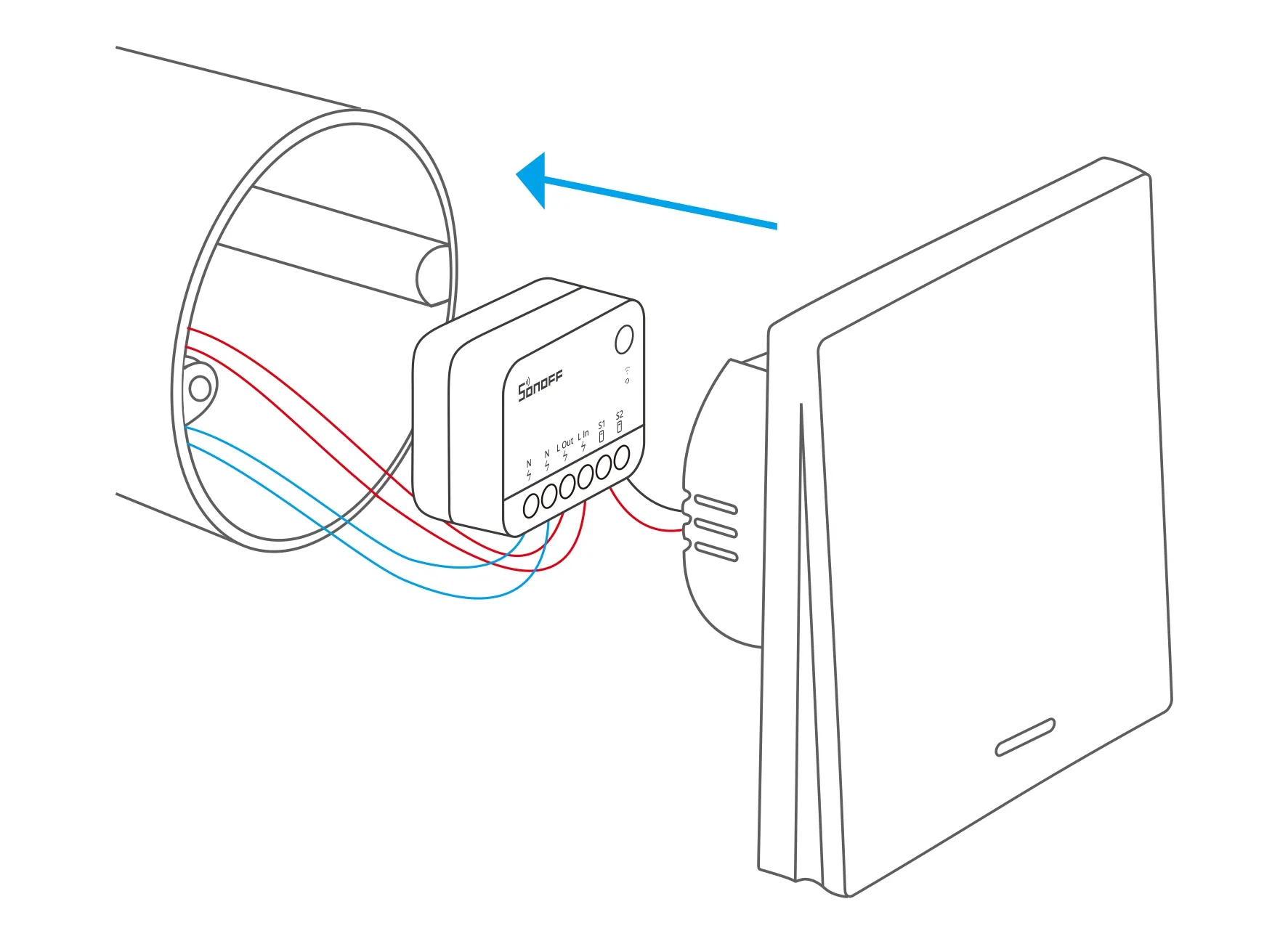

Install the MINI Extreme in the mounting box
FAQ
1. What is the maximum load supported by MINIR4? What devices can it control?
MINIR4 supports up to 10A of resistive load (e.g., lights, heaters, etc.). Avoid connecting inductive loads (e.g., motors) that exceed the rated power.
2. Where can I install the MINIR4? Is it waterproof?
MINIR4 is compact and designed to fit inside most wall mounting boxes (EU/US standard 86 type). However, it is not waterproof and should not be used in humid or outdoor environments without proper protection.
3. Can I keep using my existing wall switch with MINIR4?
Yes. MINIR4 supports two-way control and can be connected to traditional wall switches for local manual operation.
4. Which voice assistants are supported?
MINIR4 works with Amazon Alexa and Google Assistant, allowing you to turn connected devices on/off using voice commands.
5. Does it support timers and automation scenes?
Yes. You can use the eWeLink app to set timers, countdowns, loop schedules, and create smart scenes with other devices.
Troubleshooting
1. Cannot pair with Wi-Fi
Make sure the device is in pairing mode.
Make sure your mobile device and MINIR4 are on the same 2.4GHz Wi-Fi.
2. MINIR4 is paired but cannot be controlled remotely
Check if the device is powered on and the LED is steadily lit (indicating a successful connection).
Ensure your phone has internet access.
Try rebooting the router and the device or re-pairing it via the app.
3. MINIR4 shows offline in the app
Ensure the device has not lost power.
Check Wi-Fi coverage and avoid placing the device too far from the router.
Try rebooting or resetting the device if the issue persists.
4. The wall switch does not respond
Check if the wiring to S1/S2 terminals is correct and securely connected.
Make sure the wiring length of the external switch connection does not exceed 20m.
If using a two-way switch setup, configure the wiring and logic accordingly.
5. MINIR4 reboots or disconnects unexpectedly
Make sure the connected load does not exceed 10A.
Check for loose wiring, short circuits, or unstable voltage.
Use a circuit breaker or fuse for added safety.
If frequent disconnections occur, consider relocating the device or using a Wi-Fi extender.
Application Explore
|

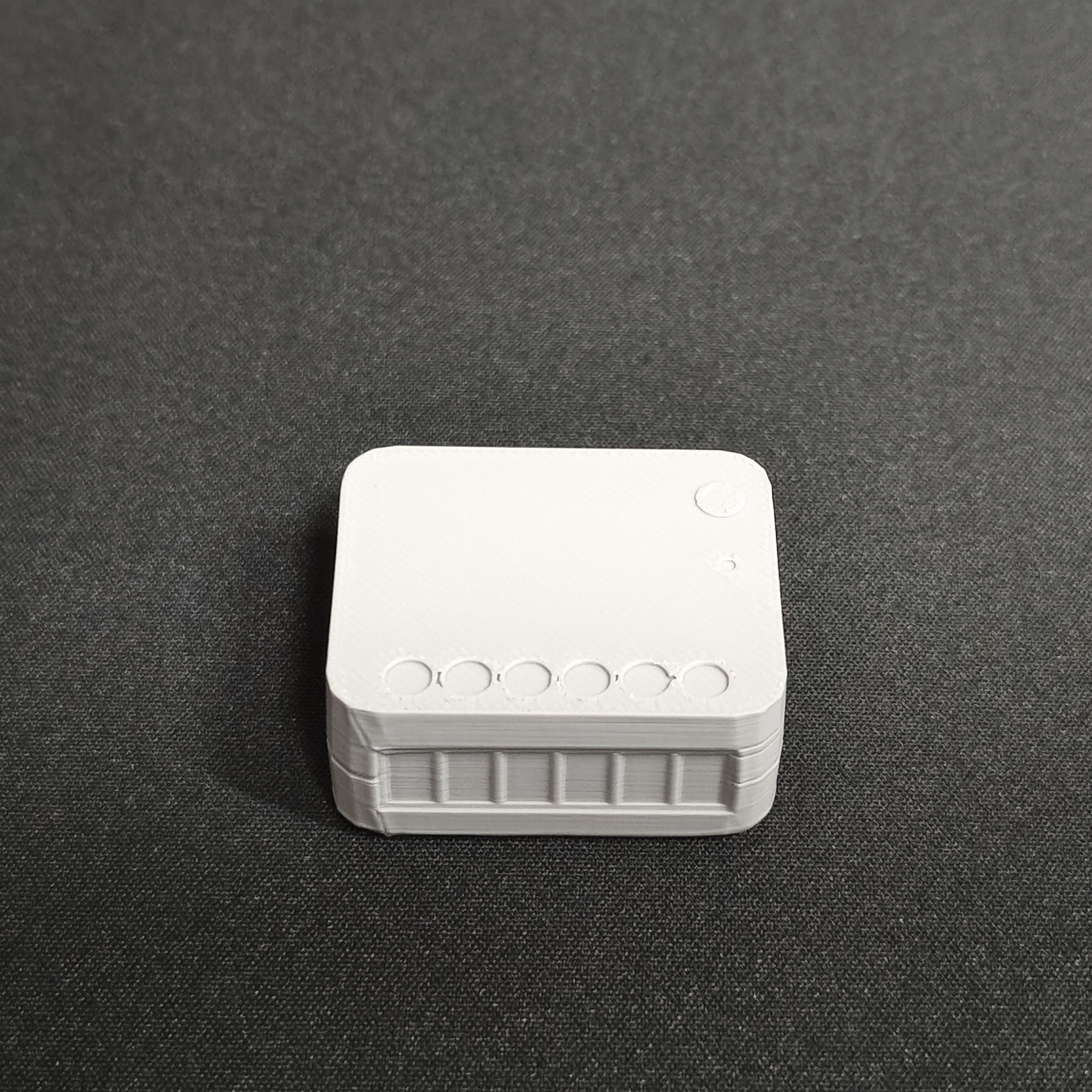

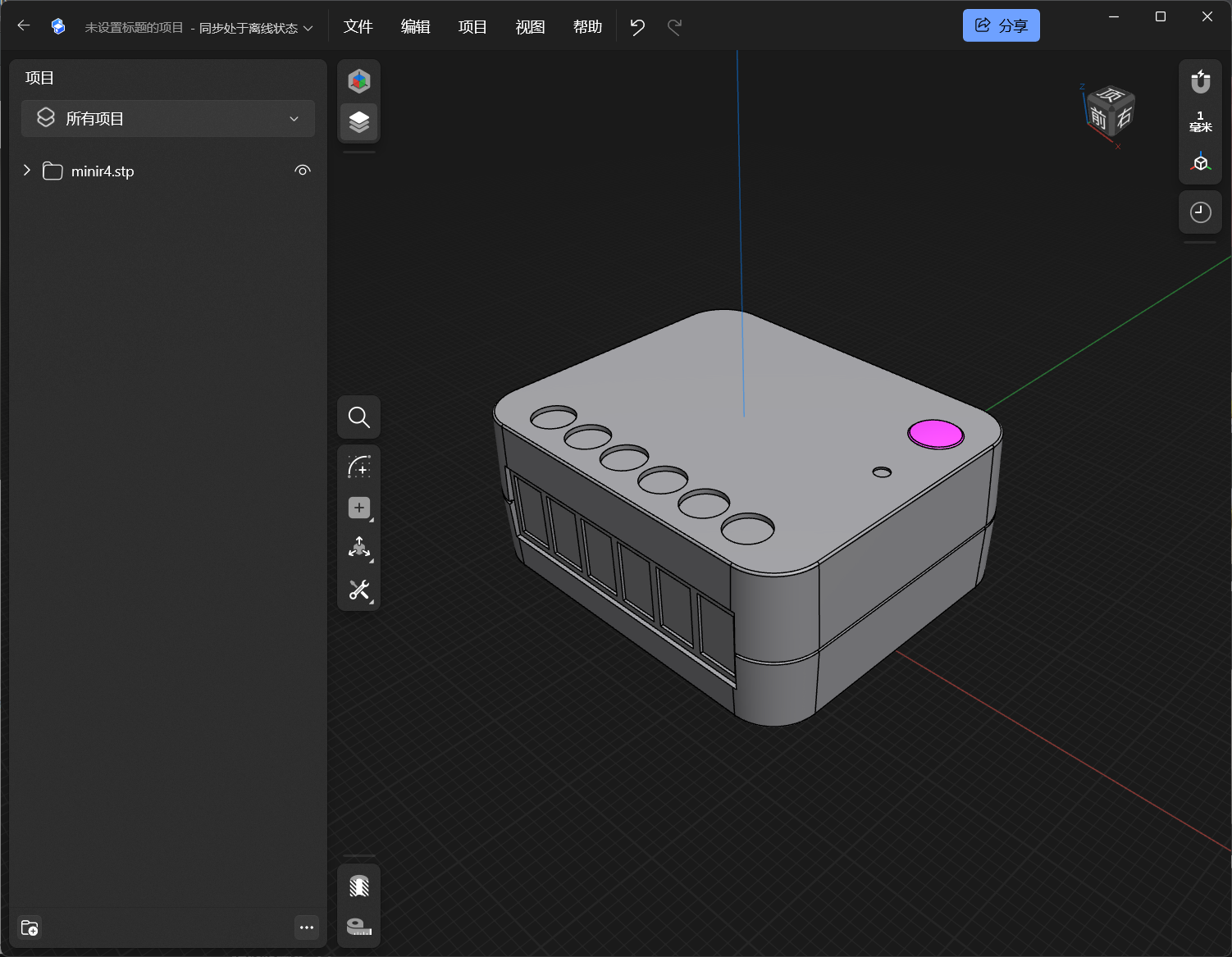

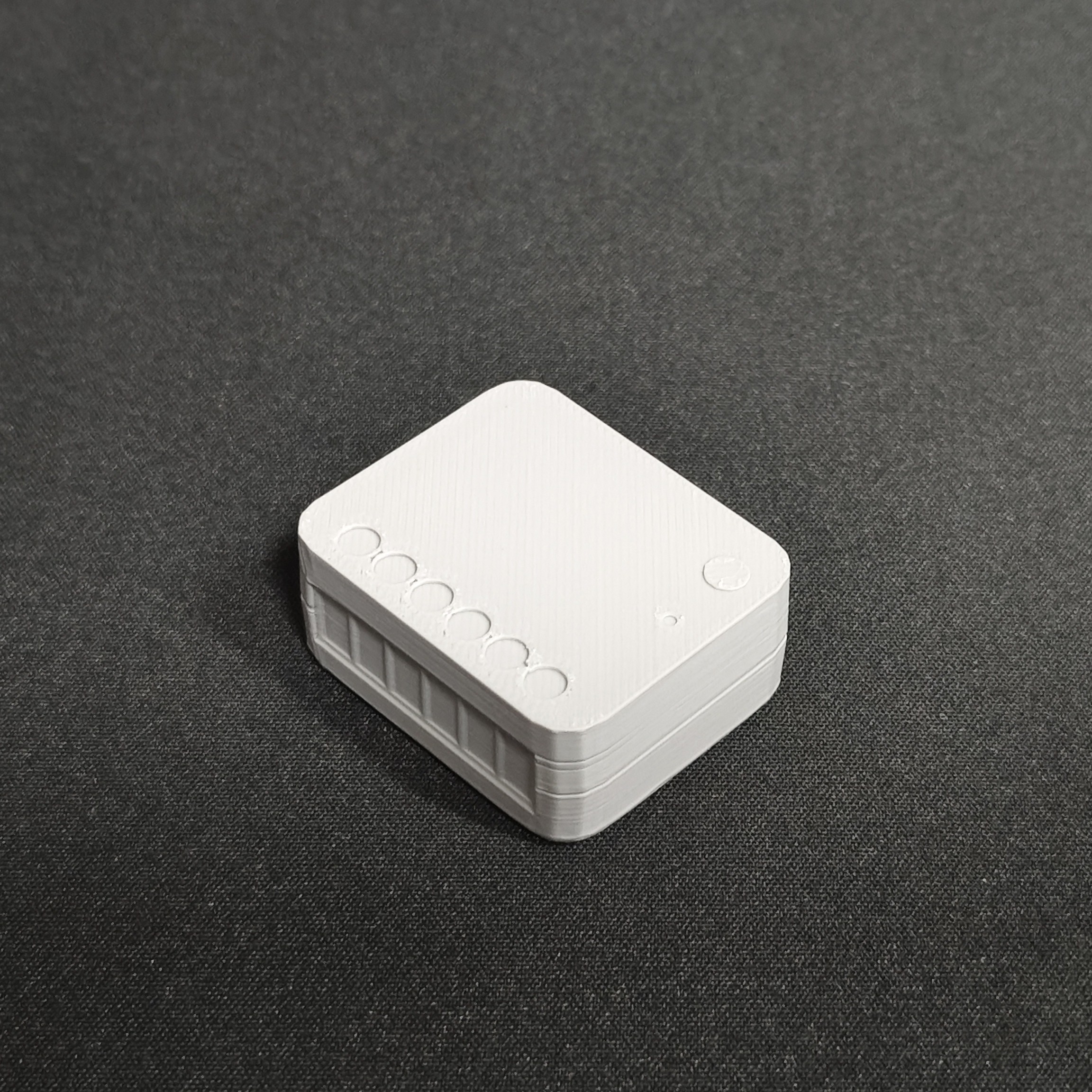

1:1 scale 3D model of the SONOFF MINIR4 |
||
|
This is a 1:1 scale 3D model of the SONOFF MINIR4, precisely recreated for physical testing and design validation. |
||
|
|
|
|
|
Access Link: 1:1 scale 3D model of the SONOFF MINIR4 |
||
