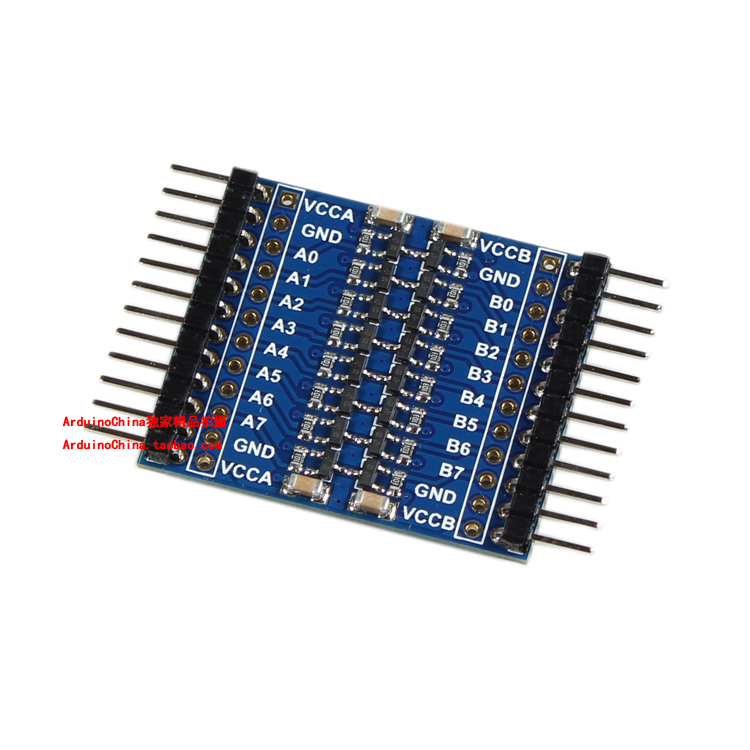

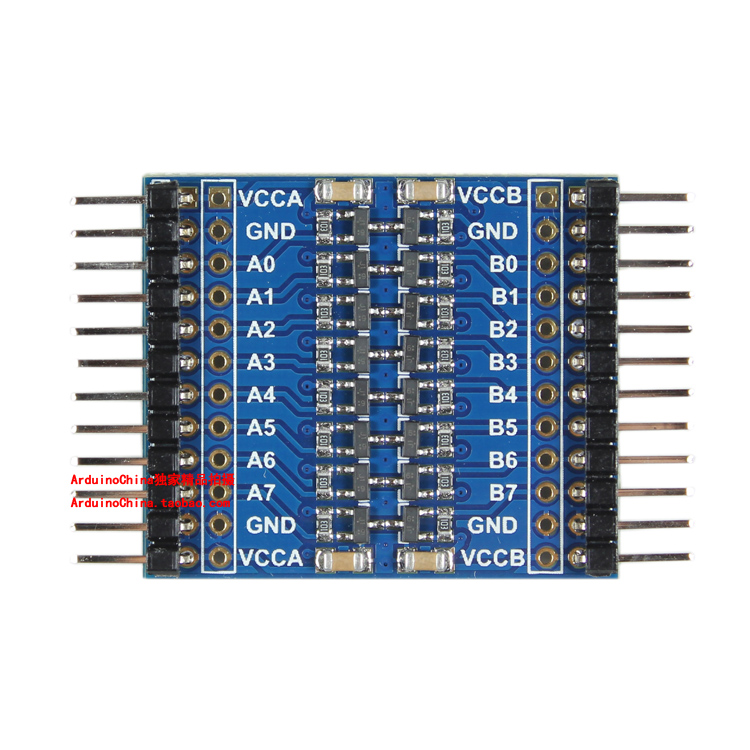

Bi-directional Logical Voltage Conversion for Raspberry Pi

Raspberry Pi 8 level conversion module bi-directional conversion between 3.3V and 5V

ใช้ Raspberry Pi ร่วมกับ Sensor ได้ยากใช่รึเปล่าครับ...  โมดูลนี้ช่วยแปลงระดับแรงดันให้อยู่ระหว่าง 3.3 และ 5 (ได้ทั้งสองทิศทาง) ทำให้สามารถใช้ sensor ของ Arduino ได้อีกมากมายครับ ใน Version 2 นี้ ผู้ผลิตยังใส่ Filter เพื่อกรองความถี่สูงให้อีกด้วย ใช้ได้กับ RPi ทุกรุ่นครับ

The V2 upgrade version reads as follows:

1.VCCA and VCCB each increased by a group of power supply interface (eg: PI pick .V1 version 5V sensor VCCA, VCCB 3.3V and 5V power connection after, there is no extra 5V power port to power the sensor .V2 the new two sides have increased Power supply port .5V a group of sensors can be plugged directly into the VCCB, users do not have their own power in the DIY line.)

2.V2 version adds four filter capacitors in the power supply connector, with respect to V1 is more stable and reliable.

Product Features:

• Because Raspberry Pi is 3.3V GPIO, so take the conventional 5V sensor inconvenient. Therefore, this product to achieve 8-channel high-voltage and low-voltage logic bidirectional logic conversion, two-way conversion between Ax and Bx.
• Conversion level range: 1.8V-6V

Instructions to 3.3V, 5V system conversion, for example

• VCCA pick Raspberry Pi 3.3V power
• VCCB connect 5V power supply (may be an external 5V power supply)
• GND with negative power supply, two power supply of land
• Ax input Raspberry Pi 3.3V TTL level, Bx sensor module outputs 5V TTL level
• Bx Input 5V TTL level electronic modules, Ax Raspberry Pi 3.3V TTL output level
