2-Ch GMSL Camera Adapter Board, Equipped With MAX9296A Deserializer, High-Speed And Low-Latency Serial Transmission, Compatible With Jetson Orin (แท้จาก WaveShare)

2-Ch GMSL Camera Adapter Board, Equipped With MAX9296A Deserializer, High-Speed And Low-Latency Serial Transmission, Compatible With Jetson Orin (แท้จาก WaveShare)
2-Ch GMSL Camera Adapter Board, Equipped With MAX9296A Deserializer, High-Speed And Low-Latency Serial Transmission, Compatible With Jetson Orin (แท้จาก WaveShare)2-Ch GMSL Camera Adapter Board, Equipped With MAX9296A Deserializer, High-Speed And Low-Latency Serial Transmission, Compatible With Jetson Orin (แท้จาก WaveShare)2-Ch GMSL Camera Adapter Board, Equipped With MAX9296A Deserializer, High-Speed And Low-Latency Serial Transmission, Compatible With Jetson Orin (แท้จาก WaveShare)2-Ch GMSL Camera Adapter Board, Equipped With MAX9296A Deserializer, High-Speed And Low-Latency Serial Transmission, Compatible With Jetson Orin (แท้จาก WaveShare)2-Ch GMSL Camera Adapter Board, Equipped With MAX9296A Deserializer, High-Speed And Low-Latency Serial Transmission, Compatible With Jetson Orin (แท้จาก WaveShare)2-Ch GMSL Camera Adapter Board, Equipped With MAX9296A Deserializer, High-Speed And Low-Latency Serial Transmission, Compatible With Jetson Orin (แท้จาก WaveShare)
รหัสสินค้า BR00320
หมวดหมู่ Camera / Vision
ราคา 6,550.00 บาท
สถานะสินค้า พร้อมส่ง
จำนวน
ชิ้น
หยิบลงตะกร้า
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay
Tags : Camera, Camera module, GMSL Camera Adapter, Camera Adapter, MAX9296A Deserialize, Jetson orin

รายละเอียดสินค้า

ดูรายละเอีดการใช้งาน ตัวอย่างการ config และ driver ได้ที่ Click

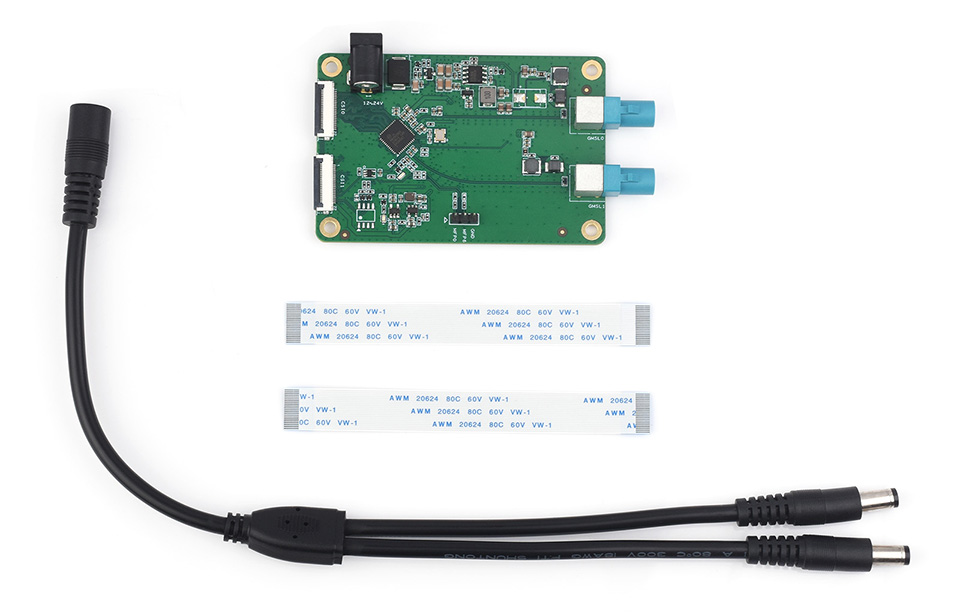

สินค้าประกอบด้วย

Weight: 0.3 kg

MAX9296-GMSL-Camera-Board x1

MAX9296-GMSL-Camera-Board
2-Ch GMSL Camera Adapter

Adopts MAX9296A Deserializer, Compatible With Jetson Orin

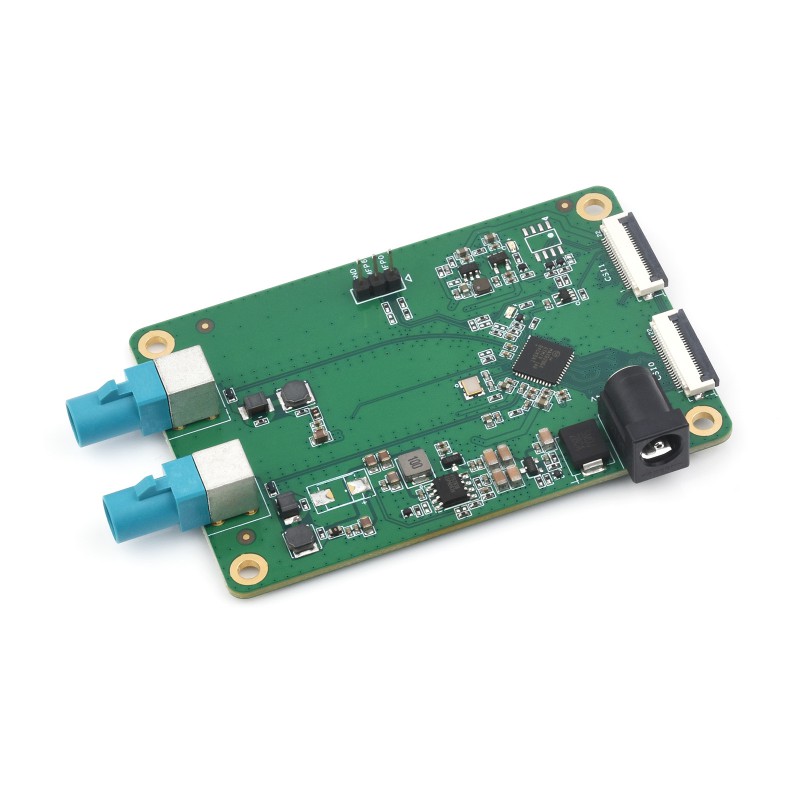

 2-ch GMSL Camera adapter Board, front view
Product Introduction

The MAX9296-GMSL-Camera-Board is a GMSL camera adapter that allows up to two cameras to be connected to the Jetson Orin Nano / NX host board. Compatible with both GMSL1 and GMSL2 protocol interfaces through software configuration. Adopts MAX9296A chip, specially designed for applications that require high-bandwidth and low-latency video transmission. Suitable for automatic driving, machine vision, intelligent security and other fields.

GMSL (Gigabit Multimedia Serial Link) is a high-speed serial transmission technology designed for high-bandwidth multimedia data transmission, with the advantages of long-distance, low-delay, high anti-interference and simple wiring. It is mainly used in automotive electronics and industrial applications, and is capable of transmitting high-definition video, audio, and data signals over one cable. By using coaxial or twisted-pair cables, GMSL can achieve long-distance signal transmission.

Features At A Glance
  • Supports simultaneous access to two GMSL cameras (IMX390, IMX490, ISX031, OX03C, AR0820)
  • Adopts MAX9296A serializer solution
  • Supports Jetson Orin Nano / Jetson Orin NX host board
  • Supports triggering via internal GPIO or external input signals
  • Supports PoC 12V power supply
Specifications
DESERIALIZER MAXIM(ADI) MAX9296A
HOST SUPPORT Jetson Orin NX / Nano development kit
SERIALIZER MODEL SUPPORT MAX9295, MAX96717, MAX96705, etc.
GMSL INPUT 2-ch GMSL2 (compatible with GMSL1) cameras
TRIGGER INPUT Supports triggering via internal GPIO or external input signals
INPUT INTERFACE 2 × MATE _ AX FAKRA connectors
OUTPUT INTERFACE 2 × 22-Pin CSI interfaces
GMSL CAMERA SUPPORT IMX390, IMX490, ISX031, OX03C, AR0820, etc.
POWER SUPPLY 12V ~ 20V DC input
OPERATING TEMPERATURE -20°C ~ 65°C

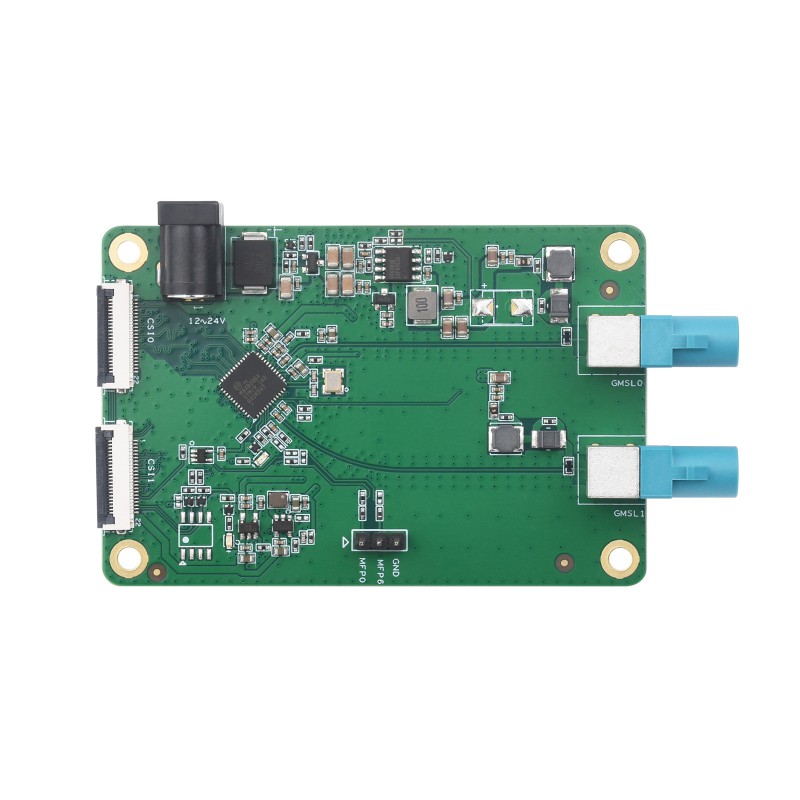

What’s On Board

2-ch GMSL Camera adapter Board, onboard components

Application Scenarios
2-ch GMSL Camera adapter Board, suitable for Robotic Autonomous Driving

Robotic Autonomous Driving


2-ch GMSL Camera adapter Board, suitable for Car Surround View

Car Surround View


2-ch GMSL Camera adapter Board, suitable for Driver Assistance and Vision Fusion

Driver Assistance and Vision Fusion


2-ch GMSL Camera adapter Board, suitable for Electronic Rear-View Mirror

Electronic Rear-View Mirror


2-ch GMSL Camera adapter Board, suitable for Unmanned Smart Factory Production

Unmanned Smart Factory Production


2-ch GMSL Camera adapter Board, suitable for Smart City

Smart City

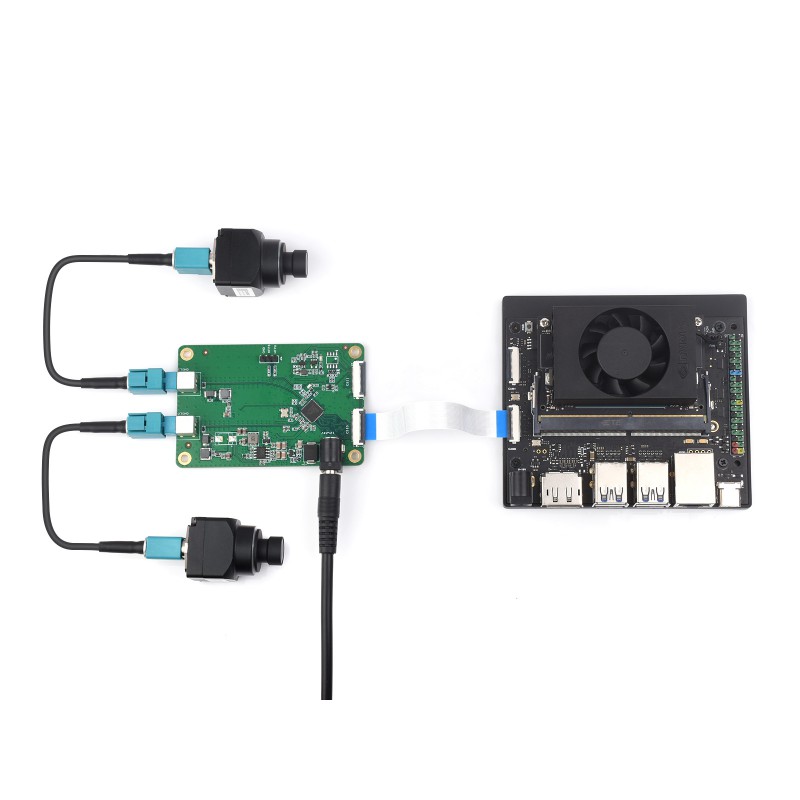

Application Example

2-ch GMSL Camera adapter Board, connecting with Jetson Orin NX Kit

* for reference only, the Jetson Orin NX Kit and GMSL cameras are NOT included, please check the Package Content for the detailed part list.


Outline Dimensions
2-ch GMSL Camera adapter Board, outline dimensions
