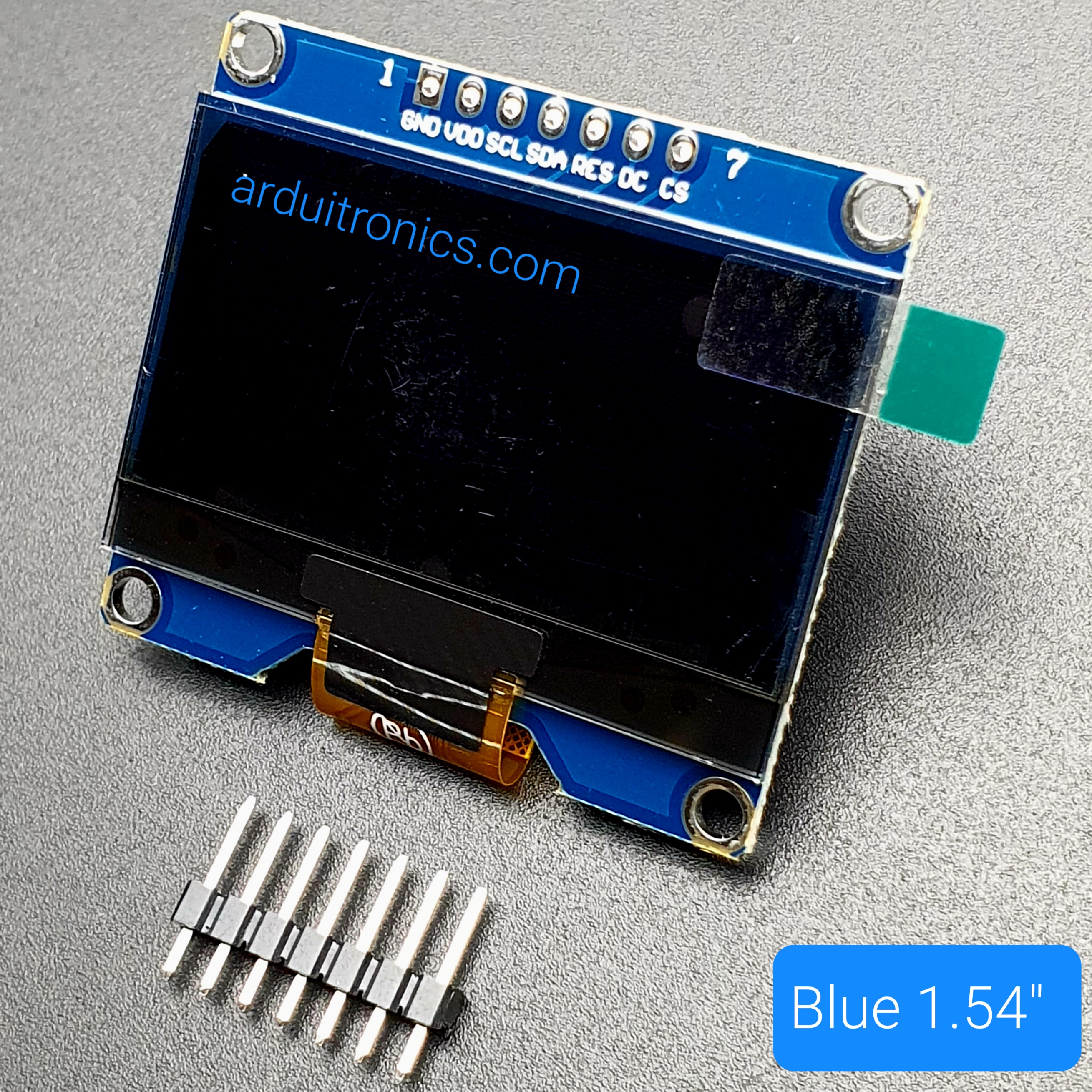

จอแสดงผล OLED 128x64 แบบ I2C SPI ขนาด 1.54นิ้ว สีน้ำเงิน SSD1309 ยังไม่บัดกรี
รายละเอียดสินค้า
- ขนาดจอ 1.54นิ้ว
- สีจอแสดงผล สีน้ำเงิน
- การส่งข้อมูล I2C SPI
- ไดเวอร์ SSD1309
วิธีการต่ออุปกรณ์ สอนใช้งาน Arduino จอแสดงผล OLED 128x64 แบบ I2C SPI ขนาด 1.54นิ้ว
1. เชื่อมต่ออุปกรณ์ตามด้านล่าง
Arduino UNO R3 -> จอแสดงผล OLED 128x64 แบบ I2C SPI ขนาด 1.54นิ้ว
• 5V -> VCC
• GND -> GND
• A4 -> SDA
• A5 -> SCL
2. เมื่อเชื่อมต่ออุปกรณ์เรียบร้อยแล้ว ให้ทำการดาวน์โหลด Library จากลิ้งค์ข้างล่าง
วิธีลง Library ให้ดูตัวอย่างในบทความนี้
1
/**************************************************************************
2
This is an example for our Monochrome OLEDs based on SSD1306 drivers
3
4
Pick one up today in the adafruit shop!
5
------> http://www.adafruit.com/category/63_98
6
7
This example is for a 128x64 pixel display using I2C to communicate
8
3 pins are required to interface (two I2C and one reset).
9
10
Adafruit invests time and resources providing this open
11
source code, please support Adafruit and open-source
12
hardware by purchasing products from Adafruit!
13
14
Written by Limor Fried/Ladyada for Adafruit Industries,
15
with contributions from the open source community.
16
BSD license, check license.txt for more information
17
All text above, and the splash screen below must be
18
included in any redistribution.
19
**************************************************************************/
20
21
#include <SPI.h>
22
#include <Wire.h>
23
#include <Adafruit_GFX.h>
24
#include <Adafruit_SSD1306.h>
25
26
#define SCREEN_WIDTH 128 // OLED display width, in pixels
27
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
28
29
// Declaration for an SSD1306 display connected to I2C (SDA, SCL pins)
30
// The pins for I2C are defined by the Wire-library.
31
// On an arduino UNO: A4(SDA), A5(SCL)
32
// On an arduino MEGA 2560: 20(SDA), 21(SCL)
33
// On an arduino LEONARDO: 2(SDA), 3(SCL), ...
34
#define OLED_RESET -1 // Reset pin # (or -1 if sharing Arduino reset pin)
35
#define SCREEN_ADDRESS 0x3C ///< See datasheet for Address; 0x3D for 128x64, 0x3C for 128x32
36
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
37
38
#define NUMFLAKES 10 // Number of snowflakes in the animation example
39
40
#define LOGO_HEIGHT 16
41
#define LOGO_WIDTH 16
42
static const unsigned char PROGMEM logo_bmp[] =
43
{ 0b00000000, 0b11000000,
44
0b00000001, 0b11000000,
45
0b00000001, 0b11000000,
46
0b00000011, 0b11100000,
47
0b11110011, 0b11100000,
48
0b11111110, 0b11111000,
49
0b01111110, 0b11111111,
50
0b00110011, 0b10011111,
51
0b00011111, 0b11111100,
52
0b00001101, 0b01110000,
53
0b00011011, 0b10100000,
54
0b00111111, 0b11100000,
55
0b00111111, 0b11110000,
56
0b01111100, 0b11110000,
57
0b01110000, 0b01110000,
58
0b00000000, 0b00110000 };
59
60
void setup() {
61
Serial.begin(9600);
62
63
// SSD1306_SWITCHCAPVCC = generate display voltage from 3.3V internally
64
if(!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
65
Serial.println(F("SSD1306 allocation failed"));
66
for(;;); // Don't proceed, loop forever
67
}
68
69
// Show initial display buffer contents on the screen --
70
// the library initializes this with an Adafruit splash screen.
71
display.display();
72
delay(2000); // Pause for 2 seconds
73
74
// Clear the buffer
75
display.clearDisplay();
76
77
// Draw a single pixel in white
78
display.drawPixel(10, 10, SSD1306_WHITE);
79
80
// Show the display buffer on the screen. You MUST call display() after
81
// drawing commands to make them visible on screen!
82
display.display();
83
delay(2000);
84
// display.display() is NOT necessary after every single drawing command,
85
// unless that's what you want...rather, you can batch up a bunch of
86
// drawing operations and then update the screen all at once by calling
87
// display.display(). These examples demonstrate both approaches...
88
89
testdrawline(); // Draw many lines
90
91
testdrawrect(); // Draw rectangles (outlines)
92
93
testfillrect(); // Draw rectangles (filled)
94
95
testdrawcircle(); // Draw circles (outlines)
96
97
testfillcircle(); // Draw circles (filled)
98
99
testdrawroundrect(); // Draw rounded rectangles (outlines)
100
101
testfillroundrect(); // Draw rounded rectangles (filled)
102
103
testdrawtriangle(); // Draw triangles (outlines)
104
105
testfilltriangle(); // Draw triangles (filled)
106
107
testdrawchar(); // Draw characters of the default font
108
109
testdrawstyles(); // Draw 'stylized' characters
110
111
testscrolltext(); // Draw scrolling text
112
113
testdrawbitmap(); // Draw a small bitmap image
114
115
// Invert and restore display, pausing in-between
116
display.invertDisplay(true);
117
delay(1000);
118
display.invertDisplay(false);
119
delay(1000);
120
121
testanimate(logo_bmp, LOGO_WIDTH, LOGO_HEIGHT); // Animate bitmaps
122
}
123
124
void loop() {
125
}
126
127
void testdrawline() {
128
int16_t i;
129
130
display.clearDisplay(); // Clear display buffer
131
132
for(i=0; i<display.width(); i+=4) {
133
display.drawLine(0, 0, i, display.height()-1, SSD1306_WHITE);
134
display.display(); // Update screen with each newly-drawn line
135
delay(1);
136
}
137
for(i=0; i<display.height(); i+=4) {
138
display.drawLine(0, 0, display.width()-1, i, SSD1306_WHITE);
139
display.display();
140
delay(1);
141
}
142
delay(250);
143
144
display.clearDisplay();
145
146
for(i=0; i<display.width(); i+=4) {
147
display.drawLine(0, display.height()-1, i, 0, SSD1306_WHITE);
148
display.display();
149
delay(1);
150
}
151
for(i=display.height()-1; i>=0; i-=4) {
152
display.drawLine(0, display.height()-1, display.width()-1, i, SSD1306_WHITE);
153
display.display();
154
delay(1);
155
}
156
delay(250);
157
158
display.clearDisplay();
159
160
for(i=display.width()-1; i>=0; i-=4) {
161
display.drawLine(display.width()-1, display.height()-1, i, 0, SSD1306_WHITE);
162
display.display();
163
delay(1);
164
}
165
for(i=display.height()-1; i>=0; i-=4) {
166
display.drawLine(display.width()-1, display.height()-1, 0, i, SSD1306_WHITE);
167
display.display();
168
delay(1);
169
}
170
delay(250);
171
172
display.clearDisplay();
173
174
for(i=0; i<display.height(); i+=4) {
175
display.drawLine(display.width()-1, 0, 0, i, SSD1306_WHITE);
176
display.display();
177
delay(1);
178
}
179
for(i=0; i<display.width(); i+=4) {
180
display.drawLine(display.width()-1, 0, i, display.height()-1, SSD1306_WHITE);
181
display.display();
182
delay(1);
183
}
184
185
delay(2000); // Pause for 2 seconds
186
}
187
188
void testdrawrect(void) {
189
display.clearDisplay();
190
191
for(int16_t i=0; i<display.height()/2; i+=2) {
192
display.drawRect(i, i, display.width()-2*i, display.height()-2*i, SSD1306_WHITE);
193
display.display(); // Update screen with each newly-drawn rectangle
194
delay(1);
195
}
196
197
delay(2000);
198
}
199
200
void testfillrect(void) {
201
display.clearDisplay();
202
203
for(int16_t i=0; i<display.height()/2; i+=3) {
204
// The INVERSE color is used so rectangles alternate white/black
205
display.fillRect(i, i, display.width()-i*2, display.height()-i*2, SSD1306_INVERSE);
206
display.display(); // Update screen with each newly-drawn rectangle
207
delay(1);
208
}
209
210
delay(2000);
211
}
212
213
void testdrawcircle(void) {
214
display.clearDisplay();
215
216
for(int16_t i=0; i<max(display.width(),display.height())/2; i+=2) {
217
display.drawCircle(display.width()/2, display.height()/2, i, SSD1306_WHITE);
218
display.display();
219
delay(1);
220
}
221
222
delay(2000);
223
}
224
225
void testfillcircle(void) {
226
display.clearDisplay();
227
228
for(int16_t i=max(display.width(),display.height())/2; i>0; i-=3) {
229
// The INVERSE color is used so circles alternate white/black
230
display.fillCircle(display.width() / 2, display.height() / 2, i, SSD1306_INVERSE);
231
display.display(); // Update screen with each newly-drawn circle
232
delay(1);
233
}
234
235
delay(2000);
236
}
237
238
void testdrawroundrect(void) {
239
display.clearDisplay();
240
241
for(int16_t i=0; i<display.height()/2-2; i+=2) {
242
display.drawRoundRect(i, i, display.width()-2*i, display.height()-2*i,
243
display.height()/4, SSD1306_WHITE);
244
display.display();
245
delay(1);
246
}
247
248
delay(2000);
249
}
250
251
void testfillroundrect(void) {
252
display.clearDisplay();
253
254
for(int16_t i=0; i<display.height()/2-2; i+=2) {
255
// The INVERSE color is used so round-rects alternate white/black
256
display.fillRoundRect(i, i, display.width()-2*i, display.height()-2*i,
257
display.height()/4, SSD1306_INVERSE);
258
display.display();
259
delay(1);
260
}
261
262
delay(2000);
263
}
264
265
void testdrawtriangle(void) {
266
display.clearDisplay();
267
268
for(int16_t i=0; i<max(display.width(),display.height())/2; i+=5) {
269
display.drawTriangle(
270
display.width()/2 , display.height()/2-i,
271
display.width()/2-i, display.height()/2+i,
272
display.width()/2+i, display.height()/2+i, SSD1306_WHITE);
273
display.display();
274
delay(1);
275
}
276
277
delay(2000);
278
}
279
280
void testfilltriangle(void) {
281
display.clearDisplay();
282
283
for(int16_t i=max(display.width(),display.height())/2; i>0; i-=5) {
284
// The INVERSE color is used so triangles alternate white/black
285
display.fillTriangle(
286
display.width()/2 , display.height()/2-i,
287
display.width()/2-i, display.height()/2+i,
288
display.width()/2+i, display.height()/2+i, SSD1306_INVERSE);
289
display.display();
290
delay(1);
291
}
292
293
delay(2000);
294
}
295
296
void testdrawchar(void) {
297
display.clearDisplay();
298
299
display.setTextSize(1); // Normal 1:1 pixel scale
300
display.setTextColor(SSD1306_WHITE); // Draw white text
301
display.setCursor(0, 0); // Start at top-left corner
302
display.cp437(true); // Use full 256 char 'Code Page 437' font
303
304
// Not all the characters will fit on the display. This is normal.
305
// Library will draw what it can and the rest will be clipped.
306
for(int16_t i=0; i<256; i++) {
307
if(i == '\n') display.write(' ');
308
else display.write(i);
309
}
310
311
display.display();
312
delay(2000);
313
}
314
315
void testdrawstyles(void) {
316
display.clearDisplay();
317
318
display.setTextSize(1); // Normal 1:1 pixel scale
319
display.setTextColor(SSD1306_WHITE); // Draw white text
320
display.setCursor(0,0); // Start at top-left corner
321
display.println(F("Arduitronics!"));
322
323
display.setTextColor(SSD1306_BLACK, SSD1306_WHITE); // Draw 'inverse' text
324
display.println(3.141592);
325
326
display.setTextSize(2); // Draw 2X-scale text
327
display.setTextColor(SSD1306_WHITE);
328
display.print(F("0x")); display.println(0xDEADBEEF, HEX);
329
330
display.display();
331
delay(2000);
332
}
333
334
void testscrolltext(void) {
335
display.clearDisplay();
336
337
display.setTextSize(2); // Draw 2X-scale text
338
display.setTextColor(SSD1306_WHITE);
339
display.setCursor(10, 0);
340
display.println(F("scroll"));
341
display.display(); // Show initial text
342
delay(100);
343
344
// Scroll in various directions, pausing in-between:
345
display.startscrollright(0x00, 0x0F);
346
delay(2000);
347
display.stopscroll();
348
delay(1000);
349
display.startscrollleft(0x00, 0x0F);
350
delay(2000);
351
display.stopscroll();
352
delay(1000);
353
display.startscrolldiagright(0x00, 0x07);
354
delay(2000);
355
display.startscrolldiagleft(0x00, 0x07);
356
delay(2000);
357
display.stopscroll();
358
delay(1000);
359
}
360
361
void testdrawbitmap(void) {
362
display.clearDisplay();
363
364
display.drawBitmap(
365
(display.width() - LOGO_WIDTH ) / 2,
366
(display.height() - LOGO_HEIGHT) / 2,
367
logo_bmp, LOGO_WIDTH, LOGO_HEIGHT, 1);
368
display.display();
369
delay(1000);
370
}
371
372
#define XPOS 0 // Indexes into the 'icons' array in function below
373
#define YPOS 1
374
#define DELTAY 2
375
376
void testanimate(const uint8_t *bitmap, uint8_t w, uint8_t h) {
377
int8_t f, icons[NUMFLAKES][3];
378
379
// Initialize 'snowflake' positions
380
for(f=0; f< NUMFLAKES; f++) {
381
icons[f][XPOS] = random(1 - LOGO_WIDTH, display.width());
382
icons[f][YPOS] = -LOGO_HEIGHT;
383
icons[f][DELTAY] = random(1, 6);
384
Serial.print(F("x: "));
385
Serial.print(icons[f][XPOS], DEC);
386
Serial.print(F(" y: "));
387
Serial.print(icons[f][YPOS], DEC);
388
Serial.print(F(" dy: "));
389
Serial.println(icons[f][DELTAY], DEC);
390
}
391
392
for(;;) { // Loop forever...
393
display.clearDisplay(); // Clear the display buffer
394
395
// Draw each snowflake:
396
for(f=0; f< NUMFLAKES; f++) {
397
display.drawBitmap(icons[f][XPOS], icons[f][YPOS], bitmap, w, h, SSD1306_WHITE);
398
}
399
400
display.display(); // Show the display buffer on the screen
401
delay(200); // Pause for 1/10 second
402
403
// Then update coordinates of each flake...
404
for(f=0; f< NUMFLAKES; f++) {
405
icons[f][YPOS] += icons[f][DELTAY];
406
// If snowflake is off the bottom of the screen...
407
if (icons[f][YPOS] >= display.height()) {
408
// Reinitialize to a random position, just off the top
409
icons[f][XPOS] = random(1 - LOGO_WIDTH, display.width());
410
icons[f][YPOS] = -LOGO_HEIGHT;
411
icons[f][DELTAY] = random(1, 6);
412
}
413
}
414
}
415
}
วิธีการชำระเงิน
ชำระเงินค่าสินค้าโดยการโอนเงินเข้าบัญชีธนาคาร KBANK, SCB, BBL,TMB
กรุณาเก็บหลักฐานการโอนเงินของท่านไว้เพื่อแจ้งการชำระเงินด้วยค่ะ
ท่านสามารถแจ้งการชำระเงินผ่านระบบอัตโนมัติได้โดย Click Link ข้างล่างค่ะ
https://www.arduitronics.com/informpayment
ชำระเงินผ่านธนาคาร
บมจ. ธนาคารกสิกรไทย
สาขาเซ็นทรัล แจ้งวัฒนะ ออมทรัพย์
บจก. จีเจ เทค
054-3-24957-2
ธนาคารไทยพาณิชย์ จำกัด (มหาชน)
สาขาเซ็นทรัล แจ้งวัฒนะ ออมทรัพย์
บจก. จีเจ เทค
429-032188-8
ธนาคารกรุงเทพ จำกัด (มหาชน)
สาขาเซนทรัล พระราม 3 สะสมทรัพย์
บจ. จีเจ เทค
086-7-268583
ธนาคารทหารไทยธนชาต จำกัด (มหาชน)
สาขาเซนทรัล พระราม 3 กระแสรายวัน
บจก. จีเจ เทค
2121057935
@rfm0967y
ติดต่อสอบถาม
Join เป็นสมาชิกร้านค้า
ร้านArduitronics
/www.arduitronics.com/
สมัครสมาชิกร้านนี้ เพื่อรับสิทธิพิเศษ
MEMBER
สินค้าในตะกร้า ({{total_num}} รายการ)
ขออภัย ขณะนี้ยังไม่มีสินค้าในตะกร้า
ราคาสินค้าทั้งหมด
฿ {{price_format(total_price)}}
- ฿ {{price_format(discount.price)}}
ราคาสินค้าทั้งหมด
{{total_quantity}} ชิ้น
฿ {{price_format(after_product_price)}}
ราคาไม่รวมค่าจัดส่ง
➜ เลือกซื้อสินค้าเพิ่ม
