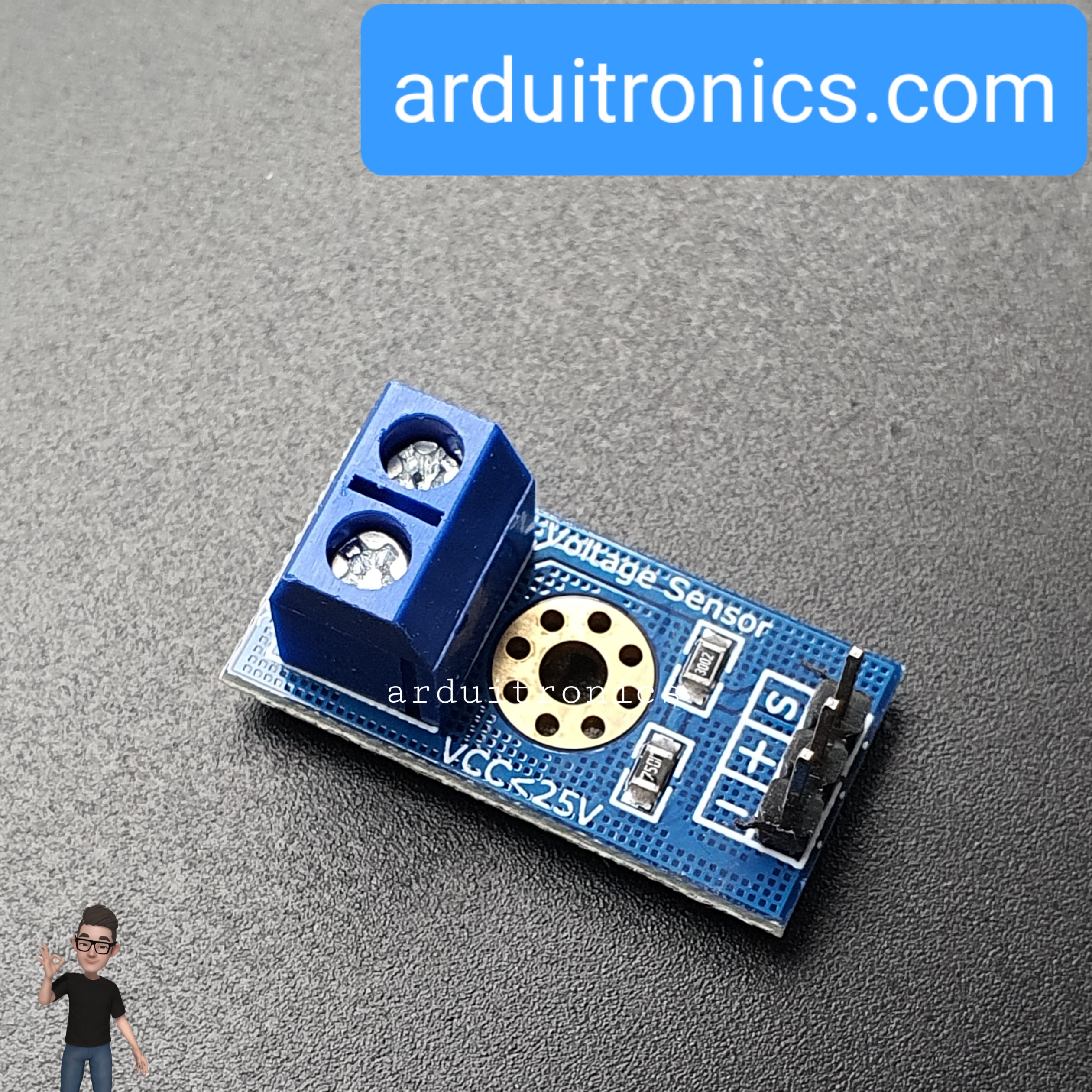

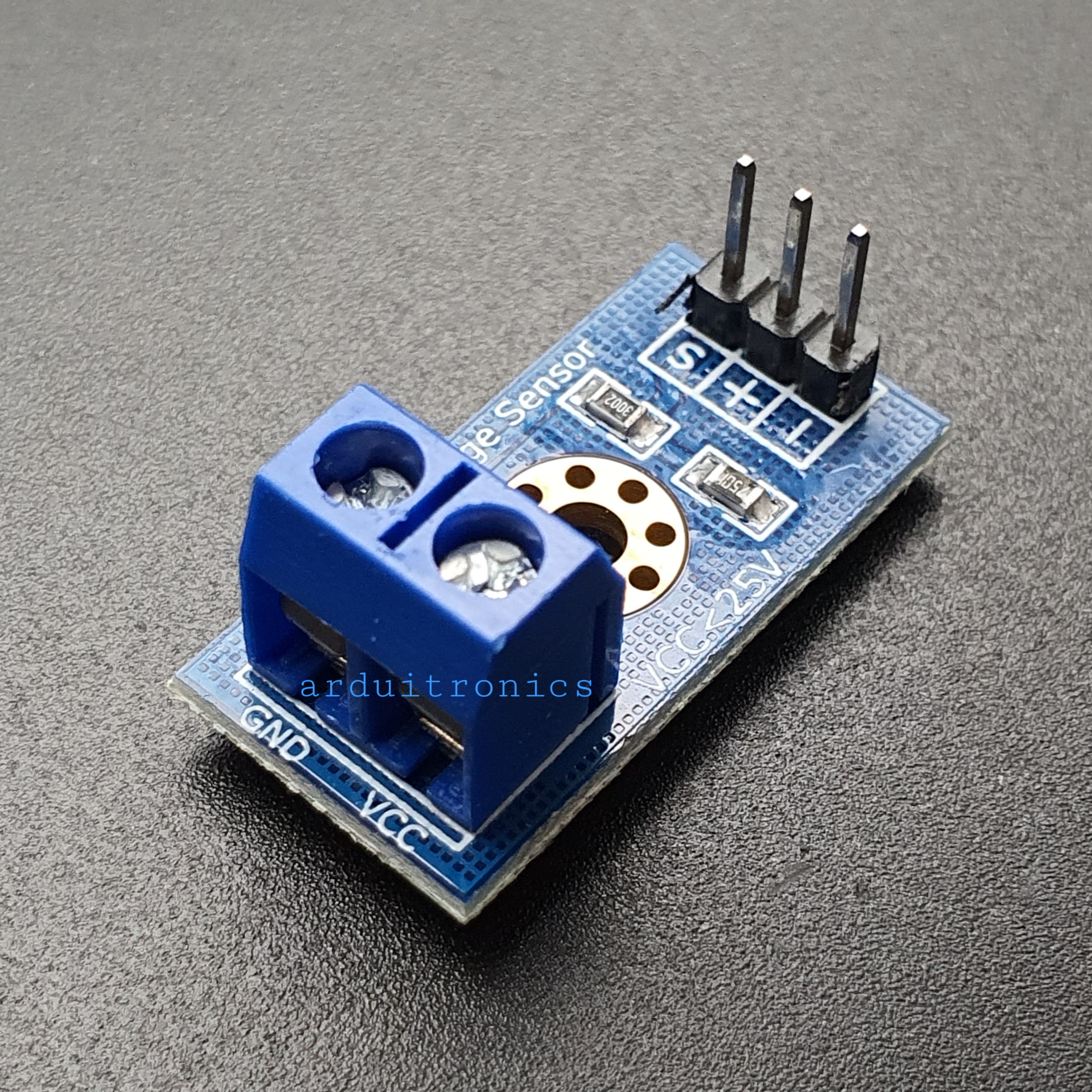

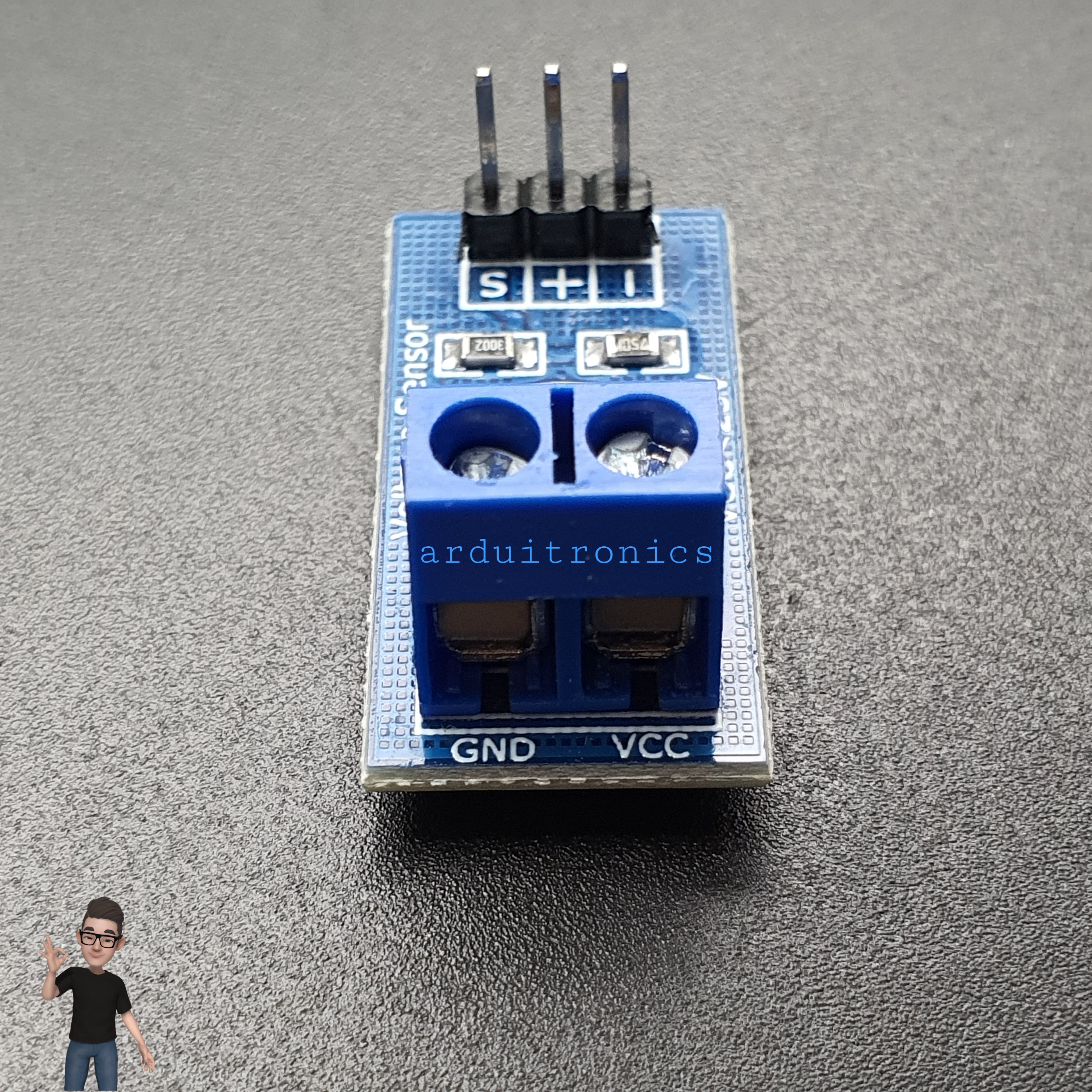

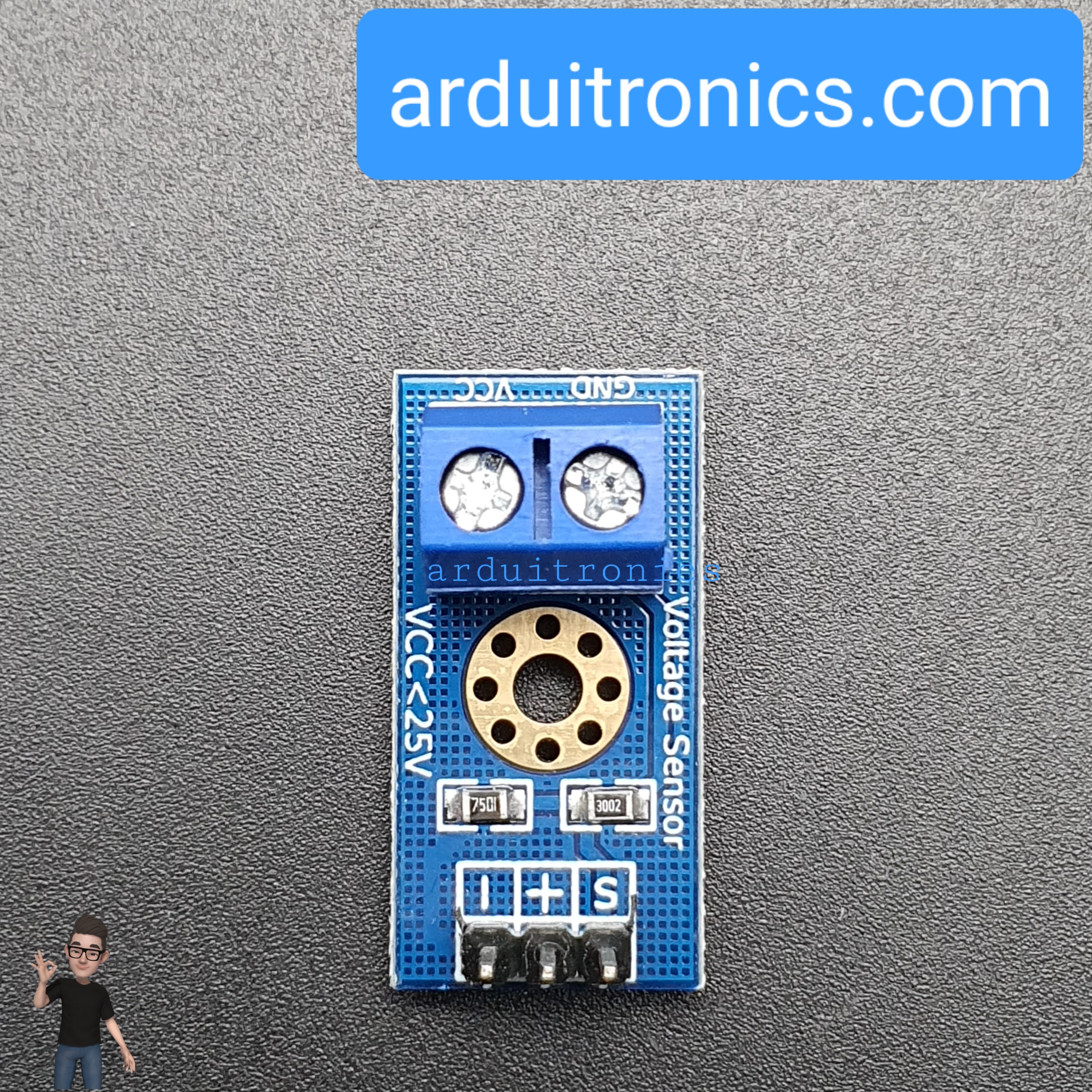

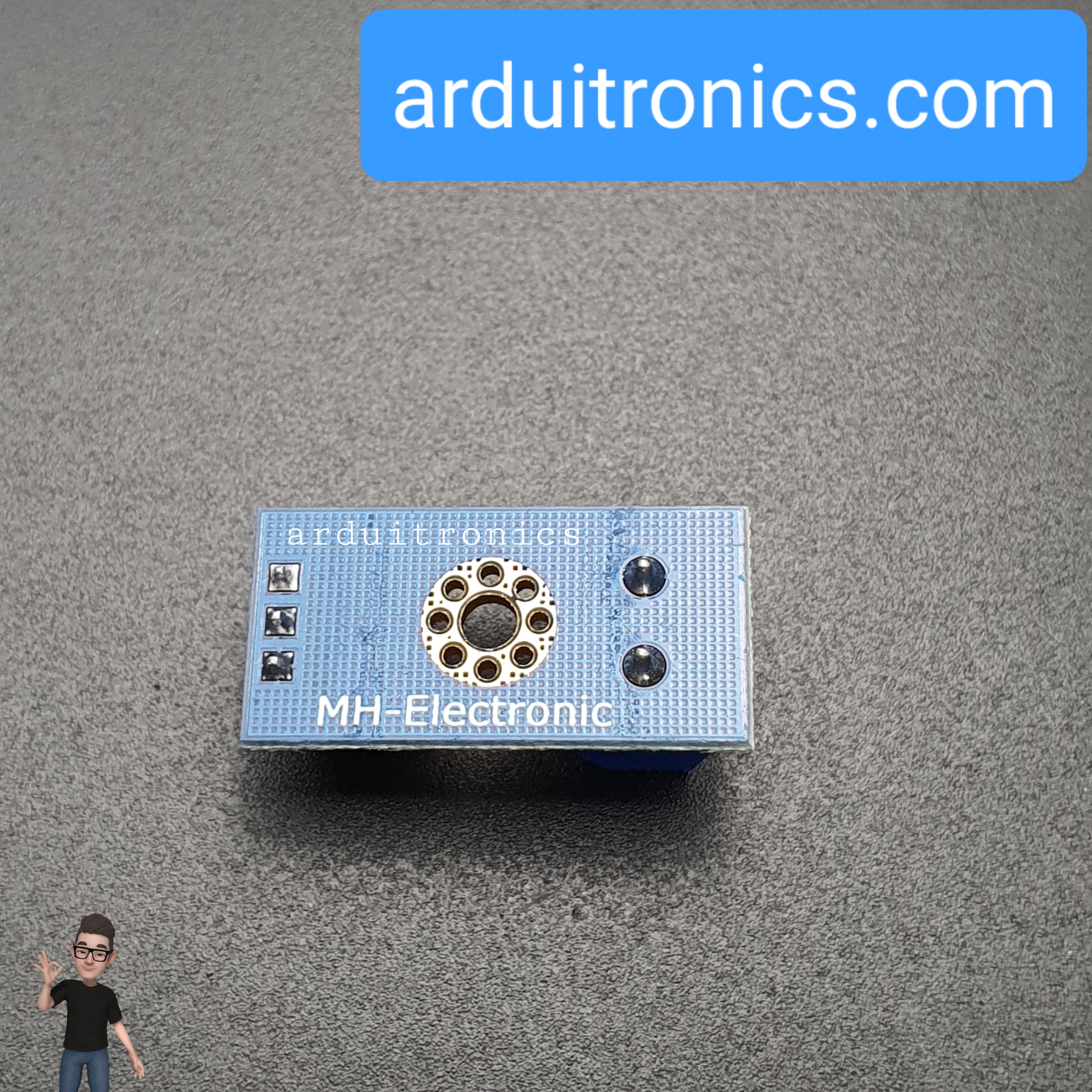

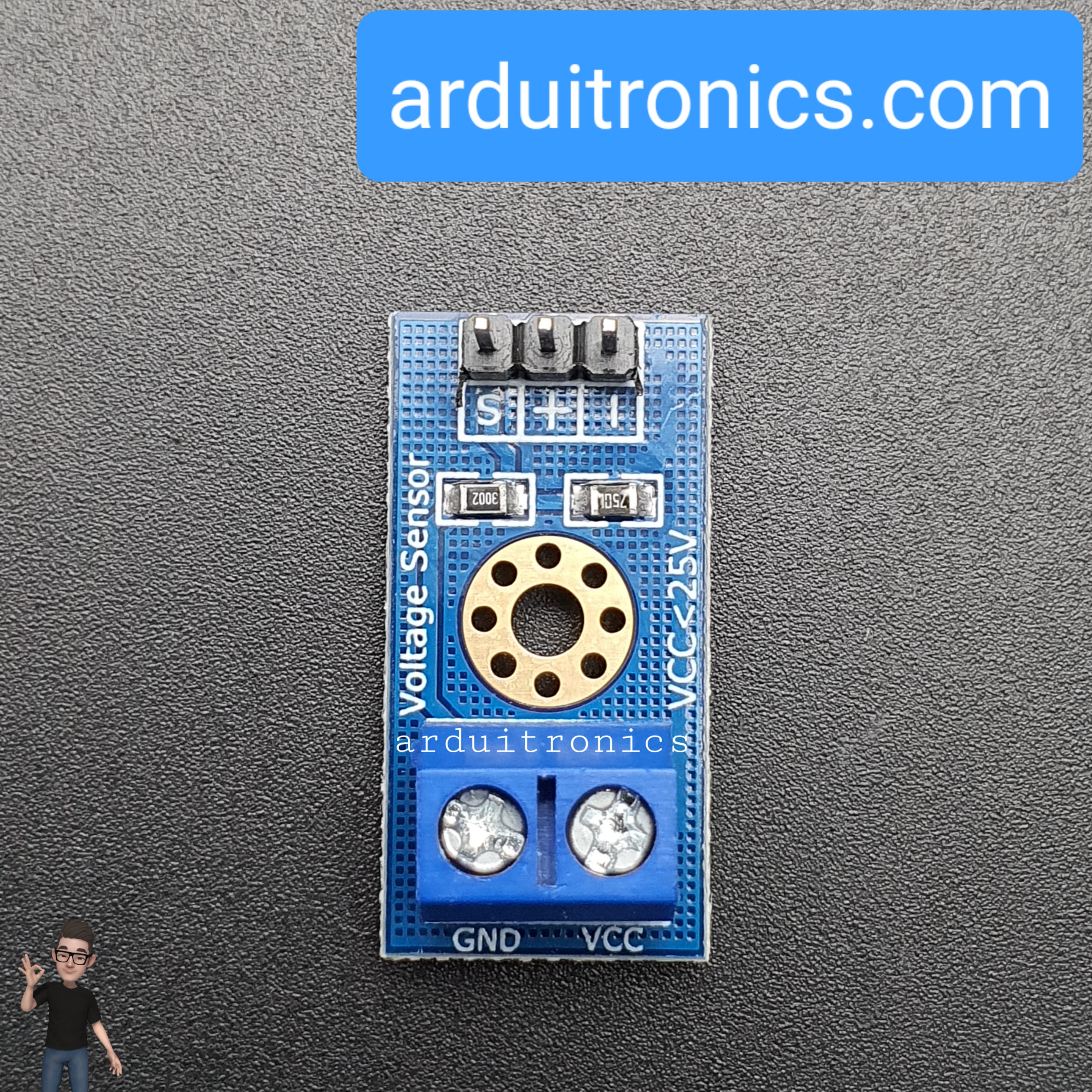

Arduino Standard Voltage Sensor Module (0-24 V) เซ็นเซอร์วัดแรงดัน

Arduino Standard Voltage Sensor Module (0-24 V) เซ็นเซอร์วัดแรงดัน
รหัสสินค้า AG00071
หมวดหมู่ Voltage / Current Sensor
ราคา 45.00 บาท
สถานะสินค้า พร้อมส่ง
ประเภท สินค้าใหม่
อัพเดทล่าสุด 28 พ.ค. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Share
Scan this!
Module description:
This module is based on the design principles of the resistor divider, enabling the terminal interface input voltage narrow five times, Arduino analog input voltage up to 5V, then the input voltage of the voltage detection module can not be greater than 5V × 5 = 25V (3.3V if used system, the input voltage can not exceed 3.3Vx5 = 16.5V). Because Arduino AVR chips used in 10 AD, so the simulation resolution of this module is 0.00489V (5V / 1023), so the minimum input voltage detection module detects voltage 0.00489V × 5 = 0.02445V.
Parameters:
input voltage range: DC0-25V
voltage detection range: DC0.02445V-25V
voltage analog resolution: 0.00489V
DC input interface: the positive terminal connected to VCC, GND negative pole
output interface: "+" then 5 / 3.3V, " - "then GND," s "AD pins connect the Arduino





ตัวอย่างโคด Arduino โมดล วัดแรงดันไฟฟ้า 0-24 โวลต์สำหรับ Arduino Standard Voltage Sensor Module For Arduino

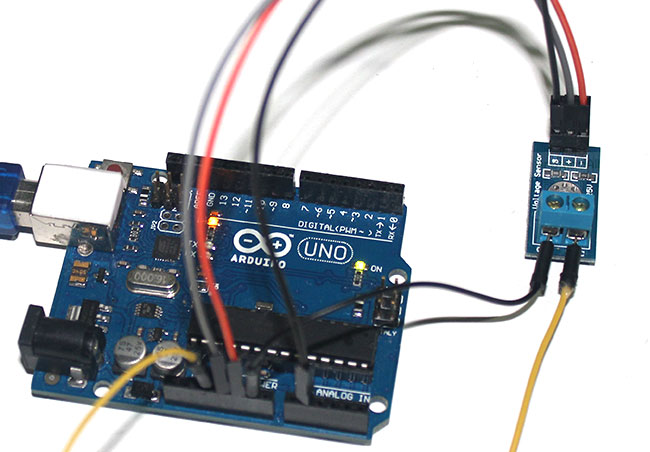

วิธีการต่อใช้งาน

  • ขา - ต่อกับ กราวน์
  • ขา + ต่อกับไฟ 5 หรือ 3.3 โวลต์
  • ขา S ต่อกับขา A1
  • ขา Vcc ต่อกับไฟที่ต้องการวัด
    - ถ้าบอร์ด arduino ใช้ไฟเลี้ยง 3.3V ไฟที่วัดได้สูงสุดคือ 16.5V
    - ถ้าบอร์ด arduino ใช้ไฟเลี้ยง 5V ไฟที่วัดได้สูงสุดคือ 24.9V
int val11;
float val2;

void setup()
{
Serial.begin(9600);
}
void loop()
{
float temp;
val11=analogRead(1);
temp=val11/4.092;
val11=(int)temp;//
val2=((val11%100)/10.0);
Serial.println(val2);
delay(1000);
}
