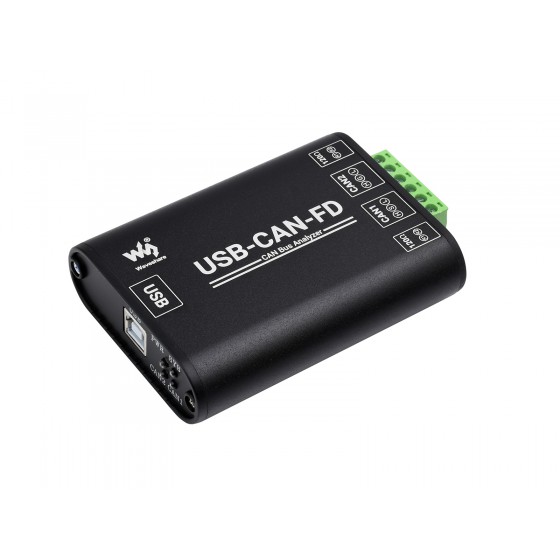

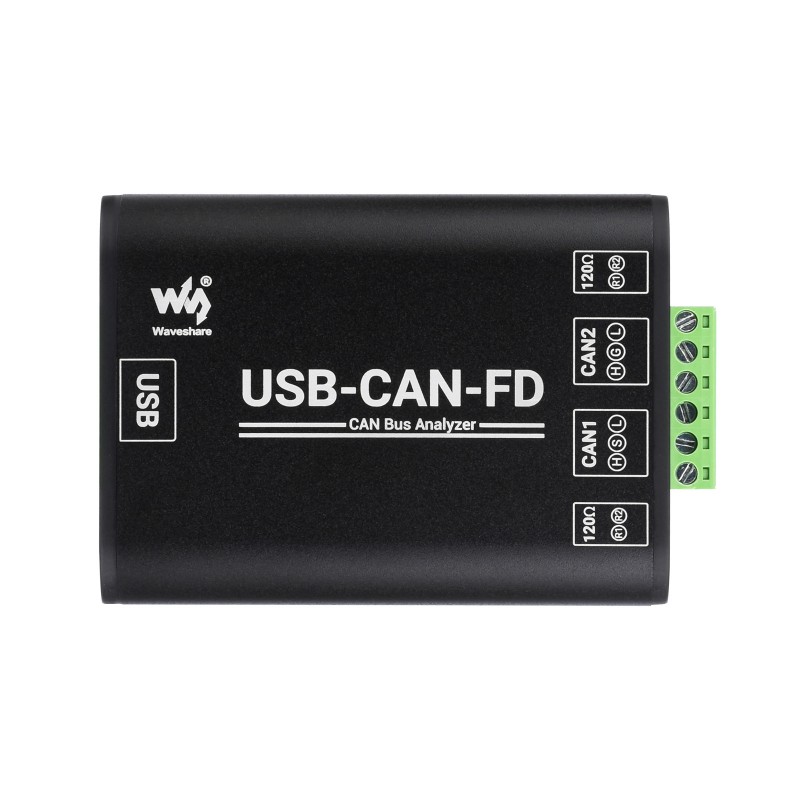

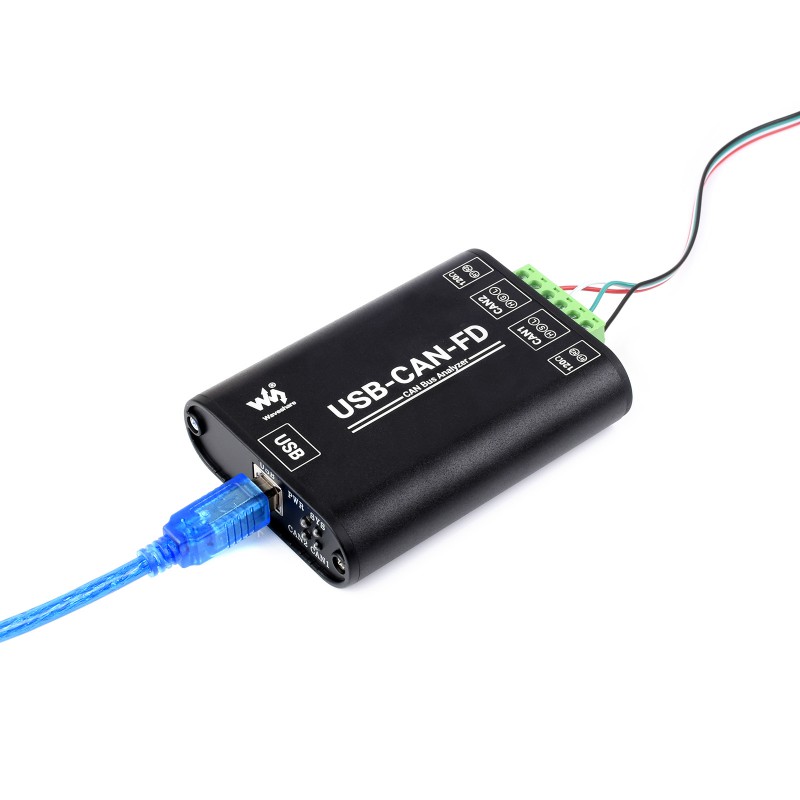

Industrial Grade CAN/CAN FD Bus Data Analyzer, USB to CAN FD Adapter, CAN/CAN FD Bus Communication Interface Card - Windows Support (แท้จาก Waveshare)
| รหัสสินค้า | AG00779 |
| หมวดหมู่ | CAN Bus / LIN Bus / OBD |
| ราคา | 3,985.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
Wiki: www.waveshare.com/wiki/USB-CAN-FD
Specifications
| PRODUCT TYPE | Industrial grade: USB to CAN FD interface converter, CAN/CAN FD bus communication interface card, CAN/CAN FD protocol data analyzer | |
|---|---|---|
| USB | Operating voltage | 5V (directly powered by USB port without external power supply) |
| Connector | USB-B | |
| CAN/CAN FD INTERFACE | CAN/CAN FD channel | Dual-channel: CAN1 and CAN2 (independent and full-isolated, isolated voltage: 3000V DC) |
| Connector | CAN bus screw terminal (OPEN6 5.08mm pitch) | |

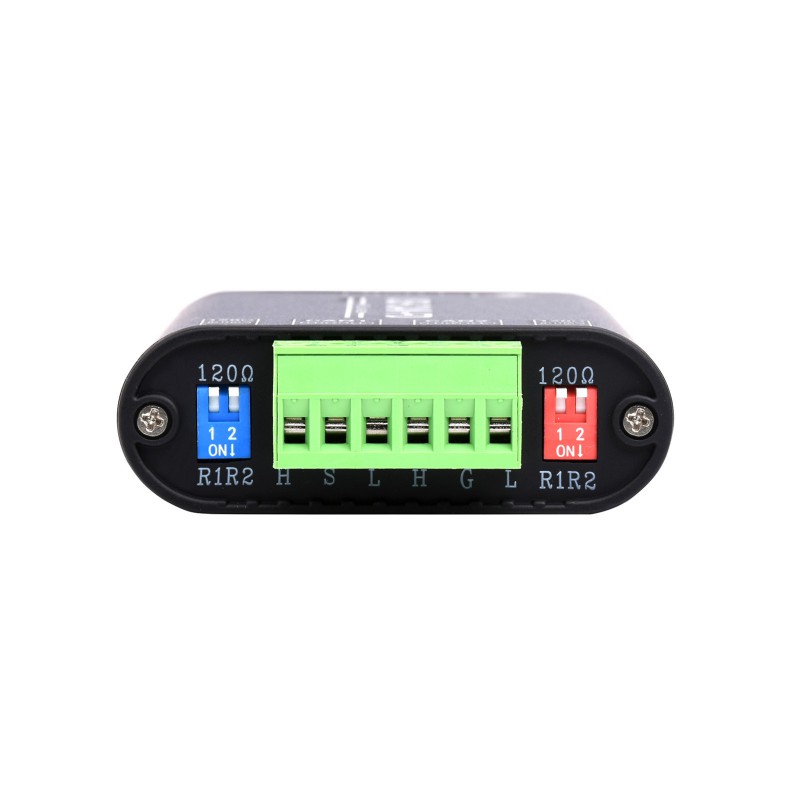

| Terminal resistor | Each CAN/CAN FD channel has two built-in 120Ω terminal resistors, which can be enabled by switch | |
| Baud Rate | 100Kbps~5Mbps (Configurable via software) | |
| Protocol Support | CAN2.0A, CAN2.0B, and ISO 11898-1 CAN FD protocol V.1.0 | |
| Transfer speed | The receiving and sending speed of each CAN/CAN FD channel can reach 20000 frames/s and 5000 frames/s | |
| Transmit buffer | 1500 frames receiving buffer and 64 frames sending buffer per channel (automatically retransmit when the transmission fails) | |
| INDICATORS | PWR | Power indicator |
| SYS | System status indicator, normally off; keeps on when there is a bus error | |
| CAN1 | CAN1 channel indicator (blinking when sending and receiving data) | |
| CAN2 | CAN2 channel indicator (blinking when sending and receiving data) | |
| SYSTEM SUPPORT | Windows | Windows XP/7/8/10/11 (32/64 bits); Does Not support the Linux system now, and the related drivers are under development. |
| OPERATING TEMPERATURE | -40~85℃ | |
| CASE MATERIAL | Aluminum alloy case + 3D flame-retardant insulating sheets on both sides (This design can provide better protection against metal tip discharge, also improves product safety, and extends service life) | |
| DIMENSIONS | 104 × 70 × 25 mm | |
Supports Protocol Conversion
Between USB And CAN/CAN FD Bus
Between USB And CAN/CAN FD Bus
Onboard High-Speed USB2.0 Interface And 2-Ch CAN/CAN FD Bus Interfaces, Support Bi-Directional Transmission, Can Work Independently Without Interfering With Each Other
Interface Introduction
Outline Dimensions
Weight: 0.231 kg
- USB-CAN-FD x1
- USB type A plug to type B plug cable x1
- 4pin cable x1
- Screwdriver x1
| Model | USB-CAN-B | USB-CAN-FD | |
|---|---|---|---|
| Product Type | Industrial Grade | USB to CAN Interface Converter / CAN-bus Communication Card/ CAN Protocol Data Analyer | Industrial Grade: USB to CAN FD interface converter, CAN/CAN FD serial bus communication interface card, CAN/CAN FD protocol data analyzer |
| USB Port | Working Voltage | 5V (Directly powered via USB port, no additional power supply required.) | |
| Interface Form | USB-B Port | ||
| CAN/CAN FD Interface | CAN/CAN FD Channels | Dual channels: CAN1 and CAN2 (Independent of each other, do not affect each other, full isolation, isolation voltage 3000V DC) | |
| Interface Form | Screw Terminal (OPEN6 5.08mm pitch) | ||
| Matching Resistor | Each CAN/CAN FD channel has two built-in 120Ω terminal resistors, which can be enabled by switch | ||
| Baudrate | 10Kbps~1Mbps (Configurable via software) | 100Kbps~5Mbps (Configurable via software) | |
| Protocol Support | CAN2.0A and 2.0B, CANOpen, SAE J1939, DeviceNet, iCAN, ISO 15765 protocol | CAN2.0A and 2.0B, ISO 11898-1 CAN FD Protocol V.1.0 | |
| Transfer Speed | The receiving and sending speed of each CAN/CAN FD channel can reach 8500 frames/s | The receiving and sending speed of each CAN/CAN FD channel can reach 20000 frames/s and 5000 frames/s | |
| Transmit Buffer | 2000 frames receiving buffer and 1000 frames sending buffer per channel (automatically retransmit when the transmission fails) | 1500 frames receiving buffer and 64 frames sending buffer per channel (automatically retransmit when the transmission fails) | |
| Indicator | PWR | Power Indicator | |
| SYS | System status indicator, normally off; keeps on when there is a bus error | ||
| CAN1 | CAN1 channel indicator (blinking when sending and receiving data) | ||
| CAN2 | CAN2 channel indicator (blinking when sending and receiving data) | ||
| System Support | Windows | Windows XP/7/8/10/11 (32 bits and 64 bits) | |
| Linux | Linux systems such as Raspberry Pi OS, Ubuntu (Jetson Nano), VMware virtual machines, etc. | Does Not support the Linux system now, and the related drivers are under development. | |
| Operating Temperature | -40～85℃ | ||
| Case Material | Aluminum alloy case + 3D flame-retardant insulating sheets on both sides (This design can provide better protection against metal tip discharge, also improves product safety, and extends service life) | ||
| Dimensions | 104 × 70 × 25 mm | ||
