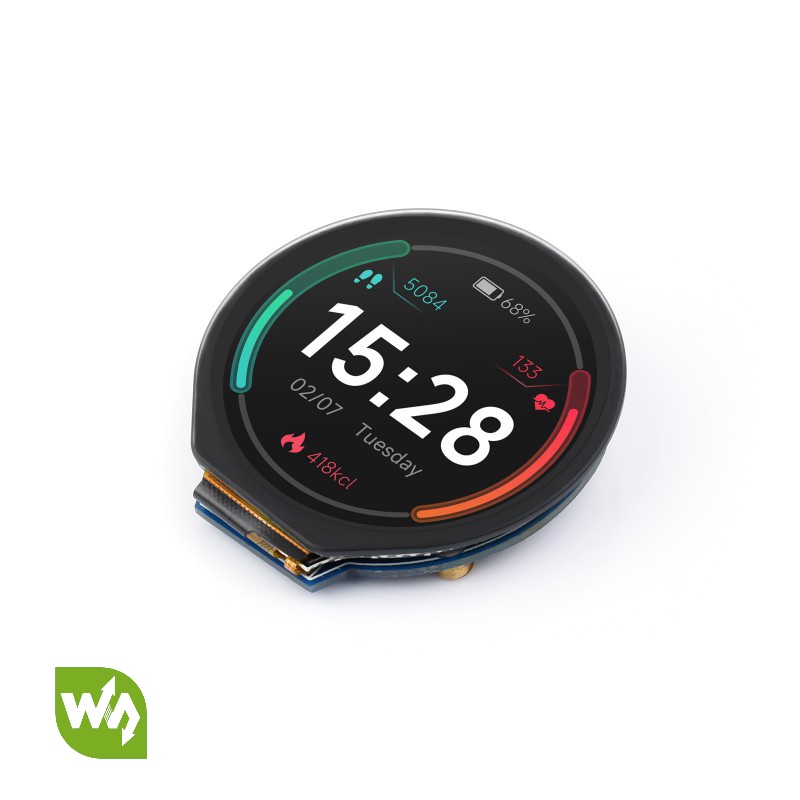

1.28inch Round LCD Display Module with Touch panel, 240×240 Resolution, IPS, SPI And I2C Communication (แท้จาก WaveShare)

1.28inch Round LCD Display Module with Touch panel, 240×240 Resolution, IPS, SPI And I2C Communication (แท้จาก WaveShare)
1.28inch Round LCD Display Module with Touch panel, 240×240 Resolution, IPS, SPI And I2C Communication (แท้จาก WaveShare)1.28inch Round LCD Display Module with Touch panel, 240×240 Resolution, IPS, SPI And I2C Communication (แท้จาก WaveShare)1.28inch Round LCD Display Module with Touch panel, 240×240 Resolution, IPS, SPI And I2C Communication (แท้จาก WaveShare)1.28inch Round LCD Display Module with Touch panel, 240×240 Resolution, IPS, SPI And I2C Communication (แท้จาก WaveShare)1.28inch Round LCD Display Module with Touch panel, 240×240 Resolution, IPS, SPI And I2C Communication (แท้จาก WaveShare)1.28inch Round LCD Display Module with Touch panel, 240×240 Resolution, IPS, SPI And I2C Communication (แท้จาก WaveShare)1.28inch Round LCD Display Module with Touch panel, 240×240 Resolution, IPS, SPI And I2C Communication (แท้จาก WaveShare)1.28inch Round LCD Display Module with Touch panel, 240×240 Resolution, IPS, SPI And I2C Communication (แท้จาก WaveShare)
รหัสสินค้า AG00753
หมวดหมู่ OLED
ราคา 1,595.00 บาท
ขออภัย สินค้าหมด
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay
Tags : OLED, OLED Display, Monochrome

รายละเอียดสินค้า

ดูรายละเอียดการใช้งานได้ที่ Click

สินค้าประกอบด้วย

Weight: 0.017 kg

  1. 1.28inch Touch LCD x1
  2. GH1.25 13Pin cable x1
1
2

1.28inch Touch LCD Display Module

Embedded GC9A01 Driver And CST816S Capacitive Touch Control Chip
Using SPI And I2C Communication Respectively

Comes with examples for Raspberry Pi, Raspberry Pi Pico, Arduino, STM32, etc.



    • Size1.28"
      •
    • Resolution240×240
      •
    • Display Color65K
      •
    • Display PanelIPS

  • Display DriverGC9A01
    •
  • Display InterfaceSPI
    •
  • Touch DriverCST816S
    •
  • Touch InterfaceI2C
Features At A Glance
  • 240×240 resolution, 65K colors, clear and colorful displaying effect
  • High touch screen transmittance, fast response and long lifetime
  • Embedded GC9A01 driver chip and CST816S capacitive touch control chip, using SPI and I2C communication respectively, minimizes required IO pins, supports controller boards like Raspberry Pi/Raspberry Pi Pico/Arduino/STM32
  • Comes with online development resources and manual (examples for Raspberry Pi/Raspberry Pi Pico/Arduino/STM32)

Specifications
OPERATING VOLTAGE 3.3V / 5V RESOLUTION 240 × 240 pixels
DISPLAY DRIVER GC9A01 DISPLAY INTERFACE 4-wire SPI
TOUCH DRIVER CST816S TOUCH INTERFACE I2C
DISPLAY PANEL IPS TOUCH TYPE Capacitive
DISPLAY SIZE Φ32.4mm PIXEL SIZE 0.135 × 0.135 mm
MODULE SIZE 39.89 × 38.50mm Φ38.50mm

Small Size, Touch More Possibilities

Suitable For Various Smart Devices Development, Can Realize Human-Computer
Interaction Function


Control Interfaces

For Use With Controller Boards Like Raspberry Pi / Raspberry Pi Pico / Arduino / STM32

VCC Power (3.3V / 5V input)
GND Ground
MISO SPI MISO pin
MOSI SPI MOSI pin
SCLK SPI Clock pin
LCS_CS LCD Chip Selection, low active
LCS_DC LCD Data/Command selection (high for data, low for command)
LCS_RST LCD Reset, low active
LCS_BL LCD Backlight
TP_SDA TP Data pin
TP_SCL TP Clock pin
TP_INT TP Interrupt pin
TP_RST TP Reset, low active

Pin Connection Reference

1.28INCH TOUCH LCD RASPBERRY PI (BCM) PICO ARDUINO STM32
VCC 3.3V 3.3V 5V 3.3V
GND GND GND GND GND
MISO 9 GP12 12 PA6
MOSI 10 GP11 11 PA7
SCLK 11 GP10 13 PA5
LCS_CS 8 GP9 10 PB6
LCS_DC 25 GP14 7 PA8
LCS_RST 27 GP8 8 PA9
LCS_BL 18 GP15 9 PC7
TP_SDA 2 GP6 SDA PB9
TP_SCL 3 GP7 SCL PB8
TP_INT 4 GP17 3 PB10
TP_RST 17 GP16 4 PA10

Usage Example

Product Show



Outline Dimensions
Resources & Services
Wiki: www.waveshare.com/wiki/1.28inch_Touch_LCD
