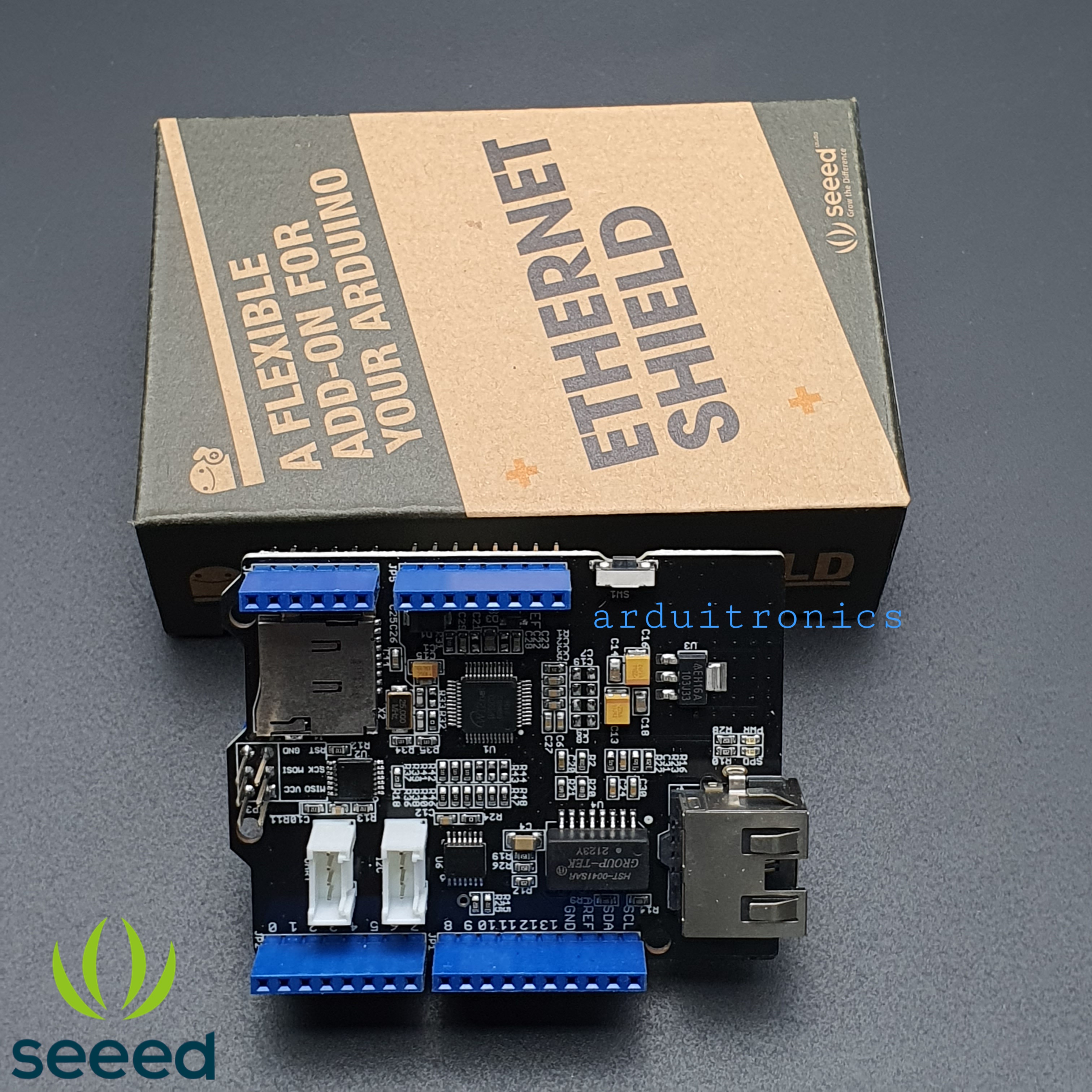

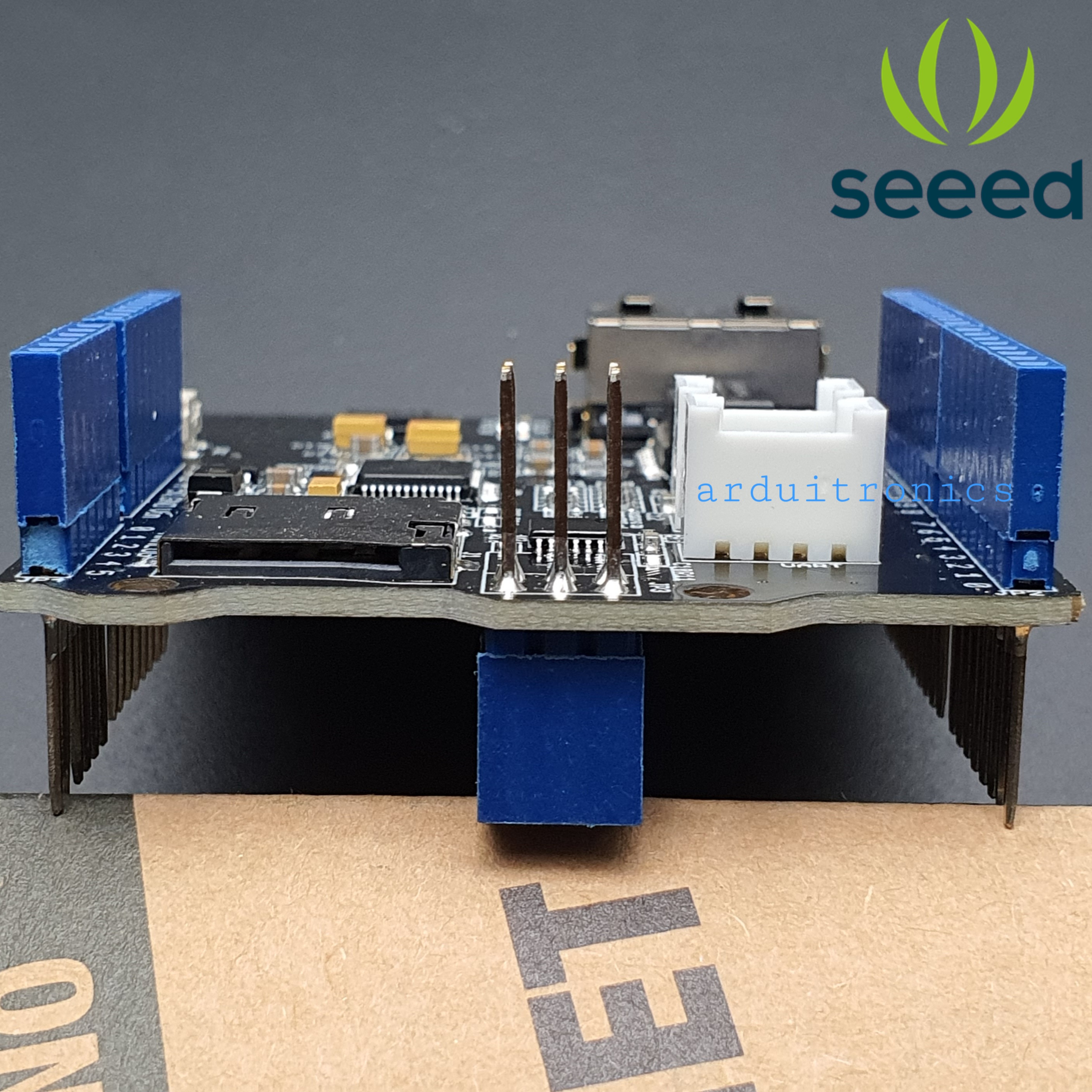

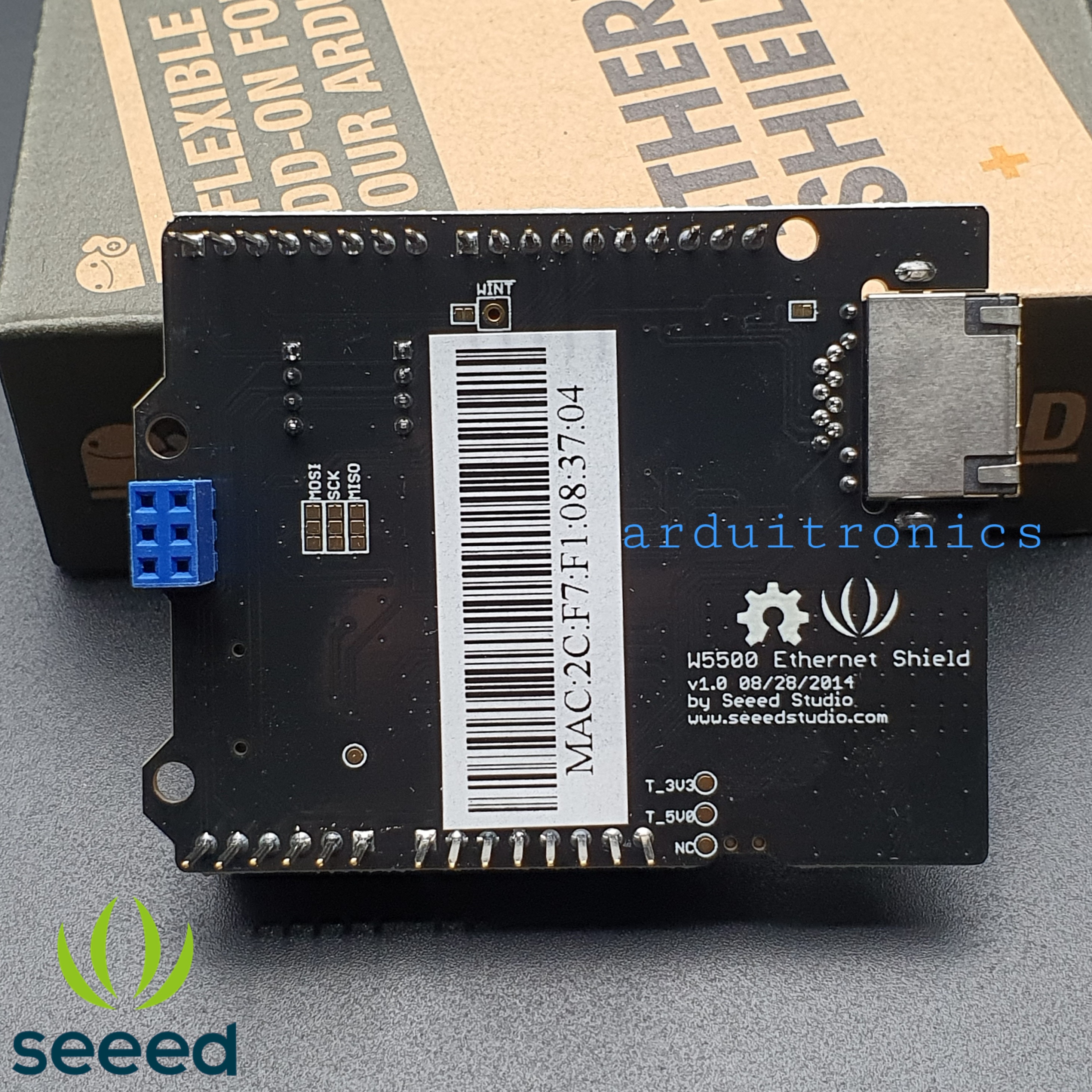

W5500 Ethernet Shield - ของแท้ Seeedstudio

W5500 Ethernet Shield - ของแท้ Seeedstudio
W5500 Ethernet Shield - ของแท้ SeeedstudioW5500 Ethernet Shield - ของแท้ SeeedstudioW5500 Ethernet Shield - ของแท้ SeeedstudioW5500 Ethernet Shield - ของแท้ SeeedstudioW5500 Ethernet Shield - ของแท้ SeeedstudioW5500 Ethernet Shield - ของแท้ SeeedstudioW5500 Ethernet Shield - ของแท้ SeeedstudioW5500 Ethernet Shield - ของแท้ SeeedstudioW5500 Ethernet Shield - ของแท้ SeeedstudioW5500 Ethernet Shield - ของแท้ SeeedstudioW5500 Ethernet Shield - ของแท้ SeeedstudioW5500 Ethernet Shield - ของแท้ SeeedstudioW5500 Ethernet Shield - ของแท้ SeeedstudioW5500 Ethernet Shield - ของแท้ SeeedstudioW5500 Ethernet Shield - ของแท้ Seeedstudio
รหัสสินค้า SA40011
หมวดหมู่ Arduino Shields
ราคาปกติ 1,850.00 บาท
ลดเหลือ 1,500.00 บาท
สถานะสินค้า พร้อมส่ง
จำนวน
1
หยิบลงตะกร้า
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay
Tags : Ethernet Shield, Ethernet, Shield, arduino, Ethernet Shield W5100, Micro SD card Shield, free, บทความ, Arduino Ethernet Shield

รายละเอียดสินค้า

ดูรายละเอียดการใช้งานพร้อม code ตัวอย่างได้ที่ Click

INTRODUCTION

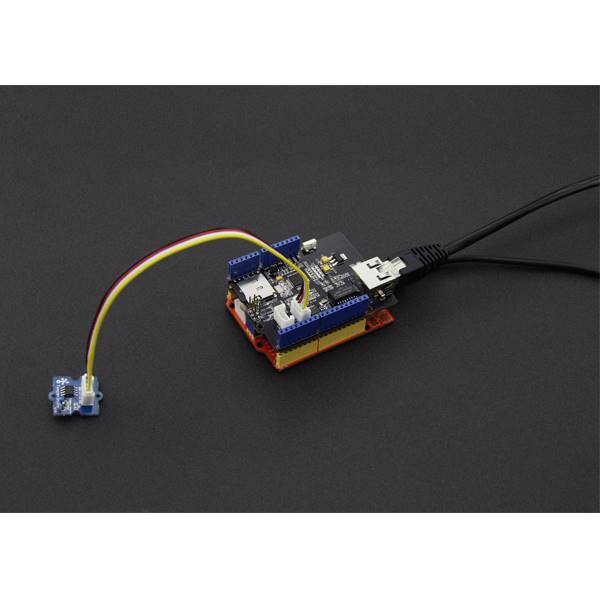

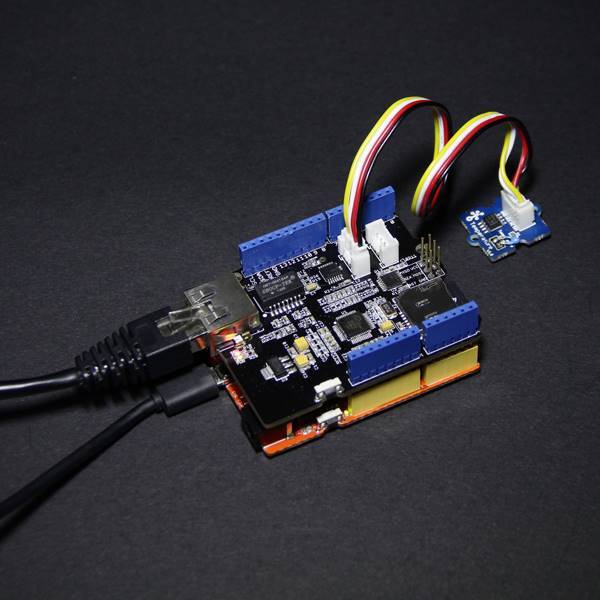

The W5500 Ethernet Shield v1.0 can be used to provide your projects with internet connectivity. W5500 enables users to have the Internet connectivity in their applications just by using the single chip in which TCP/IP stack, 10/100 Ethernet MAC and PHY embedded. The shield also have two Grove connectors and a microSD card socket to support projects which require storing large amounts of data from Grove sensor. The RJ45 port (where the Ethernet cable is connected to) is low enough to allow you to stack more shields on top of this one if needed.

Features:

  • Supports Hardwired TCP/IP Protocols : TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

  • Supports 8 independent sockets simultaneously

  • Supports Power down mode

  • Supports Wake on LAN over UDP

  • Supports High Speed Serial Peripheral Interface(SPI MODE 0, 3)

  • Internal 32Kbytes Memory for TX/RX Buffers

  • 10BaseT/100BaseTX Ethernet PHY embedded

  • Supports Auto Negotiation (Full and half duplex, 10 and 100* based )

  • Not supports IP Fragmentation

  • 3.3V operation with 5V I/O signal tolerance

  • LED outputs (Full/Half duplex, Link, Speed, Active)

  • Micro-SD card socket

  • Grove connector for I2C and UART

Technical details

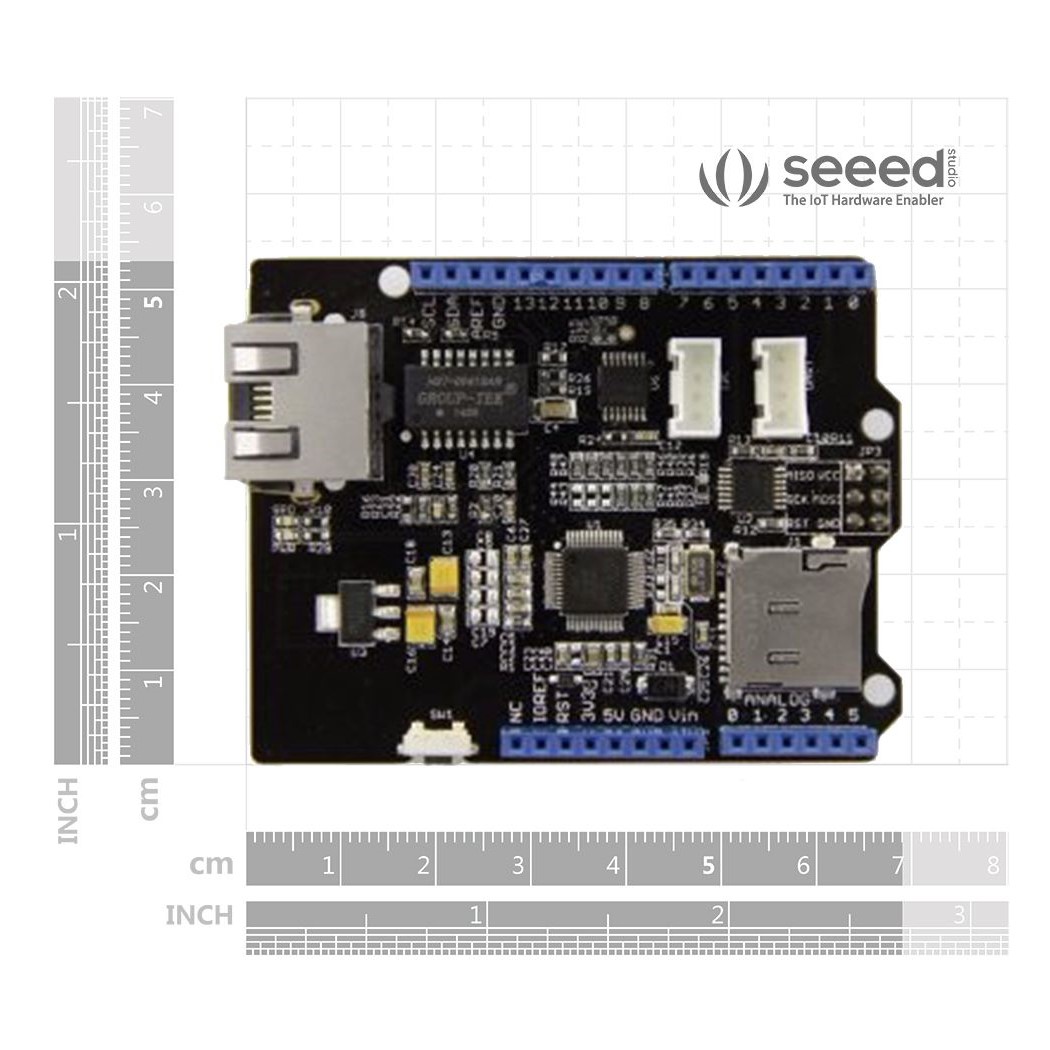

Dimensions 100mm x65mm x30mm
Weight G.W 44g
Battery Exclude

Part List

W5500 Ethernet Shield 1


Resource:

W5500 Ethernet Shield in Eagle format
W5500 Ethernet Shield Schematic in PDF format
W5500 Ethernet Shield PCB in PDF format
W5500 Ethernet Shield Library
W5500 Ethernet Shield datasheet

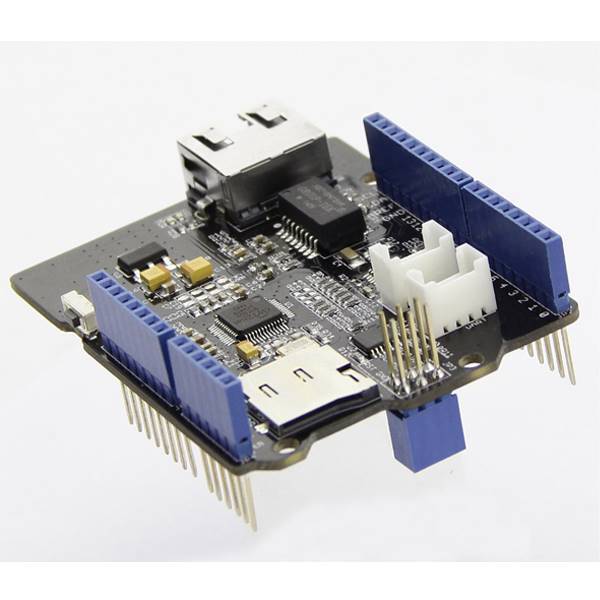

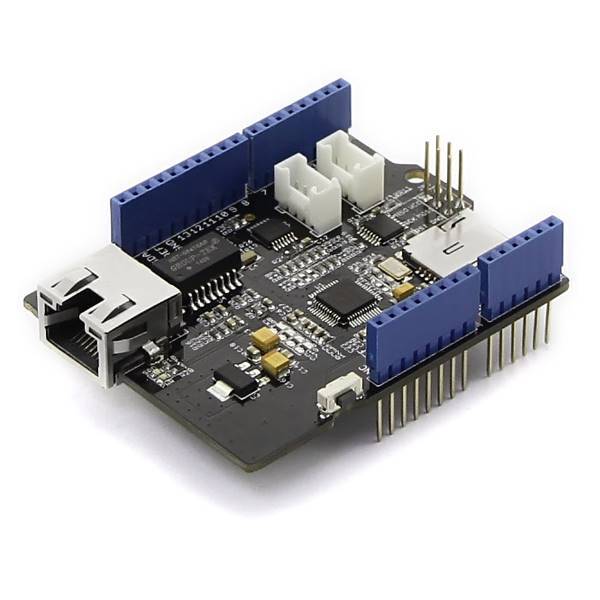

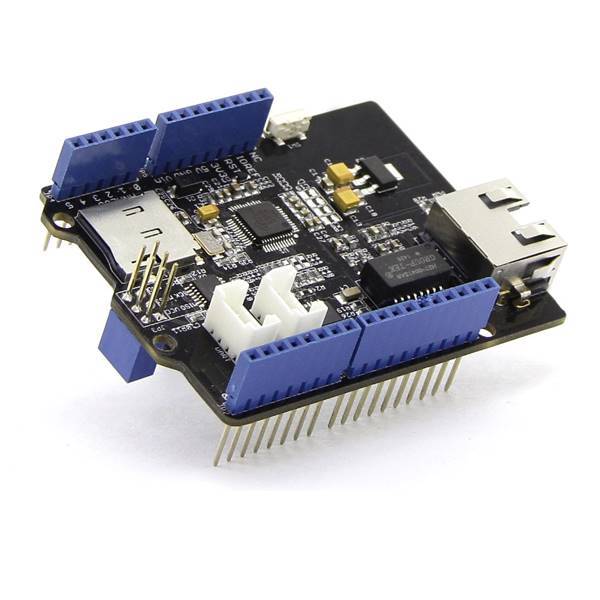

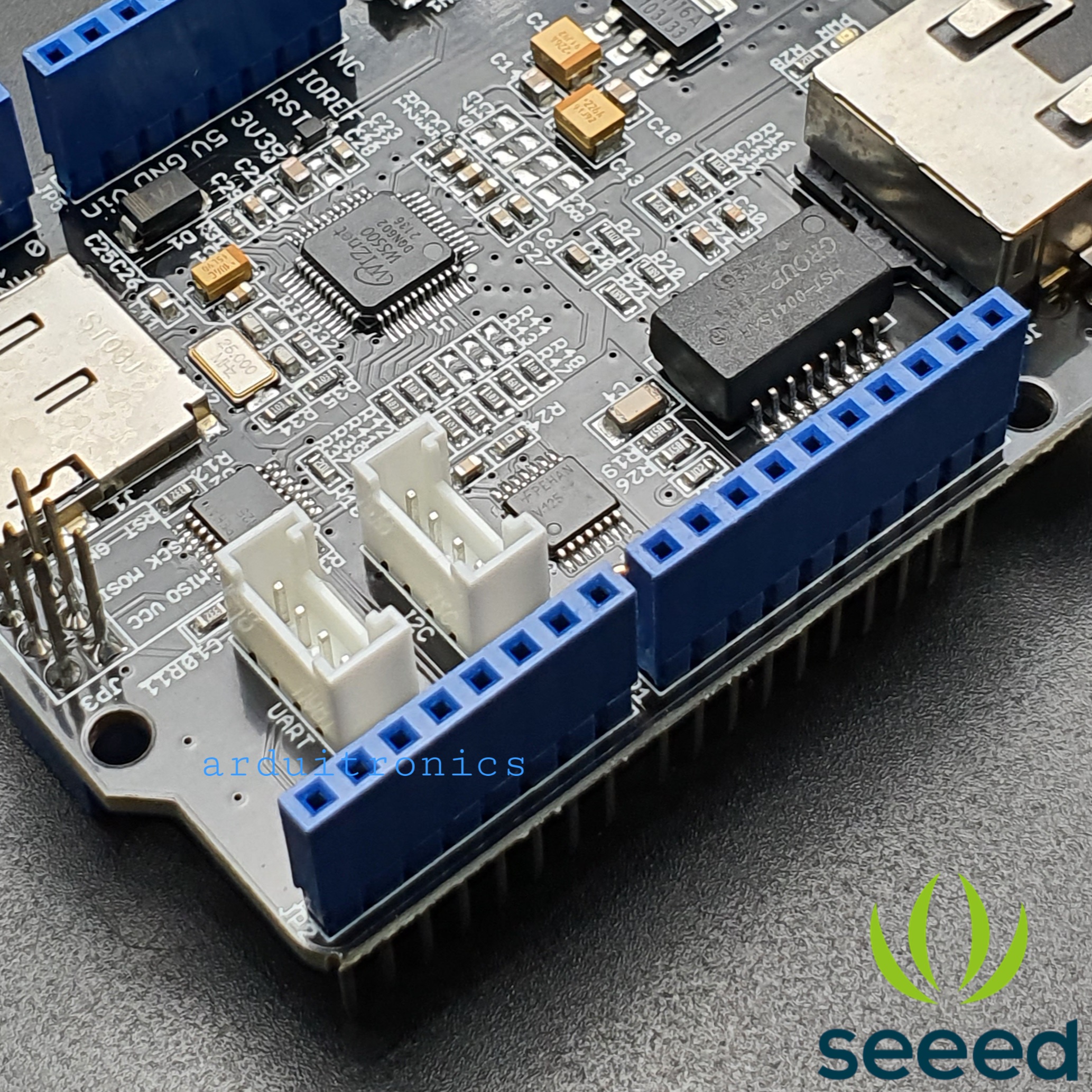

Hardware Configuration

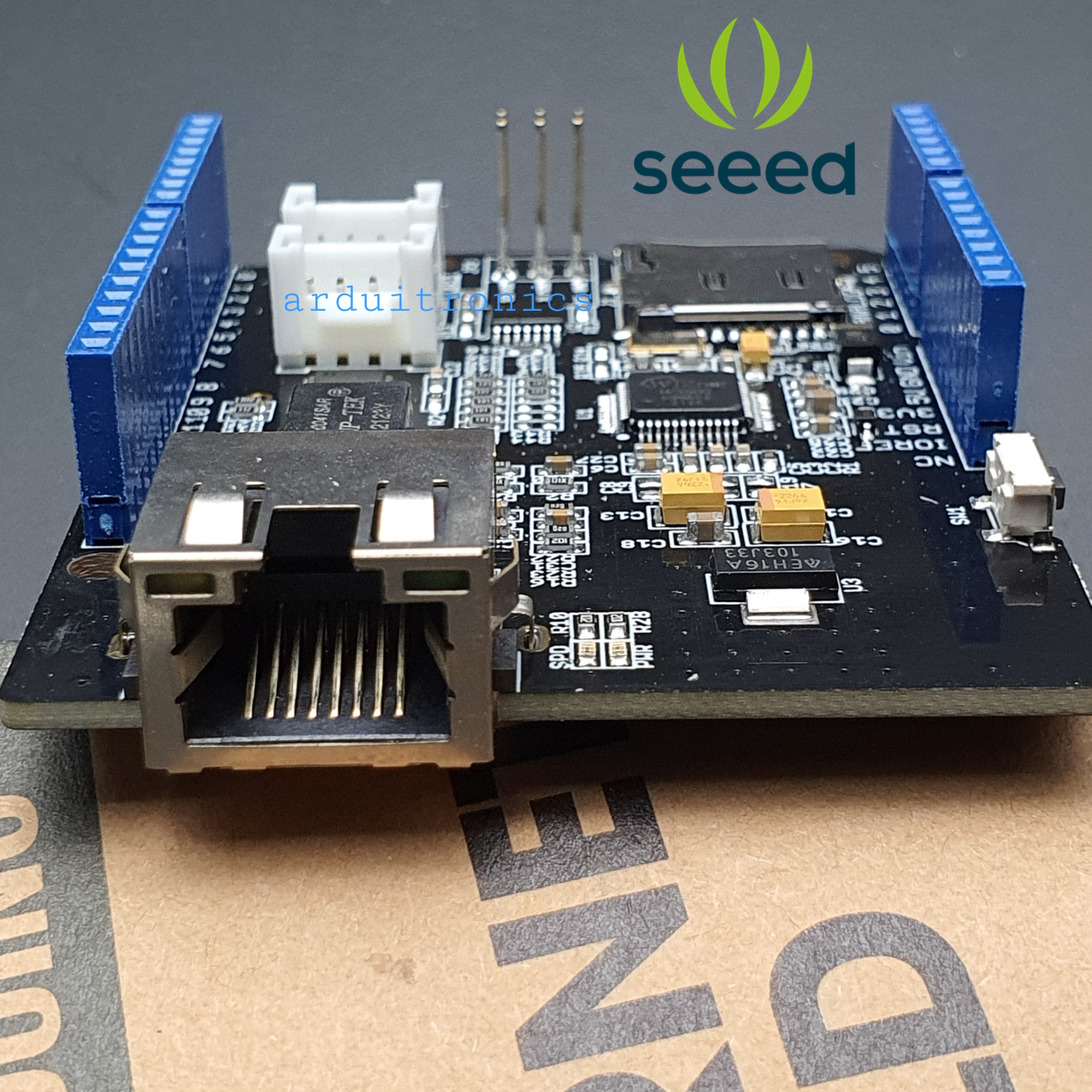

  1. RJ45: Ethernet Port;
  2. IC W5500: a hardwired TCP/IP Ethernet Controller;
  3. Reset Button: Reset Ethernet shield ;
  4. SD Card Socket: support Micro SD card in FAT16 or FAT32; maximum storage is 2GB.
  5. I2C Interface
  6. UART Interface

Pins usage on Arduino

  1. D4: SD card chip Selection
  2. D10: W5200 Chip Selection
  3. D11: SPI MOSI
  4. D12: SPI MISO
  5. D13: SPI SCK
