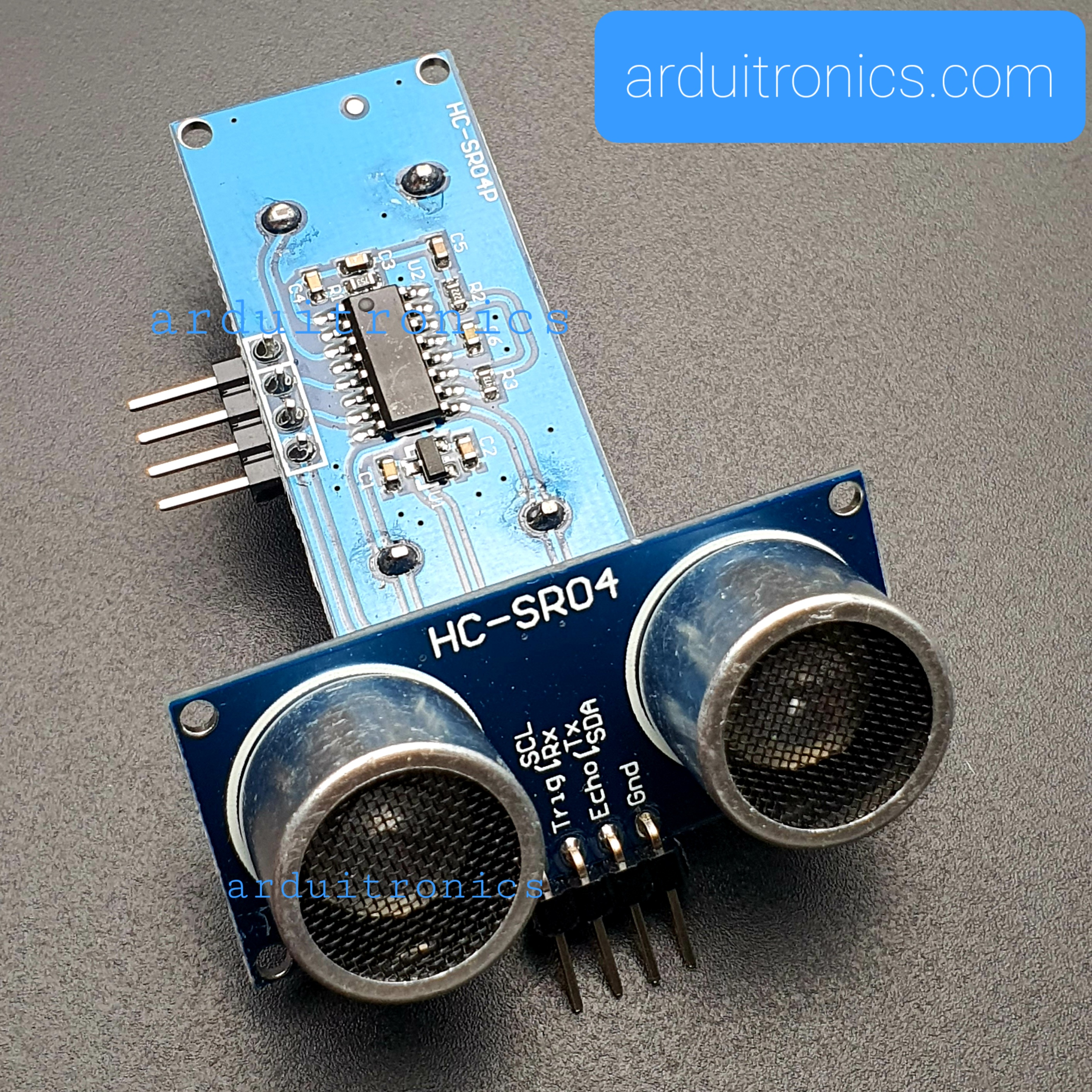

Ultrasonic Sensor เซ็นเซอร์วัดระยะทาง Ultrasonic Module HC-SR04P แบบที่ 1

• ใช้ไฟเลี้ยงได้กว้างขึ้น 3-5.5V (เดิม 5V)
• ใช้งานได้ระยะไกลขึ้นถึง 4.5 เมตร @5V (เดิม 4 เมตร @5V)
• กินไฟน้อยกว่าเดิมกว่า 5 เท่า เพียง 2.2mA @3.3V และ 2.8mA @5V (เดิม 15mA)
• สามารถต่อแทน HC-SR04 ได้ทันที โดยไม่ต้องเปลี่ยนโคดโปรแกรม

Ultrasonic ranging module HC-SR04P

โมดูลอัลตร้าโซนิคนี้เป็นอุปกรณ์ใช้วัดระยะทางโดยไม่ต้องมีการสัมผัสกับตำแหน่งที่ต้องการวัด วัดได้ตั้งแต่ 2 cm ถึง 450 cm โดยส่งสัญญาณอัลตร้าโซนิคความถี่ 40 kHz ไปที่วัตถุที่ต้องการวัดและรับสัญญาณที่สะท้อนกลับมา พร้อมทั้งจับเวลาเพื่อนำมาใช้ในการคำนวณระยะทาง

การต่อเพื่อใช้งานทำได้โดยต่อ PIN ดังนี้

PIN ที่ 1  --    5V Supply
PIN ที่ 2  --    Trigger Pulse Input
PIN ที่ 3 --     Echo Pulse Output
PIN ที่ 4 --     GND

อ่านข้อมูลเพิ่มเติมได้ที่

 http://www.elecfreaks.com/store/hcsr04-ultrasonic-sensor-distance-measuring-module-p-91.html#ixzz2VgqzgYEL

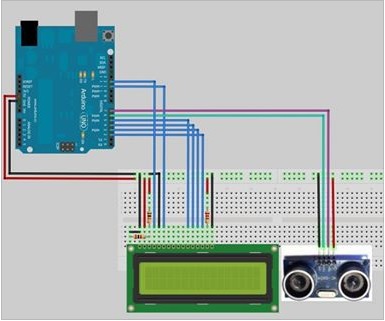

 ตัวอย่าง Sketch Arduino LCD Ultrasonic

#include "Ultrasonic.h"

#include <LiquidCrystal.h>

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
Ultrasonic ultrasonic(7,6);

void setup()
{
Serial.begin( 9600 );
lcd.begin(16, 2);
lcd.print(“Testing…”);
}
void loop()
{
lcd.setCursor(0, 0);
lcd.print(ultrasonic.Ranging(CM));
lcd.print(“cm”);
delay(1000);
lcd.clear();
}
