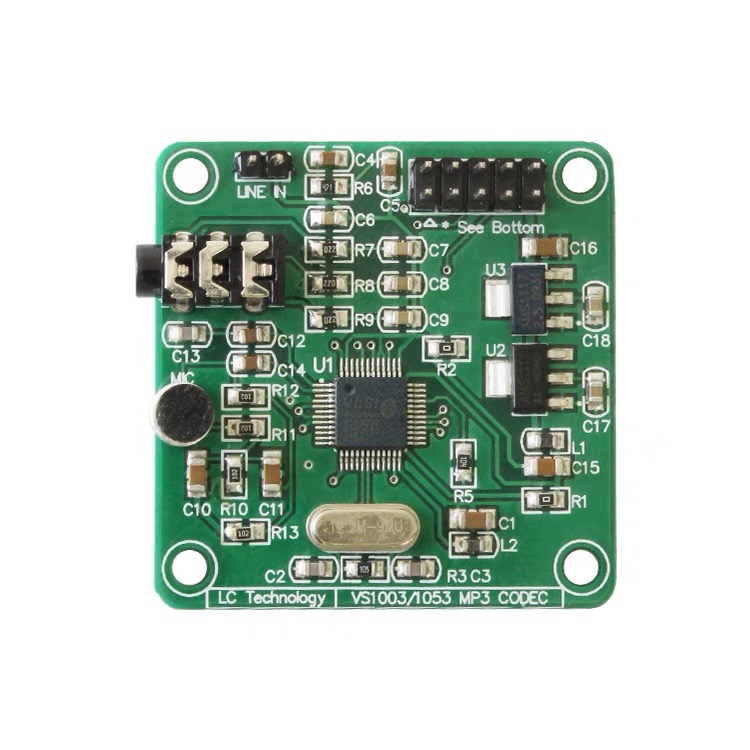

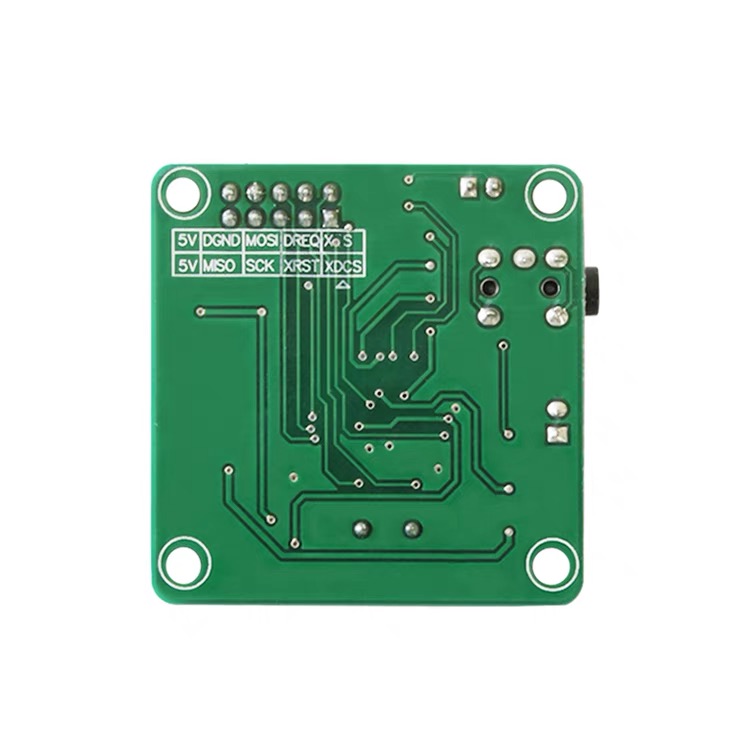

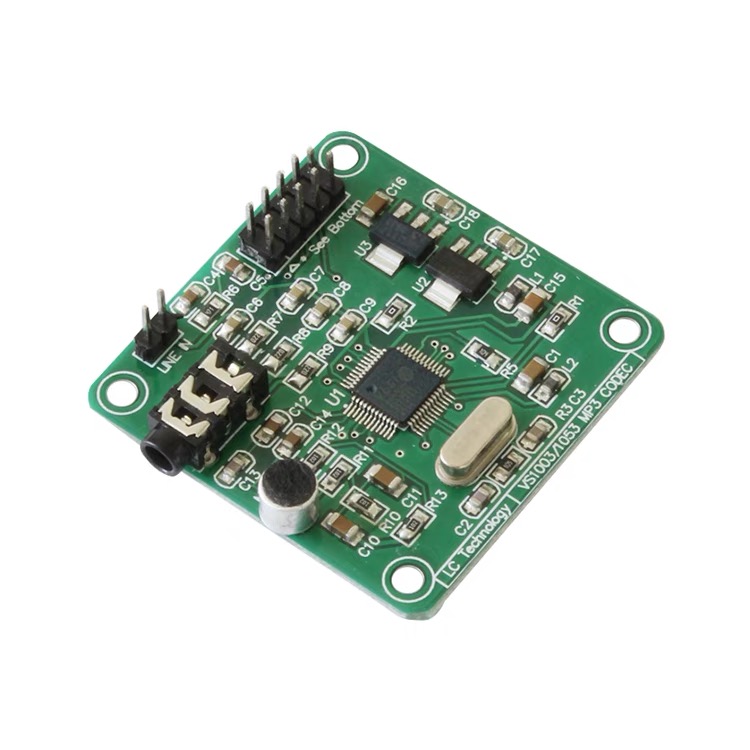

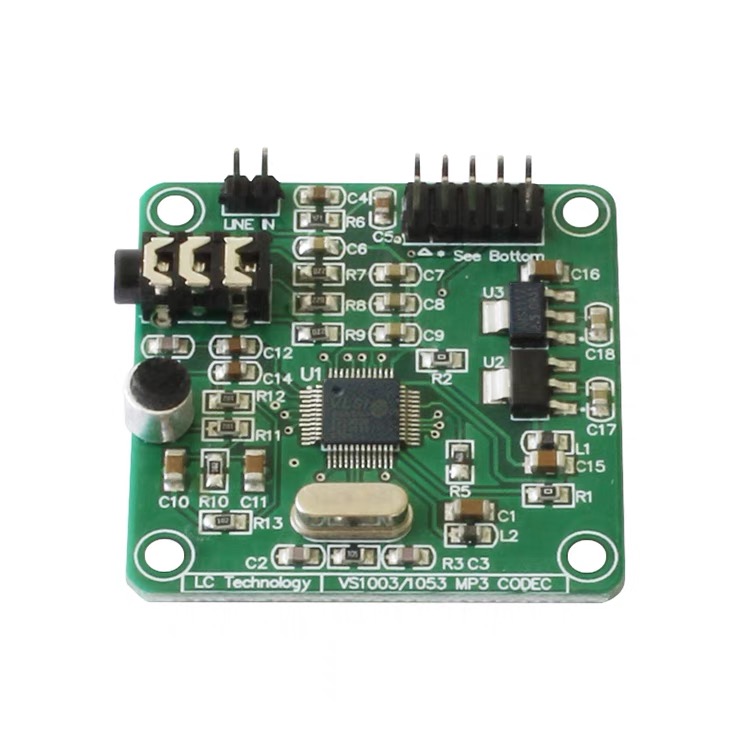

โมดูลเล่นเพลง MP3 / WMA / WAV / MIDI Player Module (VS1003) MP3 Module for Arduino

โมดูลเล่นเพลง MP3 / WMA / WAV / MIDI Player Module (VS1003) MP3 Module for Arduino

สามารถสั่งงาน/เล่นเพลง MP3 ไฟล์เสียงต่าง ๆ ได้ผ่านทาง Arduino

•     โมดูล VS1003 MP3 Player Recorder  Module supports MP3  WMA WAV MIDI Files
•     โมดูล VS1003 ใช้สำหรับเล่นไฟล์ MP3
•     มีไมโครโฟนในตัว สามารถบันทึกเสียง ในรูปแบบไฟล์ ADPCM
•     มีช่อง Line in สำหรับใช้เล่น MP3 และไฟล์ WAVE
•     ไฟเลี้ยง: 5.0Vdc  ในบอร์ดมีไอซีเรกูเลเตอร์ 3.3Vdc และ 2.5Vdc ในตัว
•     ข้อมูล DataSheet VS1003
•     ตัวอย่างโคด Arduino Code
•     ตัวอย่างโคด Arduino Code

ตัวอย่างคลิป โมดูลเล่นเพลง MP3 / WMA / WAV / MIDI Player Module (VS1003) MP3 Module for Arduino

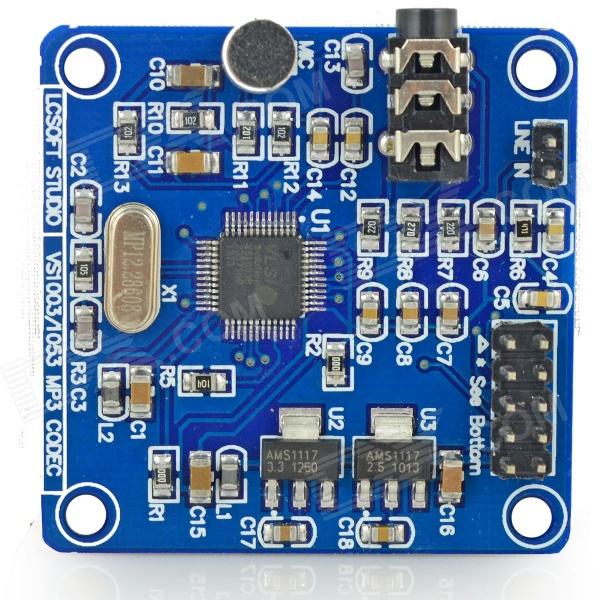

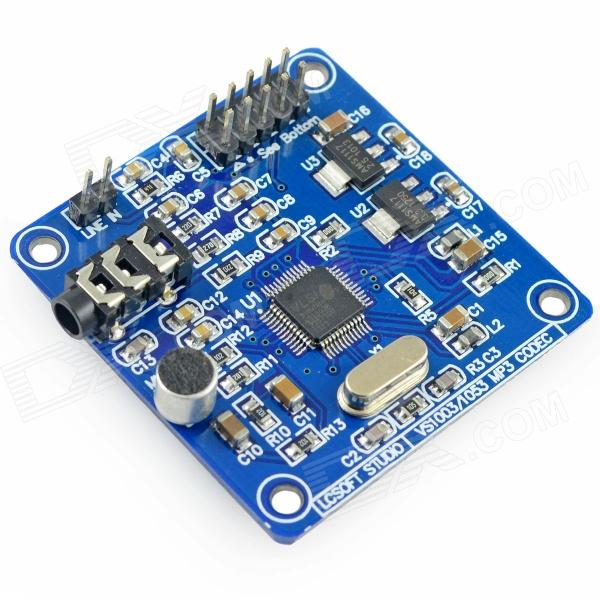

MP3/WMA/WAV/MIDI Sound  Player Module (VS1003) - Blue

โมดูลเล่นและบันทึกเสียง รองรับไฟล์ MP3/WMA/WAV/MIDI  มาพร้อมกับ Microphone บนบอร์ด

Features

• Separate analog, digital and IO power supply; serial data and control interface (SPI).
• 1 headphones and audio output interface, the internal PLL clock frequency multiplier; high-quality stereo DAC, 16-bit adjustable-chip ADC, high-quality stereo earplugs drive (30 EURO)
• A microphone for recording, support for recording encoding format: IMA ADPCM (monaural).
• 1 ine_in input interface supports two input methods; supports MP3 and WAV streams.
• Separate analog, digital and IO power supply
• On-board 3.3V and 2.5V LDO chip AMS-1117, the largest current provide of 800mA.
• Single power supply: +5 VDC, capacitor filter.
• 12.288 MHz crystal.

Important Data

http://wiki.iteadstudio.com/VS1003_MP3_MODULE_WITH_ON-BOARD_MICROPHONE

Specification

http://www.vlsi.fi/fileadmin/datasheets/vs1003.pdf
