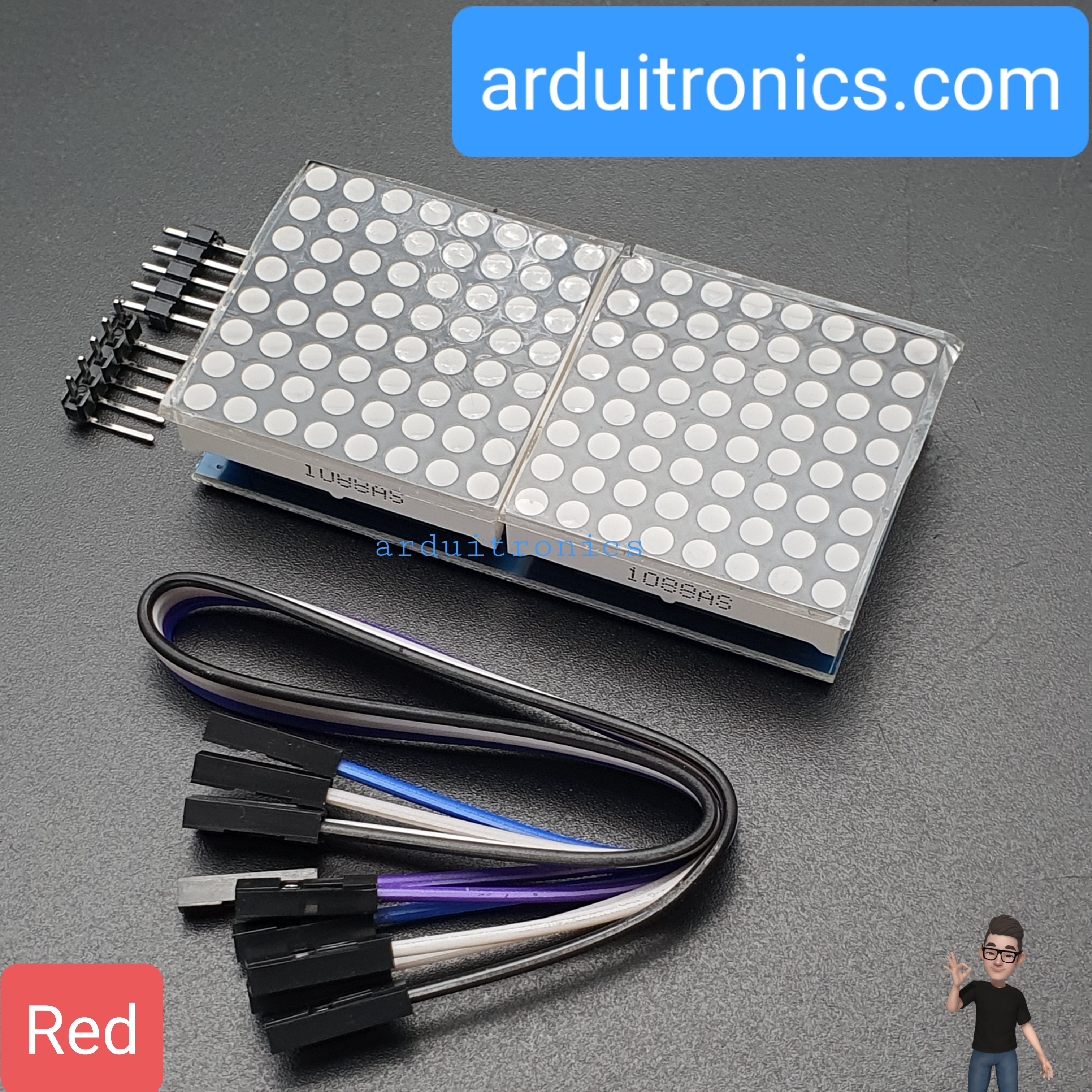

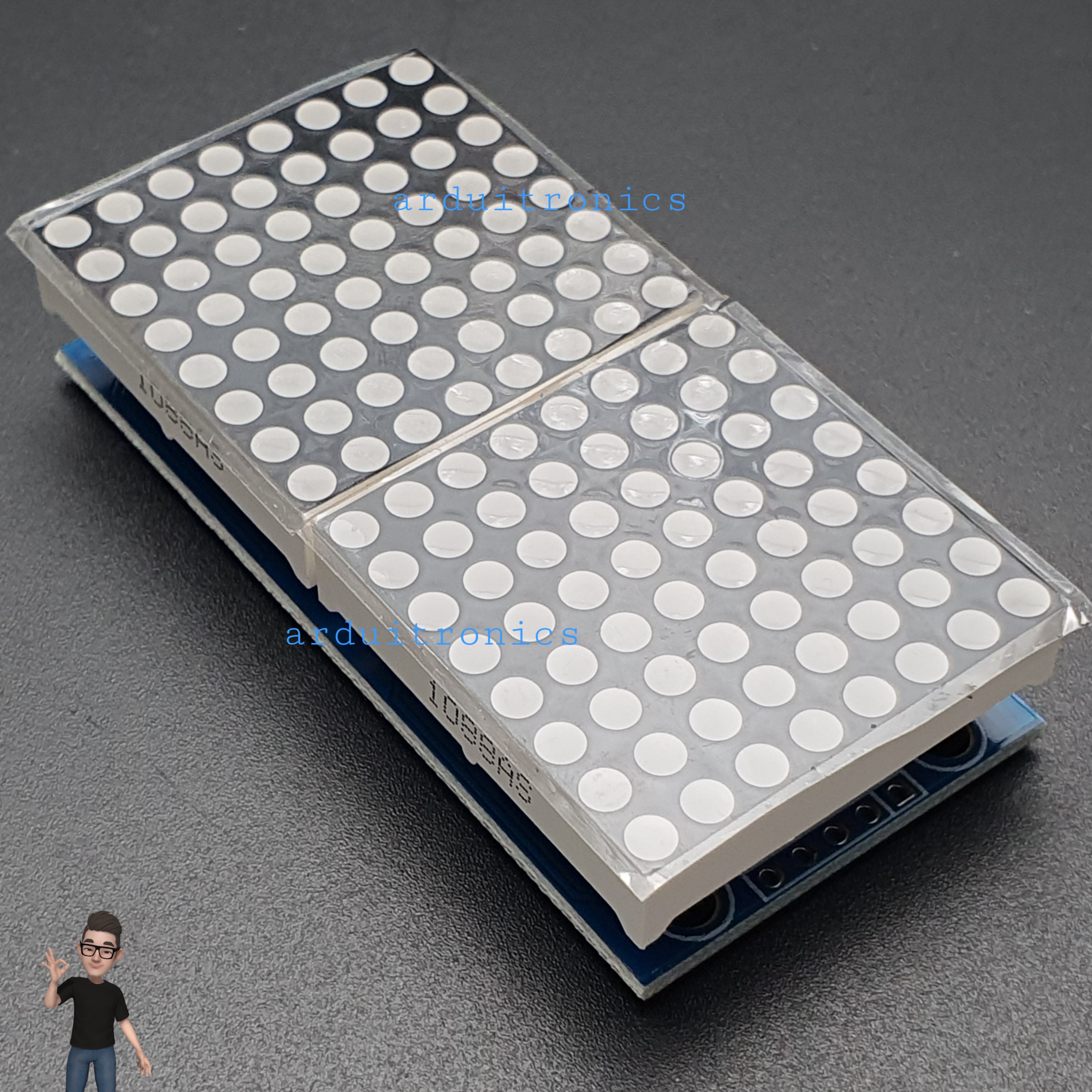

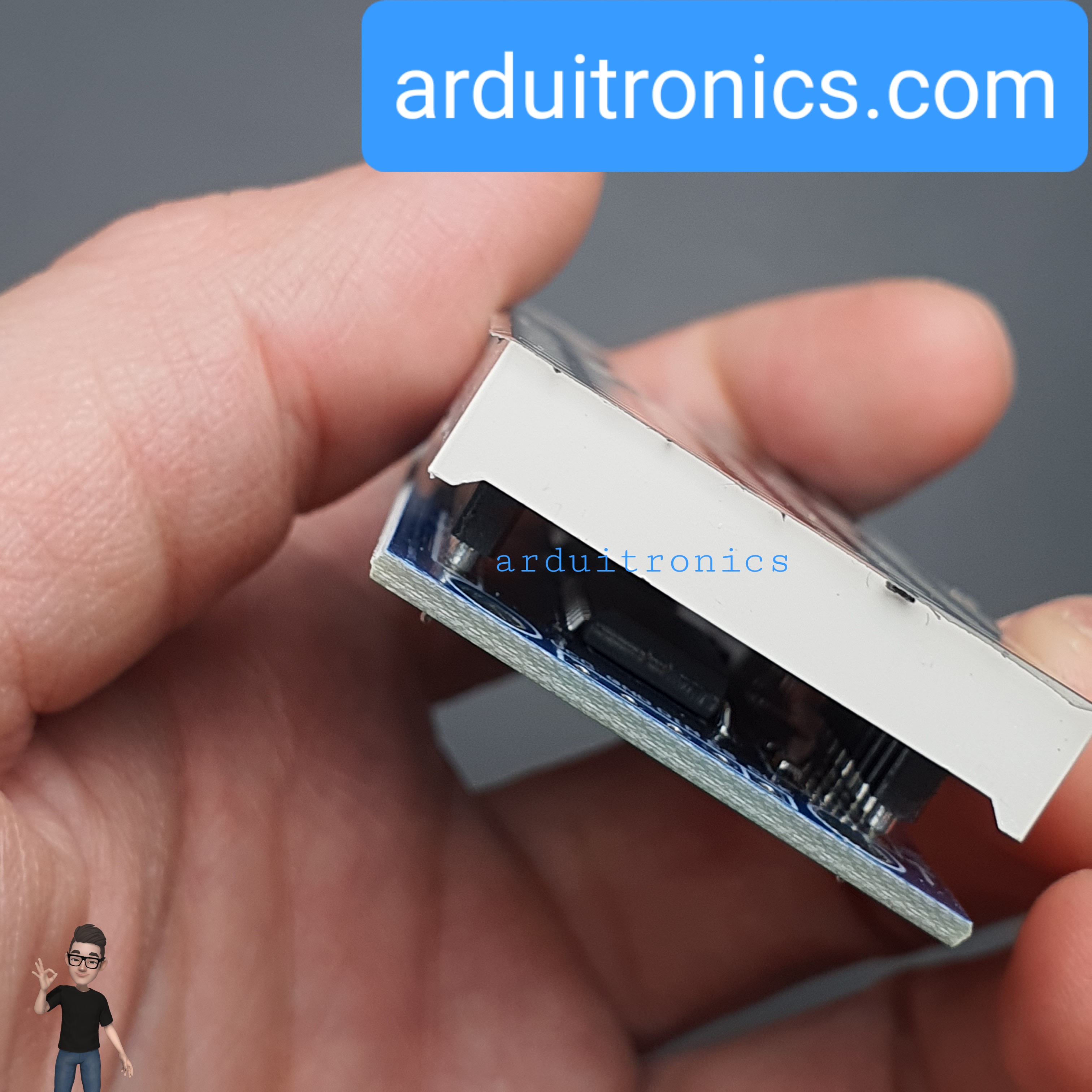

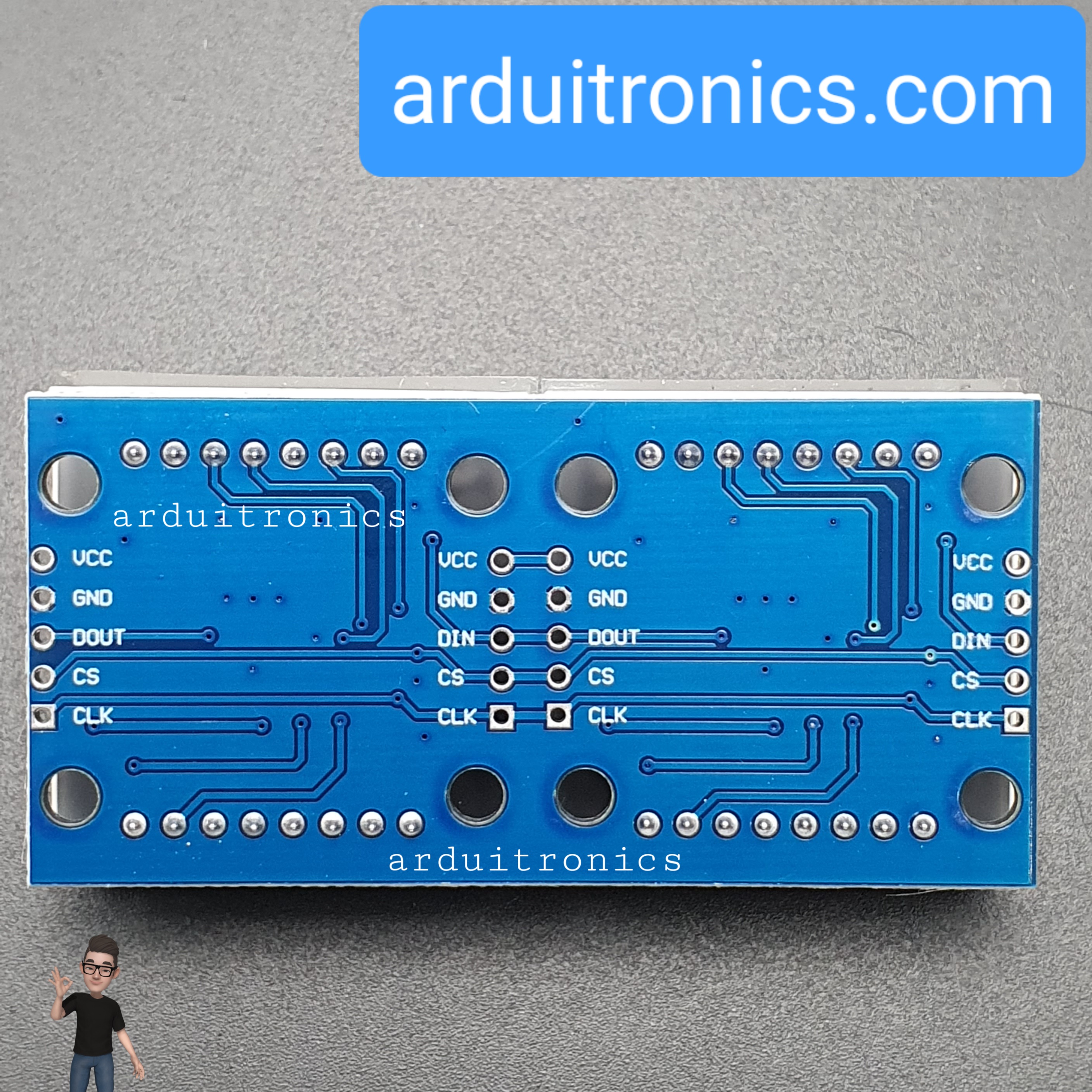

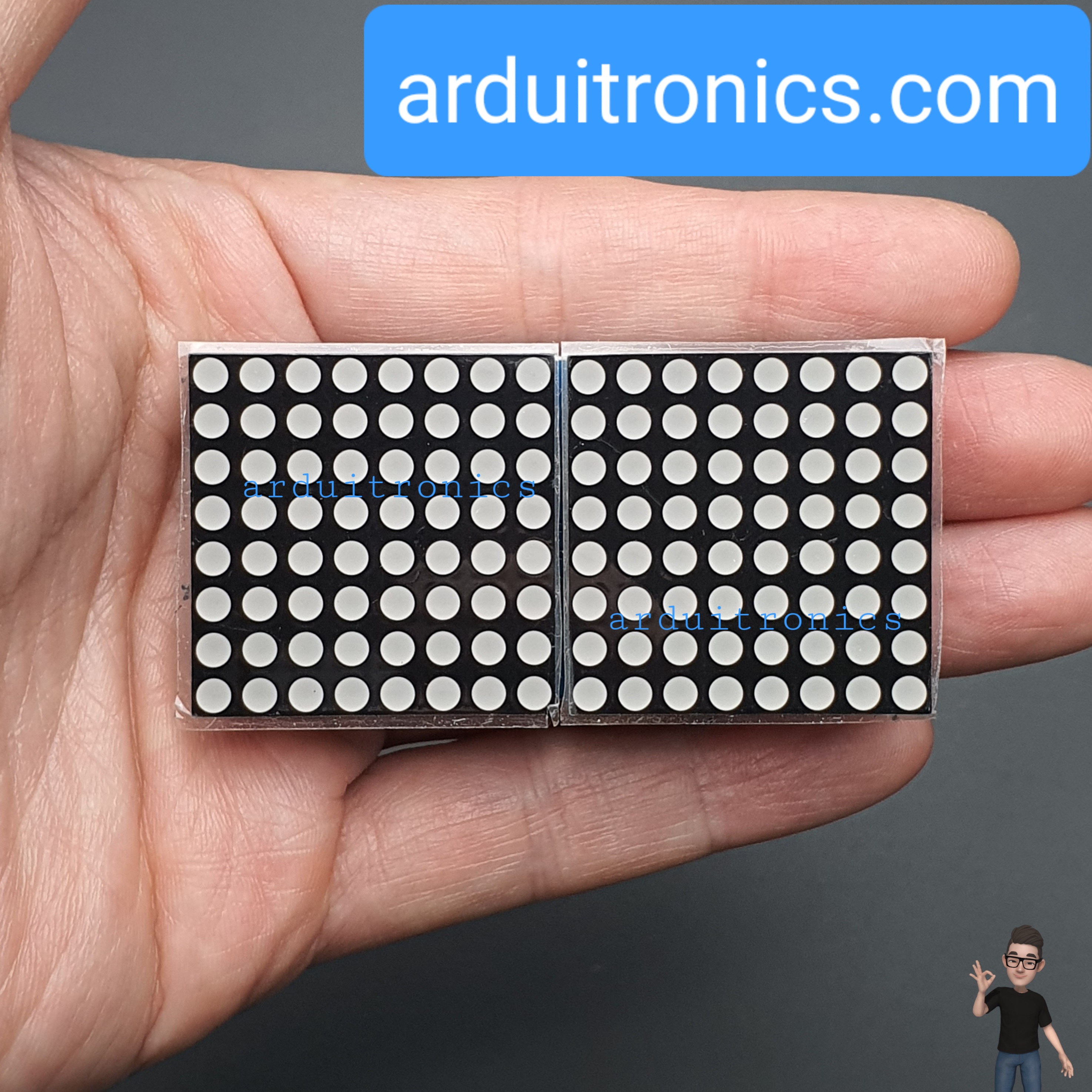

[สีแดง] LED Matrix Driver MAX7219 IC Driver Module + LED Dot Matrix 8x8 ขนาด 32mm x 32mm 2 ชุด (1 x 2)
![[สีแดง] LED Matrix Driver MAX7219 IC Driver Module + LED Dot Matrix 8x8 ขนาด 32mm x 32mm 2 ชุด (1 x 2)](https://o.lnwfile.com/_/o/_raw/32/sg/3n.jpg)
![[สีแดง] LED Matrix Driver MAX7219 IC Driver Module + LED Dot Matrix 8x8 ขนาด 32mm x 32mm 2 ชุด (1 x 2)](https://o.lnwfile.com/_/o/_raw/z4/uh/ry.jpg)
![[สีแดง] LED Matrix Driver MAX7219 IC Driver Module + LED Dot Matrix 8x8 ขนาด 32mm x 32mm 2 ชุด (1 x 2)](https://o.lnwfile.com/_/o/_raw/sw/pk/of.jpg)
![[สีแดง] LED Matrix Driver MAX7219 IC Driver Module + LED Dot Matrix 8x8 ขนาด 32mm x 32mm 2 ชุด (1 x 2)](https://o.lnwfile.com/_/o/_raw/73/l5/lw.jpg)
![[สีแดง] LED Matrix Driver MAX7219 IC Driver Module + LED Dot Matrix 8x8 ขนาด 32mm x 32mm 2 ชุด (1 x 2)](https://o.lnwfile.com/_/o/_raw/6y/12/j0.jpg)
![[สีแดง] LED Matrix Driver MAX7219 IC Driver Module + LED Dot Matrix 8x8 ขนาด 32mm x 32mm 2 ชุด (1 x 2)](https://o.lnwfile.com/_/o/_raw/ww/4m/zi.jpg)
![[สีแดง] LED Matrix Driver MAX7219 IC Driver Module + LED Dot Matrix 8x8 ขนาด 32mm x 32mm 2 ชุด (1 x 2)](https://o.lnwfile.com/_/o/_raw/z4/rr/h6.jpg)
![[สีแดง] LED Matrix Driver MAX7219 IC Driver Module + LED Dot Matrix 8x8 ขนาด 32mm x 32mm 2 ชุด (1 x 2)](https://o.lnwfile.com/_/o/_raw/kn/nd/o3.jpg)
| รหัสสินค้า | SG00497 |
| หมวดหมู่ | LED / LED Drive |
| ราคา | 115.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
Tags : LED Dot Matrix 8x8 Full Color RGB ขนาด 60mm x 60mm, LED, Common Anode, DOt Matrix, LED Dot Matrix, Red led, 2088BS, MAX7219
รายละเอียดสินค้า
แบบ 1 แถว แถวละ 2 ชุด (1 x 2) - 1088AS
โมดูล LED 3mmDot Matrix 8x8 ดวง ขนาดจอ เส้นทะแยงมุม 40x40 มิลลิเมตร สามารถใช้งานเดี่ยว ๆ หรือนำมาเรียงต่อกันเพื่อทำไฟวิ่งแสดงข้อความได้ ใช่ง่าย มีตัวอย่างและโคดการใช้งาน
วิธีการต่ออุปกรณ์ สอนใช้งาน Arduino LED Matrix Driver MAX7219 แสงผลตัวเลข ตัวอักษร
Arduino -> LED Matrix Driver MAX7219
- 5V -> Vcc
- GND -> GND
- ขา11 -> DIN
- ขา10 -> CS
- ขา13 -> CLK
โหลด Library สอนใช้งาน Arduino LED Matrix Driver MAX7219 แสงผลตัวเลข ตัวอักษร
ต่ออุปกรณ์ตามรูปข้างบน แล้ว อัพโหลดโค้ดด้านล่าง ลงบอร์ด Arduino
1
// Demo of MAX7219_Dot_Matrix library - sideways scrolling
2
// Author: Nick Gammon
3
// Date: 2 October 2015
4
5
// Scrolls a pixel at a time.
6
7
#include <SPI.h>
8
#include <bitBangedSPI.h>
9
#include <MAX7219_Dot_Matrix.h>
10
const byte chips = 12;
11
12
// 12 chips (display modules), hardware SPI with load on D10
13
MAX7219_Dot_Matrix display (chips, 10); // Chips / LOAD
14
15
const char message [] = "www.arduitronics.com 123456";
16
17
void setup ()
18
{
19
display.begin ();
20
} // end of setup
21
22
unsigned long lastMoved = 0;
23
unsigned long MOVE_INTERVAL = 20; // mS
24
int messageOffset;
25
26
void updateDisplay ()
27
{
28
display.sendSmooth (message, messageOffset);
29
30
// next time show one pixel onwards
31
if (messageOffset++ >= (int) (strlen (message) * 8))
32
messageOffset = - chips * 8;
33
} // end of updateDisplay
34
35
void loop ()
36
{
37
38
// update display if time is up
39
if (millis () - lastMoved >= MOVE_INTERVAL)
40
{
41
updateDisplay ();
42
lastMoved = millis ();
43
}
44
45
// do other stuff here
46
47
} // end of loop
หรือ
วิธีการต่อใช้งาน Arduino LED Matrix MAX7219
Arduino -> LED Matrix MAX7219
- 5V -> VCC
- GND -> GND
- pin 12 - DataIn
- pin 11 - CLK
- pin 10 - CS
โหลด Library LED Matrix MAX7219 ติดตั้งลง Arduino IDE
http://www.mediafire.com/file/x6ett4lgs940d29/LedControl-master.zip/file
1
//We always have to include the library
2
#include "LedControl.h"
3
4
/*
5
Now we need a LedControl to work with.
6
***** These pin numbers will probably not work with your hardware *****
7
pin 12 is connected to the DataIn
8
pin 11 is connected to the CLK
9
pin 10 is connected to LOAD
10
We have only a single MAX72XX.
11
*/
12
LedControl lc=LedControl(12,11,10,1);
13
14
/* we always wait a bit between updates of the display */
15
unsigned long delaytime=100;
16
17
void setup() {
18
/*
19
The MAX72XX is in power-saving mode on startup,
20
we have to do a wakeup call
21
*/
22
lc.shutdown(0,false);
23
/* Set the brightness to a medium values */
24
lc.setIntensity(0,8);
25
/* and clear the display */
26
lc.clearDisplay(0);
27
}
28
29
/*
30
This method will display the characters for the
31
word "Arduino" one after the other on the matrix.
32
(you need at least 5x7 leds to see the whole chars)
33
*/
34
void writeArduinoOnMatrix() {
35
/* here is the data for the characters */
36
byte a[5]={B01111110,B10001000,B10001000,B10001000,B01111110};
37
byte r[5]={B00111110,B00010000,B00100000,B00100000,B00010000};
38
byte d[5]={B00011100,B00100010,B00100010,B00010010,B11111110};
39
byte u[5]={B00111100,B00000010,B00000010,B00000100,B00111110};
40
byte i[5]={B00000000,B00100010,B10111110,B00000010,B00000000};
41
byte n[5]={B00111110,B00010000,B00100000,B00100000,B00011110};
42
byte o[5]={B00011100,B00100010,B00100010,B00100010,B00011100};
43
44
/* now display them one by one with a small delay */
45
lc.setRow(0,0,a[0]);
46
lc.setRow(0,1,a[1]);
47
lc.setRow(0,2,a[2]);
48
lc.setRow(0,3,a[3]);
49
lc.setRow(0,4,a[4]);
50
delay(delaytime);
51
lc.setRow(0,0,r[0]);
52
lc.setRow(0,1,r[1]);
53
lc.setRow(0,2,r[2]);
54
lc.setRow(0,3,r[3]);
55
lc.setRow(0,4,r[4]);
56
delay(delaytime);
57
lc.setRow(0,0,d[0]);
58
lc.setRow(0,1,d[1]);
59
lc.setRow(0,2,d[2]);
60
lc.setRow(0,3,d[3]);
61
lc.setRow(0,4,d[4]);
62
delay(delaytime);
63
lc.setRow(0,0,u[0]);
64
lc.setRow(0,1,u[1]);
65
lc.setRow(0,2,u[2]);
66
lc.setRow(0,3,u[3]);
67
lc.setRow(0,4,u[4]);
68
delay(delaytime);
69
lc.setRow(0,0,i[0]);
70
lc.setRow(0,1,i[1]);
71
lc.setRow(0,2,i[2]);
72
lc.setRow(0,3,i[3]);
73
lc.setRow(0,4,i[4]);
74
delay(delaytime);
75
lc.setRow(0,0,n[0]);
76
lc.setRow(0,1,n[1]);
77
lc.setRow(0,2,n[2]);
78
lc.setRow(0,3,n[3]);
79
lc.setRow(0,4,n[4]);
80
delay(delaytime);
81
lc.setRow(0,0,o[0]);
82
lc.setRow(0,1,o[1]);
83
lc.setRow(0,2,o[2]);
84
lc.setRow(0,3,o[3]);
85
lc.setRow(0,4,o[4]);
86
delay(delaytime);
87
lc.setRow(0,0,0);
88
lc.setRow(0,1,0);
89
lc.setRow(0,2,0);
90
lc.setRow(0,3,0);
91
lc.setRow(0,4,0);
92
delay(delaytime);
93
}
94
95
/*
96
This function lights up a some Leds in a row.
97
The pattern will be repeated on every row.
98
The pattern will blink along with the row-number.
99
row number 4 (index==3) will blink 4 times etc.
100
*/
101
void rows() {
102
for(int row=0;row<8;row++) {
103
delay(delaytime);
104
lc.setRow(0,row,B10100000);
105
delay(delaytime);
106
lc.setRow(0,row,(byte)0);
107
for(int i=0;i<row;i++) {
108
delay(delaytime);
109
lc.setRow(0,row,B10100000);
110
delay(delaytime);
111
lc.setRow(0,row,(byte)0);
112
}
113
}
114
}
115
116
/*
117
This function lights up a some Leds in a column.
118
The pattern will be repeated on every column.
119
The pattern will blink along with the column-number.
120
column number 4 (index==3) will blink 4 times etc.
121
*/
122
void columns() {
123
for(int col=0;col<8;col++) {
124
delay(delaytime);
125
lc.setColumn(0,col,B10100000);
126
delay(delaytime);
127
lc.setColumn(0,col,(byte)0);
128
for(int i=0;i<col;i++) {
129
delay(delaytime);
130
lc.setColumn(0,col,B10100000);
131
delay(delaytime);
132
lc.setColumn(0,col,(byte)0);
133
}
134
}
135
}
136
137
/*
138
This function will light up every Led on the matrix.
139
The led will blink along with the row-number.
140
row number 4 (index==3) will blink 4 times etc.
141
*/
142
void single() {
143
for(int row=0;row<8;row++) {
144
for(int col=0;col<8;col++) {
145
delay(delaytime);
146
lc.setLed(0,row,col,true);
147
delay(delaytime);
148
for(int i=0;i<col;i++) {
149
lc.setLed(0,row,col,false);
150
delay(delaytime);
151
lc.setLed(0,row,col,true);
152
delay(delaytime);
153
}
154
}
155
}
156
}
157
158
void loop() {
159
writeArduinoOnMatrix();
160
rows();
161
columns();
162
single();
163
}
