Serial 6-Axis Accelerometer for Arduino (ของแท้จาก DFRobot)

Serial 6-Axis Accelerometer for Arduino (ของแท้จาก DFRobot)
Serial 6-Axis Accelerometer for Arduino (ของแท้จาก DFRobot)Serial 6-Axis Accelerometer for Arduino (ของแท้จาก DFRobot)Serial 6-Axis Accelerometer for Arduino (ของแท้จาก DFRobot)Serial 6-Axis Accelerometer for Arduino (ของแท้จาก DFRobot)Serial 6-Axis Accelerometer for Arduino (ของแท้จาก DFRobot)Serial 6-Axis Accelerometer for Arduino (ของแท้จาก DFRobot)Serial 6-Axis Accelerometer for Arduino (ของแท้จาก DFRobot)
รหัสสินค้า AS00406
หมวดหมู่ วัดความเร่ง/ไจโร/IMU
ราคา 1,285.00 บาท
สถานะสินค้า พร้อมส่ง
จำนวน
ชิ้น
หยิบลงตะกร้า
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay
ดูวิธีการเริ่มใช้และตัวอย่าง arduino code ได้ที่ Click


INTRODUCTION

This module integrates high-precision gyroscopes, accelerometer, microprocessor of high-performance and advanced dynamics solves and Kalman filter algorithms that aim to quickly solve the current real-time movement of the module attitude. The use of advanced digital filtering technology can effectively reduce measurement noise and improve accuracy.

The module comes with built-in gesture solver that can get accurate attitude in dynamic environment combining with dynamic Kalman filter algorithm. Its static measurement accuracy is up to 0.05 degree(dynamic 0.1) with high stability, which could bring better performance even than some professional Inclinometers!

There is a voltage stabilizer circuit inside the module. The product should be operated at 3.3~5V and its pin level is compatible with 3.3/5V embedded systems. It employs TTL interface for connection. In addition, the module supports adjustable 2400bps~921600bps baud rate and 0.1Hz~200Hz data output.

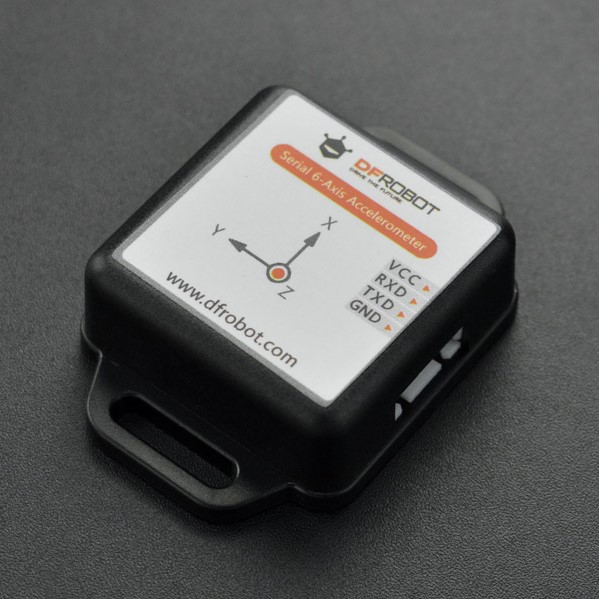

Serial 6-Axis Accelerometer for Arduino

Connection

SPECIFICATION



  • Voltage: 3.3V~5V
  • Current: <40mA
  • Size: 51.3 x 36 x 10mm
  • Measuring Dimension: acceleration: 3D; angular velocity: 3D; attitude angle: 3D
  • Range: acceleration: ±2/4/8/16g(optional); angular velocity: ±250/500/1000/2000°/s (Optional); attitude angle: ±180°



DOCUMENTS


SHIPPING LIST

  • Serial 6-Axis Accelerometer x1
  • Wire x1

Tutorial

Requirements

  • Hardware

Connection

图片介绍
WT61PC Arduino UNO
VCC 5V/3V
RXD D11
TXD D10
GND GND

Sample Code


/*!
@file getLightIntensity.ino
@Set the frequency of data output by the sensor, read the acceleration, angular velocity, and angle of X, Y, and Z axes.
@n Experimental phenomenon: when the sensor starts, it outputs data at the set frequency and the data will be displayed on serial monitor
@copyright Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
@licence The MIT License (MIT)
@author [huyujie](yujie.hu@dfrobot.com)
@version V1.0
@date 2020-12-03
@https://github.com/DFRobot
*/
#include <DFRobot_WT61PC.h>
#include <SoftwareSerial.h>

//Use software serial port RX:10,TX:11
SoftwareSerial mySerial(10, 11);

DFRobot_WT61PC sensor(&mySerial);

void setup()
{
//Use Serial as debugging serial port
Serial.begin(115200);
//Use software serial port mySerial as communication seiral port
mySerial.begin(9600);
//Revise the data output data frequncy of sensor FREQUENCY_0_1HZ for 0.1Hz, FREQUENCY_0_5HZ for 0.5Hz, FREQUENCY_1HZ for 1Hz, FREQUENCY_2HZ for 2Hz,
// FREQUENCY_5HZ for 5Hz, FREQUENCY_10HZ for 10Hz, FREQUENCY_20HZ for 20Hz, FREQUENCY_50HZ for 50Hz,
// FREQUENCY_100HZ for 100Hz, FREQUENCY_125HZ for 125Hz, FREQUENCY_200HZ for 200Hz.
sensor.modifyFrequency(FREQUENCY_10HZ);
}


void loop()
{
if (sensor.available()) {
Serial.print("Acc\t"); Serial.print(sensor.Acc.X); Serial.print("\t"); Serial.print(sensor.Acc.Y); Serial.print("\t"); Serial.println(sensor.Acc.Z); //acceleration information of X,Y,Z
Serial.print("Gyro\t"); Serial.print(sensor.Gyro.X); Serial.print("\t"); Serial.print(sensor.Gyro.Y); Serial.print("\t"); Serial.println(sensor.Gyro.Z); //angular velocity information of X,Y,Z
Serial.print("Angle\t"); Serial.print(sensor.Angle.X); Serial.print("\t"); Serial.print(sensor.Angle.Y); Serial.print("\t"); Serial.println(sensor.Angle.Z); //angle information of X, Y, Z
Serial.println(" ");
}
}

Expected Results

图片介绍
