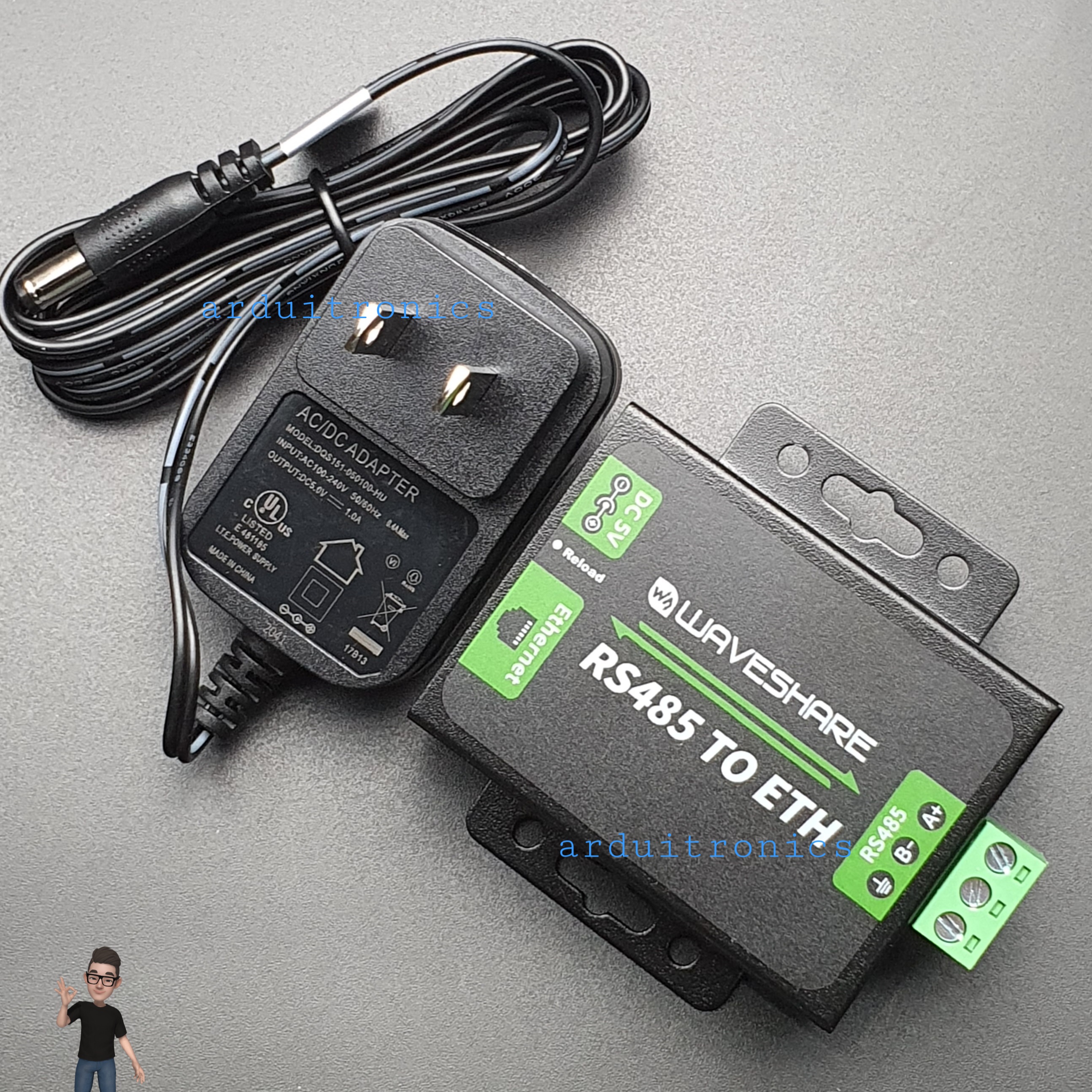

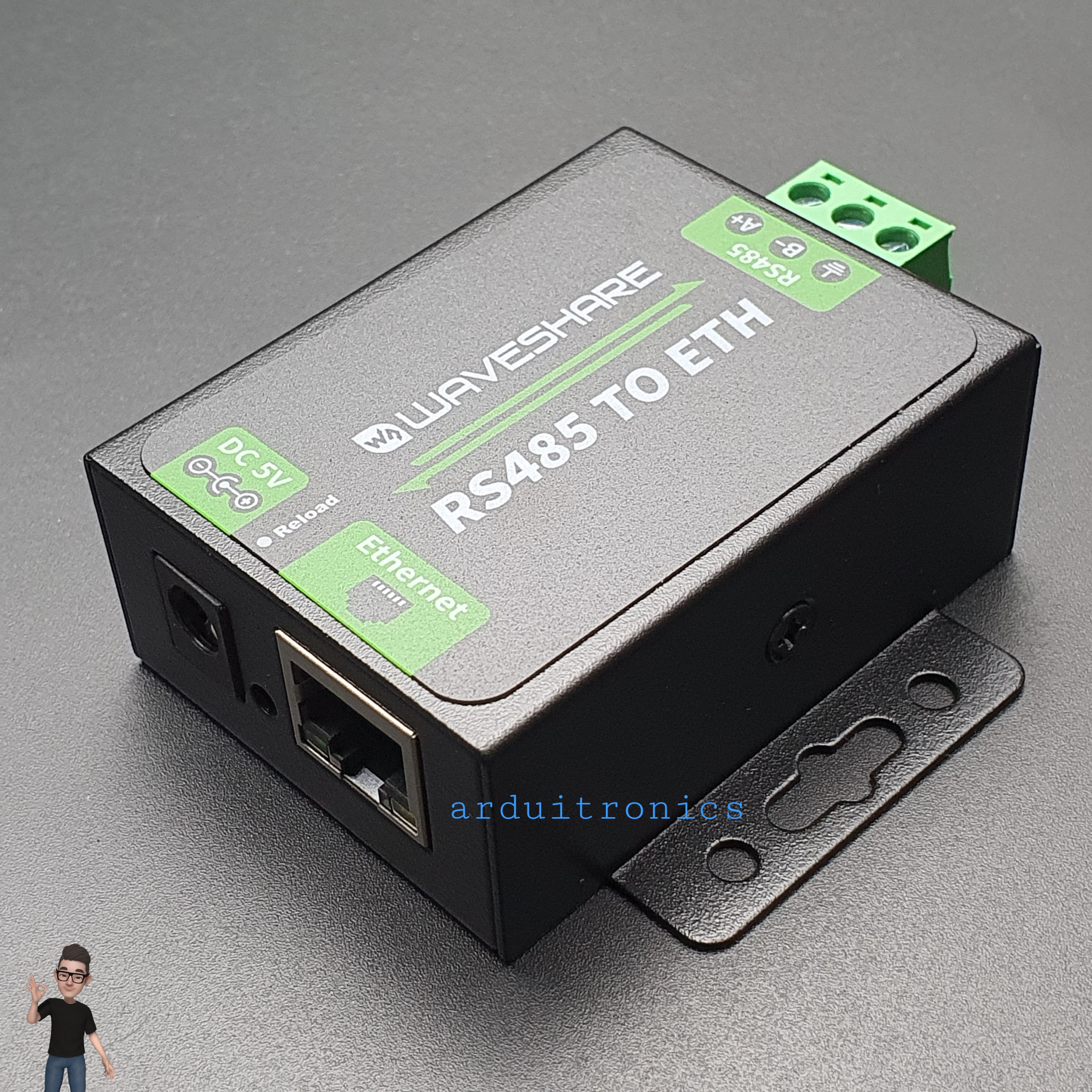

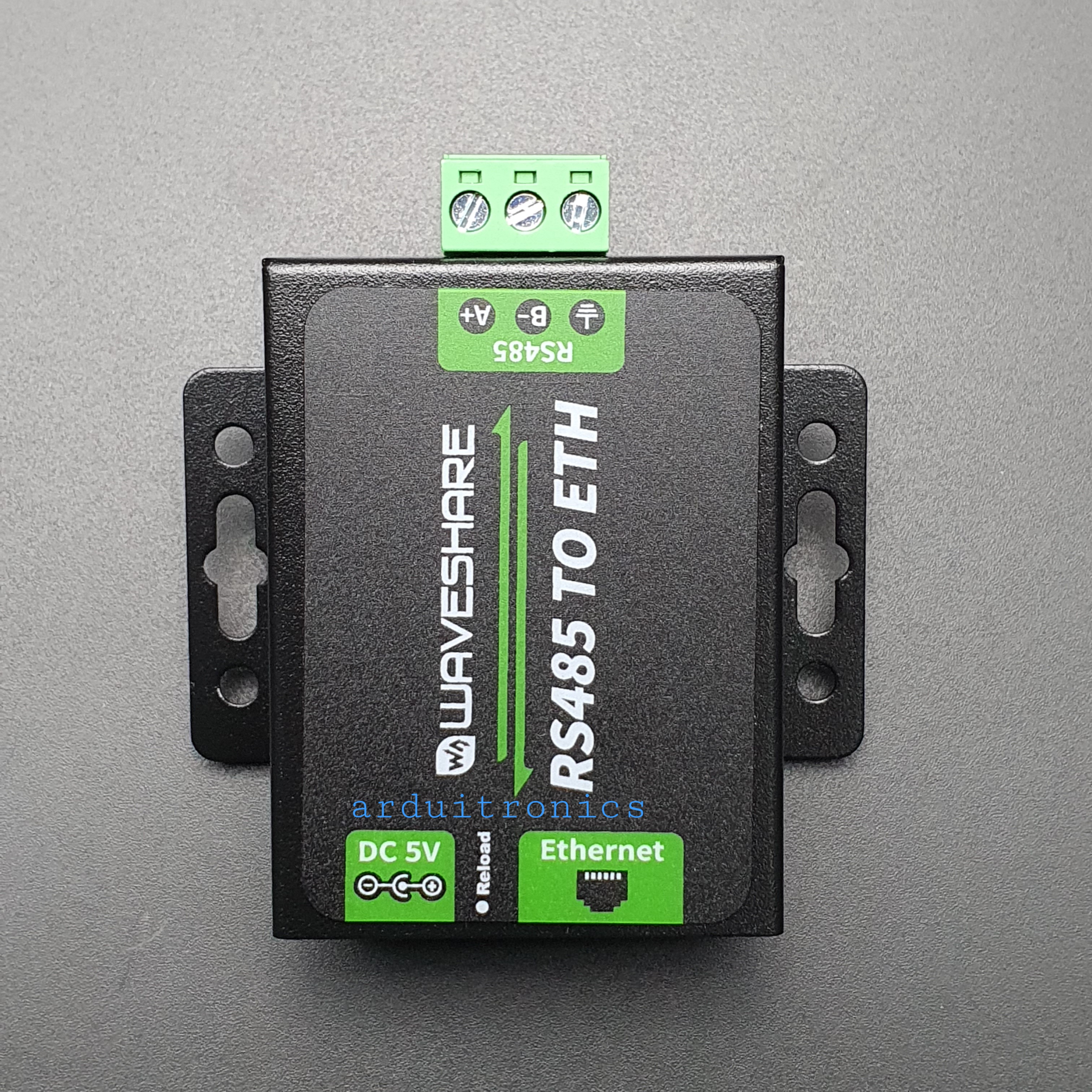

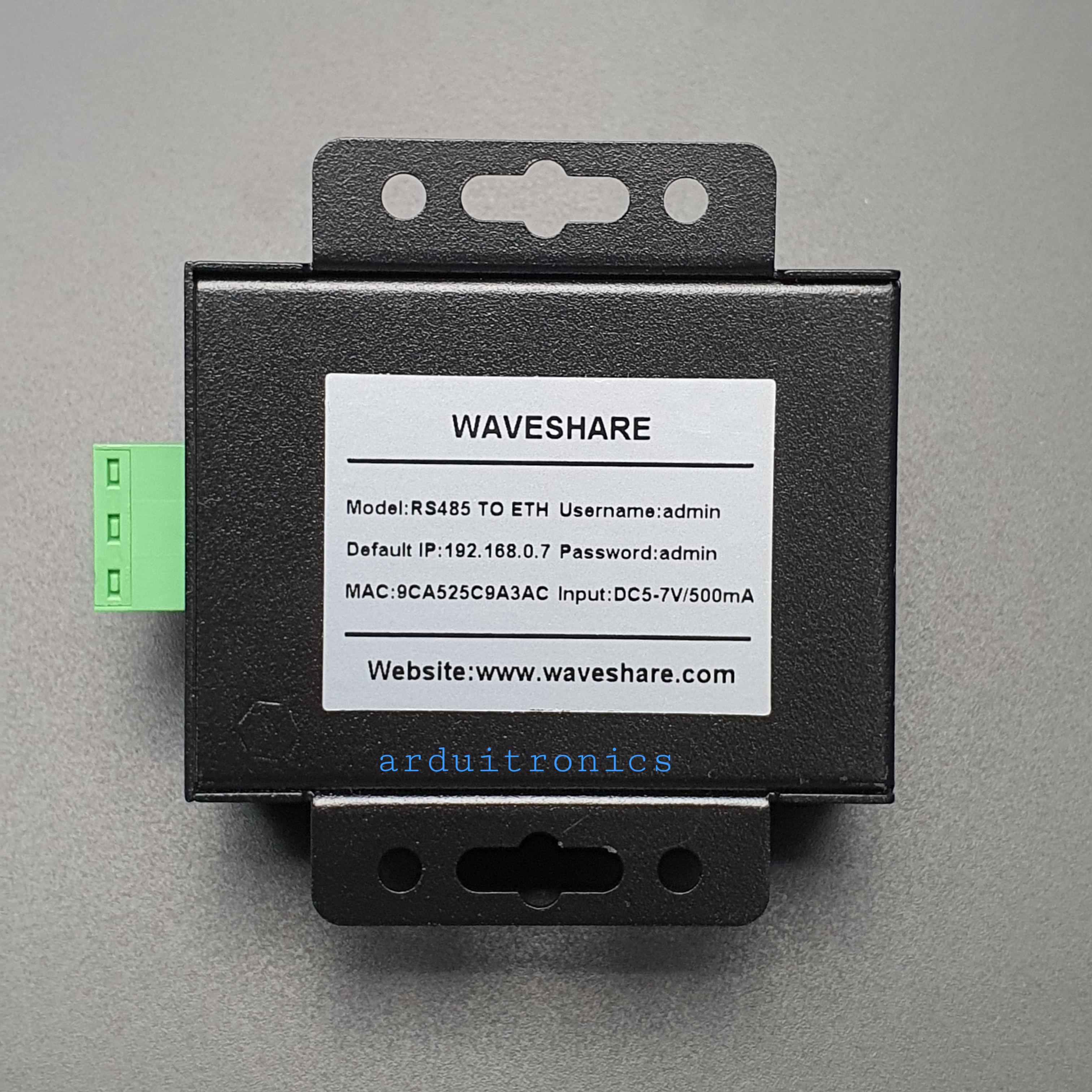

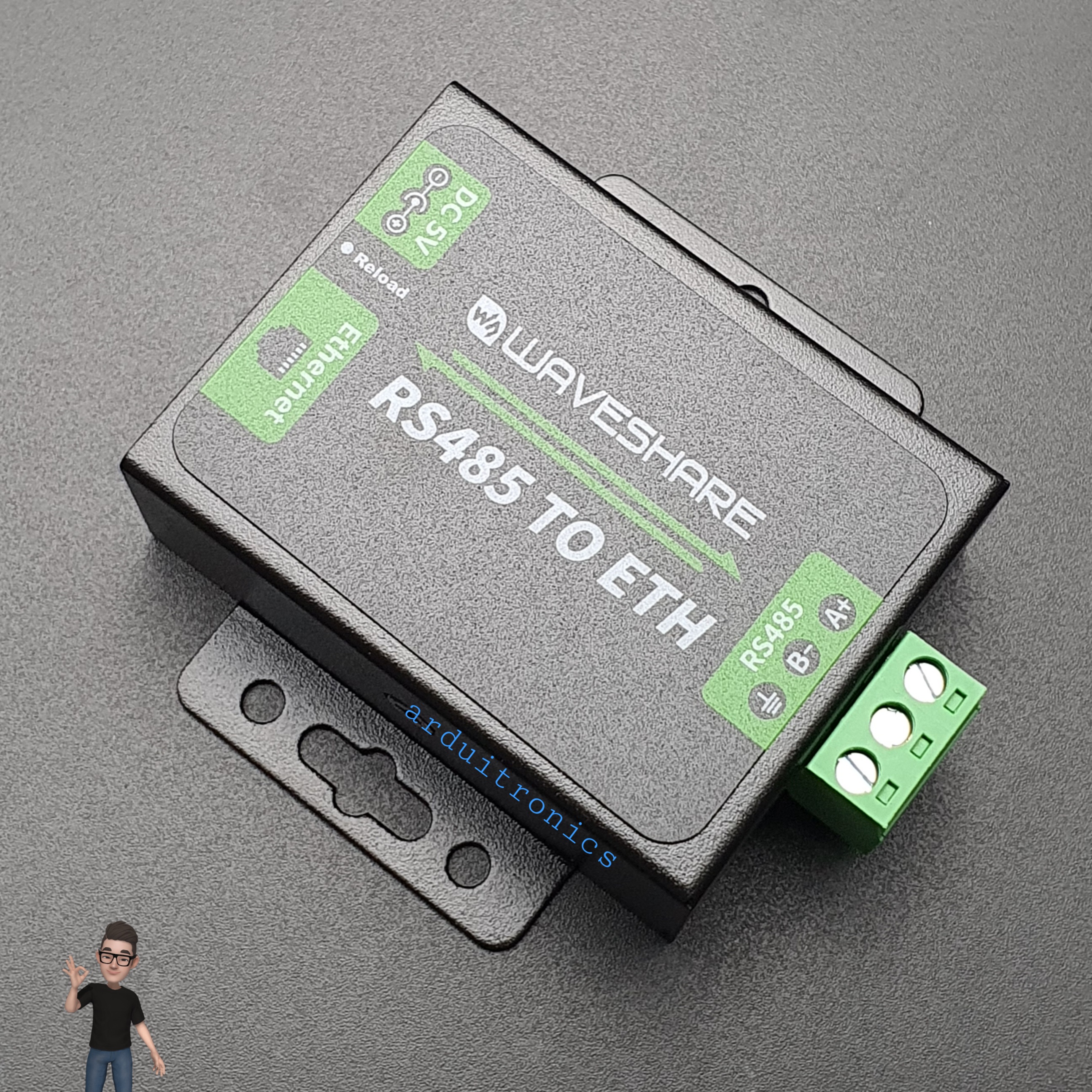

RS485 to Ethernet Converter (ของแท้จาก Waveshare)
| รหัสสินค้า | SA10123 |
| หมวดหมู่ | RS232/RS485/USB to Ethernet/WiFi |
| ราคา | 1,295.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
Overview:
The RS485 TO ETH module provides an easy way to communicate between RS485 and RJ45 port Ethernet, it can be configured via webpage.
- M0 series 32-bit ARM processor, fast speed, high efficiency
- 10/100M Auto-MDI/MDIX ethernet interface, regardless of cross-over or straight-through cable
- Configurable RS485 baudrate (600bps~230.4Kbps), supports five parity check options: None, Odd, Even, Mark, Space
- Available working modes: TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client (supports GET and POST)
- Configurable via webpage, AT commands, serial protocol, and network protocol, provides configuration protocol which can be integrated to your own software
- Supports customized heartbeat packets, make sure the connection is truthful, as well as for actively retrieving sensor data
- Supports customized registration packets, auto passing the registered packet as identifier after the connection is established, so that different devices can be distinguished
- Supports customized webpage, allows user to customize the module configuration page
- Supports RFC2217-like protocol, be able to communicate with devices whose serial setting (baudrate, data bit, etc.) may change
- KeepAlive mechanism, detects broken connection, auto re-connecting
- Supports time-out reboot (no-data reboot), ensures a long-term stable connection, configurable reboot time
- Supports DNS domain name resolution, configurable DNS server
- Supports DHCP, auto-obtained IP or static IP
- Firmware is upgradable via the network
- Restore to factory settings via software and/or hardware
- Comes with default MAC address, which is customizable
- Provided software: module configuration software, TCP/UDP testing tool, VCOM virtual serial port software
- Example code: host computer (socket ), VB, C++, Delphi, Android, iOS, etc.

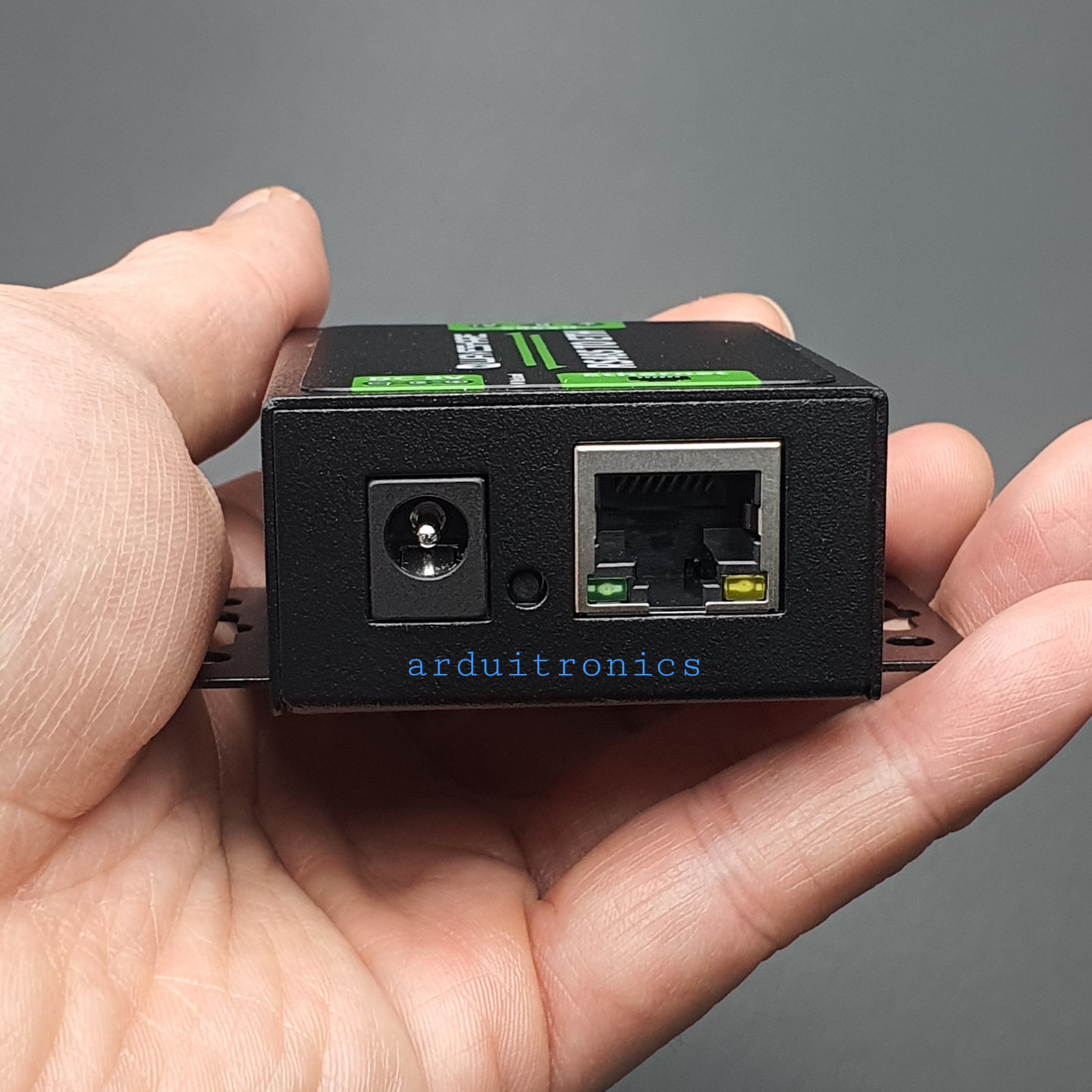

- Ethernet:
- Connector: 4-pin RJ45
- Communication rate: 10/100Mbps
- Interface protection: 1.5KV electromagnetic isolation
- Protocols: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client
- TX cache: 6Kbyte
- RX cache: 4Kbyte
- RS485:

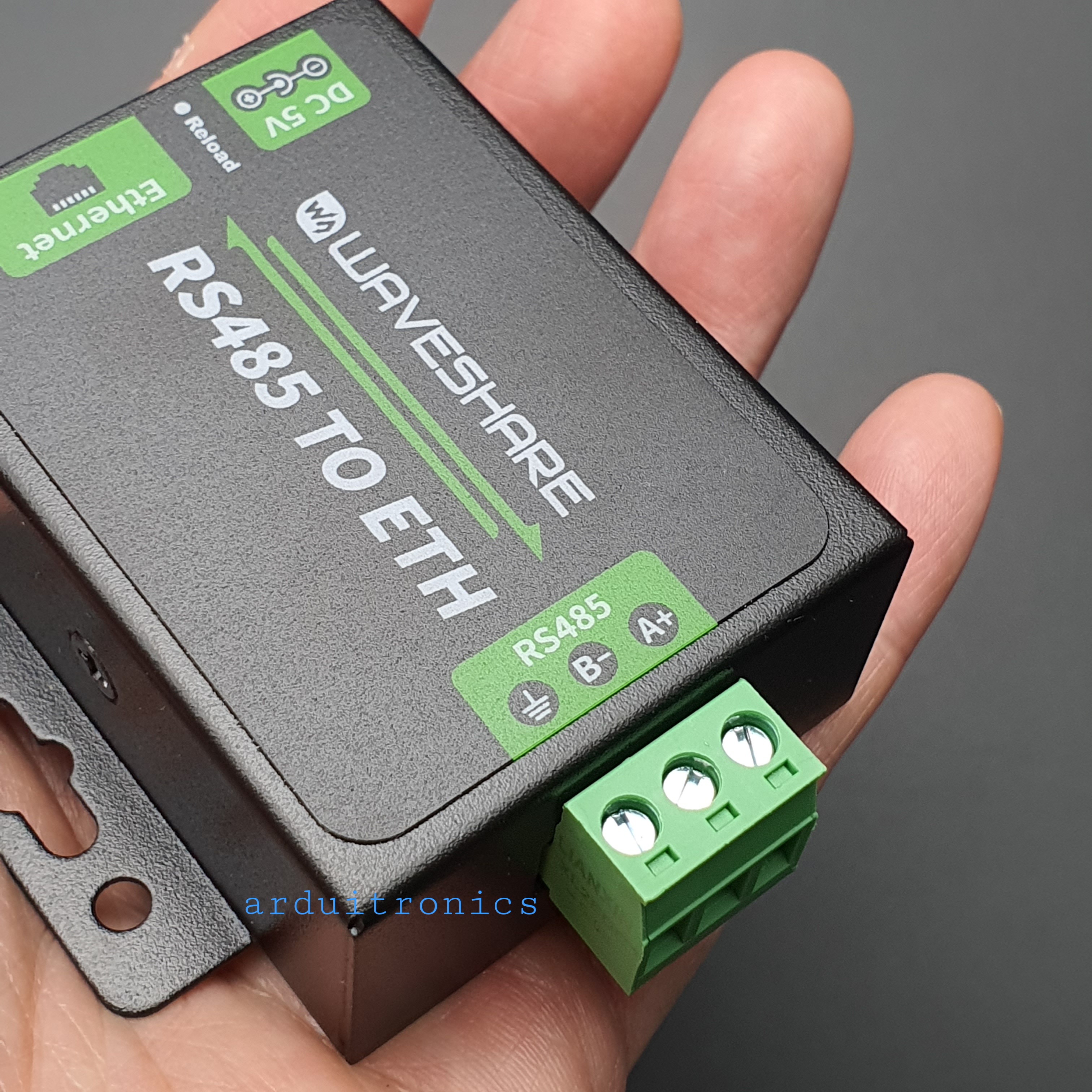

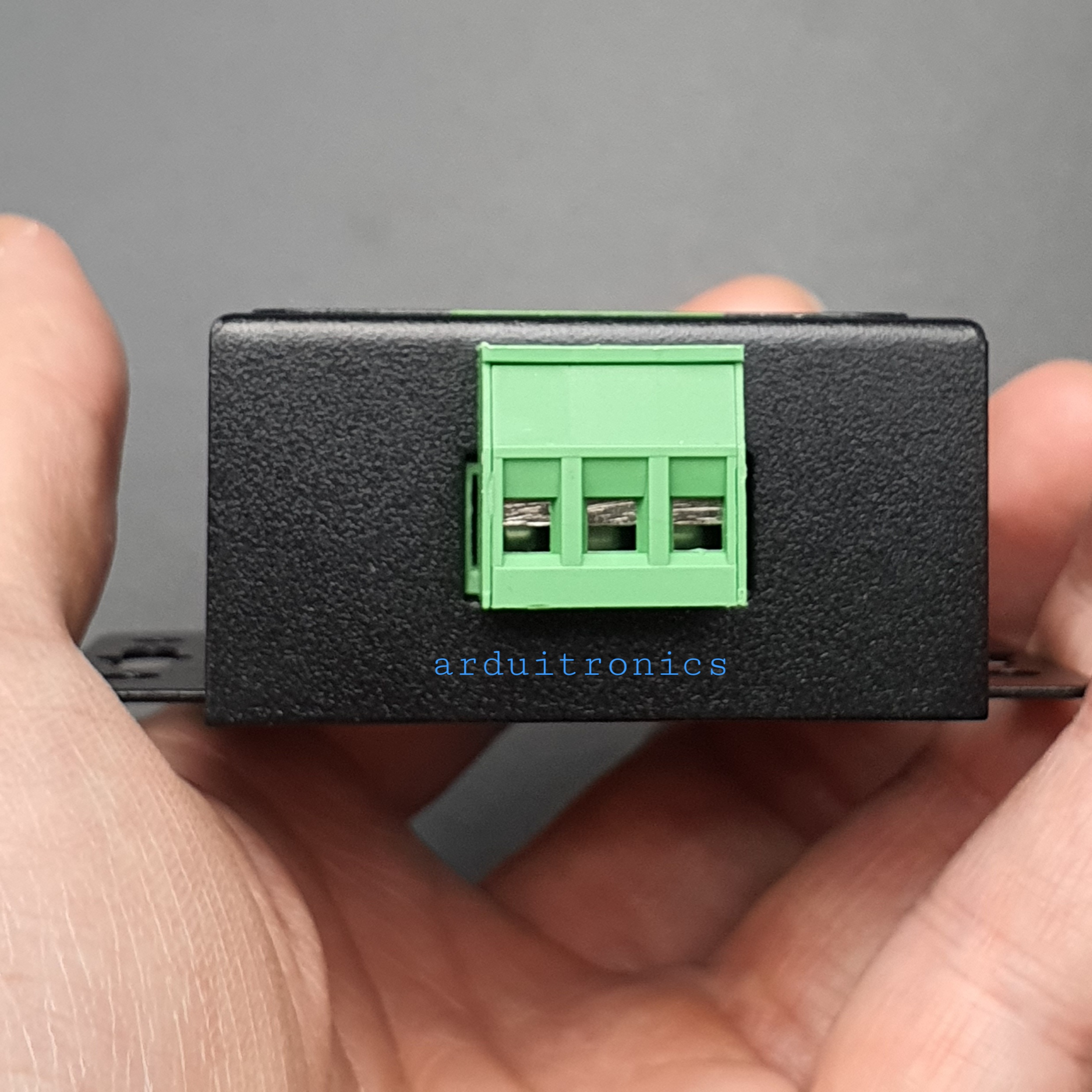

- Connector: screw terminal (A+, B-, GND)
- Data bit: 5bit, 6bit, 7bit, 8bit
- Stop bit: 1, 2
- Parity bit: None, Odd, Even, Mark, Space
- Baudrate: 600bps~230.4Kbps
- RX cache: 800byte
- Hardware flow control: none
- Interface protection:
- 2KV ESD protection
- RS485 pull up/down registers: 2.2KΩ

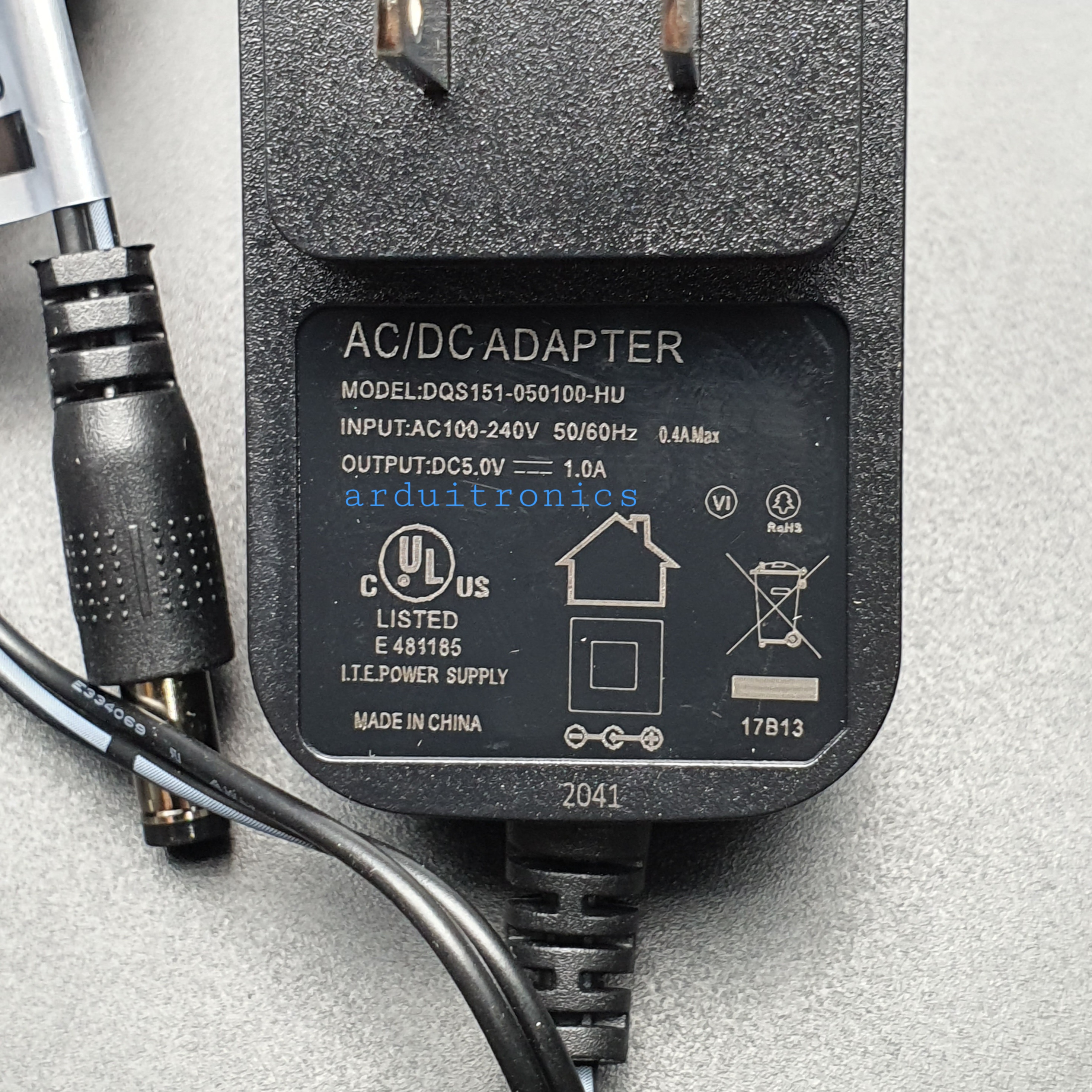

- Power:
- Power supply: 5.0~7.0V (5V recommended)
- Operating current: 150mA (@5V)
- Power consumption: <1W
- Interface protection: reverse-proof, ESD protection, anti-surge
- Environment:
- Operating temperature: -25~75°C
- Storage temperature: -40~105°C
| COMPARISON | UART TO ETH | RS485 TO ETH | RS232/485 TO ETH |
|---|---|---|---|
| Processor | Cortex-M0 | Cortex-M0 | Cortex-M4 (up to 120MHz frequency) |
| Ethernet | RJ45 (10/100Mbps self-negotiation) | ||
| Protocol: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client | |||
| Cache: TX 6Kbyte, RX 4Kbyte | Cache: TX 16Kbyte, RX 16Kbyte | ||
| Serial | UART | RS485 | RS232+RS485 (allow to work at the same time) |
| Baudrate: 600bps~460.8Kbps | Baudrate: 600bps~230.4Kbps | ||
| Hardware flow: NOT supported | Hardware flow: supported | ||
| Data bit: 5, 6, 7, 8 | |||
| Stop bit: 1, 2 | |||
| Parity bit: None, Even, Odd, Space, Mark | |||
| Cache: RX 800byte | Cache: TX 2Kbyte, RX 2Kbyte | ||
| Framing condition: 4 byte time interval, or 400 byte in length | Framing condition: 4 byte time interval, or customizable 0~1460 byte in length | ||
| Features | customized heartbeat packets, customized registration packets, customized webpage, RFC2217-like protocol, KeepAlive, timeout auto reboot, short connection, firmware upgrade via network | ||
| Modbus gateway, Websocket (webpage to serial) | |||
| Working Modes | TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client | ||
| Client Count | on TCP Server mode, customizable 1~16 Clients | on TCP Server mode, supports 2-ch Socket, 8 Clients per ch | |
| Configuration | Built-in webpage, Host computer config software, Serial commands | ||
| Interface Protection | Power: reverse-proof, ESD protection, anti-surge | ||
| Ethernet: 1.5KV electromagnetic isolation | |||
| RS485: 2KV ESD protection, 2.2KΩ pull up/down registers | |||
| lightning-proof, over-current protection | |||
| Power Supply | 3.3V/5V | 5~7V | 5~36V |
| Operating Current | 150mA@5V | 110mA@5V | 86.5mA@5V |
| Temperature | Operating Temperature: -25～75℃ | Operating Temperature: -40～85℃ | |
| Storage Temperature: -40～105℃ | |||
| Dimensions | 50.5mm × 22.6mm × 15mm | 70mm × 63.6mm × 25mm | 82.8mm × 85.7mm × 25mm |
