0.95inch RGB OLED (B) (แท้จาก Waveshare)
รายละเอียดสินค้า

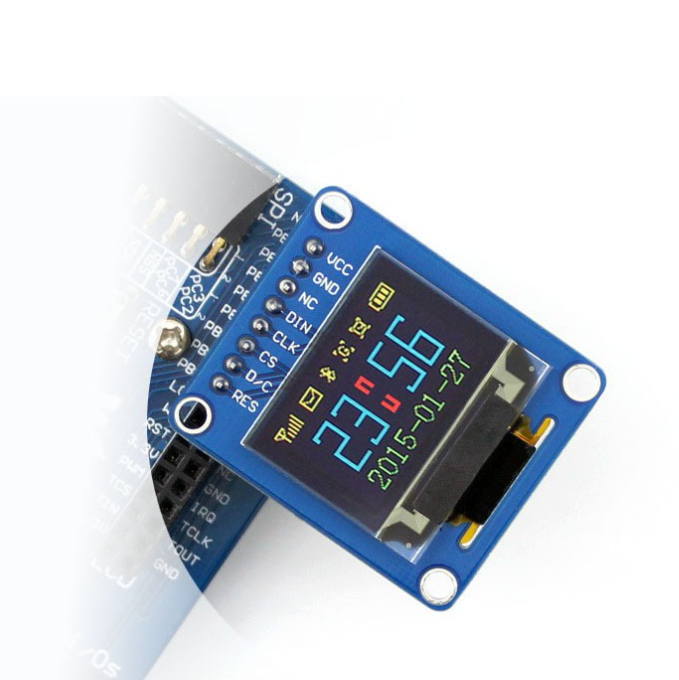

0.95inch RGB OLED, SPI Interface, Straight/Vertical Pinheader (Waveshare)
ดูข้อมูลการใช้งานและตัวอย่าง code (arduino, raspberry pi, jetson nano) ได้ที่ click
ดูข้อมูลการใช้งานและตัวอย่าง code (arduino, raspberry pi, jetson nano) ได้ที่ click
Overview
This is a general OLED display Module, 1.5inch diagonal, 128x128 pixels, 16 gray scale, with embedded controller, communicating via SPI or I2C interface.
Features
- 128x128 high resolution
- 16 gray scale, better display effect
- Supports SPI or I2C interface, configured via onboard resistor
- Comes with development resources and manual (examples for Raspberry Pi/Jetson Nano/Arduino/STM32)
Specifications
- Driver: SSD1327
- Interface: SPI / I2C
- Display color: White
- Gray scale: 16
- Resolution: 128x128 (most other competitive products are typically 128x64)
- Viewing angle: >160°
- Operating voltage: 3.3V / 5V
- Dimension: 44.5 x 37 (mm)
Interface
| SYMBOL | DESCRIPTION |
|---|---|
| VCC | Power (3.3~5V input) |
| GND | Ground |
| DIN | Data input |
| CLK | Clock data input |
| CS | Chip selection, low active |
| DC | Data/Command selection (high for data, low for command) |
| RST | Reset, low active |
There are two available drive interfaces for this OLED module: 4-wire SPI and I2C:
| BS1 | BS2 | CS | DC | DIN | CLK | |
|---|---|---|---|---|---|---|
| 4-wire SPI | 0 | 0 | Chip select | Data/Command | MOSI | SCK |
| I2C | 1 | 1 | NC | I2C address selection | SDA | SCL |
Dimensions
Key Parameters
| DRIVER CHIP | SSD1331 |
|---|---|
| INTERFACE | SPI |
| RESOLUTION | 96×64 |
| DISPLAY SIZE | 0.95inch |
| COLORS | 65K colorful |
| VISIBLE ANGLE | >160° |
| OPERATING TEMP. (℃) | -20~70 |
| STORAGE TEMP. (℃) | -30~80 |
| OPERATING VOLTAGE | 3.3V / 5V |
| APPLICABILITY | Hardware platforms such as Raspberry Pi/Jetson Nano/Arduino/STM32 |
Interface
| PIN NO. | SYMBOL | DESCRIPTION |
|---|---|---|
| 1 | VCC | Power positive (3.3~5V power input) |
| 2 | GND | Ground |
| 3 | NC | NC |
| 4 | DIN | Data input |
| 5 | CLK | Clock signal input |
| 6 | CS | Chip selection, low active |
| 7 | D/C | Command signal, low level for command, high level for data |
| 8 | RES | Reset signal, low active |
Ordering Info
The 0.95inch RGB OLED provides 2 options for the onboard pinheader:
- 0.95inch RGB OLED (A): curved/horizontal pinheader
- 0.95inch RGB OLED (B): straight/vertical pinheader
Downloads
Development resources: demo codes, schematic, datasheets, etc.
Wiki: www.waveshare.com/wiki/0.95inch_RGB_OLED_(B)
Photos
Dimension
