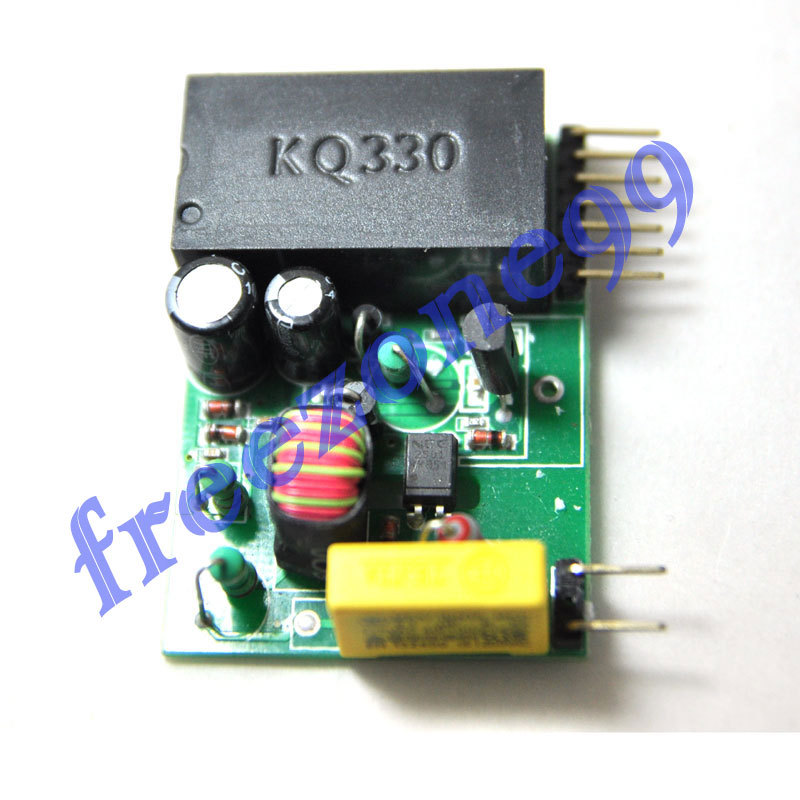

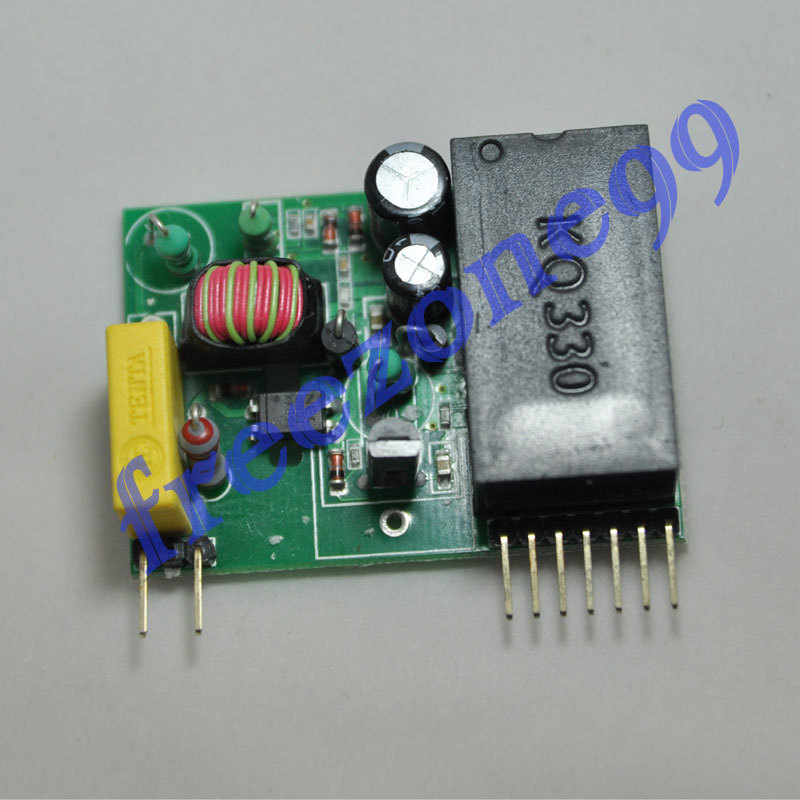

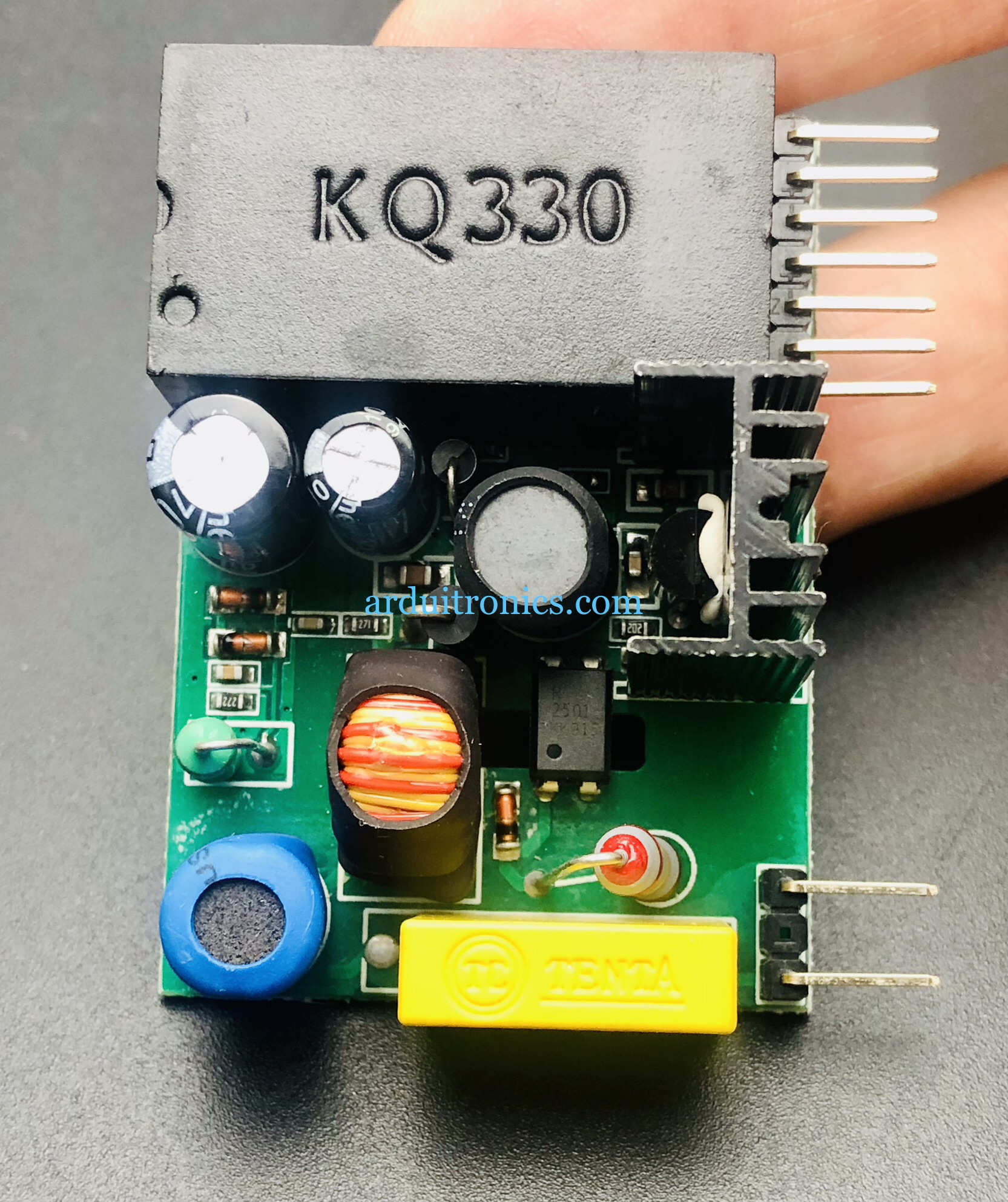

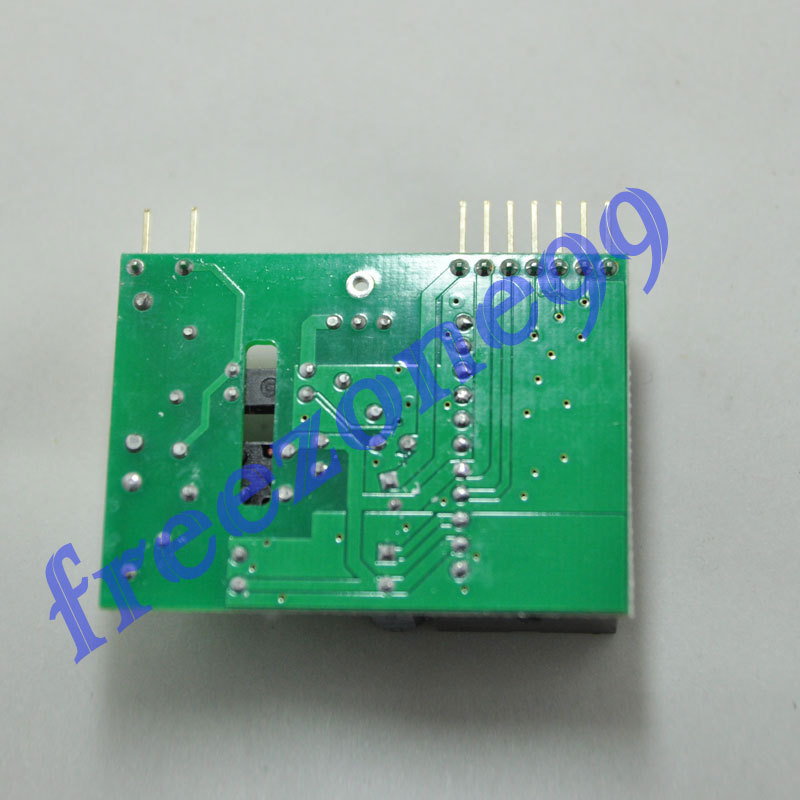

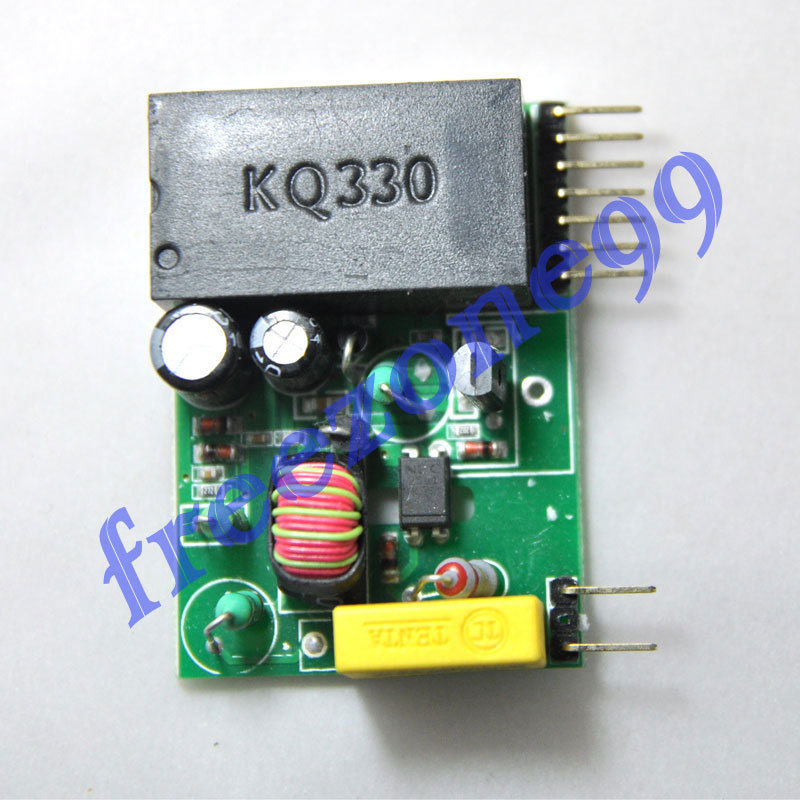

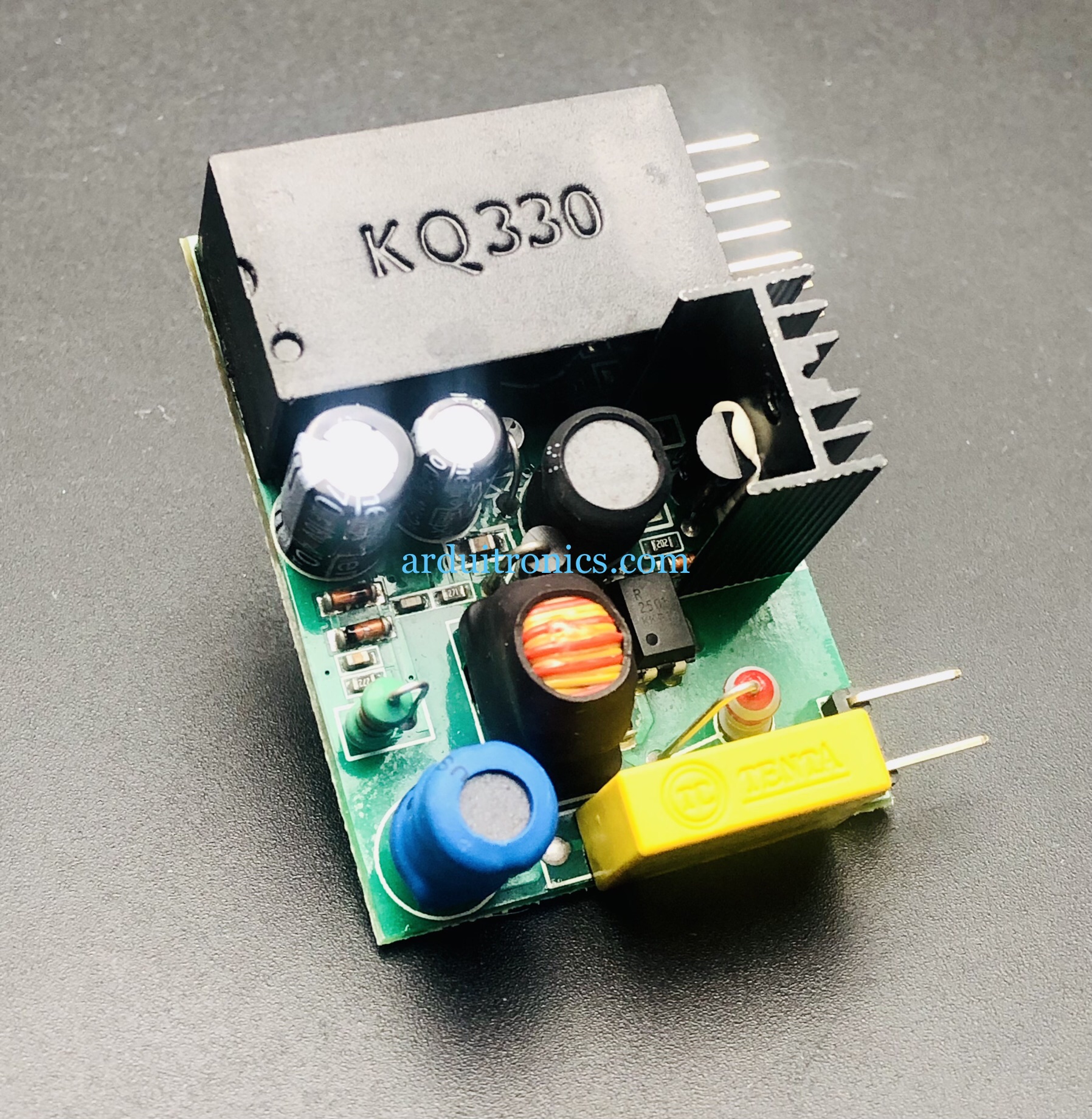

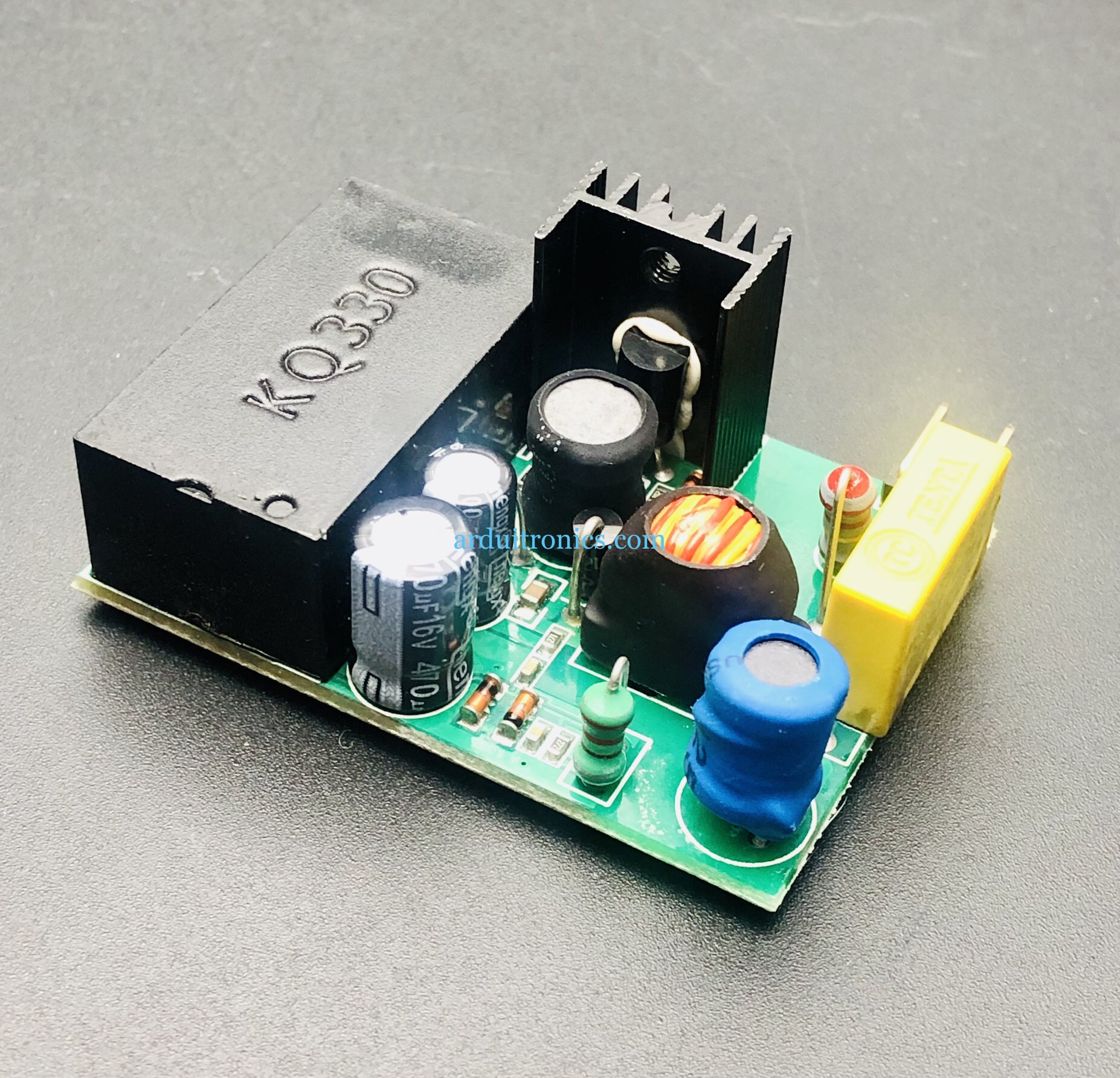

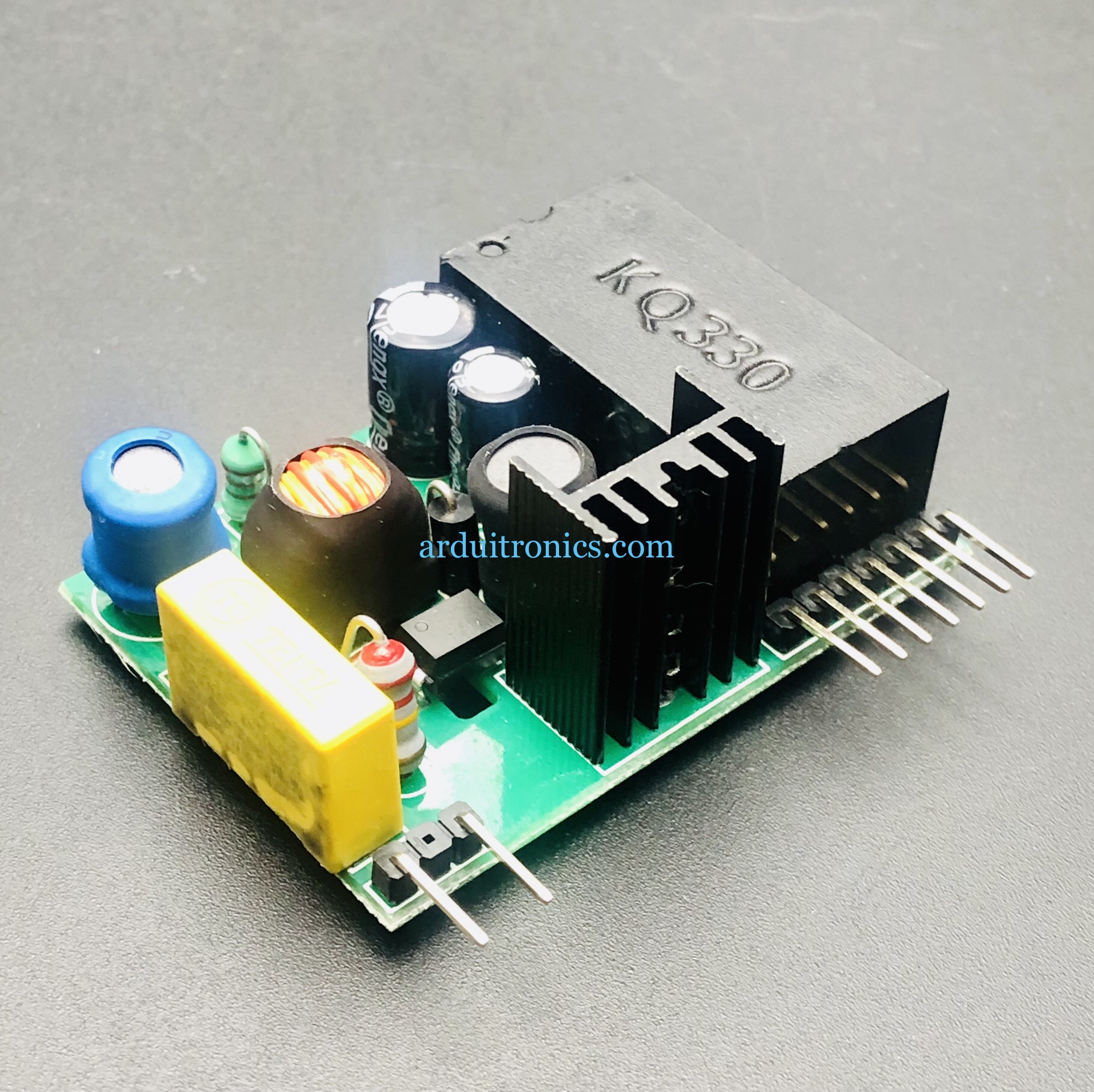

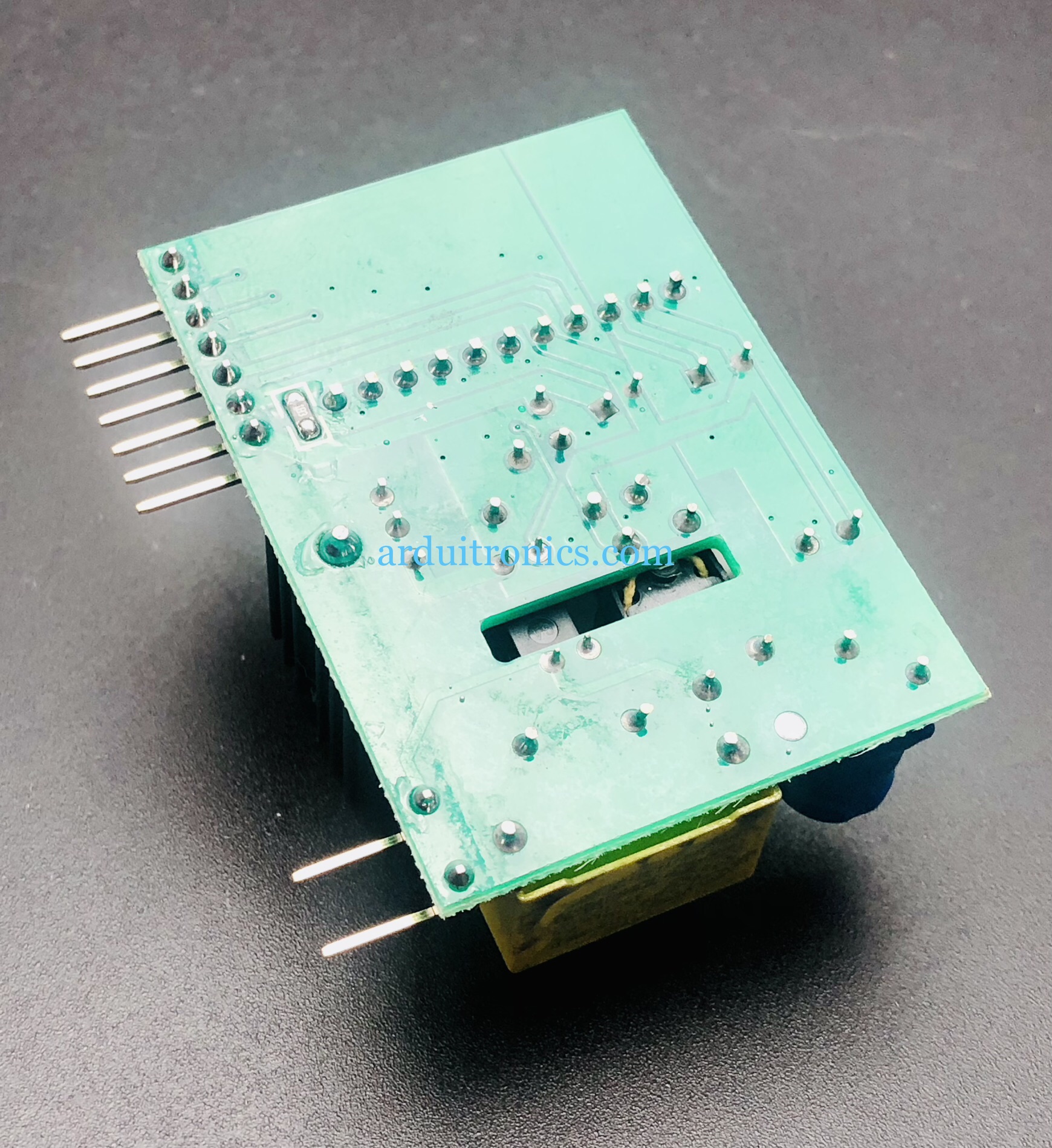

KQ-130 Power Line Data Communication Module

KQ-130F Power Line Carrier Module FZ0423

Description:

Working rate:120~135KHZ
Interface baud rate:9600bps, the true baud rate is 100bps,250-byte buffer

Temperature:-25 degree~+70 degree
Humidity: ≤90%

Power:DC +5V

Receiver:≤11mA  Transmitter:≤300mA

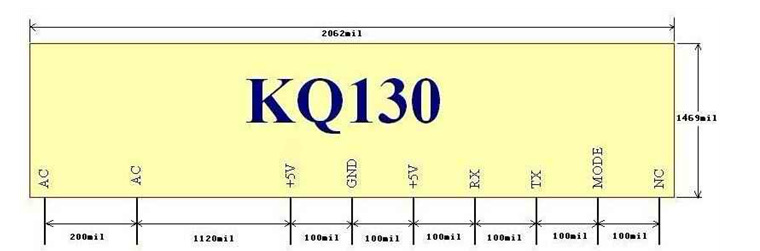

1P-AC: 220V AC voltage of the line of fire (or zero line)
2P-AC: 220V AC voltage zero line (or FireWire)
3P-+5 V: +5 V to send power (210mA), single income data can be vacant reduce power consumption
The 4P-GND: Digital circuit ground
5P-+5 V: +5 V operating supply 11mA, the lowest operating voltage to 3.3V but not recommended
6P-RX: TTL level, carrier data into, then MCU TXD
7P-TX: TTL level, carrier data out, then the microcontroller RXD
8P-MODE: mode selection, vacant or connected to 5V high ground is low
9P-NC/RST: reset pin (active low) frequent switching mode. Do not need this feature, the pin should be left

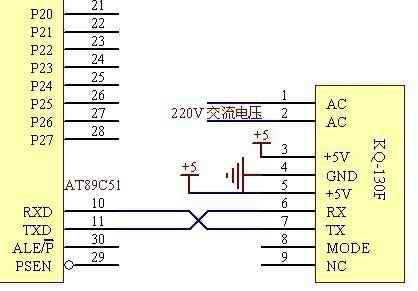

KQ-130F power line carrier data transceiver module with microcontroller connection diagram:

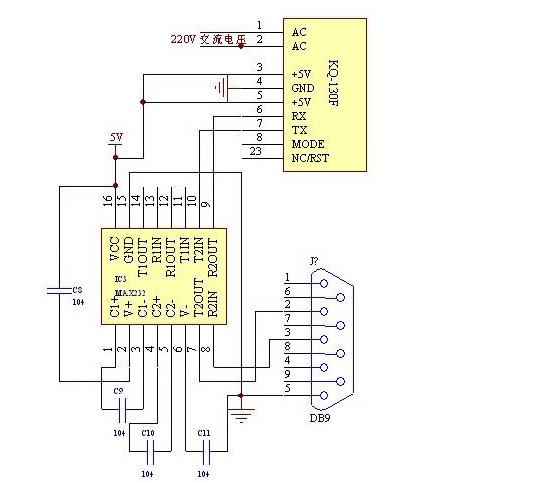

KQ-130F power line carrier data transceiver module with the microcomputer 9-pin RS232 port connection

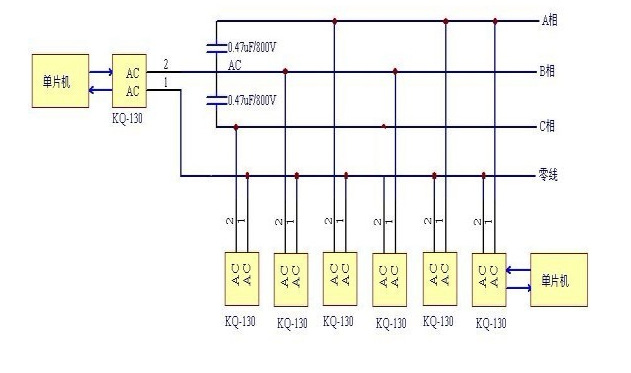

Three-phase coupled reference circuit (via capacitive coupling: simple cost savings):

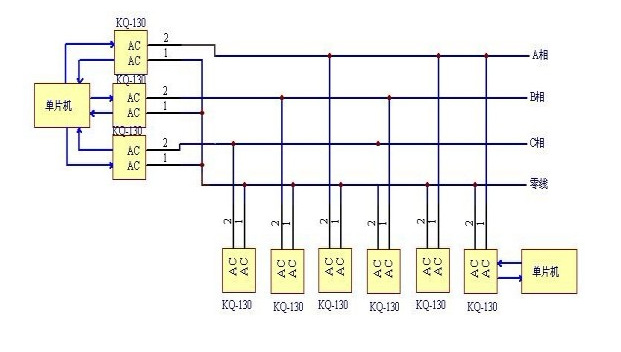

Three-phase three-module respectively transmitted reference circuit (three modular fashion: no relationship between the relative phase does not superimposed interfering signal):

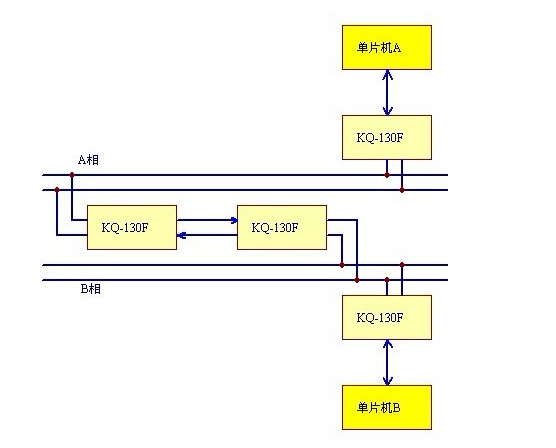

The three-phase routing reference circuit: (MODE = 0 only for KQ-130F module)

Package Included:

5 X KQ-130F module
