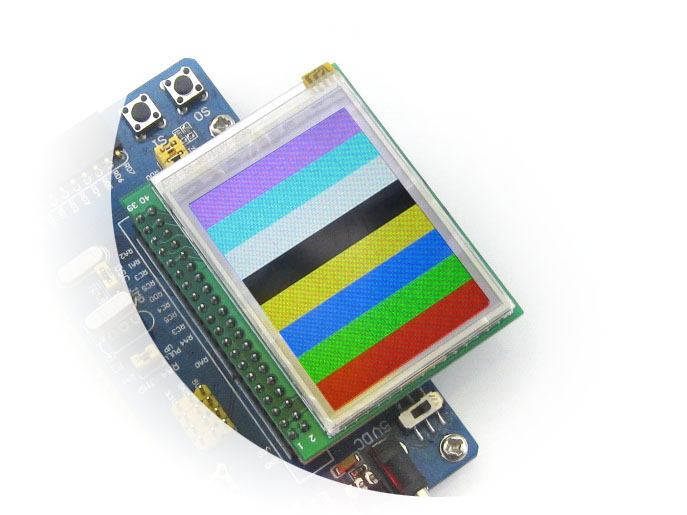

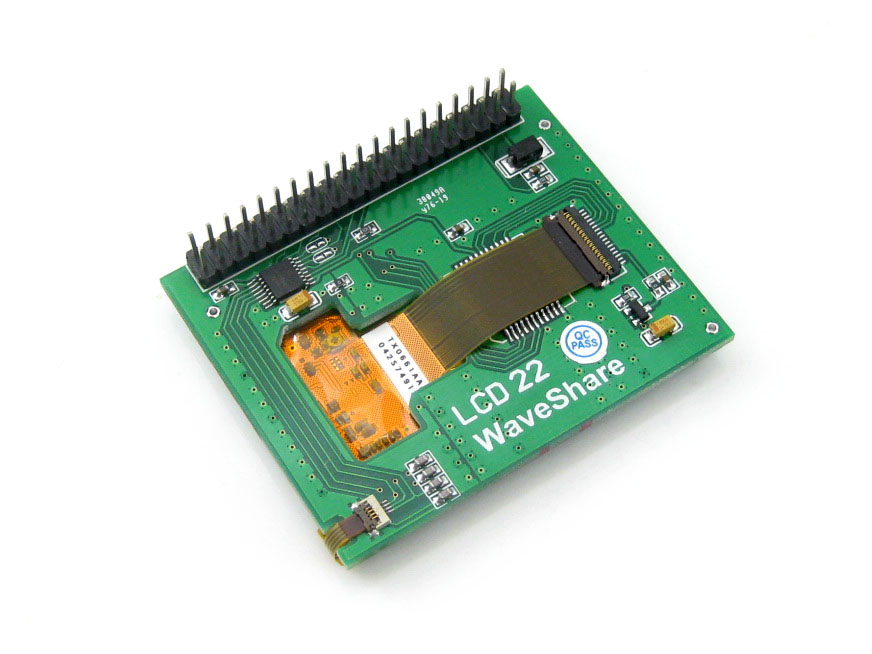

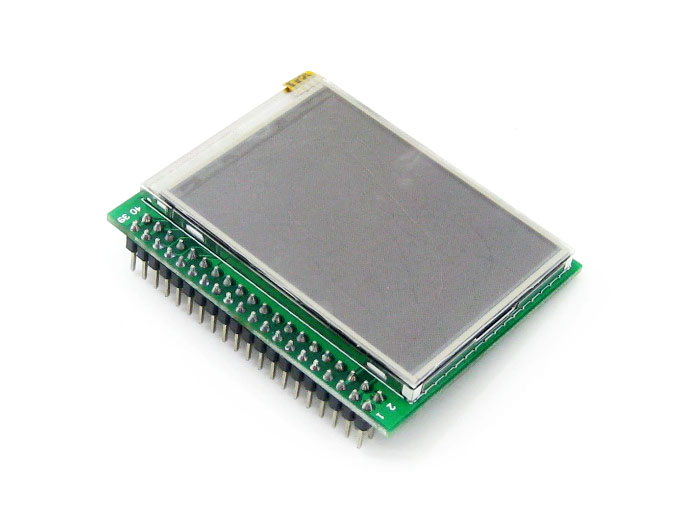

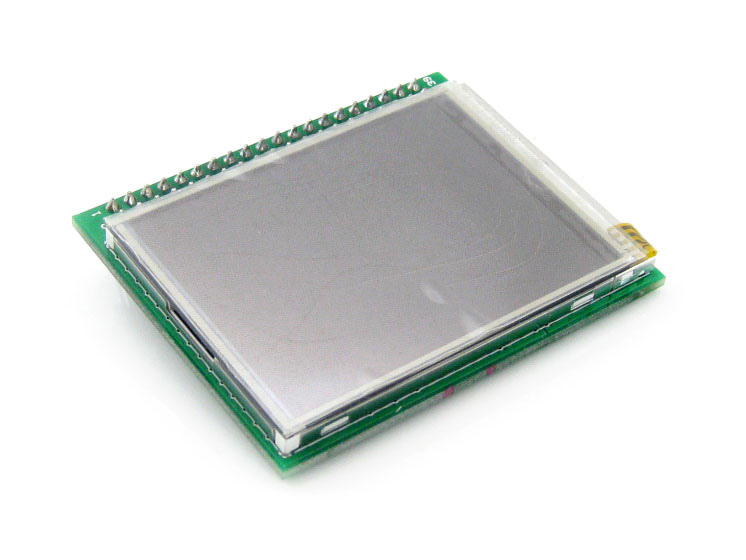

2.2" TFT LCD Touch Screen (LCD 22 WaveShare)

2.2" TFT LCD Touch Screen (LCD 22 WaveShare)
2.2" TFT LCD Touch Screen (LCD 22 WaveShare) thumbnail 12.2" TFT LCD Touch Screen (LCD 22 WaveShare) thumbnail 22.2" TFT LCD Touch Screen (LCD 22 WaveShare) thumbnail 32.2" TFT LCD Touch Screen (LCD 22 WaveShare) thumbnail 4
รหัสสินค้า AS00109
หมวดหมู่ LCD TFT
ราคา 450.00 บาท
สถานะสินค้า พร้อมส่ง
ประเภท สินค้าใหม่
อัพเดทล่าสุด 27 พ.ค. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Share
Scan this!

Main Parameters

Driver IC LCD controller chip BD663474 , touch panel control chip XPT2046
Type TFT
Interface SPI serial; touch panel: SPI
Backlit LED backlight
Index Levels 26 million colors
Resolution 320x240 (Pixel)

Development of Information

http://www.waveshare.net/downloads/accBoard/2.2inch-320x240-Touch-LCD-A.7z

Interface Definition

Pin No. Mark Description Function
1 GND Grounding GND
2
3 3.3V +3.3 Power Is connected to +3.3 V power supply
4
5 PWM Backlight brightness adjustment You can use PWM to control the backlight brightness
6
8 NC NC NC
10 NC
12 NC
14 NC
16 NC
18 NC
20 NC
22 NC
24 NC
26 NC
28 NC
30 NC
7 NC
9 NC
11 NC
13 NC
15 NC
17 NC
19 T_IRQ The touch panel interrupt Detecting the touch panel was pressed with low
21 T_BUSY Touch panel busy signal
23 T_CS Touch panel chip select signals Choose low touch panel
25 T_DCLK Touch panel SPI clock signal Connected to the SPI SCK
27 T_DIN SPI data input touch panel Connected to the SPI MOSI
29 T_DOUT Touch panel SPI data output Connected to the SPI MISO
31 RESET Chip restart Low restart chips
32
33 SCI SPI data input screen (serial mode) Connected to the SPI MOSI
35 SCL Screen SPI clock signal (serial mode) Connected to the SPI SCK
34 NC NC NC
36 NC NC NC
37 CS LCD chip select signal (serial mode) LOW choose LCD
38
39 RS Instruction / data register select RS = 1: Data register
RS = 0: Instruction register
40
