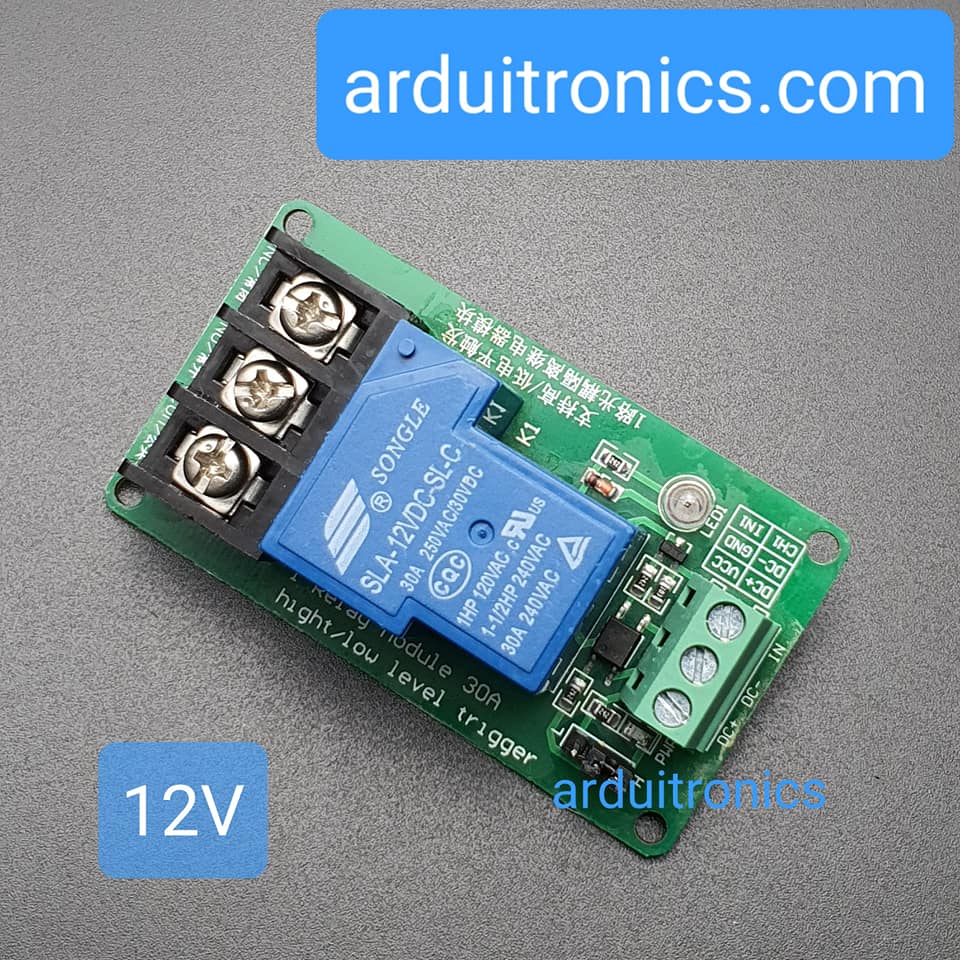

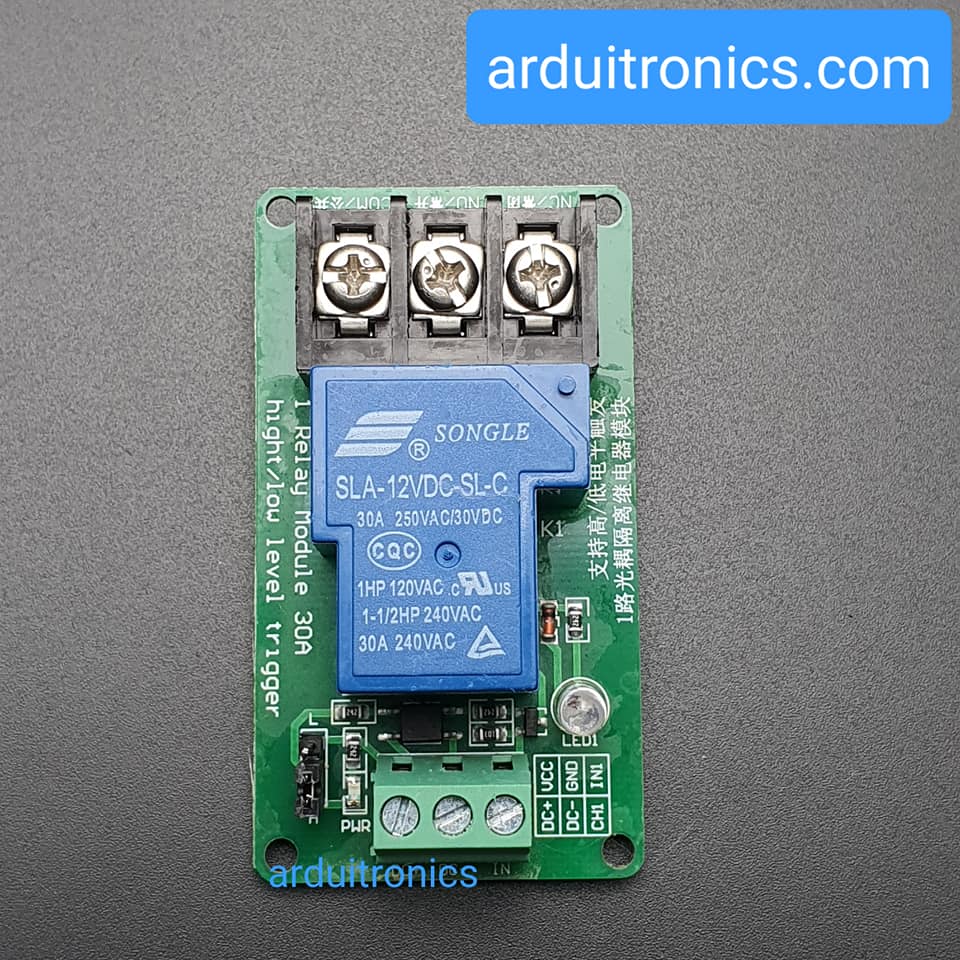

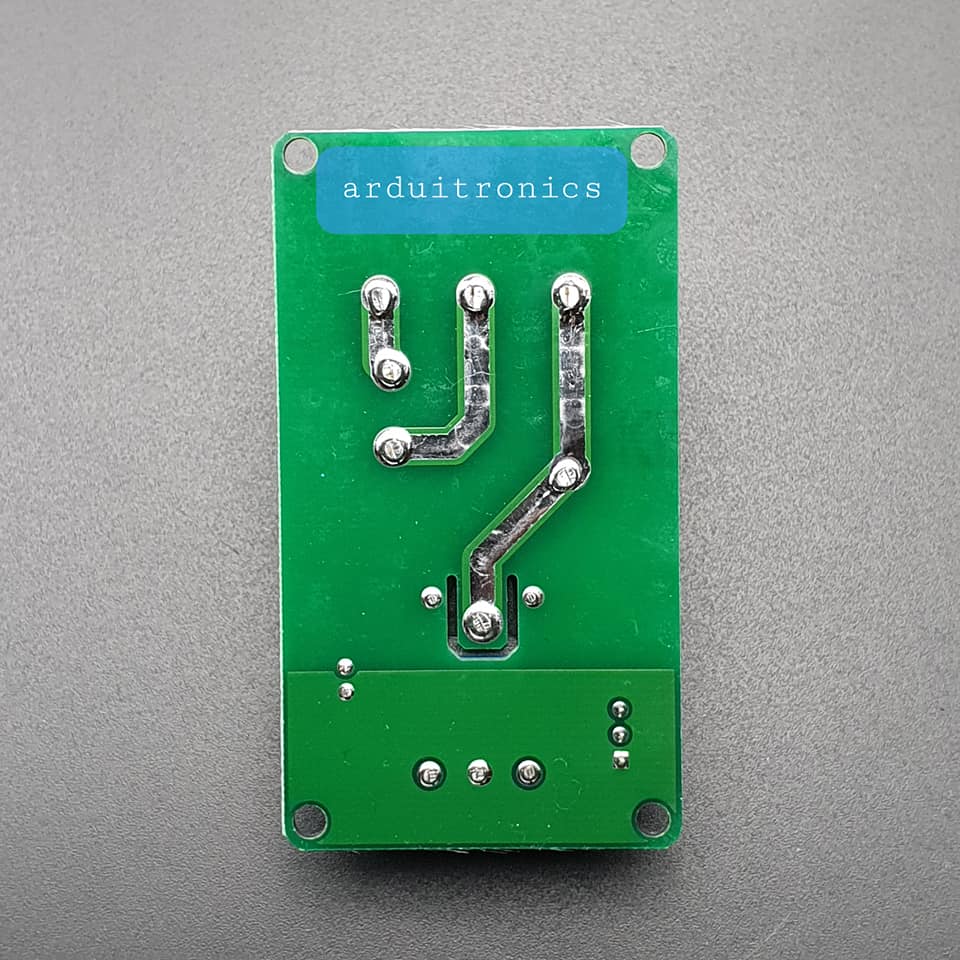

1 Channel Relay 12V 30A รีเลย์ 12V 30A ทำงานแบบ Active Low/High

บอร์ด Relay 12V ขนาด 220V กระแส 30A แบบแยกสัญญาณ Isolation
ป้องกันอุปกรณ์ไมโครคอนโทรเลอร์จากไฟฟ้าแรงสูง

ตั้วโหมดทำงานที่จัมเปอร์บนบอร์ด
ทำงานแบบ Active High หรือเมื่อมีไฟ 3.3-12V มาทริกทีขา IN
ทำงานแบบ Active Low หรือเมื่อมีไฟ 0V มาทริกทีขา IN

การต่อขาใช้งาน

• GND -> 0V
• VCC -> 5V
• IN -> 12/0 V

ข้อมูล บอร์ด Relay 1 ช่อง 30A 12VDC

• The module adopts genuine high-quality 30A relay, and the maximum load of the normally open interface: AC 250V/30A , DC 30V/30A;
• The use of SMD optocoupler, strong drive capability, stable performance; trigger current 5mA ;
• Module operating voltage there 5V , 12V , 24V available;
• Jumper module may be provided by high or low trigger
• User-friendly interface design, all interfaces can be drawn out through the terminal a direct connection is very easy
• Size: 72x40x24mm
• With 4 fixing bolt holes, hole 3.1mm , spacing 44.5x27.5mm

• Relay Version Quiescent Current Maximum Current Trigger Current  5V 5mA 190mA 2-4mA  12V 5mA 80mA 2-4mA  24V 5mA 50mA 2-4mA

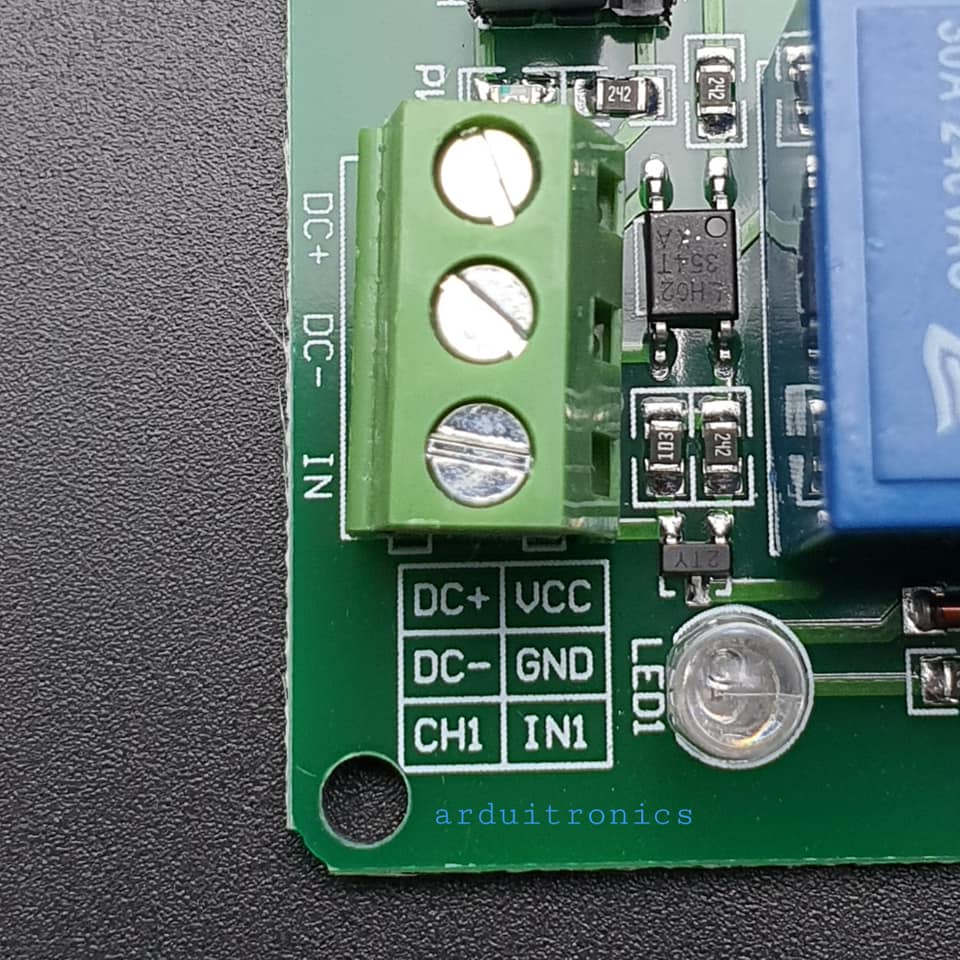

• DC +: positive DC power supply for the module (positive terminal of the trigger voltage)
• DC-: DC negative power supply for the module (negative terminal of the trigger terminal)
• IN: trigger terminal of the signal (default trigger voltage is the same as the power supply)
• High / Low power The flat trigger mode selection, as shown in the figure, when the jumper is connected to the L terminal, the IN terminal is a low level trigger, and it is a high level trigger when connected to the H terminal.

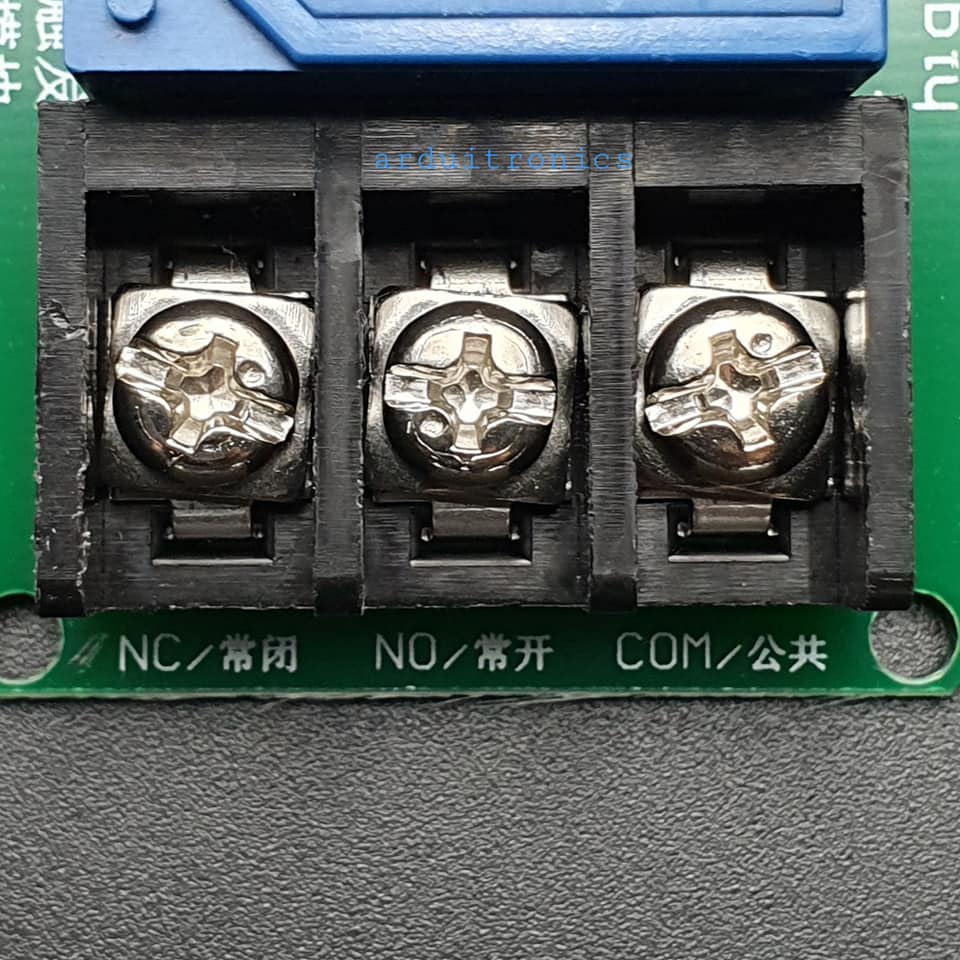

• Normally closed terminal ( NC ): a normally closed terminal of the relay
• Public Terminal ( COM ) : Relay common terminal
• Normally open terminal ( NO ) : Relay normally open
