ESP32 OLED V3 ESP32 OLED WiFi Module + Bluetooth บอร์ด ESP32 พร้อมจอ OLED

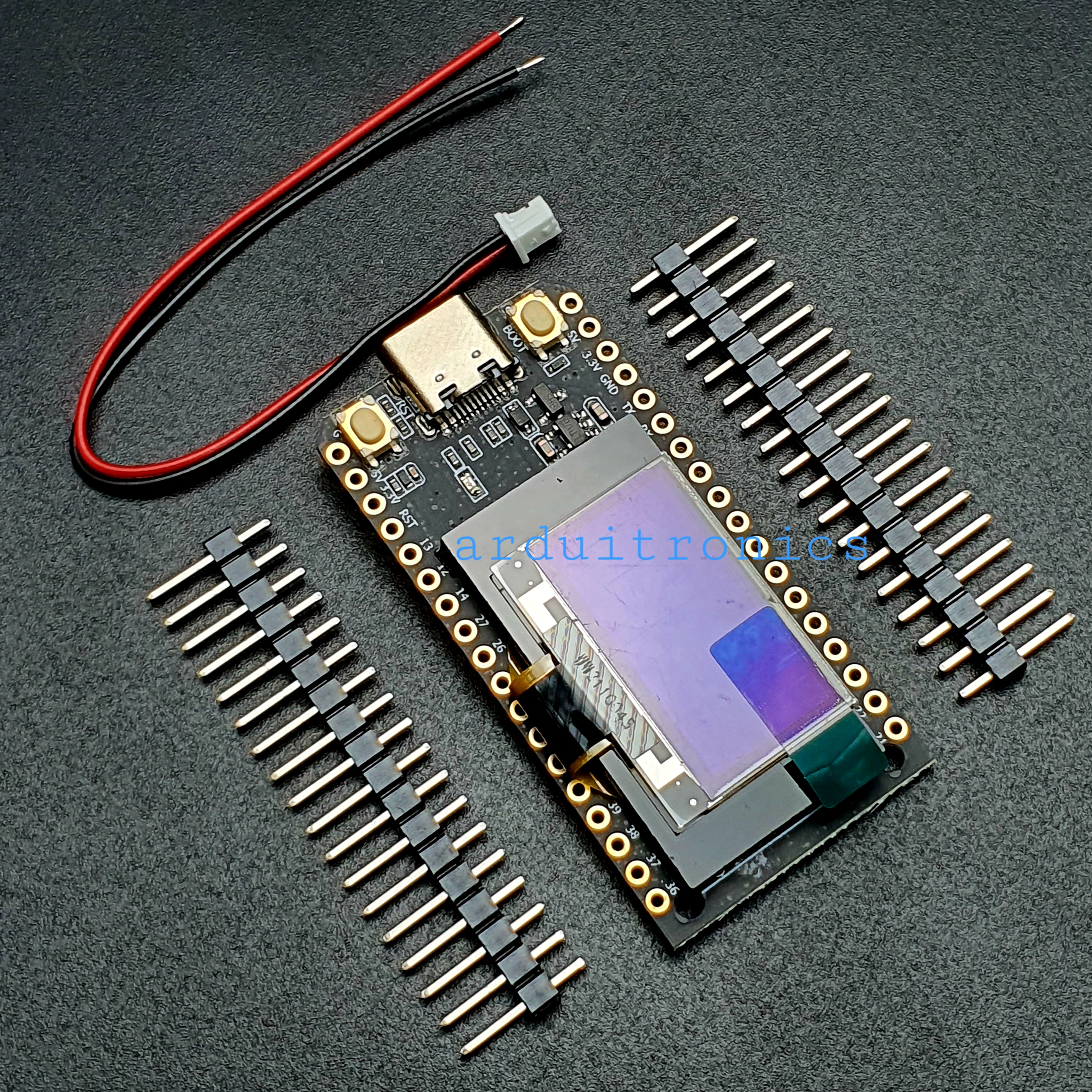

( สินค้าฟรีสายไฟและPin Header สินค้ายังไม่ได้บัดกรี)
สินค้าใช้คู่กับ T-U2T สำหรับ upload code
Product Description:
1. The main control chip uses ESP32, Tensilica LX6 dual-core processor, main frequency 240MHz, computing power up to 600DMIPS, 520 SRAM, 802.11 KB chip b / g / n HT40 Wi-Fi transceiver, baseband and LWIP protocol stack, Bluetooth ( Bluetooth dual mode integrates traditional and BLE low energy Bluetooth).
2. Onboard 4 megabytes (32Mb bits), flash memory and Wi-Fi antenna
3.0.96 inch white OLED display.
4. Lithium battery charging circuit and interface,
5.CP2102 USB to serial chip, support Arduino development environment
บอร์ด Arduino ESP32 Wifi + Bluetooth เป็นบอร์ดอีกรุ่นที่นิยมใช้ สามารถใช้ Arduino IDE เขียนโปรแกรมแบบเดียวกับ Arduino และยังมีความสามารถติดต่ออินเตอร์เน็ตแบบ Wifi และการสื่อสารไร้สายพลังงานต่ำ Bluetooth 4.0 BLE

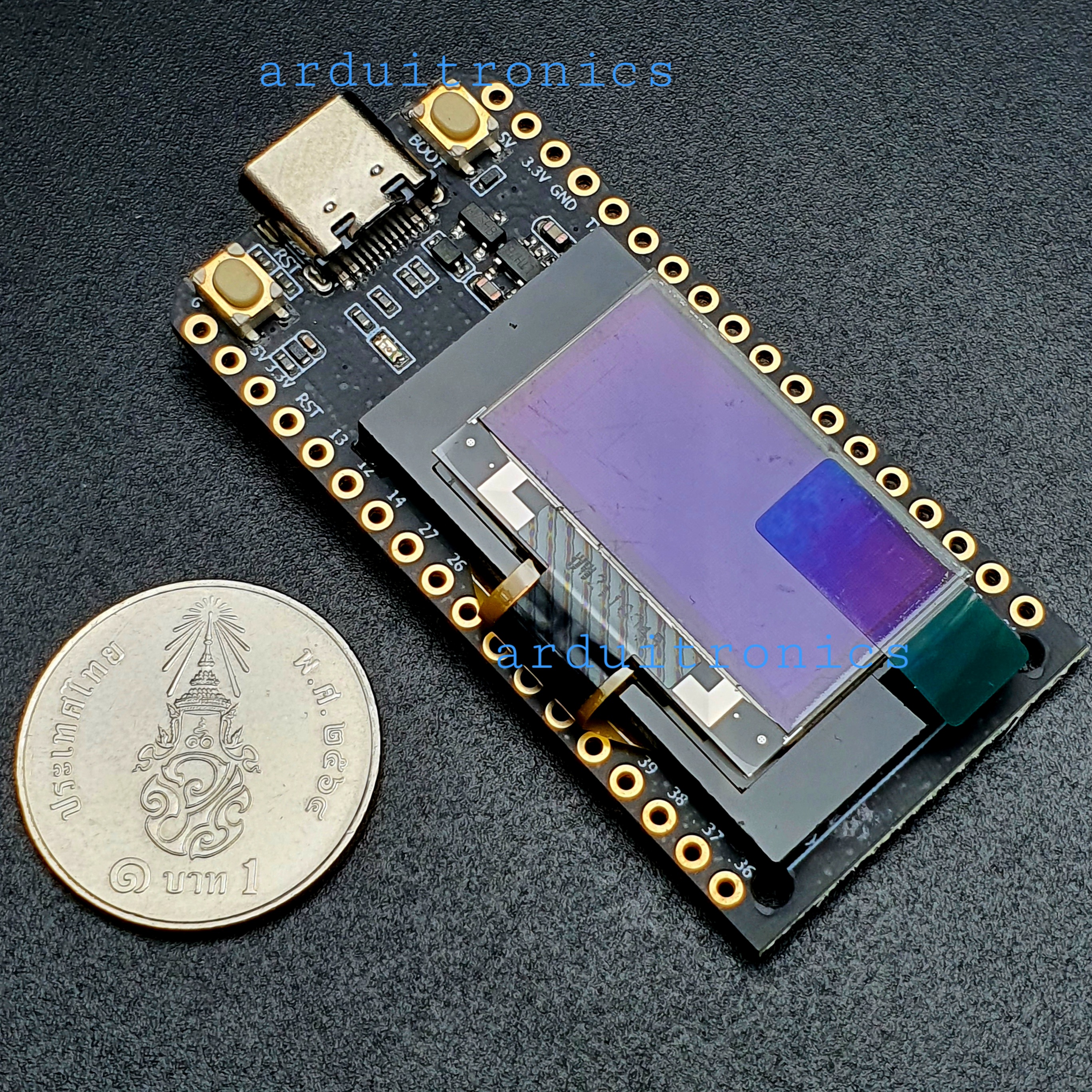

บอร์ดนี้ได้นำ ESP32 มารวมกับจอแสดงผล OLED ขนาด 128x64 ทำให้สามารถแสดงผลได้ง่ายขึ้นในบอร์ดเดียว เรียกว่า ESP32 OLED มีวงจร USB TTL ชิฟ CP2102 สามารถสื่อสาร/อัพโหลดโคดโปรแกรมทางเครื่องคอมพิวเตอร์ผ่านพอร์ท USB ได้สะดวก ไฟเลี้ยง 5V เข้าที่ขา VIN หรือไฟจากช่อง Micro USB 5V มีช่องไฟออก 3.3V และ 5V กระแสสูงสุด 1A สำหรับจ่ายไฟให้อุปกรณ์เซนเซอร์ที่ต่อใช้งานร่วมกัน มีช่องต่อไฟจากแบตเตอร์รี่ li-ion 18650 สามารถชาร์จไฟผ่านช่อง Micro USB ได้โดยตรง
รายละเอียดบอร์ด ESP32 OLED
ชิฟ ESP32 Wifi + bluetooth 4.0
จอแสดงผล OLED 128x64
วงจร USB to UART ชิฟเบอร์ CP2102
วงจรเข้าโหมดอัพโหลดโปรแกรมอัตโนมัติ
ใช้ไอซีเรกกูเลเตอร์ AMS1117-3.3 รับไฟเข้า 5V จาก USB แปลงเป็น 3.3V สำหรับจ่ายให้ ESP32 กระแสสูงสุด 1A
มีวงจรชาร์จแบตเตอร์รี li-ion 18650 ในตัว สะดวกไร้สายจ่ายไฟ สามารถยกไปใช้งานที่อื่น และชาร์จผ่านช่อง Micro USB ได้

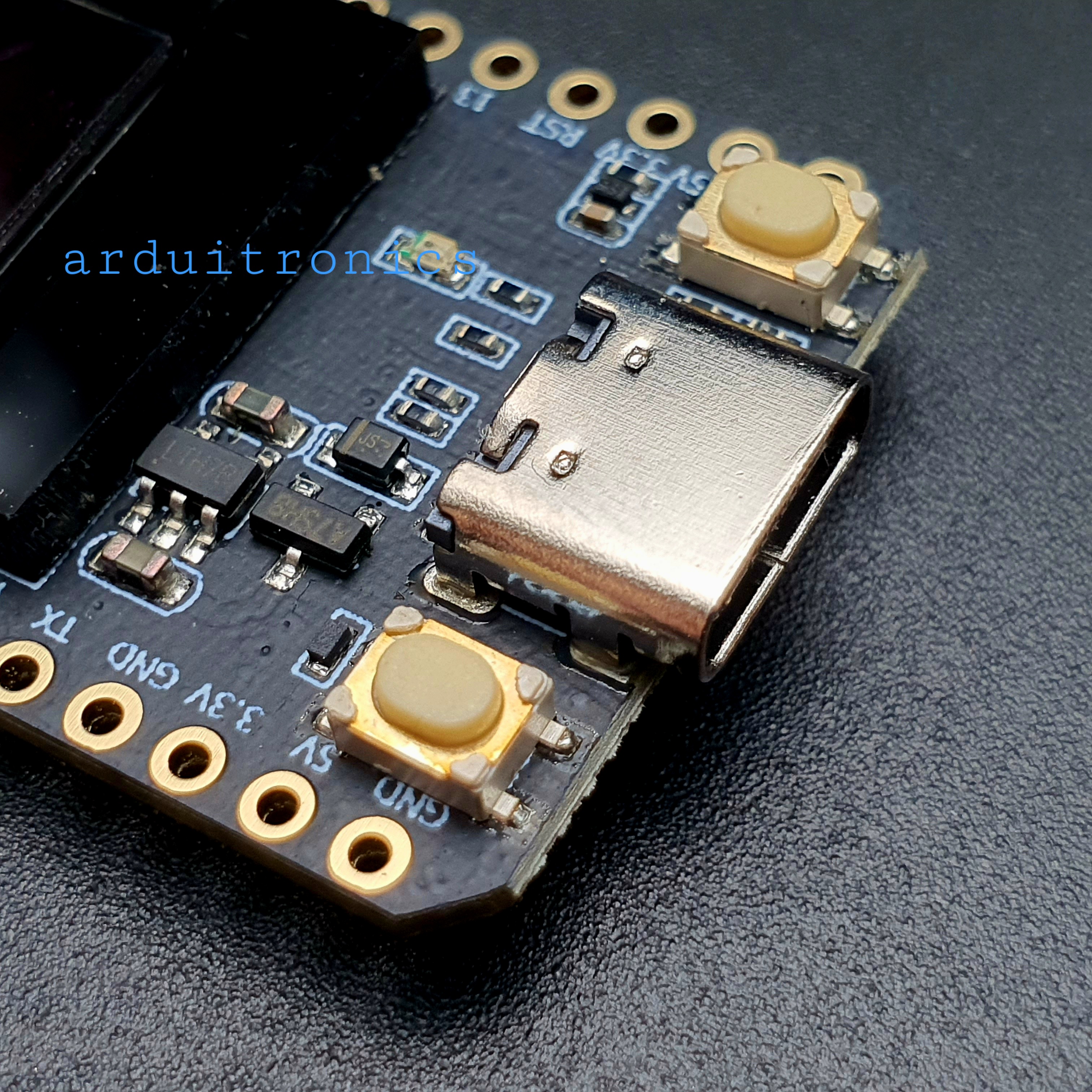

มีสวิตซ์เลือกโหมดใช้งาน Boot และสวิตช์ Reset เข้าโหมดอัพโหลดโคดอัตโนมัติ
เชื่อมต่อกับจอ OLED ไดรเวอร์ SSD1306 แบบ I2C ตำแหน่ง 0x3C , ขา SCL 15 , ขา SDA 4 , ขารีเซต 16
