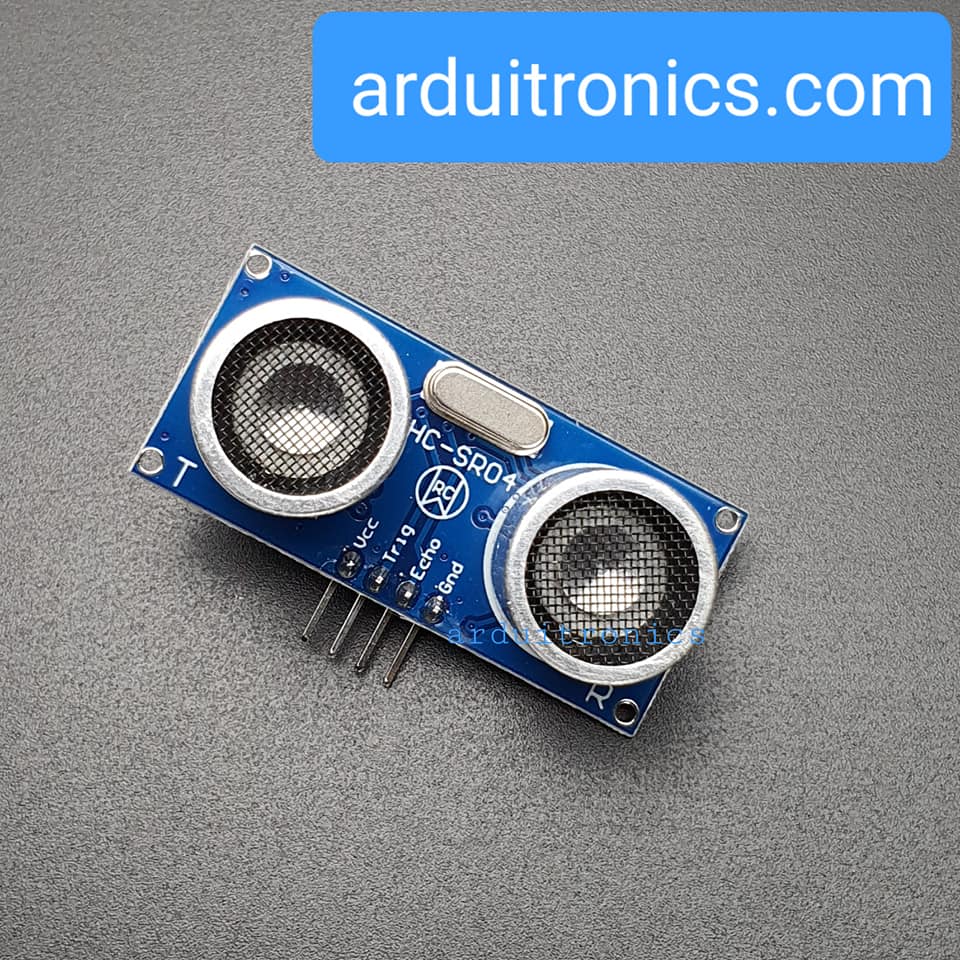

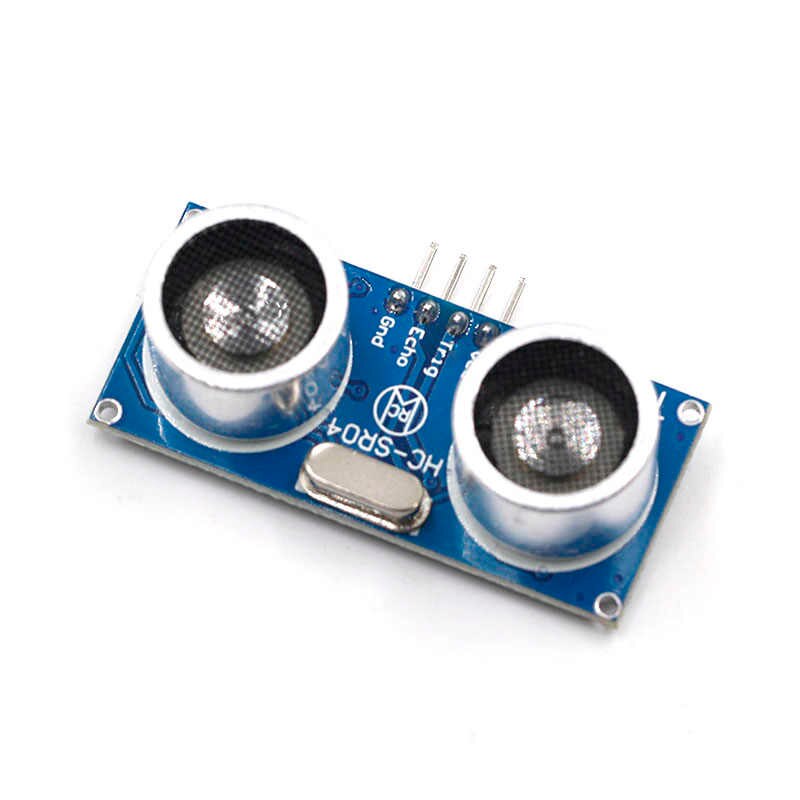

เซนเซอร์ Ultrasonic Module HC-SR04+ Distance Ultrasonic Sensor

เซนเซอร์ Ultrasonic Module HC-SR04+ Distance Measuring Transducer Sensor

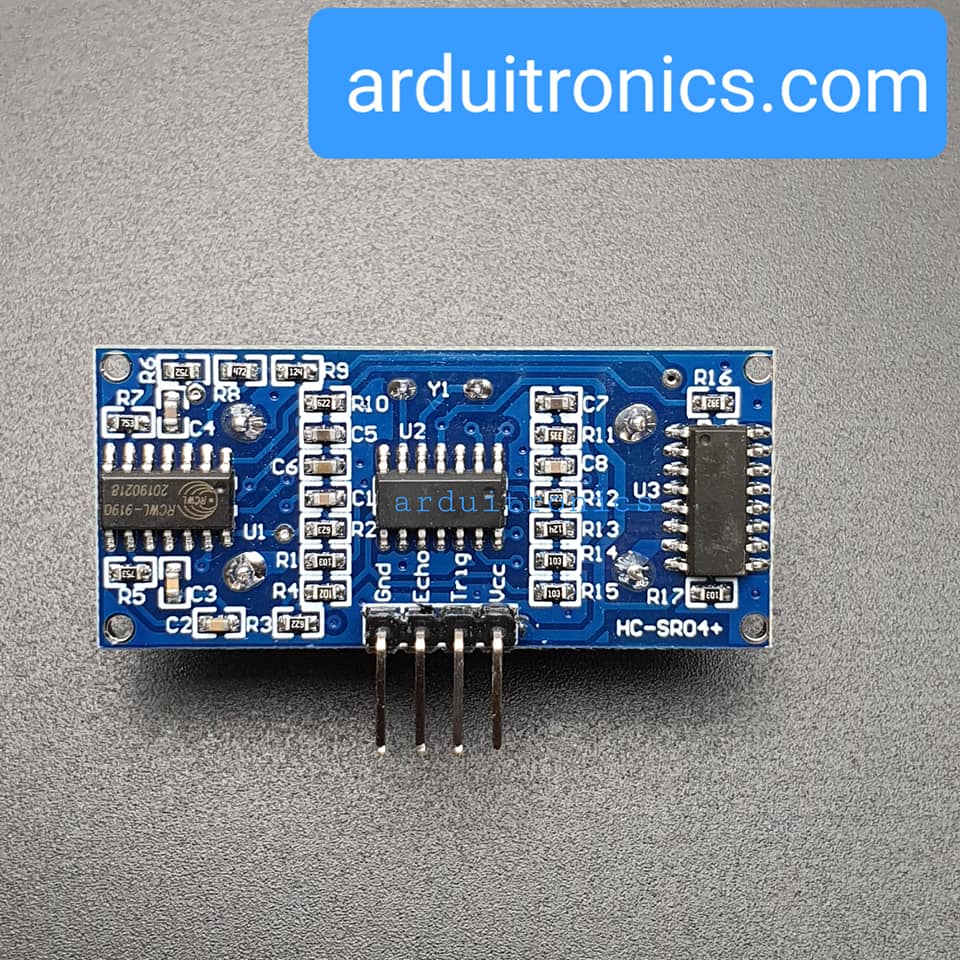

เซนเซอร์ Ultrasonic ใช้เสียงสะท้อนกลับในการคำนวณวัดระยะทาง แม่นยำที่ 2 - 400 cm ใช้ง่ายมีไลบารีมาตรฐานพร้อมใช้งาน รุ่นนี้ใช้ IC SGM324 เป็นตัวขยายสัญญาณซึ่งมีประสิทธิภาพดีกว่า HC-SR04 ที่ใช้ IC LM325 ประหยัดไฟกว่าจึงสามารถ ใช้ไฟเลี้ยง 3.3V-5Vต่างจากรุ่น HC-SR04 ที่ทำงานกับไฟที่ 5V เท่านั้น ขาและการทำงานส่วนอื่นเหมือนกัน จึงสามารถใช้ HC-SR04+ แทนรุ่น HC-SR04 ได้ทันที

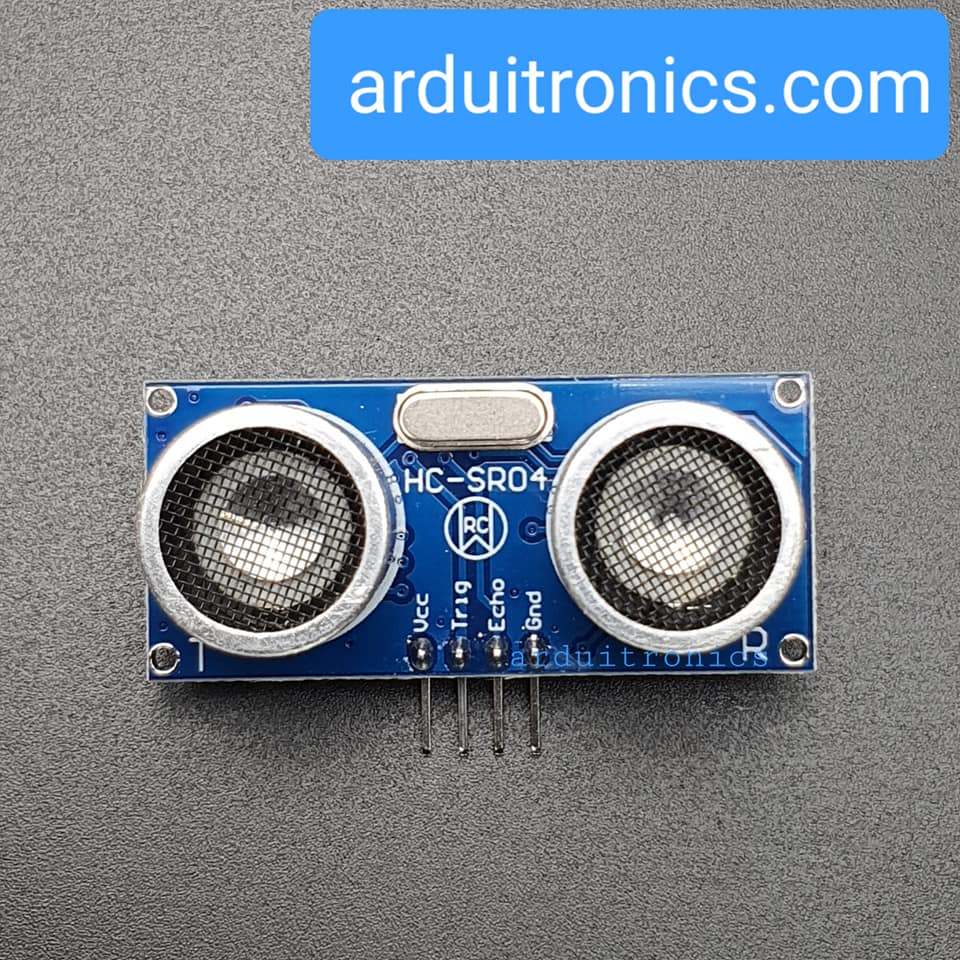

การต่อเพื่อใช้งานทำได้โดยต่อ PIN ดังนี้

PIN ที่ 1  --    5V Supply
PIN ที่ 2  --    Trigger Pulse Input
PIN ที่ 3 --     Echo Pulse Output
PIN ที่ 4 --     GND

อ่านข้อมูลเพิ่มเติมได้ที่

 http://www.elecfreaks.com/store/hcsr04-ultrasonic-sensor-distance-measuring-module-p-91.html#ixzz2VgqzgYEL

ตัวอย่าง Sketch Arduino LCD Ultrasonic

#include "Ultrasonic.h"
#include

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
Ultrasonic ultrasonic(7,6);

void setup()
{
Serial.begin( 9600 );
lcd.begin(16, 2);
lcd.print(“Testing…”);
}
void loop()
{
lcd.setCursor(0, 0);
lcd.print(ultrasonic.Ranging(CM));
lcd.print(“cm”);
delay(1000);
lcd.clear();
}
