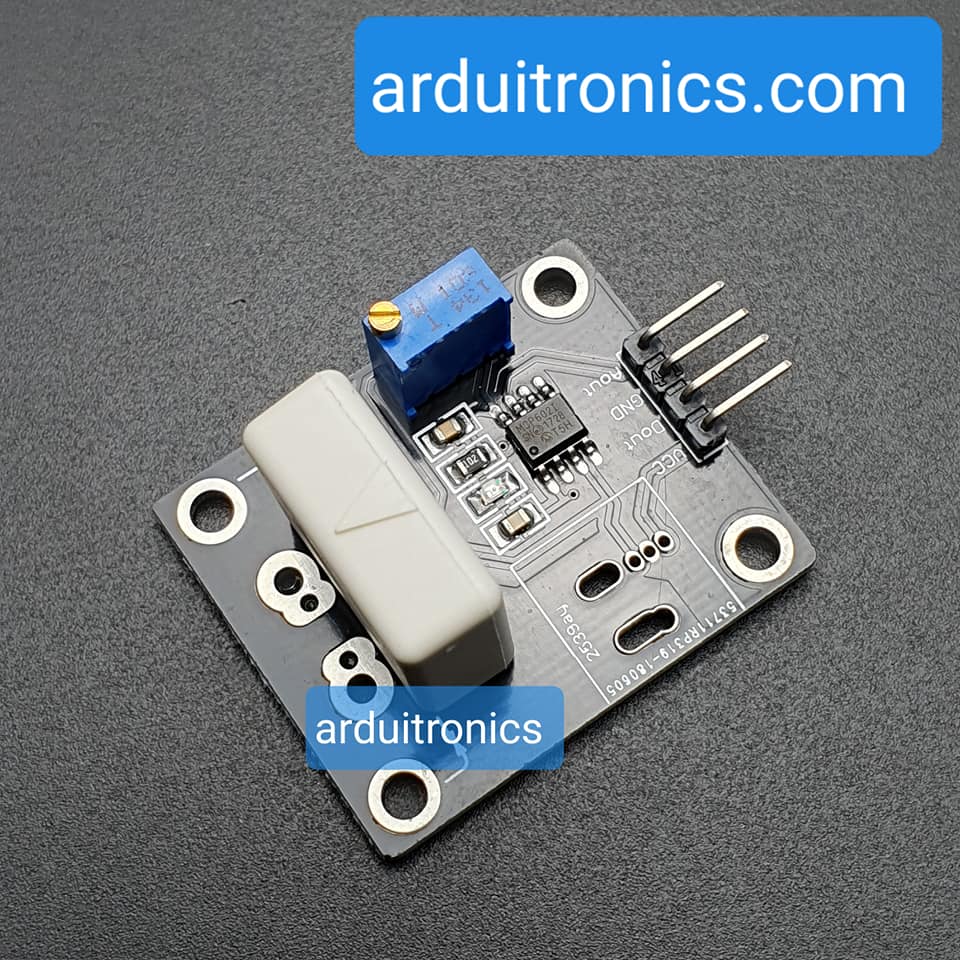

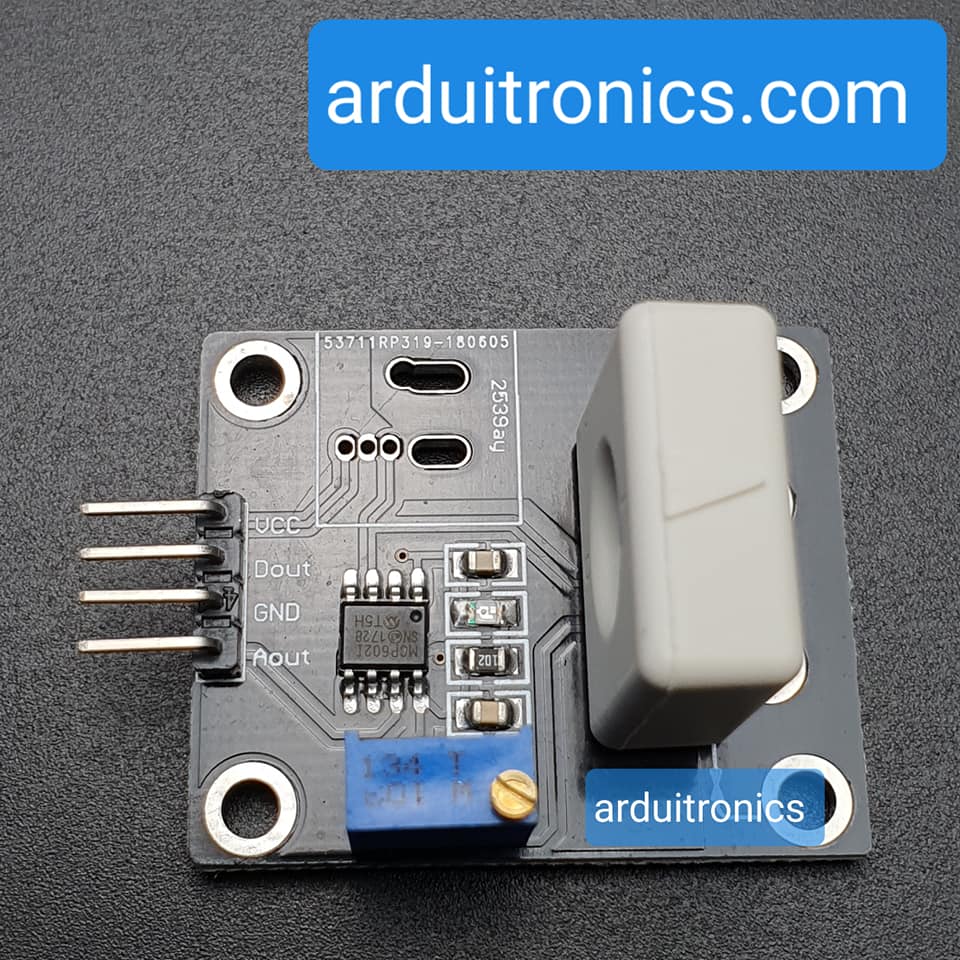

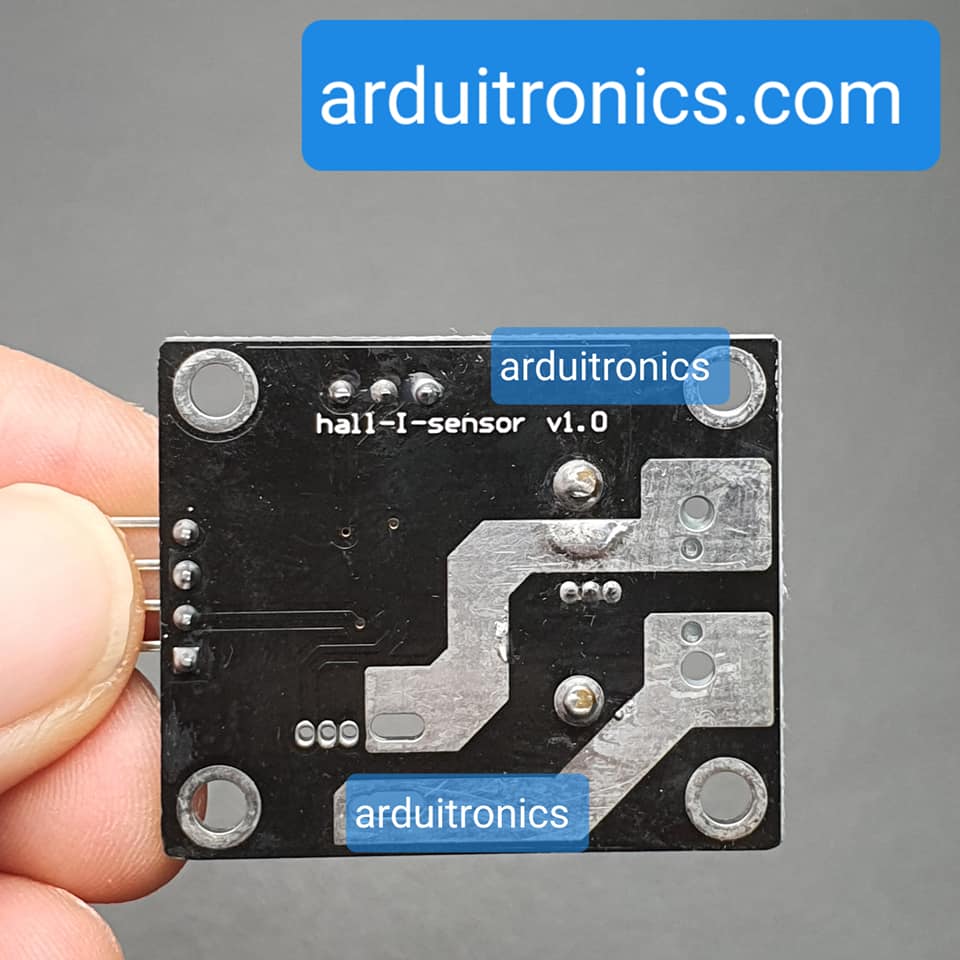

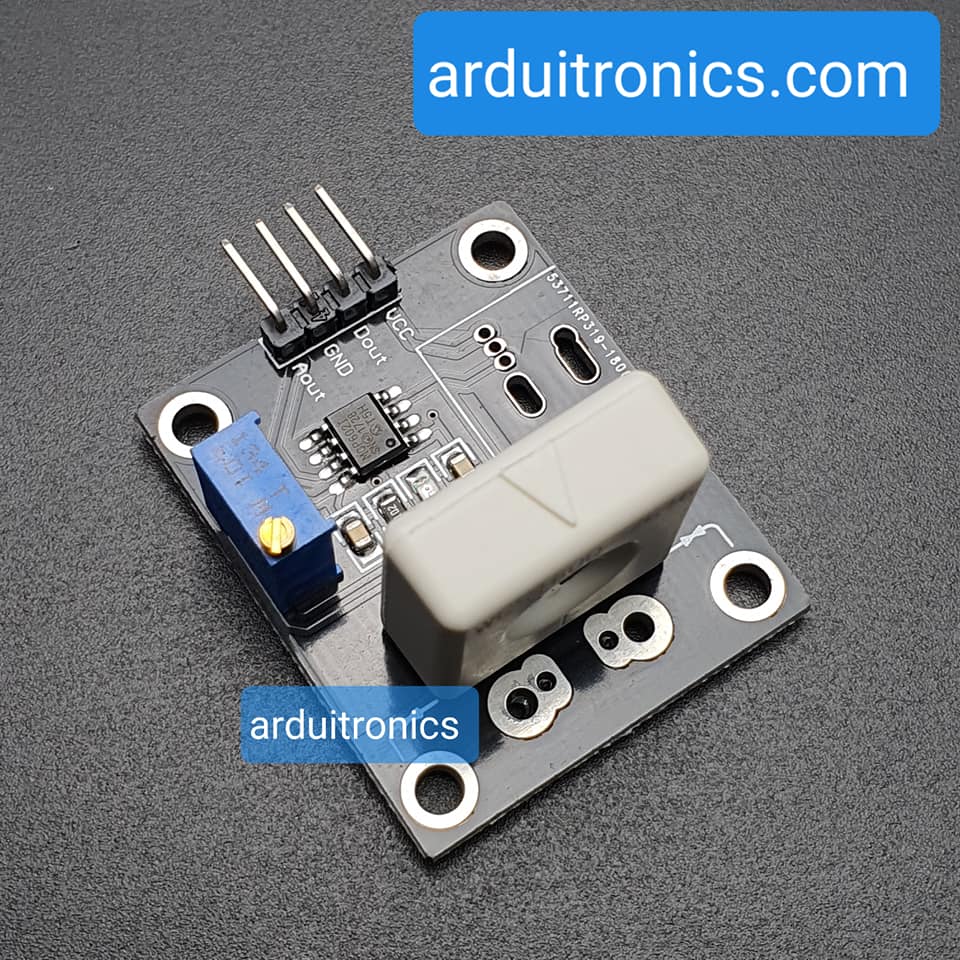

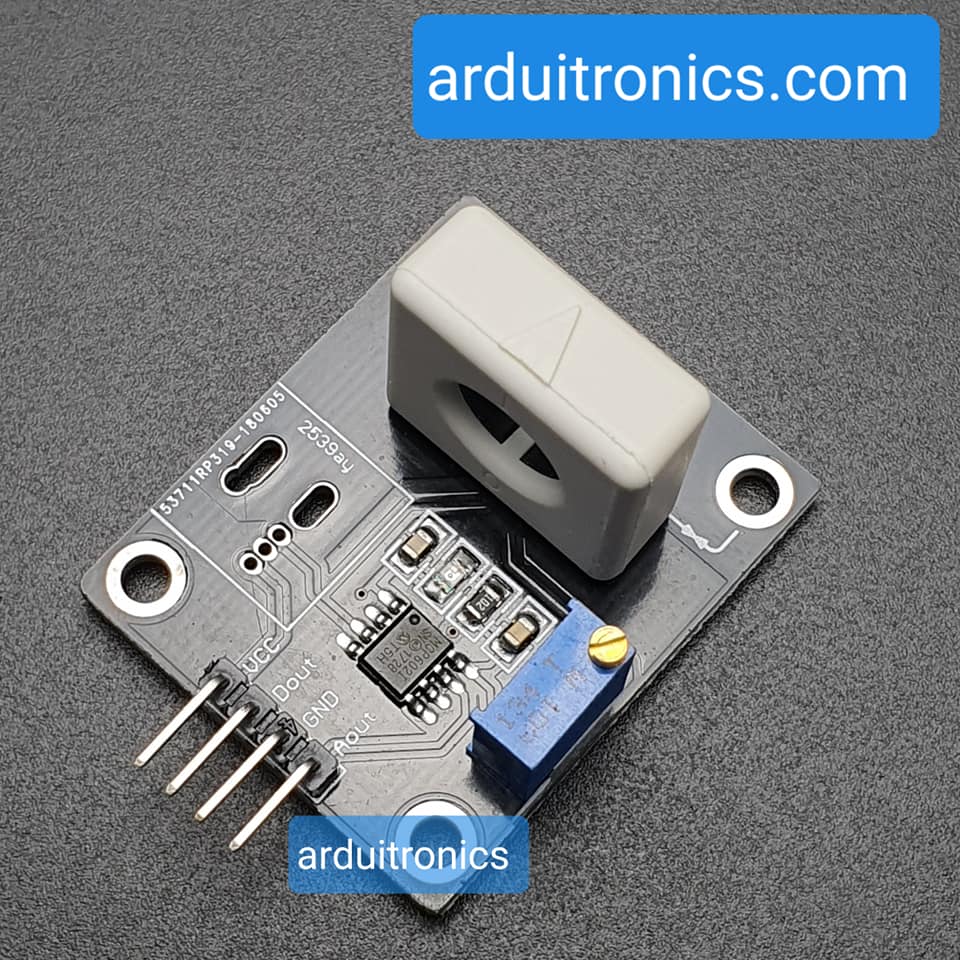

WCS1600 Hall Current Sensor/Over-Current Detection Sensor (100A)

Current sensor/Overcurrent Detection Sensor WCS1600

โมดูลวัดแปลงค่ากระแสเป็นแรงดัน เพื่อใช้วัดค่ากระแส และแจ้งเหตุหากเกิดกระแสเกินค่าที่ตั้งไว้ (สามารถปรับค่าที่ต้องการได้โดย potentiometer)  ใช้งานได้ทั้งกระแสตรงและกระแสสลับ เนื่องจากใช้การแปลงโดย Hall effect sensor

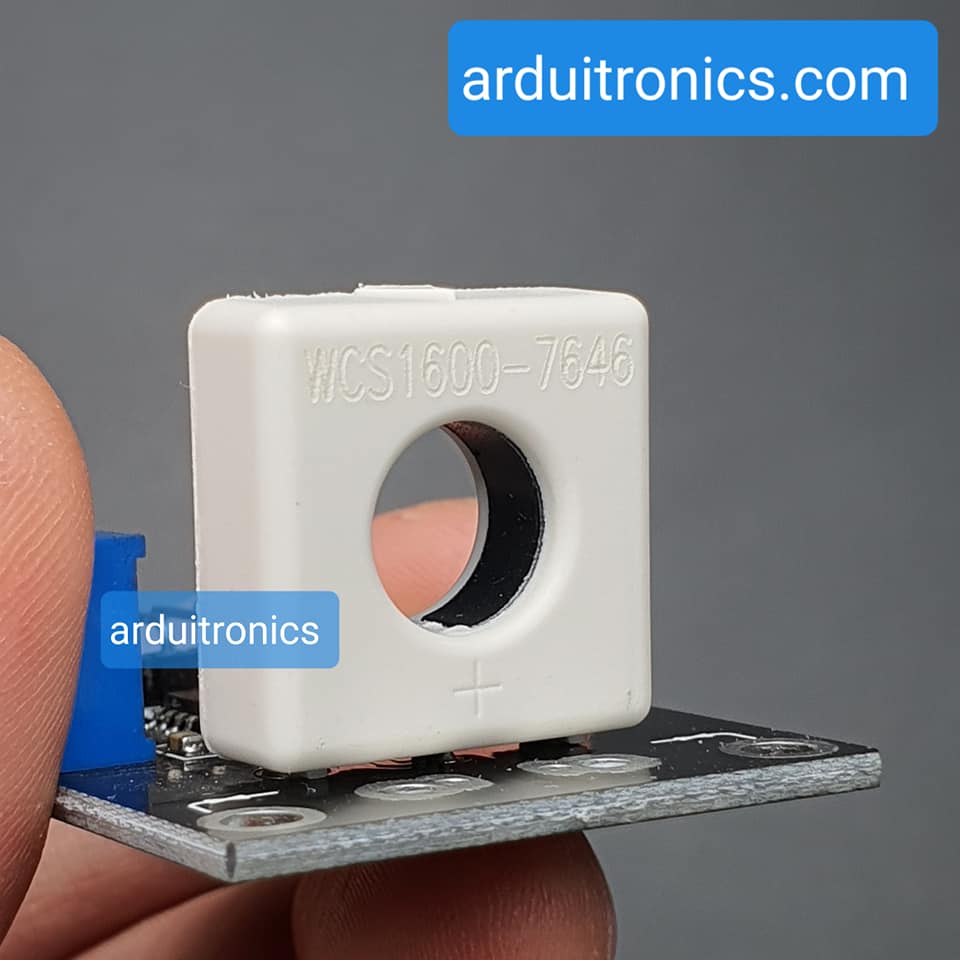

ไม่ต้องมีการตัดสายเพื่อเปิดวงจรต่อแบบอนุกรม เพียงแค่สอดสายเข้าไปผ่านตัว Sensor ก็เป็นอันว่าวัดได้แล้วครับ  วัดกระแสได้สูงถึง 100A

WCS1600 overcurrent detection sensor overcurrent / short circuit protection detection module

Features

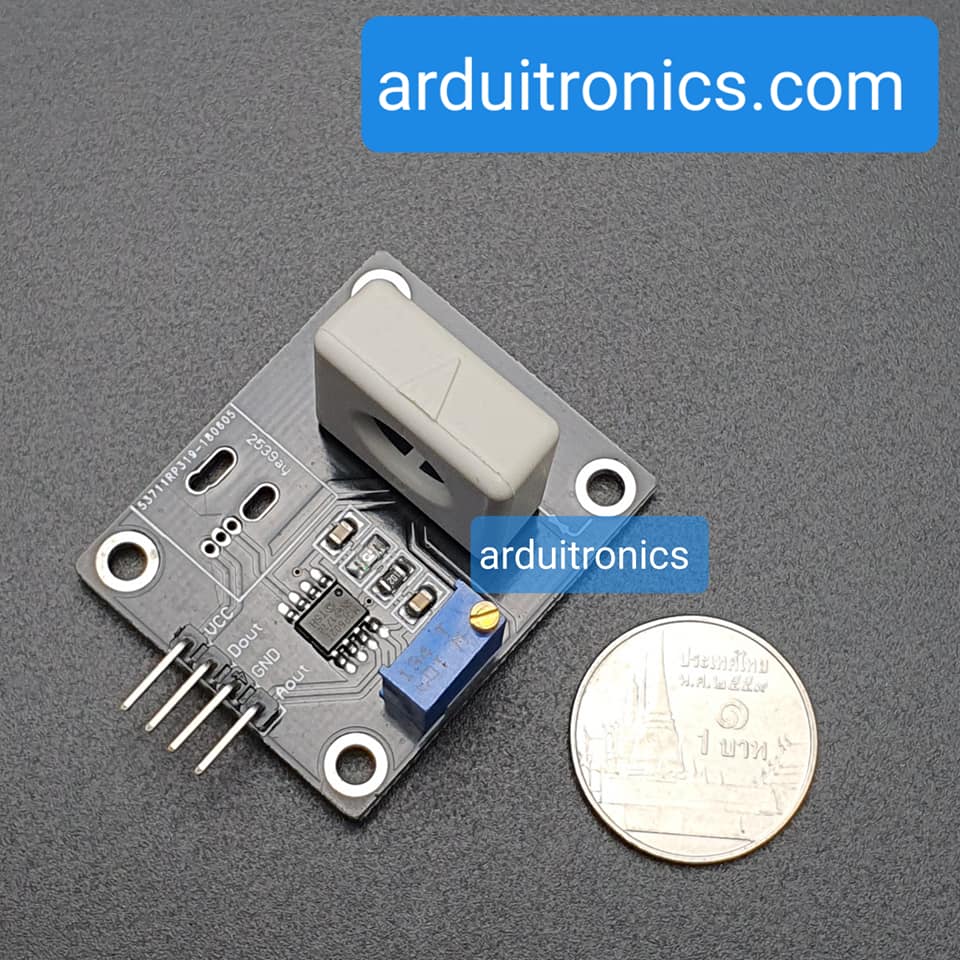

a size: height 16.5mm long 37mmX wide 31mmX
Second, the main chip: LM393 op amp, WCS1600
three, working voltage: DC DC 5V
four characteristics:
1, with the signal output instructions;
2, the current wide detection range DC ± 100A, AC: 70A
3, the current detection resolution of 22mV / A;
4, output overcurrent signal indication;
5, overcurrent signal is set critical point adjustable settings Resolution 5A;
6, with mounting holes for easy firmware installation;
7, sampling current converting analog signal output, which can be accessed ADC, TTL level signal output, which can be accessed microcontroller IO port control.

8, the output signal is: the signal level of the analog signal.
Applications: Smart car motor overcurrent detection, stall protection current detection, short circuit protection testing, demonstration experiment teaching and other occasions, to facilitate the secondary development;
maximum detection current selectable: ± 2A / ± 5A / ± 7.5A / ± 20A / ± 30A / ± 35A / ± 60A / ± 75A / ± 100A / ± 150A / ± 200A, (Our most complete, you need to contact Want No)
