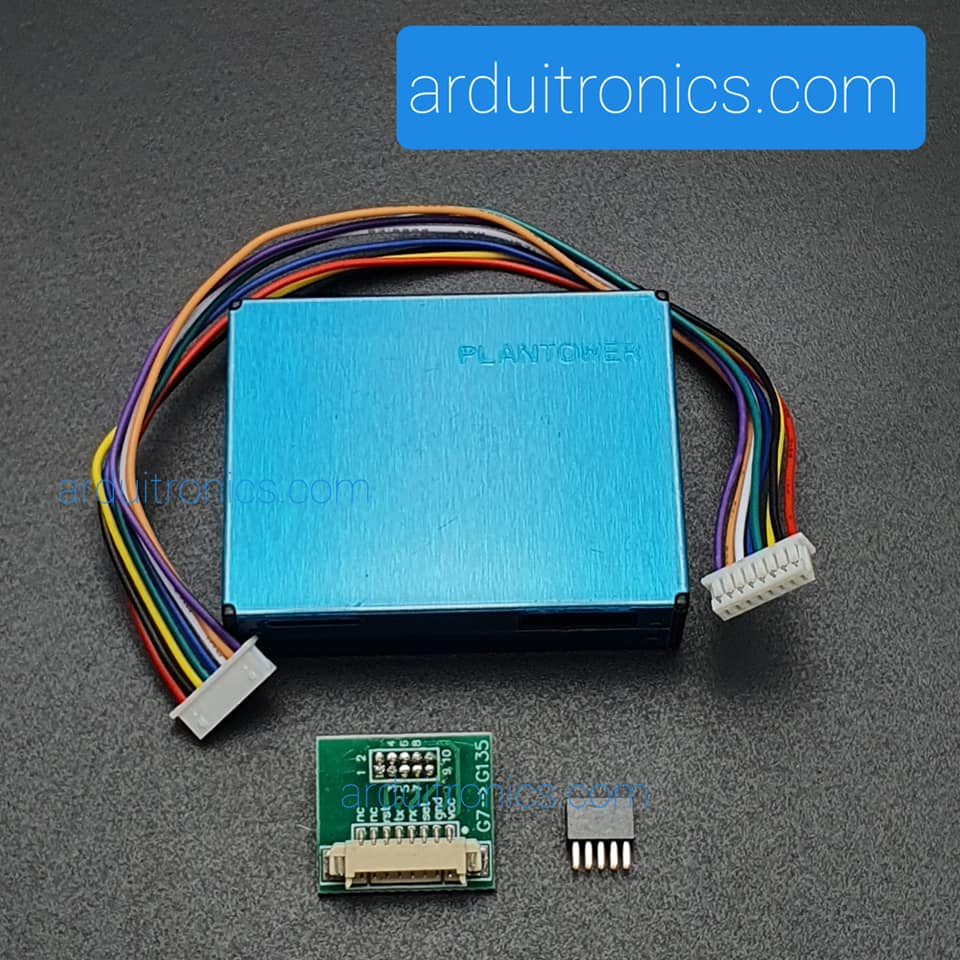

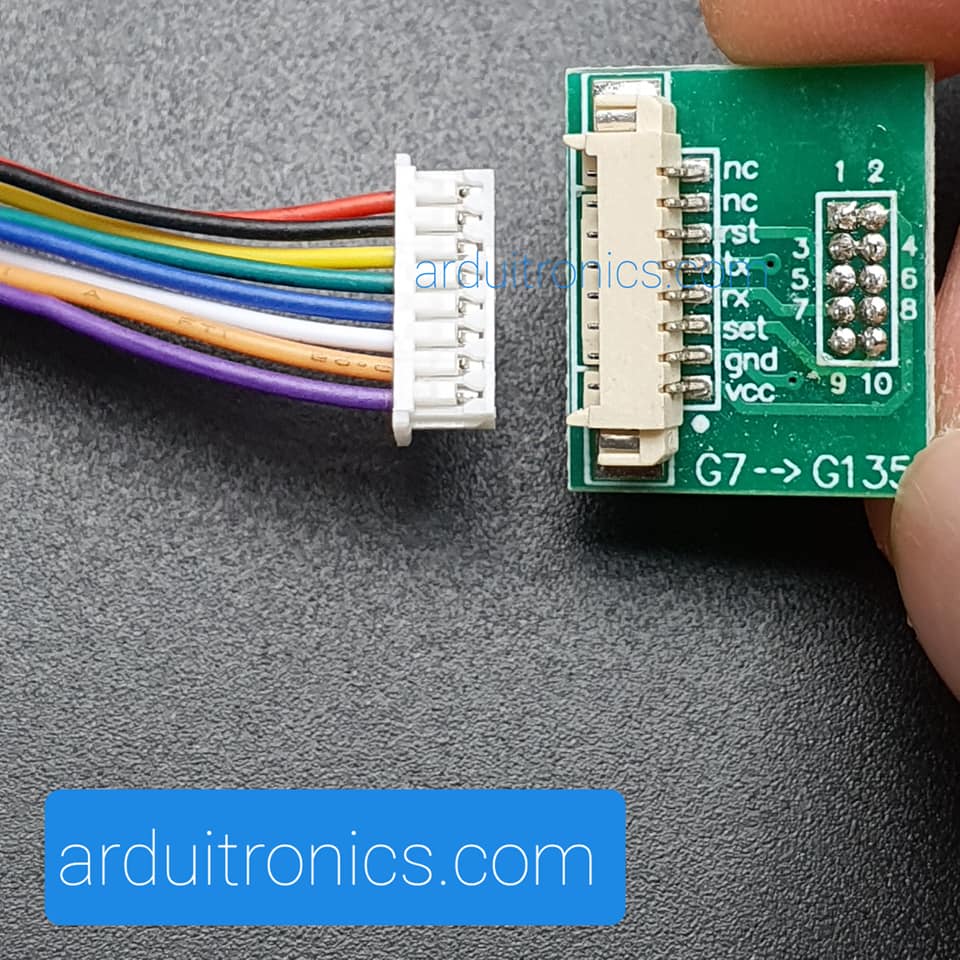

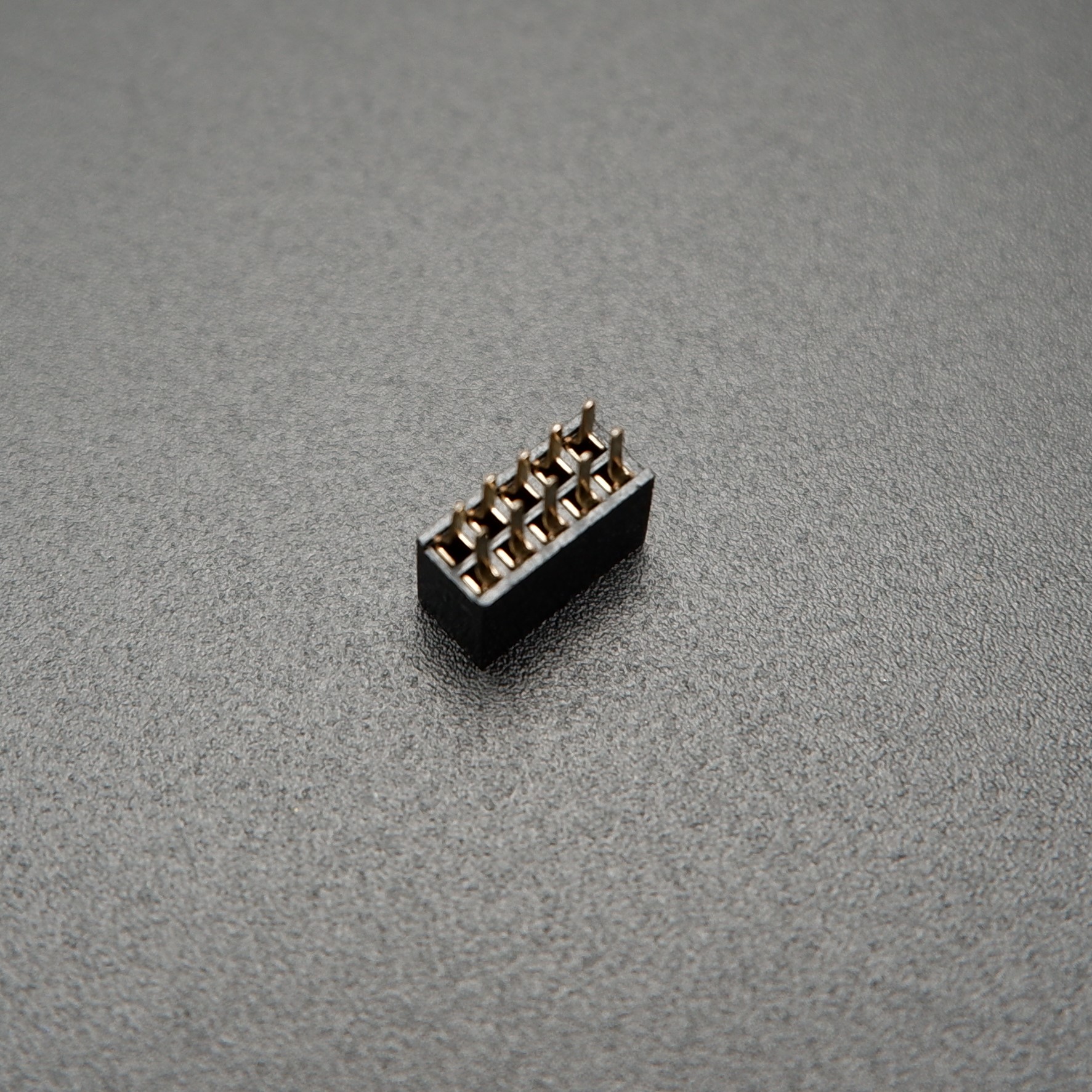

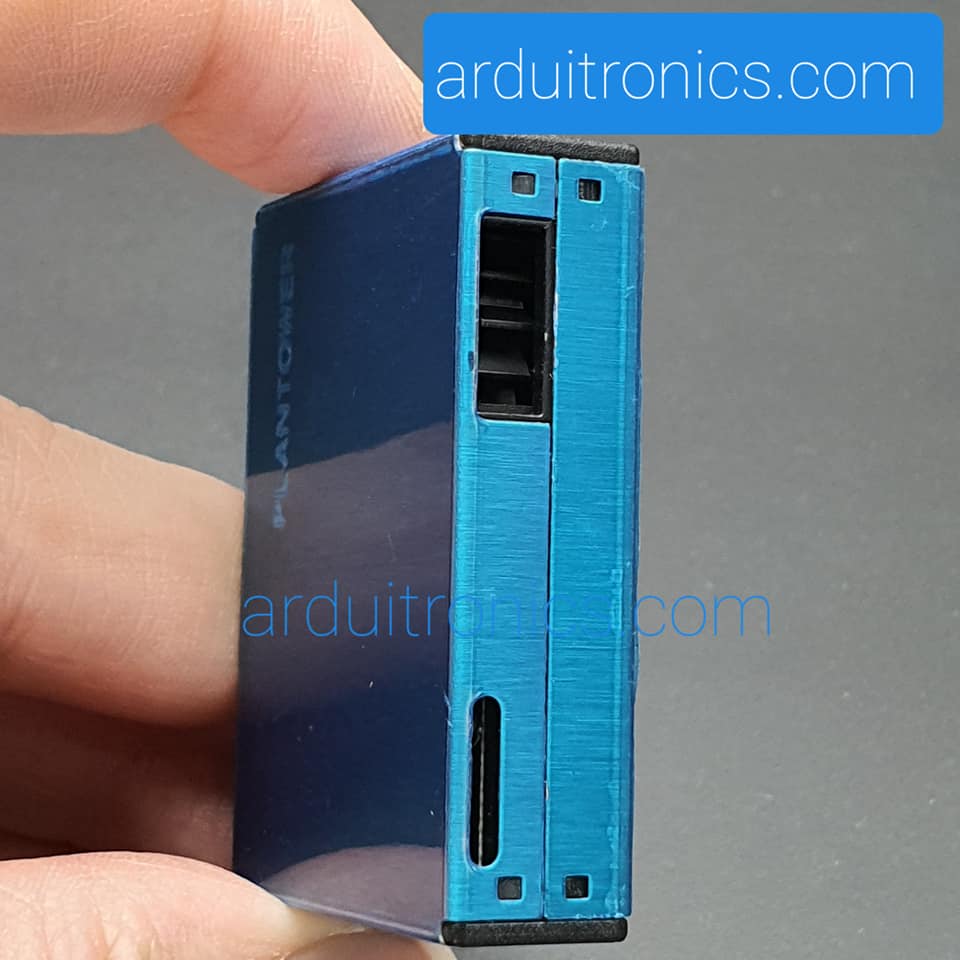

[PlanTower] Laser Dust Sensor PM2.5 PMS7003 G7 (พร้อมจั้มเปอร์ + pin adapter + สายไฟ) เซ็นเซอร์ตรวจจับฝุ่น PM2.5 แบบเลเซอร์ PMS7003 G7

PMS7003                   Arduino

VCC                           5V

GND                          GND

RX                             TX

TX                              RX

Example Code (Arduino)

#include "PMS.h"

PMS pms(Serial);
PMS::DATA data;

void setup()

{
  Serial.begin(9600);
}

void loop()
{
  if (pms.read(data))
  {
    Serial.print("PM 1.0 (ug/m3): ");
    Serial.println(data.PM_AE_UG_1_0);

    Serial.print("PM 2.5 (ug/m3): ");
    Serial.println(data.PM_AE_UG_2_5);

    Serial.print("PM 10.0 (ug/m3): ");
    Serial.println(data.PM_AE_UG_10_0);

    Serial.println();
  }

  // Do other stuff...
}

ผลลัพธ์หรือเอาต์พุตที่ได้คือมวลต่อหน่วยปริมาตรของอนุภาคและจำนวนของอนุภาคซึ่งจำนวนอนุภาคต่อปริมาตร 0.1 ลิตร ความเข้มข้นของมวลในหน่วยไมโครกรัม / ลูกบาศก์เมตร เอาต์พุตแบ่งออกเป็นเอาต์พุตแบบแอ็กตีฟ และเอาต์พุตแบบพาสซีฟ

หลังจากจ่ายไฟเข้าแล้ว เซ็นเซอร์จะใช้โฮสต์เพื่อส่งข้อมูลการทำงานในช่วงเวลา 200 ~ 800ms ยิ่งความเข้มข้นของอนุภาคในอากาศสูงขึ้นเท่าใดช่วงเวลาจะยิ่งสั้นลง

เอาต์พุตที่แอ็กตีฟแบ่งออกเป็นสองโหมดคือ smooth และ fast เมื่อความเข้มข้นของอนุภาคในอากาศมีขนาดเล็ก เซ็นเซอร์จะเป็นโหมด smooth ข้อมูลจะถูกส่งออกสามครั้งทุก 2 วินาที โดยประมาณ และเมื่อความเข้มข้นของอนุภาคในอากาศมีปริมาณมาก เซ็นเซอร์จะสลับไปที่โหมด fast โดยอัตโนมัติ และส่งค่าทุก 200 ~ 800ms
