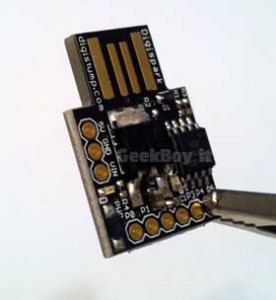

Digispark (ATtiny85) - Black PCB

Digispark Development Board (ATtiny85)

บอร์ดตัวนี้เป็นการระดมทุนกันในโครงการ Kickstarter เพื่อให้คุณ Erik Kettenburg  ไปสร้างบอร์ดรุ่นใหม่สไตล์ Arduino แต่ให้มีขนาดเล็กที่สุด เพียง 17.5mm x 19mm   ตอนแรกขอเงินระดมทุนแค่ 5000$  สุดท้ายมีคนสนใจเยอะมากครับ ได้เงินไปพัฒนารวม 323,218$ รวยไปเลย

เพื่อให้บอร์ดมีขนาดเล็กและราคาถูกที่สุดจึงไม่ได้มี  Chip เพื่อใช้งานพอร์ดในลักษระ USB แต่ใช้ software ในการติดต่อและจำลองการทำงานให้เป็น USB แทน  ดังนั้นการลงโปรแกรมเพื่อใช้งานจึงต้องใช้ Software ต่างหากที่ทางผู้ผลิตให้มาด้วยนะครับ   ดาว์นโหลดได้ตามนี้ครับ

http://handshake.co.za/2014/digispark-the-micro-sized-affordable-arduino-enabled-usb-development-board

Description:

The Digispark is an ATtiny85 based microcontroller development board similar to the Arduino line, only cheaper, smaller, and a bit less powerful. With a whole host of shields to extend its functionality and the ability to use the familiar Arduino IDE the Digispark is a great way to jump into electronics, or perfect for when an Arduino is too big or too much.

Specifications:

• Support for the Arduino IDE 1.0+ (OSX/Win/Linux)
• Power via USB or External Source - 5v or 7-35v (12v or less recommended, automatic selection)
• On-board 500ma 5V Regulator
• Built-in USB
• 6 I/O Pins (2 are used for USB only if your program actively communicates over USB, otherwise you can use all 6 even if you are programming via USB)
• 8k Flash Memory (about 6k after bootloader)
• I2C and SPI (vis USI)
• PWM on 3 pins (more possible with Software PWM)
• ADC on 4 pins
• Power LED and Test/Status LED

วิธีการบัดกรีหัว Pin Header

วิธีการ Upload Sketch

http://makerflux.com/digispark-the-tiny-development-board/

รายละเอียดวิธีการติดตั้ง Software ให้ดูตามนี้ครับ

http://handshake.co.za/2014/digispark-the-micro-sized-affordable-arduino-enabled-usb-development-board
