รีเลย์หน่วงเวลา 0-24 วินาที ใช้ไฟเลี้ยง 5-30V Delay Relay Timer 5V-30V Delay Switch

Delay Relay Timer 5V-30V delay switch รีเลย์หน่วงเวลา 0-24 วินาที ใช้ไฟเลี้ยง 5-30V

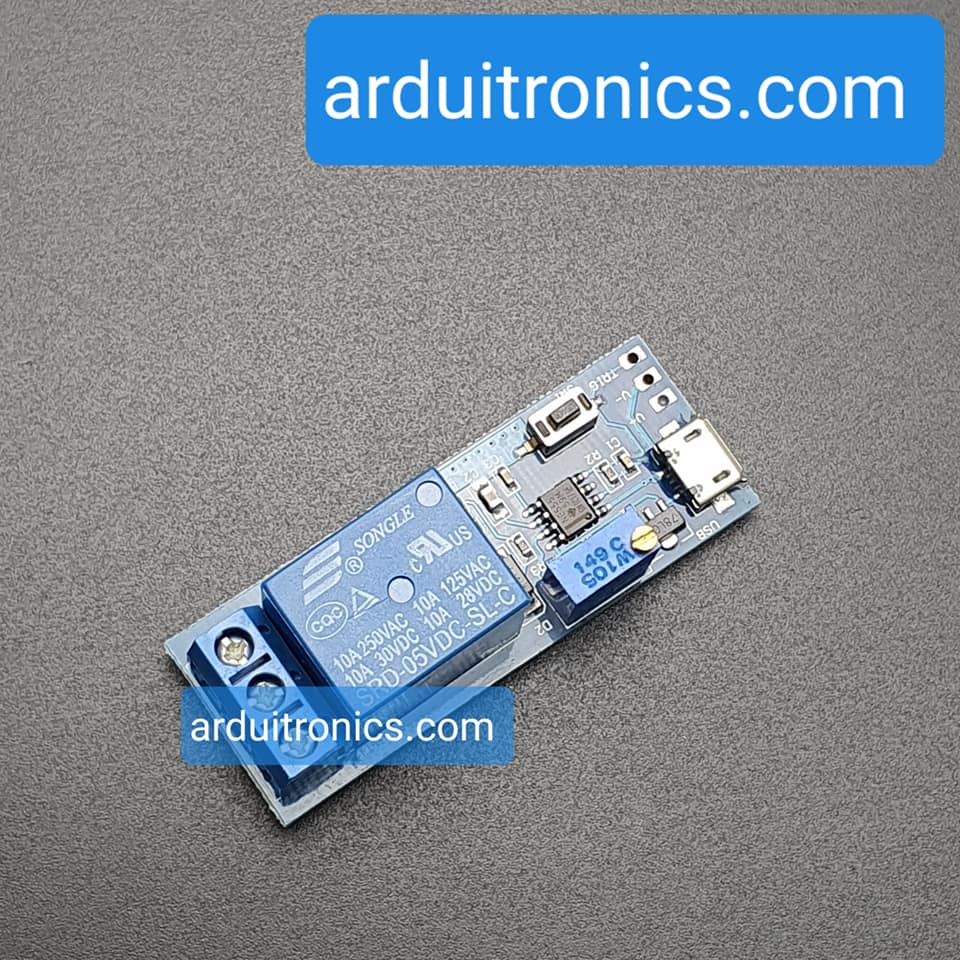

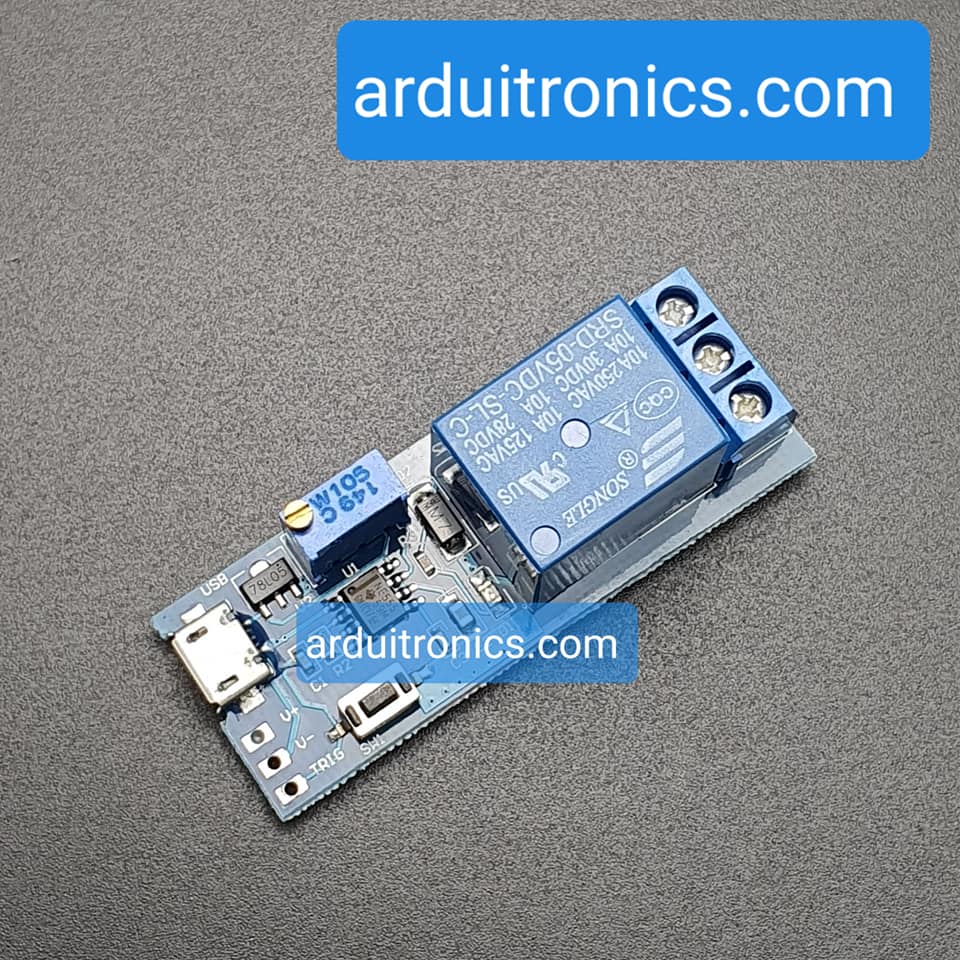

บอร์ด Relay Delay Timer  หน่วงเวลาปิด สามารถหน่วงเวลาได้ 0-24 วินาทีโดยปรับที่ตัวต้านทานปรับคาได้บนบอร์ด จ่ายไฟทางสาย microusb ที่ช่อง usb บนบอร์ด หรือจ่ายไฟ 5-30V ทางช่อง VCC

การทำงาน เมื่อกดปุ่ม SW1 บอร์ด หรือส่งสัญญาณ 0 ไปที่ขา TRIG บอร์ดจะเริ่มทำงาน และเมื่อถึงเวลาที่ตั้งไว้บอร์ดจะเลิกทำงาน

หมายเหตุ: หัวรีเลย์ มี 2 ยี่ห้อ คือ TongLing และ Songle ทางร้านขอสงวนสิทธิ์ในการส่งสินค้าแบบคละยี่ห้อของหัวรีเลย์ ทั้งนี้ขึ้นอยู่กับโรงงานผู้ผลิต

Overview

Wide voltage 5V-30V trigger delay timer module delay relay module conduction delay switch button

Module Highlights:

• Time can be adjusted by potentiometer, meeting your most occasions .
• With MicroUSB 5.0V power supply input, easy to use.
• 5-30V wide supply voltage.
• External triggering and onboard buttons Two triggering methods.
• Having a relay indicator.
• Anti-interference ability, a variety of disturbances relay will not malfunction, suitable for industrial control.

Module Feature:

• Operating voltage: Wide-voltage 5-30V between any voltage, MicroUSB and solder terminals two power supply interfaces
• Working mode: to the module power output of the module status: normally open (NO) and the common terminal (COM) open, normally closed (NC) and the common terminal (COM) is turned on.
• Originating outside the contact (TRIG) to a low pulse signal, or touch button to trigger instant, and relay, work lights, and the status of the relay output: normally open (NO) and the common terminal (COM) is turned on, normally closed (NC) and the common terminal (COM) is disconnected after 0-24 seconds (this time can be adjusted according to your needs) relay is switched off after the bell, then relay back to the state before the trigger.
• Time can be adjusted by potentiometer, default 0-24 seconds. If you need more time, may be replaced by the larger capacitor (C2) or potentiometer. Delay time formula: T = 1.1RC. For example: Capacitor 22uf resistance 1M then T = 1.1 * 0.000022 * 1000000 = 24.2 seconds.
• With relay indicator.
• The module can control: 10A 250VAC (AC), 10A 30VDC (DC) or less load.
• Has freewheeling protection relay.
• signal terminal block has a pull-up and design of the filter circuit, anti-jamming capability, suitable for industrial control. Many manufacturers have added optocoupler isolation, but with the trigger signal to the module and not isolation, would not achieve the interference effect. After the test was found to improve the stability of the trigger end to interference, whether in this module under electromagnetic interference environment, or through instant power module, the relay will not malfunction.
• 8. Size: 5.4 * 1.9 * 1.8cm (L * W * H)
• 9. Weight: 16g

Applications:

• The anti-theft alarm delay, building sound and light control lamp switch.
• Delay-vehicle device is turned on, when the car ignition to prevent excessive current burn-vehicle equipment.
• The need to have in order to start the occasion, prevent multiple devices simultaneously starting current is too large burning appliances.
