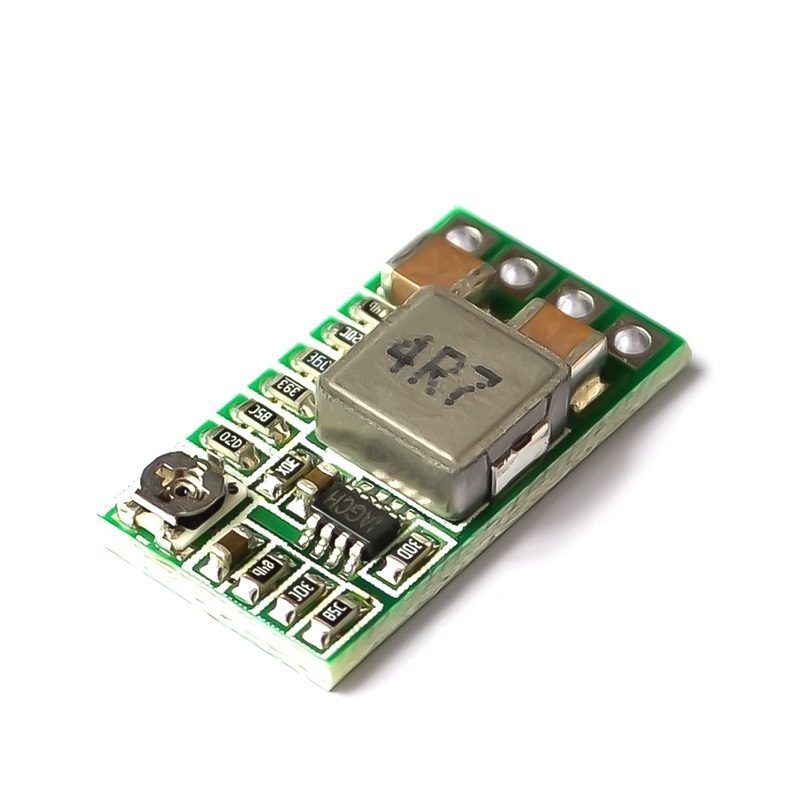

[New Version] Mini Step Down Module 4V-24V to 17-1.8V 5V 3A แบบ Fix ค่าและปรับค่าได้

โมดูล Step-Down 4.5-24V to 1.8-17V 3A จ่ายกระแสสูงสุดที่ 3A สามารถเลือกปรับได้หลายแบบ

• ปรับค่าได้ 0.8-17V ที่ตัวต้านทานปรับค่าได้บนบอร์ด
• Fixed ที่ 12V
• Fixed ที่ 9V
• Fixed ที่ 5V
• Fixed ที่ 3.3V
• Fixed ที่ 2.5V
• Fixed ที่ 1.8V

โดยบัดกรีเชื่อมจุดตั้งค่า แบบ Fix ค่าจะดีกว่าแบบปรับค่าได้ ตรงที่ไม่ต้องผ่านตัวต้านทานปรับค่าได้ ซึ่งเมื่อใช้ไปนาน ๆ ค่าอาจจะคลาดเคลื่อนได้ บอร์ดมีขนาดเล็กพิเศษ จึงสามารถนำไปใช้กับวงจรต่าง ๆ ได้สะดวก

Parameters

Module nature: non-isolated buck module (BUCK) synchronous rectification

Input voltage: DC 4.5-24V

Output voltage: integrated adjustable and fixed output, fixed output voltage on the back

Adjustable range (0.8-17V), fixed voltage (1.8V 2.5V 3.3V 5V 9V 12V)

Output current: maximum 3A (please pay attention to heat dissipation at full load), the actual test input 12V output within 1.5A without special treatment heat dissipation.

Conversion efficiency: up to 97.5% (6.5 to 5V 0.7A)

Switching frequency: 500KHz

Output ripple: 2 0mV (12V to 5V3A) 20M bandwidth

Operating temperature: industrial grade (-40 ° C to +85 ° C) (the higher the ambient temperature, the lower the output power)

Output overvoltage protection: none

Full load temperature rise: 40 °C

Quiescent current: 0.85 mA

Load regulation: ±1 %

Voltage regulation: ± 0.5%

Dynamic response speed: 5% 200uS

Output short circuit protection: Yes, do not short circuit for a long time

Input reverse connection protection: none, input reverse connection protection diode

Enable control: Yes, high level operation, low level stop working, high level is 2-5V, low level is about 0V. The default internal pull-up to input positive.

Wiring method: welding

Input method: welding

Output method: welding / pin header

Welding hole spacing: 2.54 mm
