PZEM-004T Version 3 AC Digital Power Energy Meter Module แบบมีกรอบใสอย่างดี

PZEM-004T Version 3 AC Digital Power Energy Meter Module แบบมีกรอบใสอย่างดี
PZEM-004T Version 3 AC Digital Power Energy Meter Module แบบมีกรอบใสอย่างดีPZEM-004T Version 3 AC Digital Power Energy Meter Module แบบมีกรอบใสอย่างดีPZEM-004T Version 3 AC Digital Power Energy Meter Module แบบมีกรอบใสอย่างดีPZEM-004T Version 3 AC Digital Power Energy Meter Module แบบมีกรอบใสอย่างดีPZEM-004T Version 3 AC Digital Power Energy Meter Module แบบมีกรอบใสอย่างดีPZEM-004T Version 3 AC Digital Power Energy Meter Module แบบมีกรอบใสอย่างดีPZEM-004T Version 3 AC Digital Power Energy Meter Module แบบมีกรอบใสอย่างดี
รหัสสินค้า SG20298
หมวดหมู่ โมดูลวัดแรงดัน กระแส กำลัง Voltage/ Current/ Power
ราคา 320.00 บาท
สถานะสินค้า พร้อมส่ง
จำนวน
ชิ้น
หยิบลงตะกร้า
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay

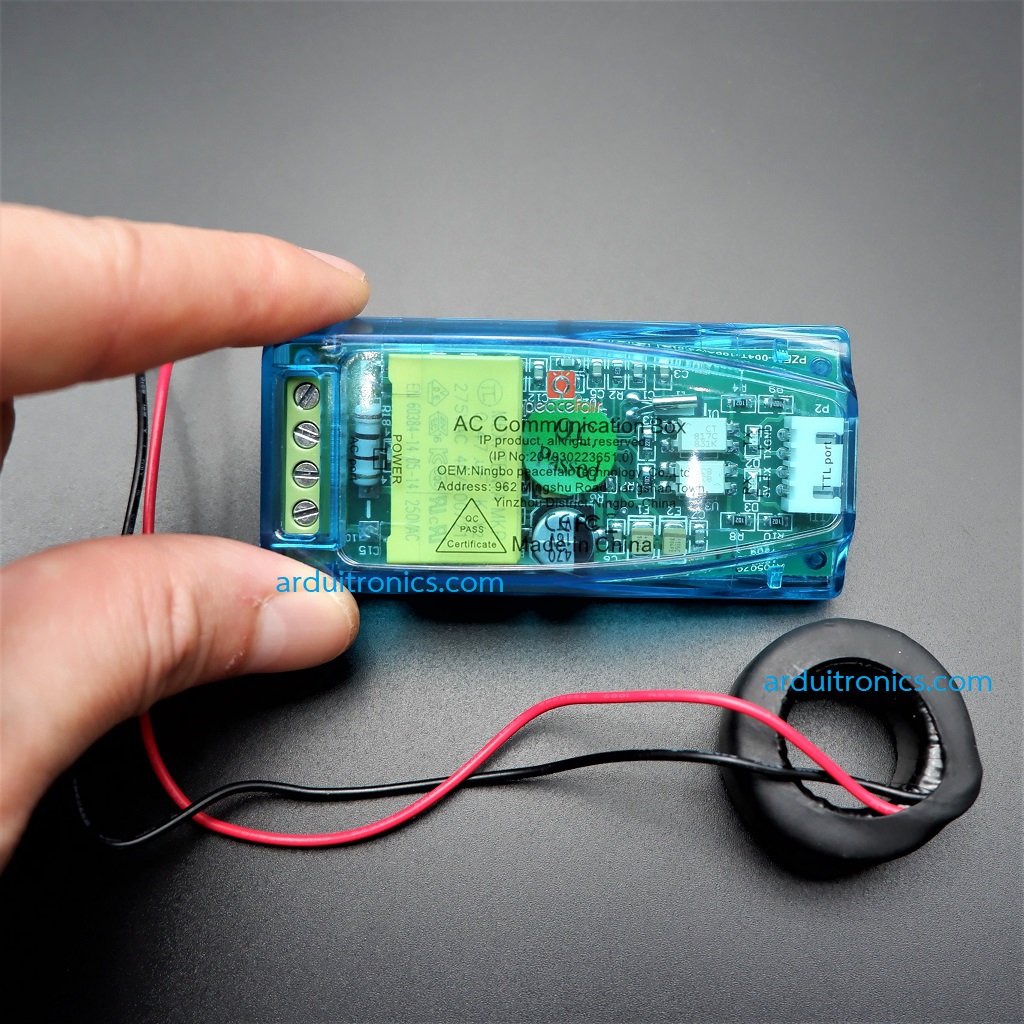

PZEM-004T AC Digital Power Energy Meter Module โมดูลวัดการใช้พลังงานไฟฟ้า ใช้วัดแรงดันไฟฟ้าของไฟบ้าน วัดค่ากระแสไฟฟ้าของอุปกรณ์ไฟฟ้าที่ใช้ วัดค่ากำลังไฟฟ้า และวัดค่ากำลังไฟฟ้าต่อชั่วโมง (Wh) ซึ่งสามารถนำค่าเหล่านี้ไปใช้คำนวณค่าไฟฟ้าได้ หรือวัดการใช้พลังงานของเครื่องใช้ไฟฟ้าแต่ละชิ้น
หมายเหตุ: โมดูลมาพร้อมกับกล่องใสอย่างดี
แนะนำให้ใช้คู่กัยสาย JST 4Pin (ขายแยก)

รายละเอียดสินค้า

  • ใช้วัดแรงดันไฟฟ้าของไฟบ้าน วัดค่ากระแสไฟฟ้าของอุปกรณ์ไฟฟ้าที่ใช้ วัดค่ากำลังไฟฟ้า และวัดค่ากำลังไฟฟ้าต่อชั่วโมง (Wh)
  • วัดค่าแรงดันไฟฟ้าได้ 80 - 260VAC และวัดค่ากระแสไฟฟ้าได้ 0 - 100A ทำงานได้ที่ความถี่ 45 - 65Hz
  • แยกไฟสูงออกจากไฟต่ำด้วยออปโต้ ทำให้เมื่อใช้กับไมโครคอนโทรลเลอร์แล้วไม่เสี่ยงโดนไฟดูด
  • วัดค่ากระแสไฟฟ้าด้วย CT Current Transformer
  • สื่อสารกับไมโครคอนโทรลเลอร์ด้วย UART (หรือ Serial)
  • ผ่านการทดสอบมาจากโรงงานแล้ว

การใช้งาน

วงจรต่อใช้งานกับบอร์ด Arduino

  • 5V - 5V
  • RX - 12
  • TX - 11
  • GND - GND

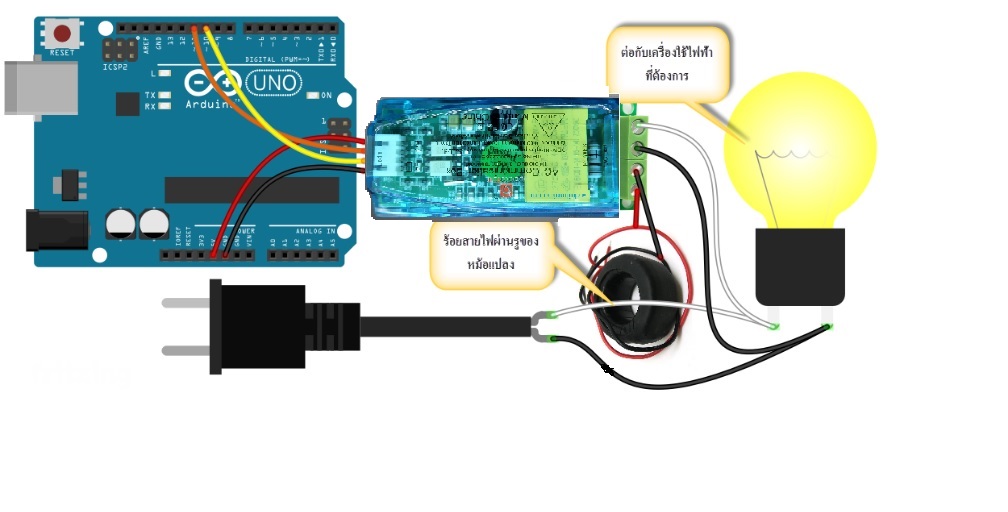

ต่อกับโหลดที่ต้องการวัด ดังรูปนี้

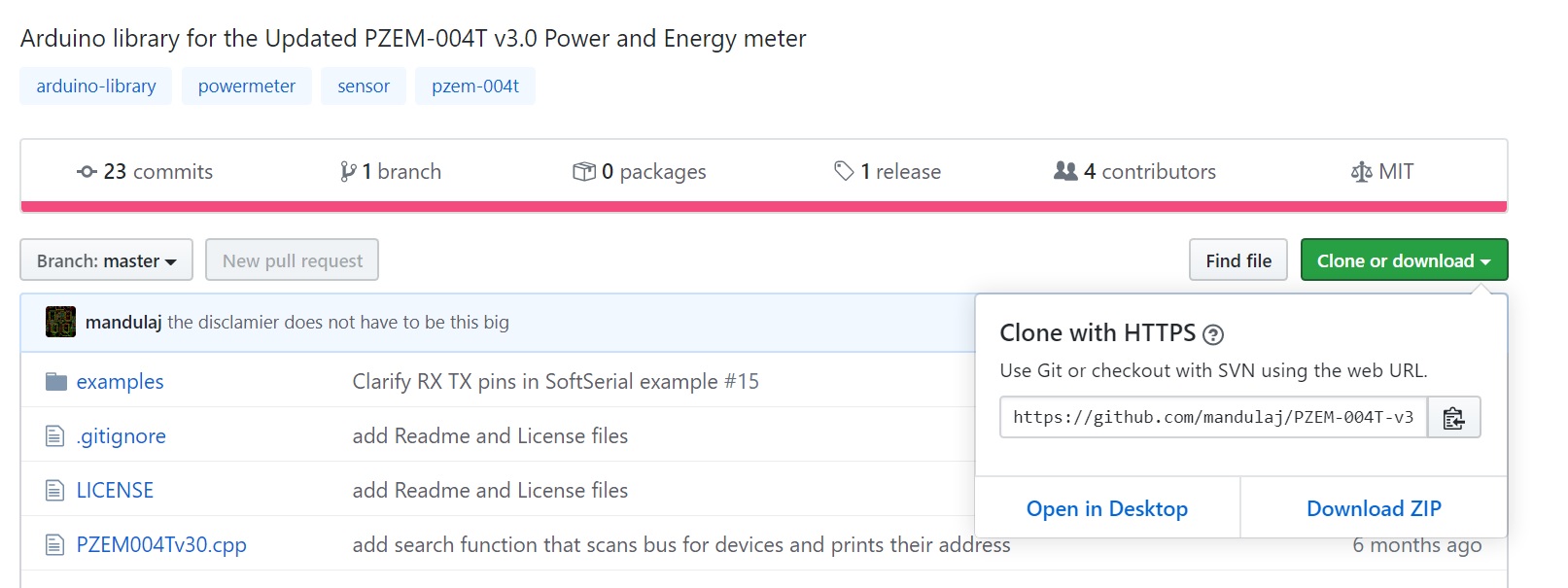

ดาวน์โหลดไลบารี่ PZEM-004T-v30 โดยกดที่ปุ่ม Clone or download แล้วกดปุ่ม Download ZIP

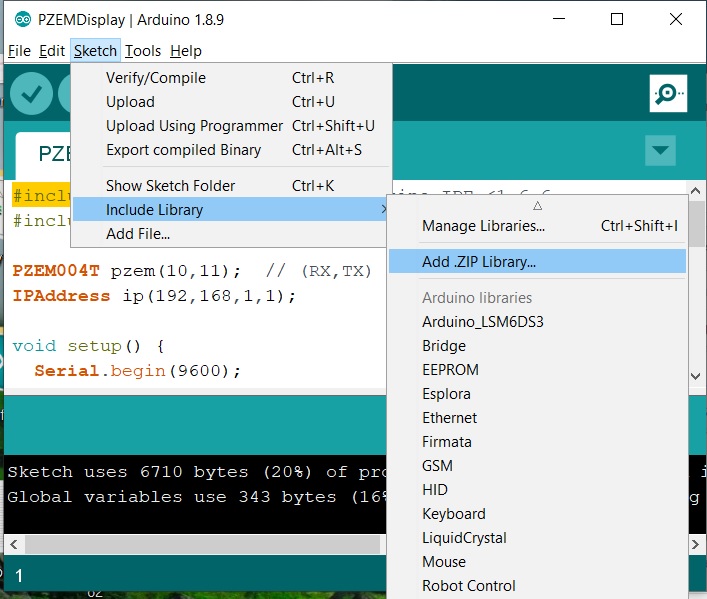

หลังจาก Download แล้วสามารถเพิ่ม Library เข้าไปใน Arduino IDE ได้โดย

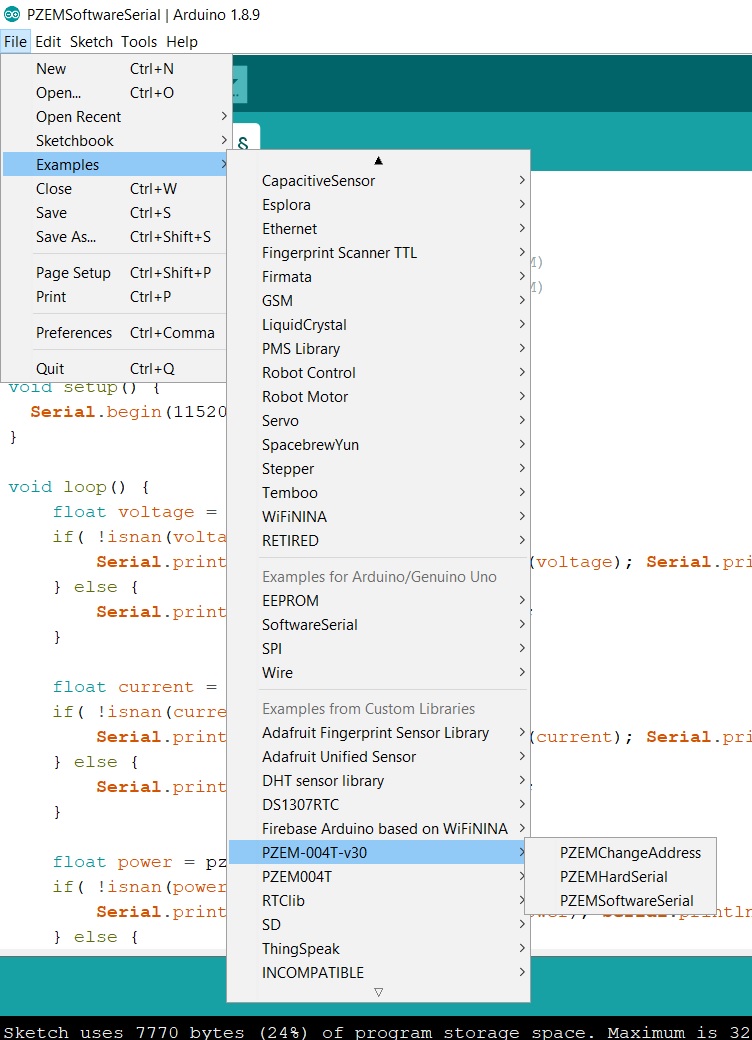

เมื่อ Add Library สำเร็จจะเห็นตัวอย่างของ LIbrary นี้ดังรูป

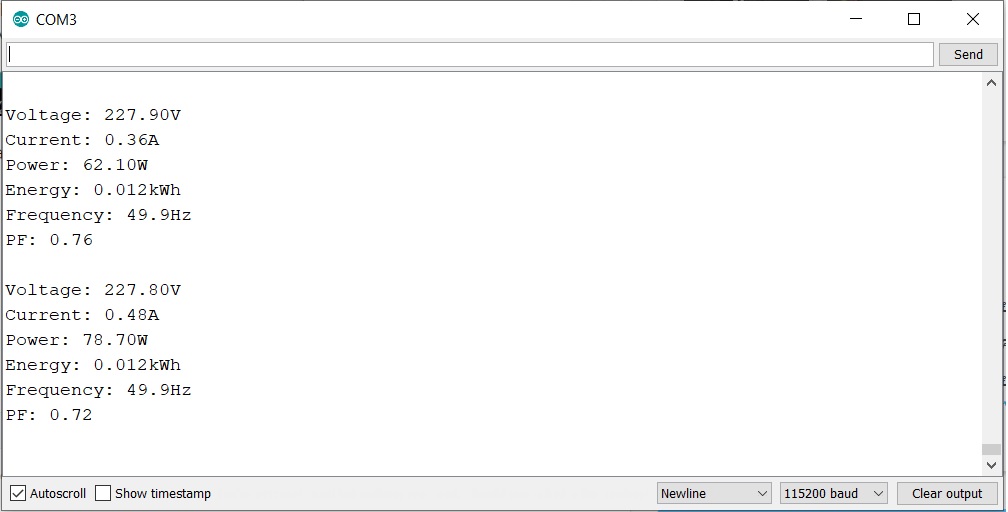

ลองใช้ตัวอย่าง โดยใช้ PZEMSoftwareSerial.ino  อัพโหลดโค้ดลงไป จะได้ค่าต่าง ๆ ดังรูป ซึ่งเปลี่ยนไปตามเครื่องใช้ไฟฟ้าที่นำมาต่อ และระยะเวลาที่ใช้


**  ข้อสังเกตที่สำคัญ
1.  เนื่องจาก PZEM-004 มีออกมาหลายรุ่น  สำหรับรุ่นนี้เป็น Version 3  เพื่อให้วงจรทำงานได้ปกติ ขอให้เลือก Library ที่ตรงกับ Version 3
2. Library ของ Version นี้ สามารถสั่งให้ Reset โดยใช้ Software
3. เมื่อใช้งานกับบอร์ด Arduino Uno  แนะนำให้ใช้คู่กับ Software serial เพื่อเลือก RX/TX เป็น IO ที่ตำแหน่งอื่นๆ แทนการใช้ Hardware serial ที่ Pin 0 และ Pin 1

บทความที่เกี่ยวข้องของร้าน Arduitronics
https://www.arduitronics.com/article/72/
https://www.arduitronics.com/article/73
