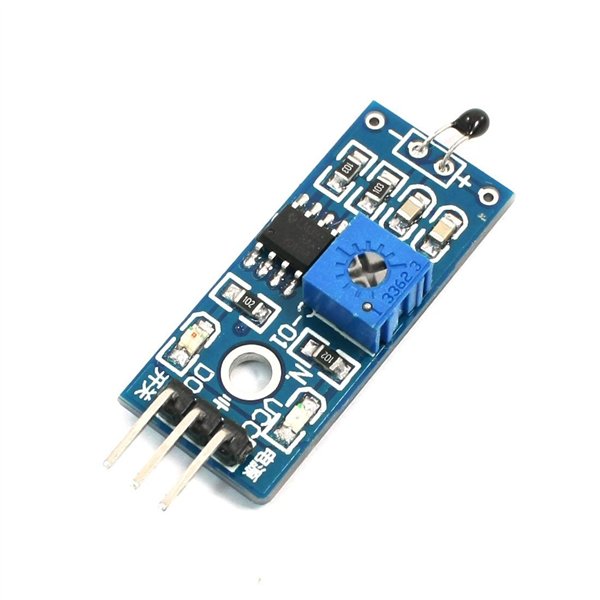

Thermistor Module Temperature Module เซนเซอร์อุณหภูมิ แบบ 3 Pin

 Thermistor Module Temperature Module เซนเซอร์อุณหภูมิ แบบ 3 Pin

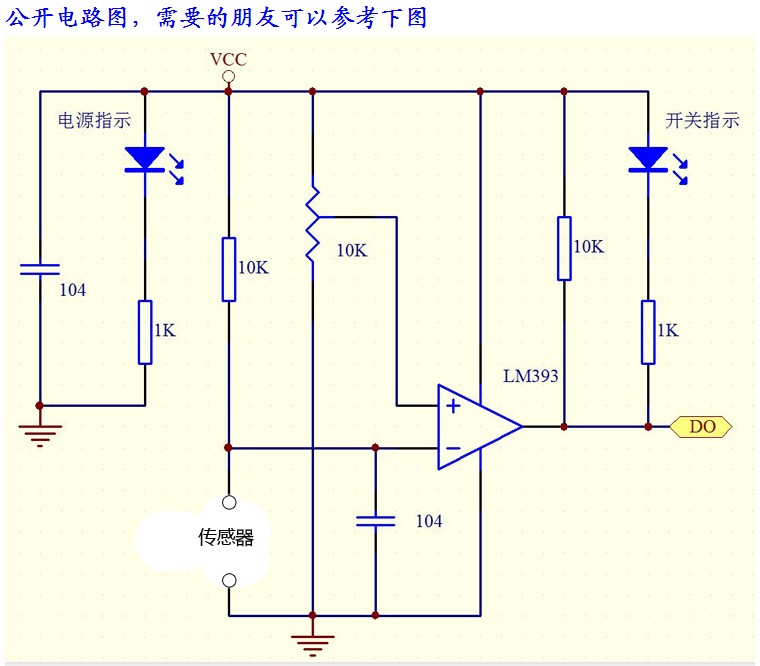

     Thermistor sensor module เป็นอุปกรณ์เพื่อวัดค่าอุณหภูมิของสิ่งแวดล้อม โดยแสดงผล แบบผ่าน Optamp เปรียบเทียบกับค่าที่ตั้งไว้ด้วย Potentiometer  สามารถใช้งานกับบอร์ด Arduino และ Raspberry Pi ได้ทุกรุ่น เนื่องจากสามารถทำงานได้หลายระดับแรงดัน ขึ้นกับแรงดัน VCC ที่ป้อน

   แสดงผลแบบ Digital ที่ Pin D0 เช่น หากอุณภูมิของสิ่งแวดล้อมสูงเกินกว่าค่าที่ตั้งไว้  ขา D0 จะให้ Logic เป็น 1 หากมีอุณภูมิต่ำกว่าจะให้แรงดันออกเป็น logic 0

  สามารถติดตั้งได้ง่ายเนื่องจากมีช่องเจาะเพื่อเสียบสกูรติดกับบริเวณที่ต้องการวัดอุณหภูมิ

Uses:
Temperature detection, temperature control sensors, the ambient temperature detection.

 Module Features:
1. (Negative temperature coefficient) NTC thermistor sensor sensitivity.

2. the comparator output, the signal is clean, the waveform, driving ability, more than 15mA.

3. adjust the temperature distribution bit detection threshold.

4. operating voltage 3.3V-5V.

5. the output in the form: Digital switching outputs (0 and 1)

6. a fixed bolt hole for easy installation.

Small board PCB size: 3.2cm x 1.4cm

8. wide voltage LM393 comparator

Module for use
1. thermistor module on the ambient temperature is very sensitive, generally used to detect the temperature of the surrounding environment;

2. through the adjustment of the potentiometer, can be changed to the temperature detection threshold (i.e., temperature control value), such as the need to control the ambient temperature is 50 degrees, the module is then transferred to the green light in the corresponding ambient temperature, DO output high output high level, lower than the set temperature value, the green light is not bright;

DO output of the microcontroller directly connected through the microcontroller to detect high and low, to detect the temperature change of the environment;

DO output terminal can be directly driven shop relay module, which can be composed of a temperature control switch to control the working temperature of the related equipment can also be connected to the fan used to heat dissipation;

5. the module temperature detection range of 20-80 degrees Celsius;

6. the module can also be replaced by a temperature sensor with a line for the control of the water temperature, water tanks, and the like.
