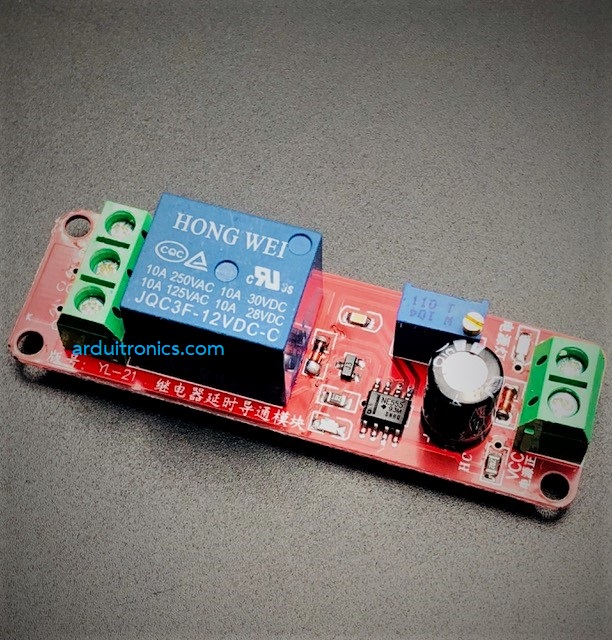

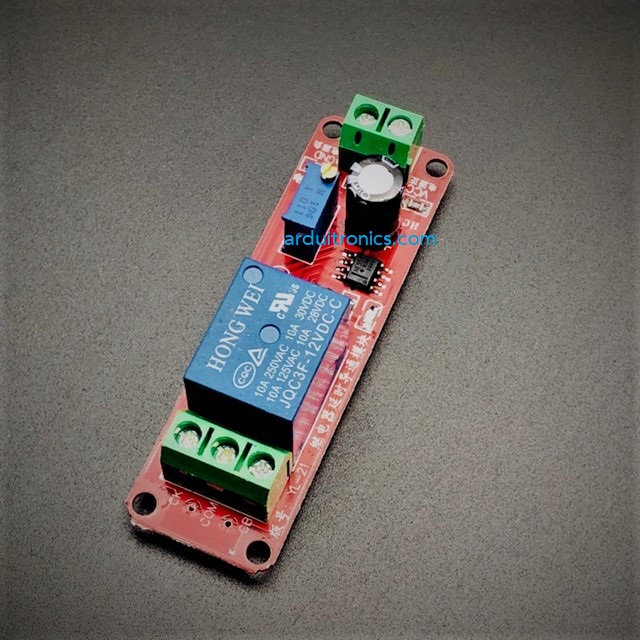

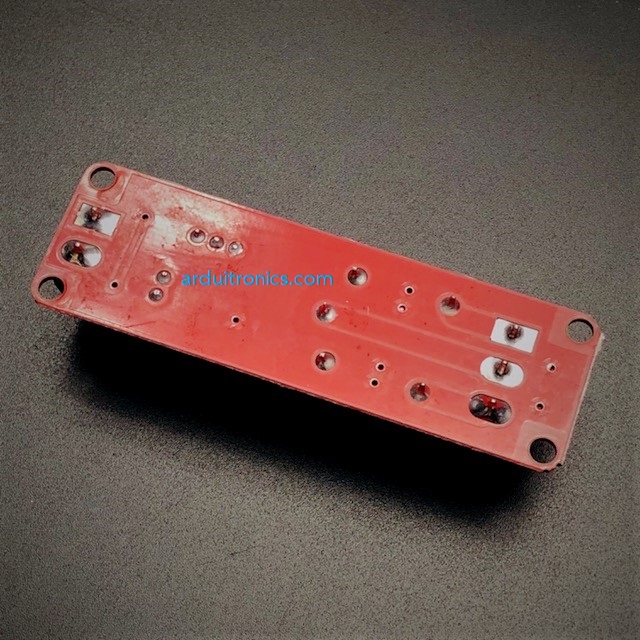

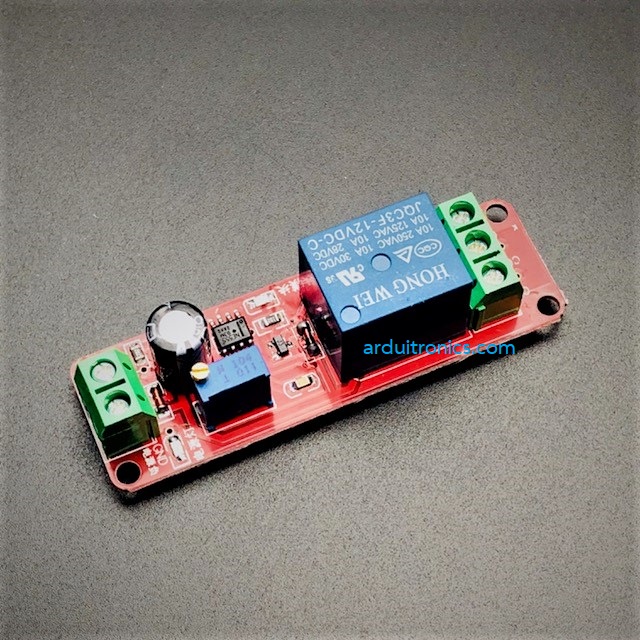

รีเลย์ หน่วงเวลา เปิด 12V Time Delay Relay Module 1-10s Fixed DC 12V

โมดูล รีเลย์ หน่วงเวลาเปิด ใช้ไฟ 12 โวลต์ ตั้งเวลาได้ตั้งแต่  0 -10 วินาที โดยเมื่อ จ่ายไฟเข้า VCC  รีเลย์จะยังไม่ทำงานทันที  รีเลย์จะหน่วงเวลา เท่ากับเวลาที่ตั้งไว้ โดยตั้งค่าได้ตั้งแต่ 0 - 10 วินาที จากนั้นจะเปิดตลอด สามารถปรับเวลาให้หน่วงเวลานานขึ้นโดยการเปลี่ยนค่า RC จากสมการ T = 1.1 RC

1. Switch on the power relay with 1-10S fixed period suction close and disconnect. Specific for: to relay for 12V power supply, relay will soon suction and relay output of the state for: normally open and public conduction, normally closed and public off; Until the time delay 1-10S (regulation), relay release, at this point, the relay output of the state for: normally open and public disconnect, normally closed and public conduction; As long as the module uninterruptable power, the state will always keep to 1-10S fixed period suction together and release.

2. Delay time is adjustable, (0 ~ 10 seconds)

3. Add potentiometer can increase delay time

4. Add capacitor C1 can increase latency time

5. Input power light

6. with relay and indicator lamp

7. can control device with AC 220 v / 10 or below. (maximum control equipment 2000 w)

8. stream with relay protection.

9. Time delay formula: T = 1.1 RC where R is resistance and C is capacitance.
For example: C = 100uF and R = 100kOhm, then T = 1.1 * 100000 * 0.0001 = 11 seconds
