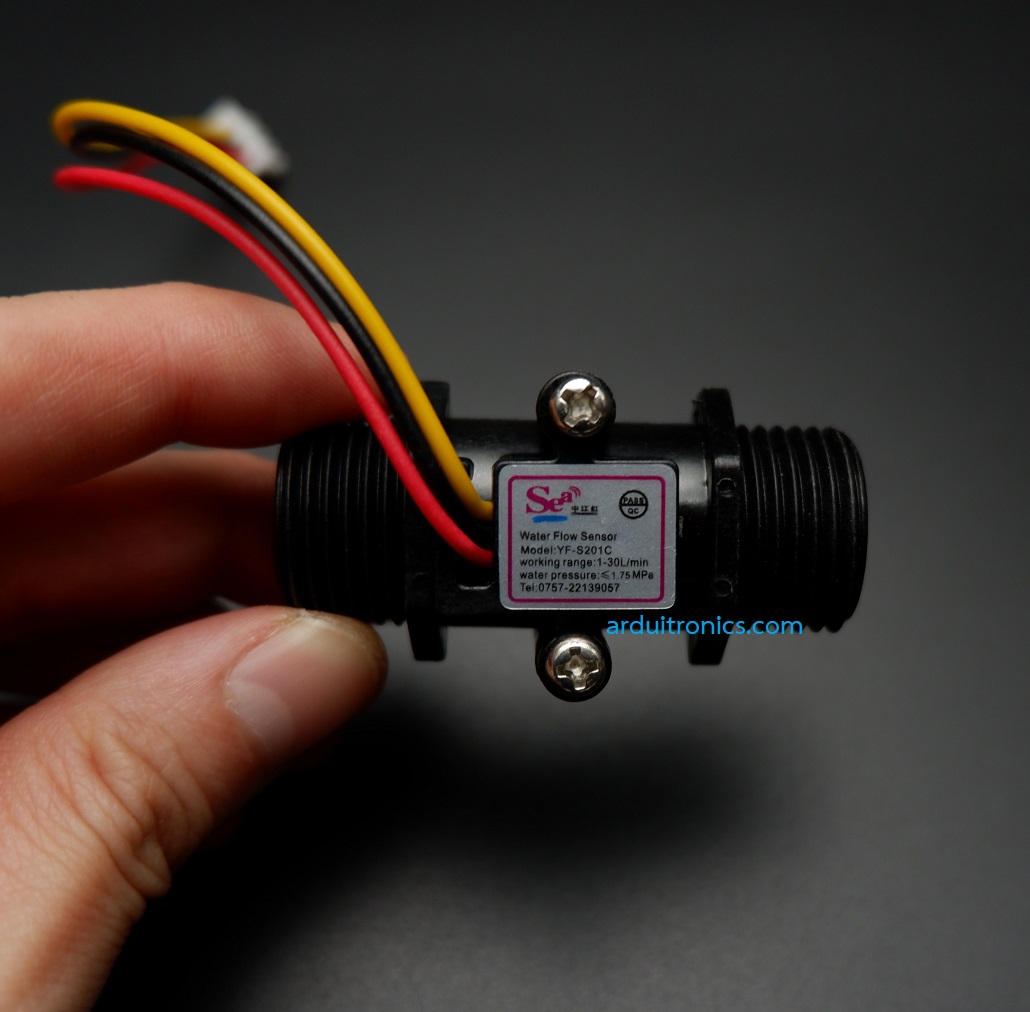

Water Flow Sensor 1-30L/min แรงดันไม่เกิน 1.75MPa ขนาดท่อ 1/4” (YF-S201C) สีดำ

Water Flow Sensor เหมาะสมสำหรับการประยุกต์ใช้งานที่หลากหลาย เช่น ตรวจวัดการไหลของน้ำหล่อเย็นในเครื่อง CNC หรือในระบบ Laser cutters เป็นต้น การทำงานของ Water flow sensor จะให้น้ำไหลผ่านใบพัดภายในให้เกิดการหมุน โดยมี hall effect sensor เป็นตัวตรวจจับการหมุน และส่งสัญญาณ pulse ออกมาทุกๆ รอบหมุน โดยมี 3 ขา ได้แก่ Ground / VCC / Signal

ข้อมูลเพิ่มเติม: ดูได้ที่ SeeedStudio

การต่อสาย
หมายเหตุ: ใช้ตัวต้านทาน 10K โอห์ม

ตัวอย่าง Arduino Sketch


// reading liquid flow rate using Seeeduino and Water Flow Sensor from Seeedstudio.com
// Code adapted by Charles Gantt from PC Fan RPM code written by Crenn @thebestcasescenario.com
// http:/themakersworkbench.com http://thebestcasescenario.com http://seeedstudio.com

volatile int NbTopsFan; //measuring the rising edges of the signal
int Calc;
int hallsensor = 2; //The pin location of the sensor

void rpm() //This is the function that the interupt calls
{
NbTopsFan++; //This function measures the rising and falling edge of the hall effect sensors signal
}

void setup()
{
 pinMode(hallsensor, INPUT); //initializes digital pin 2 as an input
Serial.begin(9600); //This is the setup function where the serial port is initialised,
attachInterrupt(0, rpm, RISING); //and the interrupt is attached
}

void loop()
{
NbTopsFan = 0; //Set NbTops to 0 ready for calculations
sei(); //Enables interrupts
delay(1000); //Wait 1 second
cli(); //Disable interrupts
Calc = (NbTopsFan * 60 / 7.5); //(Pulse frequency x 60) / 7.5Q, = flow rate in L/hour
Serial.print(Calc, DEC); //Prints the number calculated above
Serial.print(" L/hour\r\n"); //Prints "L/hour" and returns a new line
}
