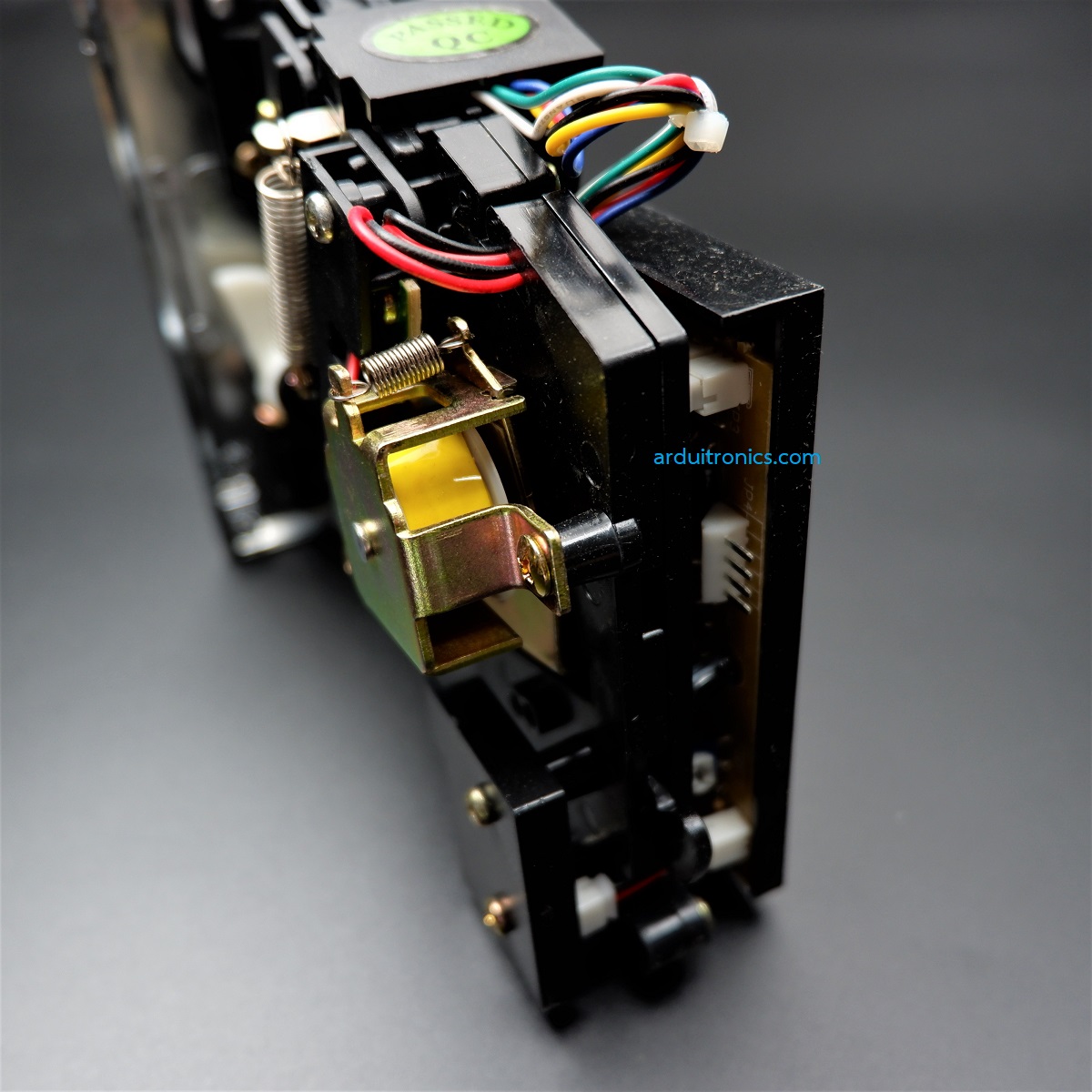

Coin Machine / Coin Validator (CL 1006A) เครื่องหยอดเหรียญ

Coin Machine / Coin Validator (CL 1006A) เครื่องหยอดเหรียญ
Coin Machine / Coin Validator (CL 1006A) เครื่องหยอดเหรียญ thumbnail 1Coin Machine / Coin Validator (CL 1006A) เครื่องหยอดเหรียญ thumbnail 2Coin Machine / Coin Validator (CL 1006A) เครื่องหยอดเหรียญ thumbnail 3Coin Machine / Coin Validator (CL 1006A) เครื่องหยอดเหรียญ thumbnail 4Coin Machine / Coin Validator (CL 1006A) เครื่องหยอดเหรียญ thumbnail 5Coin Machine / Coin Validator (CL 1006A) เครื่องหยอดเหรียญ thumbnail 6Coin Machine / Coin Validator (CL 1006A) เครื่องหยอดเหรียญ thumbnail 7
รหัสสินค้า RU00033
หมวดหมู่ Robot Arm / Joint
ราคา 395.00 บาท
สถานะสินค้า พร้อมส่ง
แก้ไขล่าสุด 7 ส.ค. 2561
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Scan this!



ตัวหยอดเหรียญ Coin Selector รุ่น CL 1006A สามารถรับเหรียญ 5 หรือเหรียญ 10 ได้ตามแม่แบบ ใช้แรงดันไฟฟ้าเลี้ยง 12V ใช้กระแสต่ำ สามารถใช้งานกับไมโครคอนโทรลเลอร์ได้ทุกตะกูล แต่ต้องแปลงระดับแรงดันลอจิกก่อน มีกลไลคืนเหรียญกรณีเหรียญค้าง มีระบบป้องกันเหรียญปลอม และระบบป้องกันการดึงเหรียญกลับ

รายละเอียดสินค้า

  • ใช้แรงดันไฟฟ้า 12V ใช้กระแสต่ำ
  • สามารถรับเหรียญ 5 หรือเหรียญ 10 ได้ตามที่ใส่ในแม่แบบ
  • มีระบบป้องกันการดึงเหรียญกลับ และป้องกันเหรียญปลอม
  • ใช้งานกับไมโครคอนโทรลเลอร์ได้ทุกตะกูล แต่ต้องผ่านการปรับแรงดันก่อน

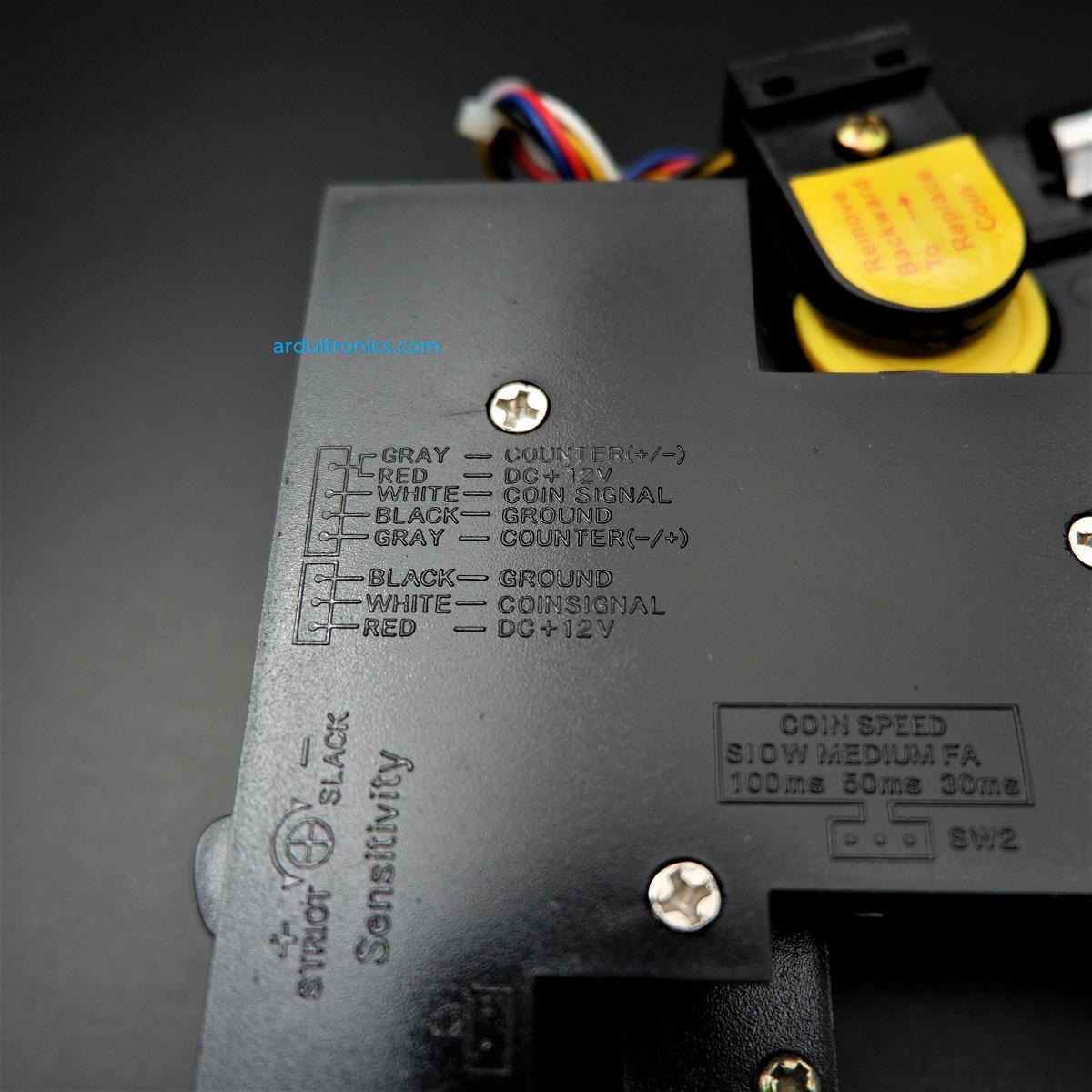

  • สัญญาณเอาต์พุตที่ช่อง Counter (สายสีเทา 2 เส้น เส้นหนึ่งต่อบวก อีกเส้นเป็นสัญญาณ) จะให้ LOW (ลอจิก 0) เมื่อมีเครื่องยอมรับเหรียญแล้ว
  • สามารถปรับความกว้างของพัลส์ที่ออกมาจากช่อง Counter ได้ 3 ระดับ คือ 30mS 50mS และ 100mS
  • มีตัวต้านทานปรับค่าได้ ใช้ปรับค่าความแม่นยำใการเลือกรับเหรียญ

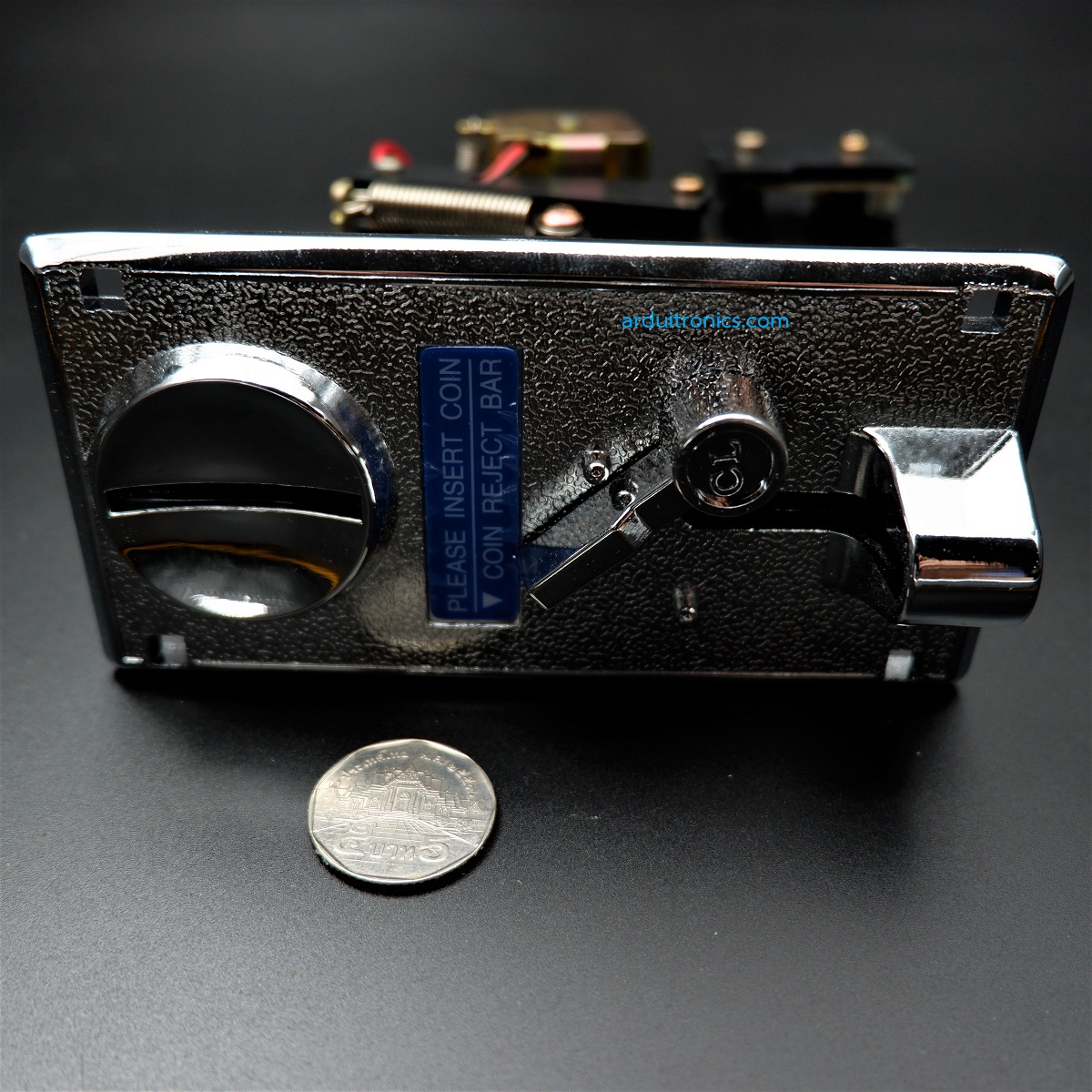

  • มีคันโยกกดคืนเหรียญกรณีเหรียญค้าง
  • น้ำหนัก 334 กรัม ตัวกล่องบรรจุขนาด 480 * 355 * 280 มิลิเมตร

การใช้งานกับไมโครคอนโทรลเลอร์

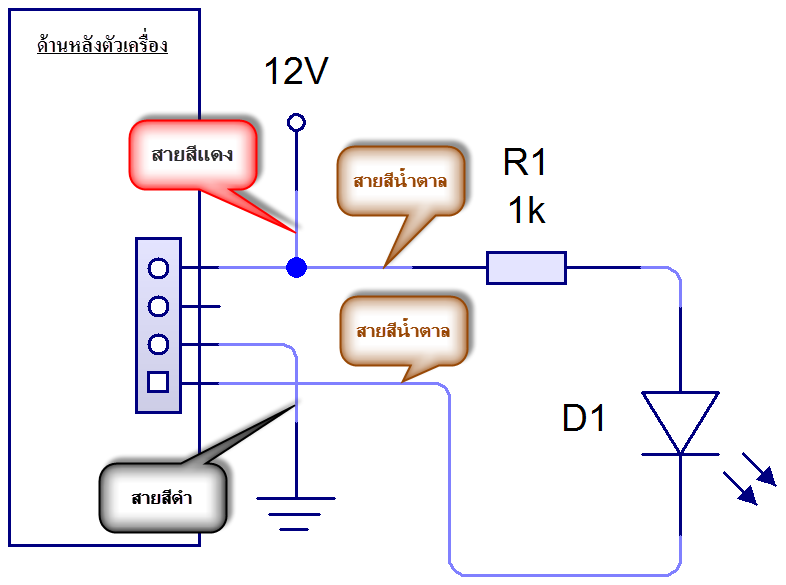

สัญญาณที่ได้หลังจากเครื่องรับเหรียญจะมีการเปลี่ยนแปลงที่คู่ของ Counter โดยเมื่อมีเหรียญเข้ามา จะได้ค่าสัญญาณที่สายสีเทา (สายสัญญาณ ไม่ใช่สายที่อยู่ช่องเดียวกับสายสีแดง) เป็น LOW เมื่อต่อวงจรหลอด LED ตามรูปด้านล่างนี้ จะพบว่าหลอด LED ติดสว่างเมื่อเครื่องรับเหรียญแล้ว (ใช้วงจรนี้ต่อเมื่อต้องการทดสอบเครื่องรับเหรียญ)

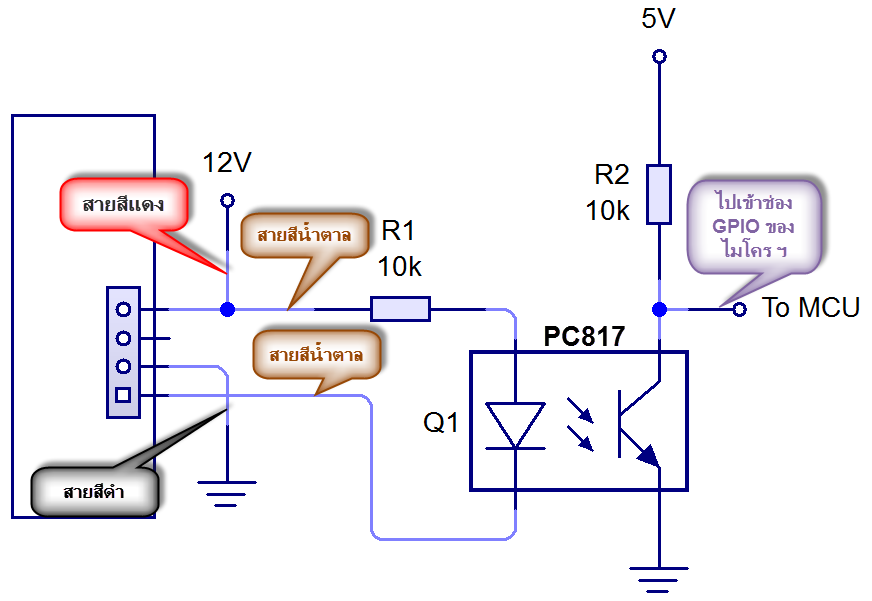

เมื่อต้องการนำไปต่อกับไมโครคอนโทรลเลอร์ สามารถเปลี่ยนหลอด LED เป็นออปโต้ได้ ซึ่งจะได้วงจรดังนี้

ผลของวงจรด้านบนคือ หากเครื่องรับเหรียญเข้ามา สัญญาณที่ To MCU จะมีค่าเป็น LOW (ลอจิก 0) ทั้งนี้หากไมโครคอนโทรลเลอร์ของท่านใช้แรงดันไฟฟ้า 3.3V ให้เปลี่ยนแรงดันที่ด้านตัวต้านทาน 10k ที่ต่อเป็นวงจร Pull-up ให้เป็น 3.3V ด้วย เพื่อไม่ให้ไมโครคอนโทรลเลอร์ได้รับแรงดันไฟฟ้าเกิน แล้วทำให้พังเสียหาย
