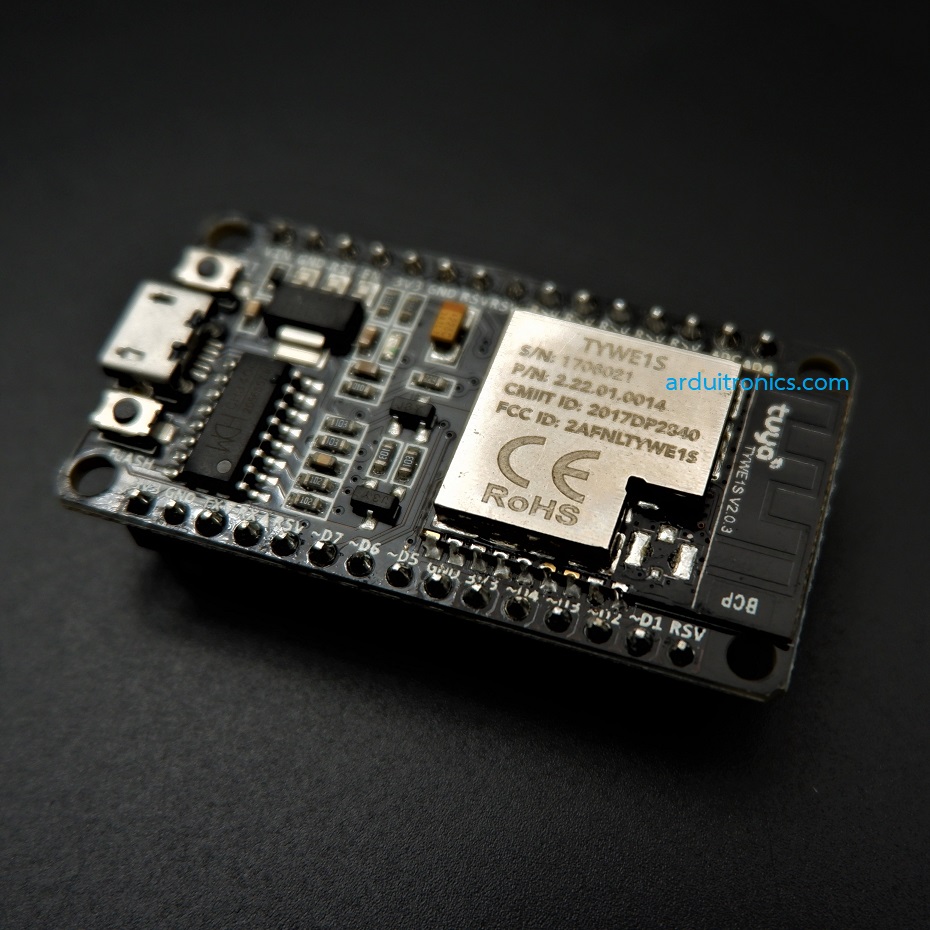

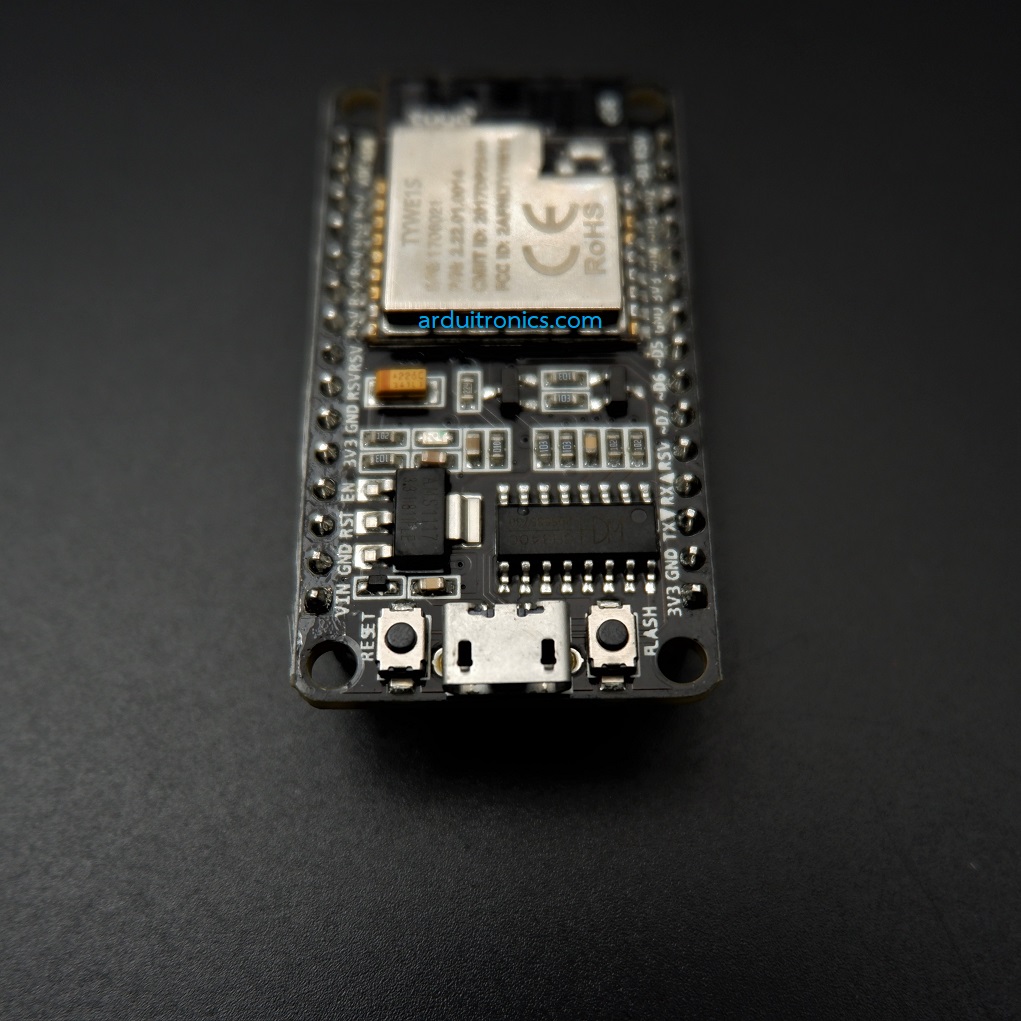

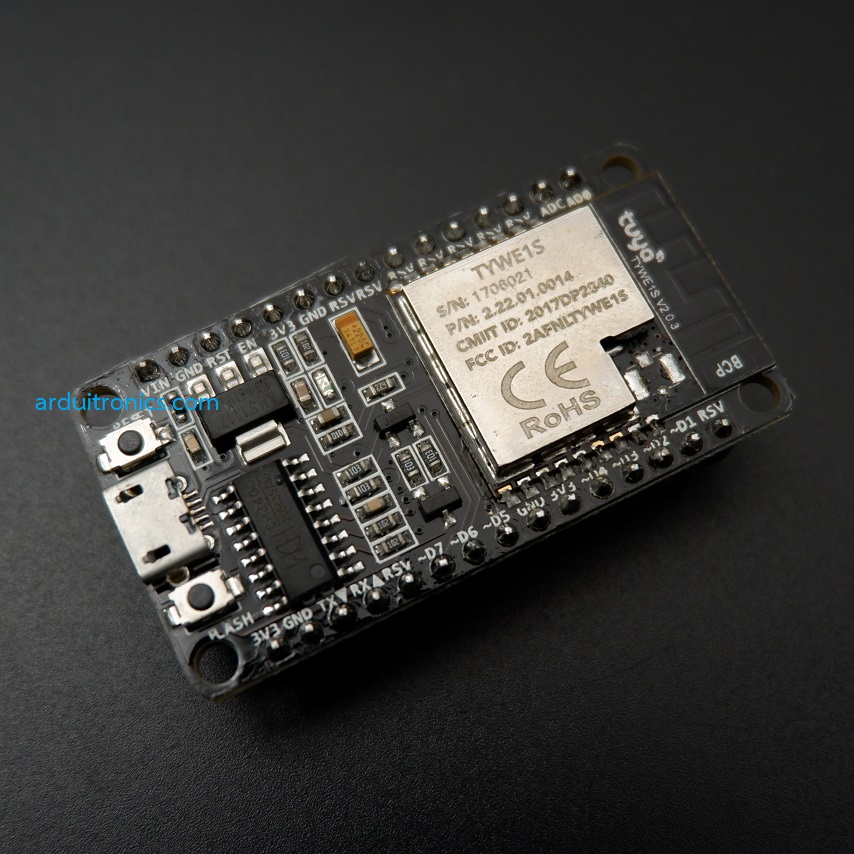

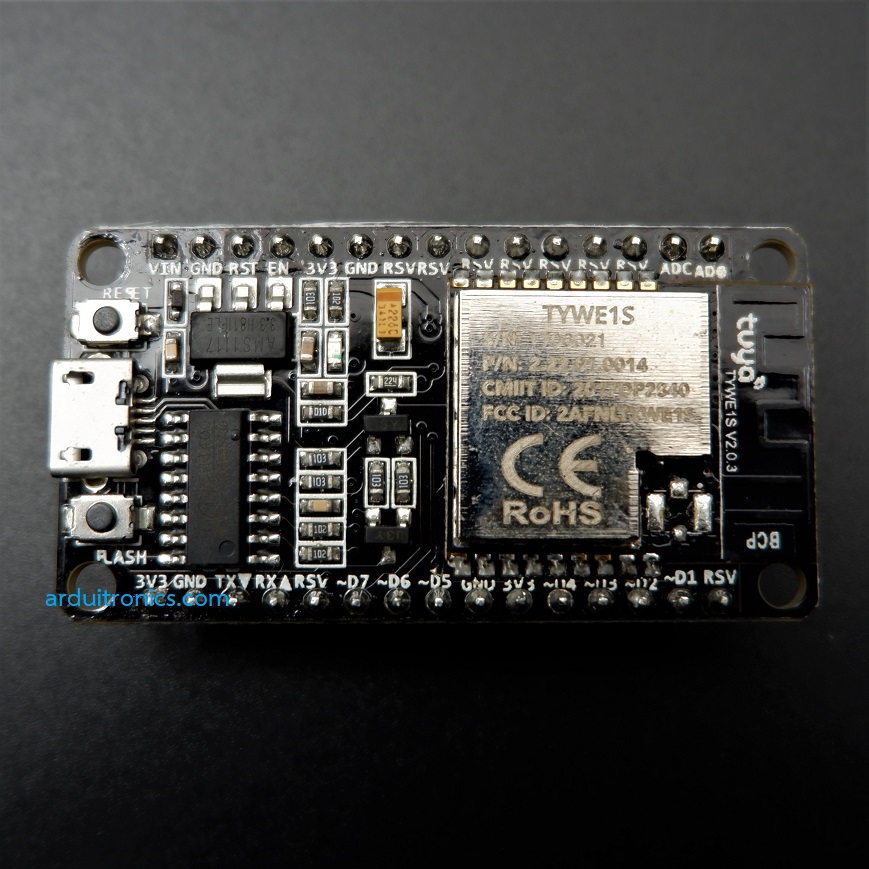

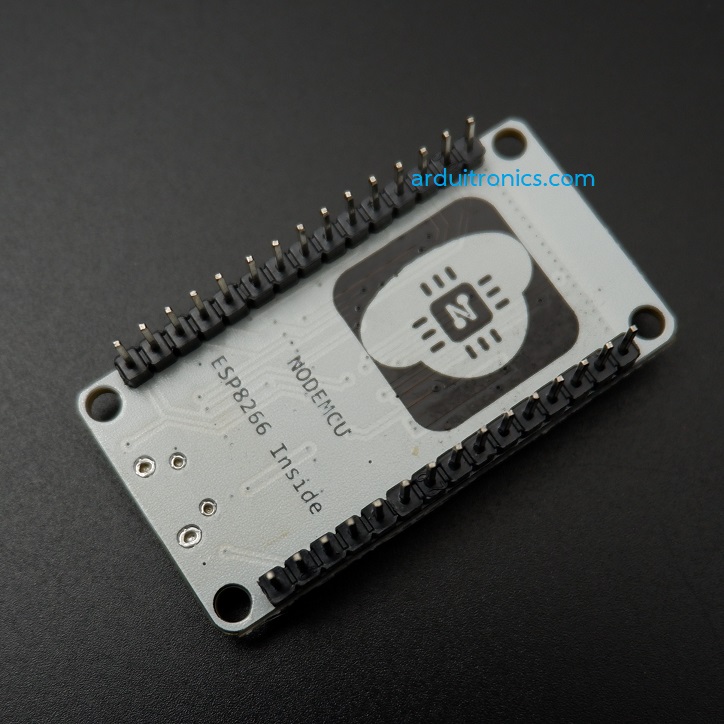

NodeMCU Version 3 (ชิป TYWE1S ที่มีทั้ง on-board antenna และ ช่องสำหรับเสริม antenna เพิ่มเอง)

รายละเอียดสินค้า

NodeMCU บอร์ดนี้ใช้โมดูล TYWE1S-IPEX ซึ่งประกอบด้วย 32-bit CPU และ ESP8266EX เป็นตัวหลักในการประมวลผลและเชื่อมต่อ WiFi ตามลำดับ โดยนอกจากที่ TYWE1S-IPEX จะมาพร้อมกับ on-board antenna แล้ว TYWE1S-IPEX ยังมีช่องสำหรับต่อ antenna เพิ่มตามที่ต้องการ ไว้ให้อีกด้วย
* บนบอร์ดไม่มีเฟิร์มแวร์ หากต้องการใช้ NodeMCU Firmware ต้องอัพโหลดเข้าไปเอง

เพิ่มเติม:
สำหรับผู้ที่อยากทดลองให้ NodeMCU 2 ตัว สื่อสารกันผ่าน WIFI แบบไม่ต้องออก Internet สามารถทดลองตามแนวทางของ Link นี้ได้ Click

ขาใช้งาน

โมดูล NodeMCU จะใช้การ MAP ขาที่แตกต่างจากหมายเลขขาบนตัวโมดูล

เฟิร์มแวร์

สามารถใช้โปรแกรม Arduino IDE เขียนเฟิร์มแวร์ด้วยภาษา C++ เองได้ หรือใช้ NodeMCU Firmware ใช้ภาษา Lua ในเขียนโปรแกรมสั่งงาน

ไดร์เวอร์

บนบอร์ดใช้ชิปไอซีเบอร์ CH340G ต้องลงไดร์เวอร์ก่อน จึงจะใช้งานได้

• CH340G Driver for Windows
• CH340G Driver for MAC
• CH340G Driver for Linux

https://github.com/nodemcu/nodemcu-firmware/wiki/nodemcu_api_en

การใช้งาน NodeMCU V3 ด้วย Arduino IDE

หลังจากลง USB CH340G Driver แล้วให้ติดตั้งบอร์ด NodeMCU V3 ลงบน Arduino IDE ตามขั้นตอนนี้

1) เปิดหน้าต่าง Arduino IDE แล้วไปที่ File > Preferences แล้วจะเห็นหน้าต่างเหมือนภาพด้านล่าง

2) ให้ Copy URL นี้ http://arduino.esp8266.com/package_esp8266com_index.json แล้วแปะลงในช่อง Additional Board Manager URLs แล้วกดปุ่ม OK

3) ไปที่ Tools > Board > Boards Manager ... จะมีหน้าต่าง popup ขึ้นมา

4) ในช่อง Type ปรับให้เป็น Contributed แล้ว กด Install ในส่วนของ esp8266

5) รอจนการ Install เสร็จสิ้น

ุ6) ทดสอบ NodeMCU ผ่าน Arduino IDE โดยไปที่ Tools > Board > NodeMCU 1.0 (ESP-12E Module)

7) จากนั้นเลือก Port จาก Tools > Port > COMxx

หมายเหตุ: ในกรณีที่หา COM Port ไม่เจอให้ไปที่ Device Manager และ ทำการ Update Driver

8) ทดลองใช้งานโดยไปที่ File > Examples > Basics > Blink

9) ต่อขา D7 เข้ากับขาด้านที่ยาวกว่าของ LED และ ต่อขา G เข้ากับ ขาด้านที่สั้นของ LED จากนั้นให้ Upload โปรแกรม Blink เข้าไปบน NodeMCU จะเห็น LED ที่ต่อแล้วกะพริบ
