GPS Module (ATGM336H) with Antenna replacement NEO-6M / NEO-M8N โมดูล GPS ATGM336H พร้อมสายอากาศ

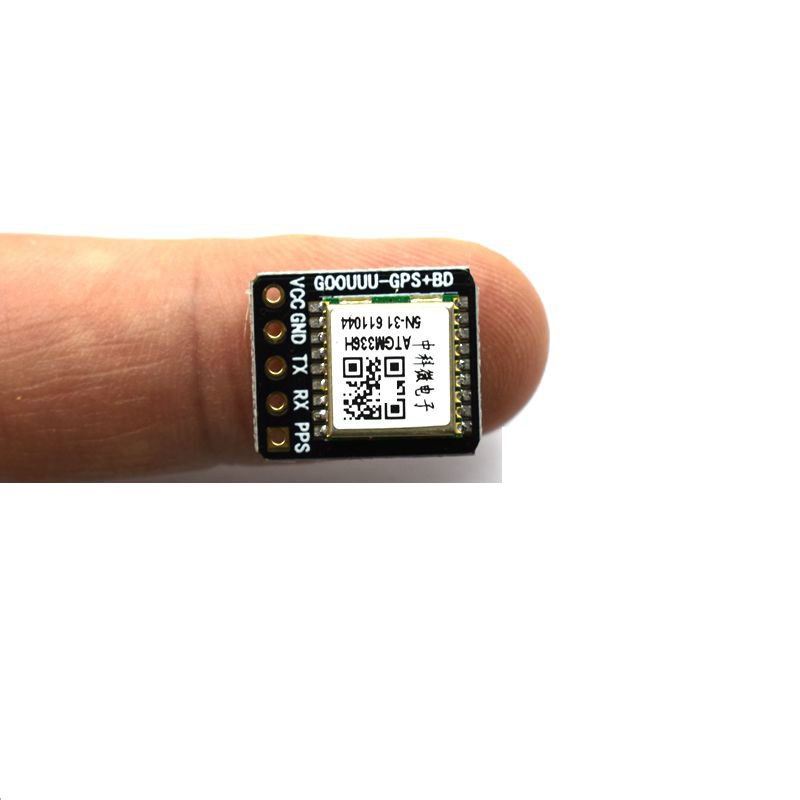

โมดูล GPS ATGM336H ทำงานที่ไฟ 3.3-5.0V และมีขนาดเล็กกว่าเหรียญบาท สามารถใช้แทน GPS รุ่น NEO-6M หรือรุ่น NEO-M8N ได้โดยไม่ต้องแก้โคด จับสัญญาณได้ไว First Time ครั้งแรกเพียง 32 วินาที และครั้งต่อไปใช้เวลาเร็วขึ้น ความแม่นยำ 2.5 เมตรในที่โล่ง

โมดูล GPS ATGM336H มี 32 tracking channel ที่รับและประมวลสัญญาณได้จากระบบนำทางผ่านดาวเทียมหลักๆได้ดังนี้ GPS (อเมริกา), Beidou (จีน), GLONASS (รัสเซีย), Galileo (ยุโรป), QZSS (ญี่ปุ่น), SBAS (satellite augmentation system เช่น WAAS, EGNOS, GAGAN MSAS) อยู่ในตัวเดียว

The ATGM336H-5N module is a small family of high performance BDS/GNSS constellation positioning and navigation modules. This series of products are in a micro module fourth generation low power single chip AT6558 based on GNSS SOC, supports a variety of satellite navigation systems, including China BDS (Beidou navigation satellite system), the American GPS, the Russian GLONASS, European GALILEO, Japan QZSS and SBAS satellite augmentation system (WAAS, EGNOS, GAGAN MSAS). The AT6558 is a real sense Liuhe multimode satellite navigation chip, including 32 tracking channel, GNSS signal can receive six satellite navigation system, and realize the joint positioning, navigation and timing. ATGM336H-5N this series of modules has the advantages of high sensitivity, low power consumption and low cost. It is suitable for vehicle navigation, handheld positioning and wearable devices. It can directly replace the Ublox MAX module.

ตัวอย่างการใช้งาน

โคดแสดงพิกัดและข้อมูลเบื้องต้นของ GPS

#include "TinyGPS++.h"
#include "SoftwareSerial.h"

SoftwareSerial serial_connection(10, 11); //RX=pin 10, TX=pin 11
TinyGPSPlus gps;
void setup()
{
Serial.begin(9600);
serial_connection.begin(9600);
Serial.println("GPS Start");
}

void loop()
{
while(serial_connection.available())
{
gps.encode(serial_connection.read());
}
if(gps.location.isUpdated())
{
Serial.println("Satellite Count:");
Serial.println(gps.satellites.value());
Serial.println("Latitude:");
Serial.println(gps.location.lat(), 6);
Serial.println("Longitude:");
Serial.println(gps.location.lng(), 6);
Serial.println("Speed MPH:");
Serial.println(gps.speed.mph());
Serial.println("Altitude Feet:");
Serial.println(gps.altitude.feet());
Serial.println("");
}
}

ไลบารีและโคดแสดงพิกัด lat , lon ดาวน์โหลดได้ที่นี่

Description

ATGM336H-5N

• Based on the fourth generation of low-power GNSS SOC Chips – AT6558
• All tracking system supported – GPS/US, Beidou/CN, GLONASS/RU, Galileo/EU, QZSS/JP, SBAS/enhanced system, all in one.
• Contains 32 tracking channels that can receive GNSS signals from six satellite navigation systems simultaneously and enables joint positioning, navigation and timing.
• High sensitivity, low power consumption, low cost
• Suitable for car navigation, handheld positioning, wearable devices
• Can replace Ublox MAX, NEO-6M, 7M, 8M directly.
• Output standard NMEA0183 signal from serial.

More Features:

• Support A-GNSS
• Cold start capture sensitivity: -148dBm
• Tracking sensitivity: -162dBm
• Positioning accuracy: 2.5 meters (CEP50, open area)
• First positioning time: 32 seconds
• Low power consumption: continuous operation <25mA (@ 3.3V)

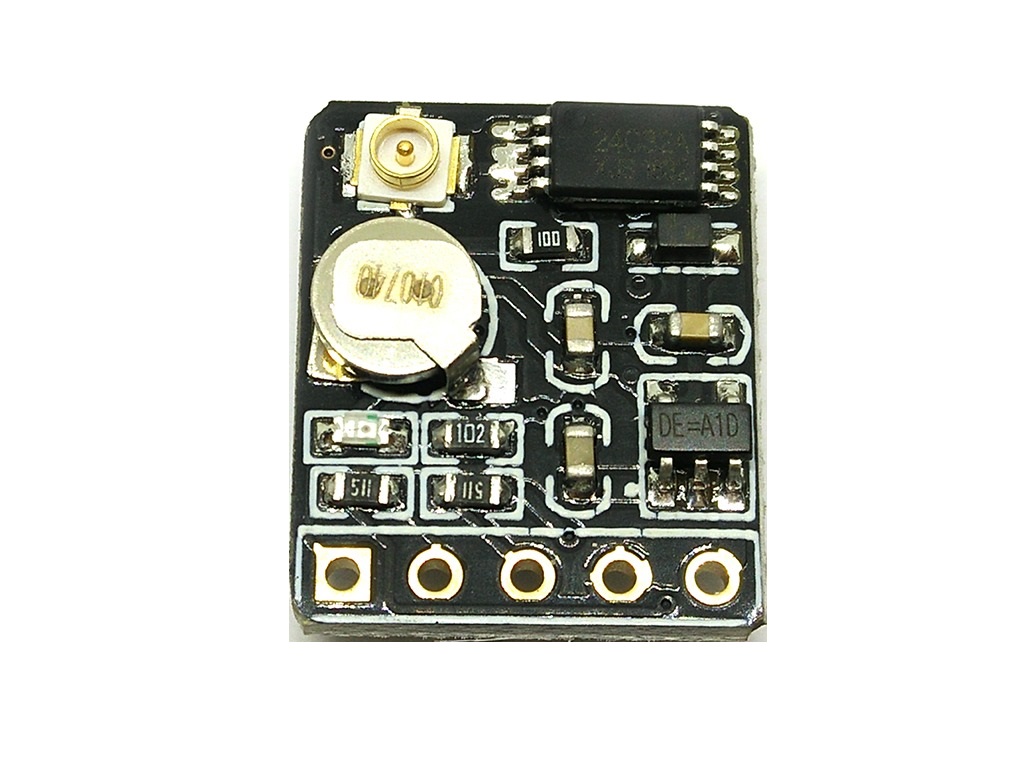

• Built-in antenna detection and antenna short-circuit protection

Board Features:

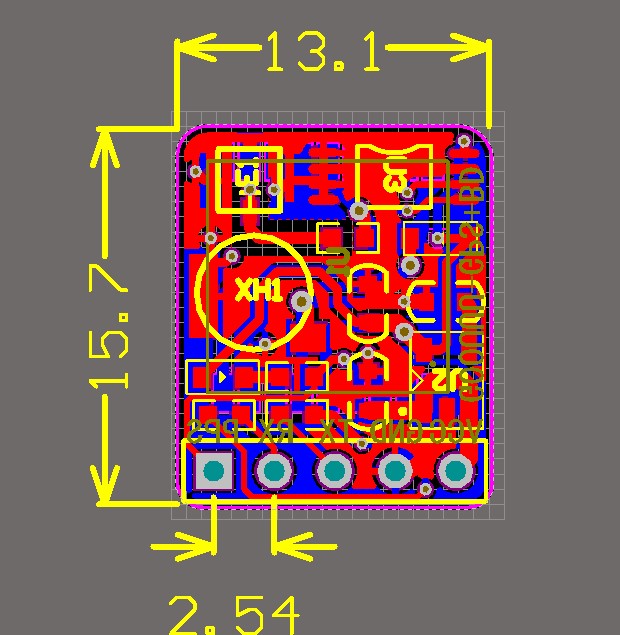

• Board size 15.7 x 13.1 mm

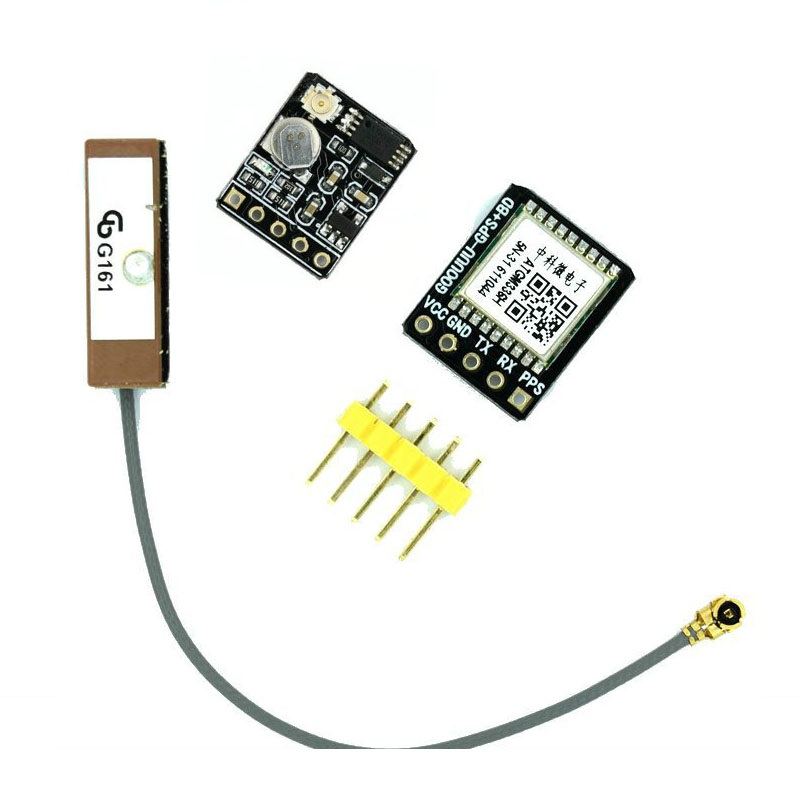

• Package include main board and ipex antenna.

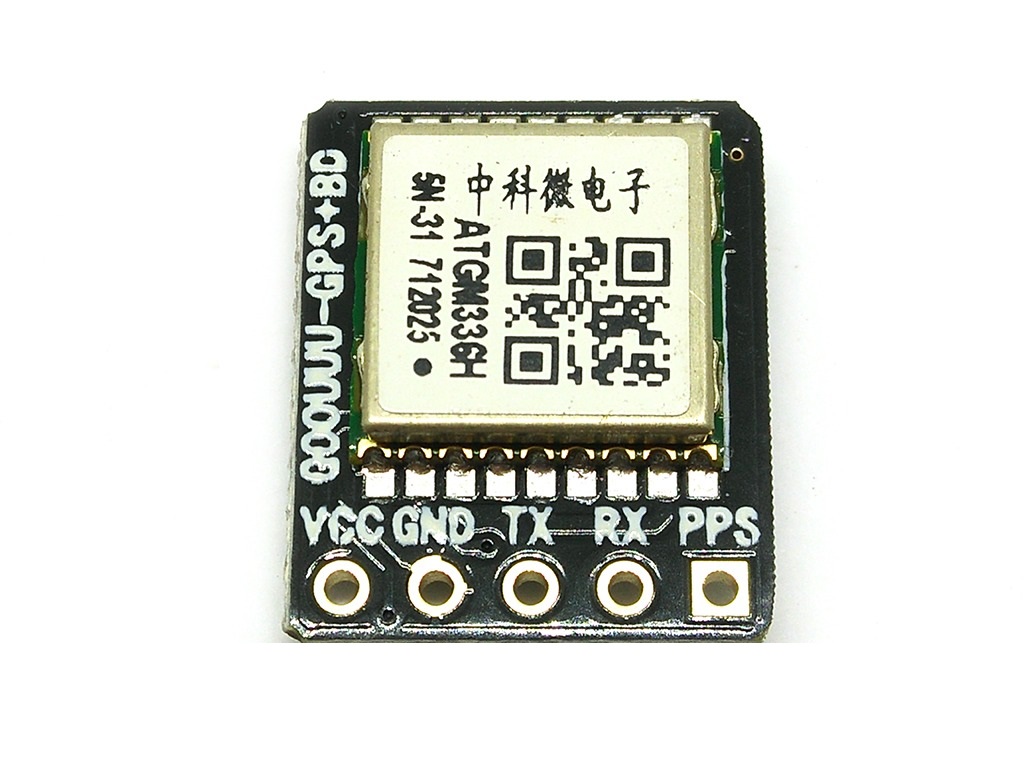

• Pin Definition 5V, GND, TXD, RXD, PPS. (PPS output time signal which can be connected to MCU IOs)

Datasheet, documentation please see wiki page.
