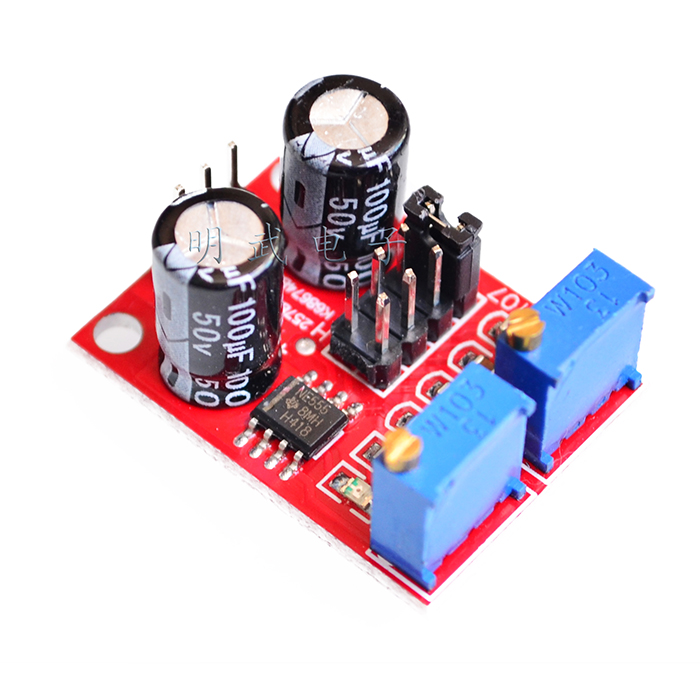

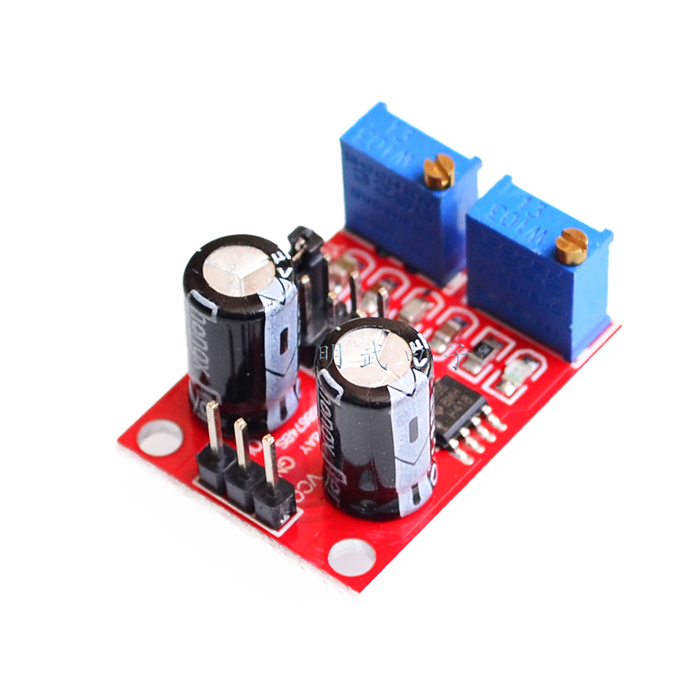

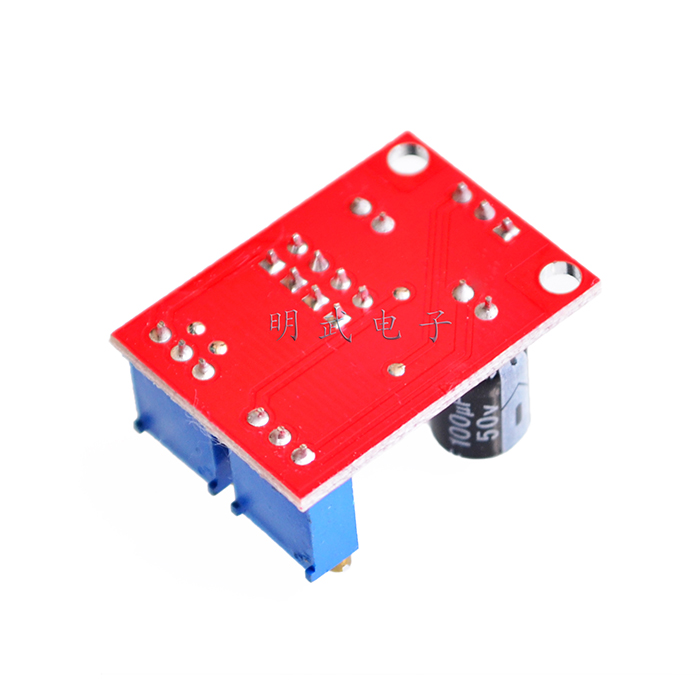

NE555 Square Wave Signal Generator Frequency & Duty Cycle Adjustable

NE555 Square Wave Signal Generator Frequency & Duty Cycle Adjustable

โมดูลกำเนิดสัญญาณสี่เหลี่ยม สามารถปรับค่าความถี่ และค่าดิวตี้ไซเคิลได้ มีไฟ LED แสดงผลตามสัญญาณเอาต์พุต รองรับไฟเลี้ยง 5-12V

การคำนวนหาคาบเวลา

Cycle = 0.7(RA+2RB)C

• RA, RB มีค่าเป็น 10KOhm สามารถประบค่าได้
• C มีค่า 100uf, 1uf, 0.1uf, 0.001uf

ปรับค่าความถี่ได้จากจัมเปอร์

• 1-50HZ
• 50HZ-1Khz
• 1KHz - 10 KHz
• 10Khz - 200Khz

NE555 Square Wave Signal Generator Frequency & Duty Cycle Adjustable

The scope of applications:

Description:

Advantages:

• The output with LED indication, there is no straightforward output (LED low volume, high LED off, LED blink rate is relatively low);
• The output frequency range of grades available, the output frequency more continuously adjustable; low-profile: 1Hz ~ 50Hz IF file: 50Hz ~ 1kHz high frequency gear: 1KHz ~ 10kHz high-frequency gear: 10kHz ~ 200kHz
• They can fine-tune the output duty cycle, duty cycle and frequency are not adjustable, adjust the duty cycle will change the frequency;
• The output frequency is adjustable;
• cycle T = 0.7 (RA + 2RB) C
• RA, RB is adjustable 0-10K;
• At low frequencies file C = 0.001UF;
• when the IF file C = 0.1UF;
• high frequency profile C = 1UF;
• high frequency gear C = 100UF,
• so the frequency waveform buyers can own calculations.
