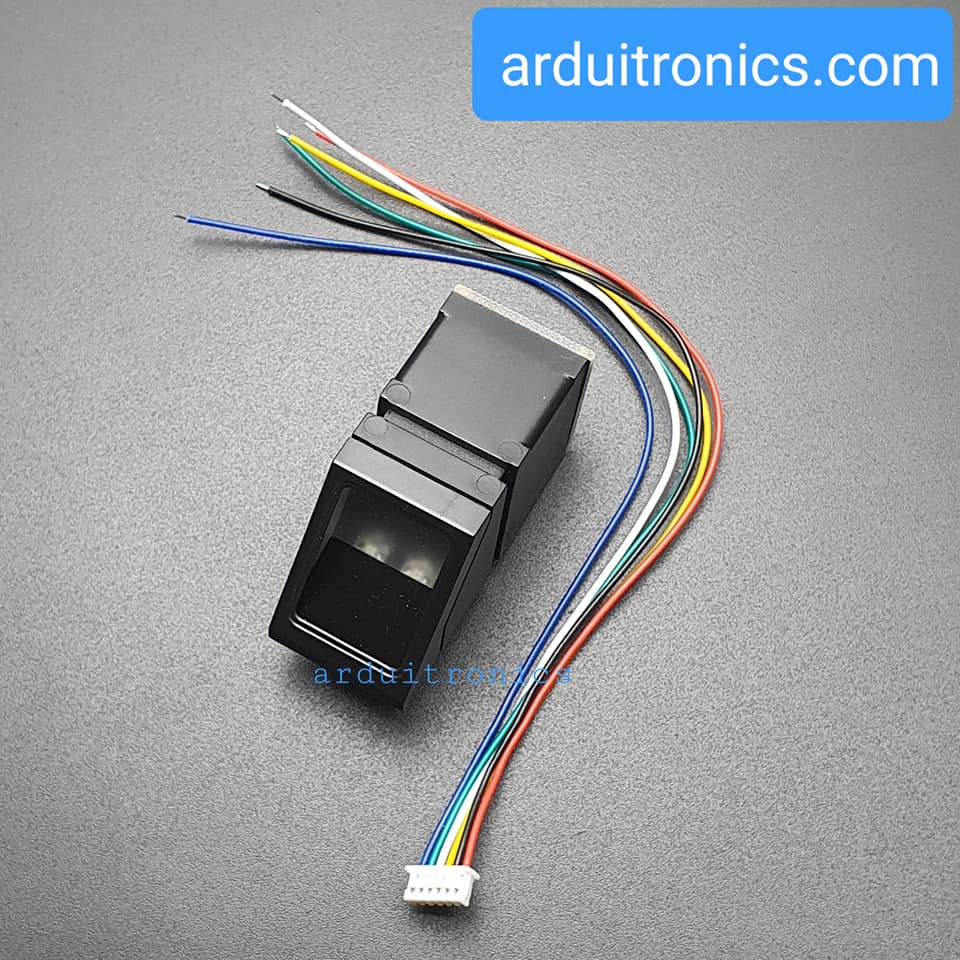

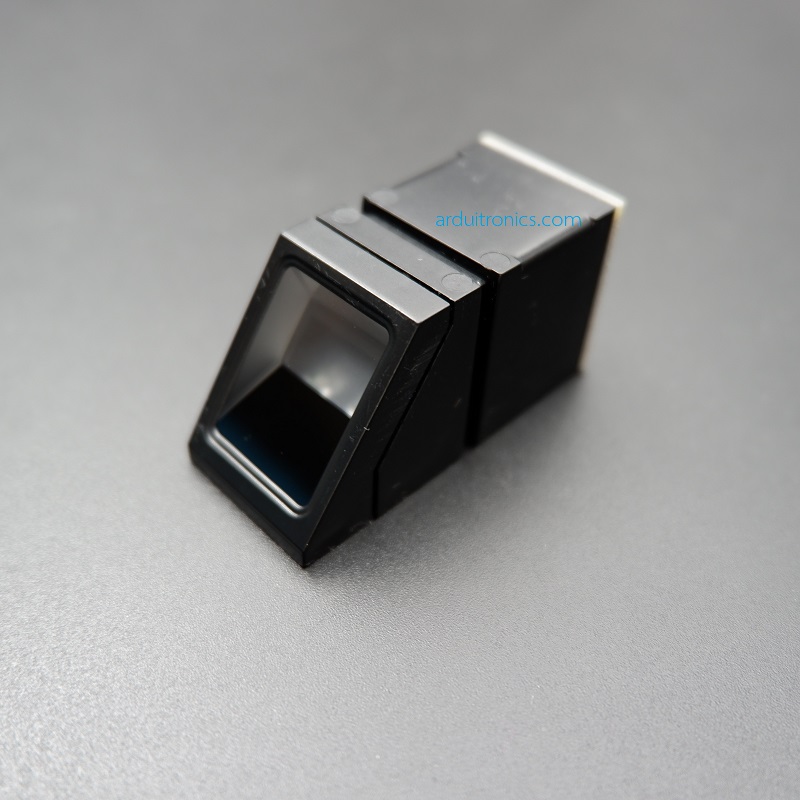

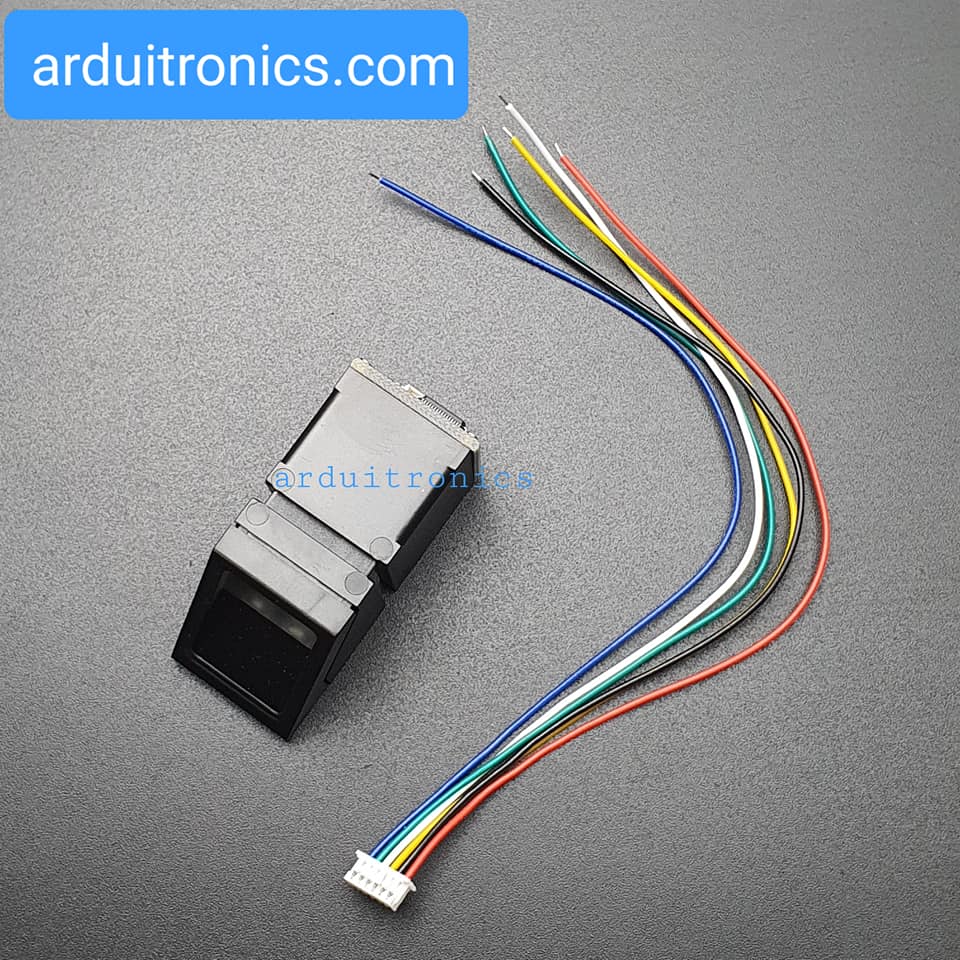

R307 Optical Fingerprint Reader Sensor + Free Cable

R307 Optical Fingerprint Reader Sensor ตรวจสอบลายนิ้วมือ สามารถเก็บข้อมูลและค้นหาได้สูงสุด 1000 ลายนิ้วมือบนหน่วยความจำภายใน (คลิ๊กดู Manual ของ R307)

คู่มือการใช้งาน fingerprint scanner เบื้องต้น Download

โมดูลนี้สามารถใช้ได้ทั้งกับ PC และ arduino โดยการต่อสายและการใช้งานโมดูลกับทั้ง 2 แบบ การต่อสายเหมือนกับโมดูล fingerprint scanner ของ Adafruit สามารถดูได้ใน Tutorial ในเวปของ adafruit จาก link ด้านล่าง

1) Download Libary จาก Adafruit ที่นี่ Click

2) ดูวิธีการต่อสายและการใช้งาน รวมทั้งตัวอย่าง Code ได้ดังรูปนี้ (สีของสายแพ อาจแตกต่างจากรูป ขอให้ดู Diagram จากด้านล่างนี้เป็นหลัก)


ภาพที่ 1. การต่อสายสำหรับใช้งานโมดูลกับ arduino

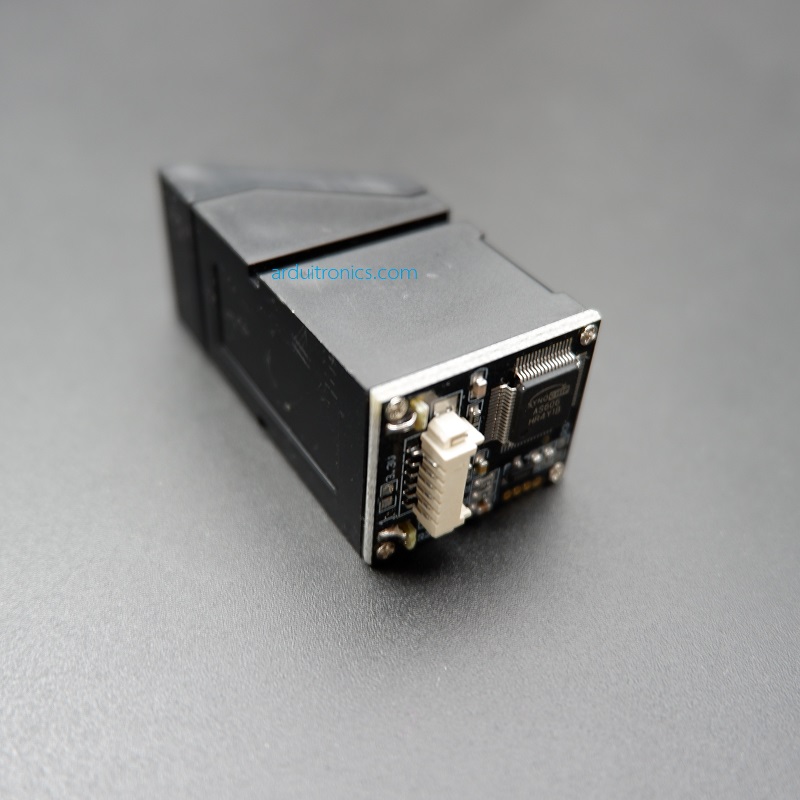

R307 fingerprint module

1. Integrated image collecting and algorithm chip together, ALL-in-One
2. Fingerprint reader can conduct secondary development, can be embedded into a variety of end products
3. Users can conduct secondary development, can be embedded into a variety of end products, such as: access control, attendance, safety deposit box, car door locks
4. Low power consumption, low cost, small size, excellent performance
5. Professional optical technology, precise module manufacturing technics
6. Good image processing capabilities, can successfully capture image up to resolution 500 dpi
7. Finger  detection function.

 Specification:

Type: Optical
Sensor Life: 100 million times

Static indicators: 15KV

Backlight: Blue

Interface: USB2.0/UART(TTL logical level)

RS232 communication baud rate: 9600BPS~115200BPS changeable

Image Capture Surface 15×11(mm)

Verification Speed:  0.2 sec

Scanning Speed: 0.3 sec

Character file size:  256 bytes

Template size:  512 bytes

Storage capacity: 1000

Security level: 3 (1,2,3,4,5(highest))

False Acceptance Rate (FAR) :≤0.0001%

False Rejection Rate (FRR): ≤0.1%

Resolution 500 DPI

Voltage :4.2--6VDC (or 3.3V)

Working current: Typical ≤75mA

Matching Method:  1: N

Operating Envirement Temperature: -20 to 50 degrees.

 Dowload R307 user manual from:

https://www.dropbox.com/sh/orprmb3bgb6lqb6/AACpiIXOF91R7-RQ9OkD4JXha?dl=0
