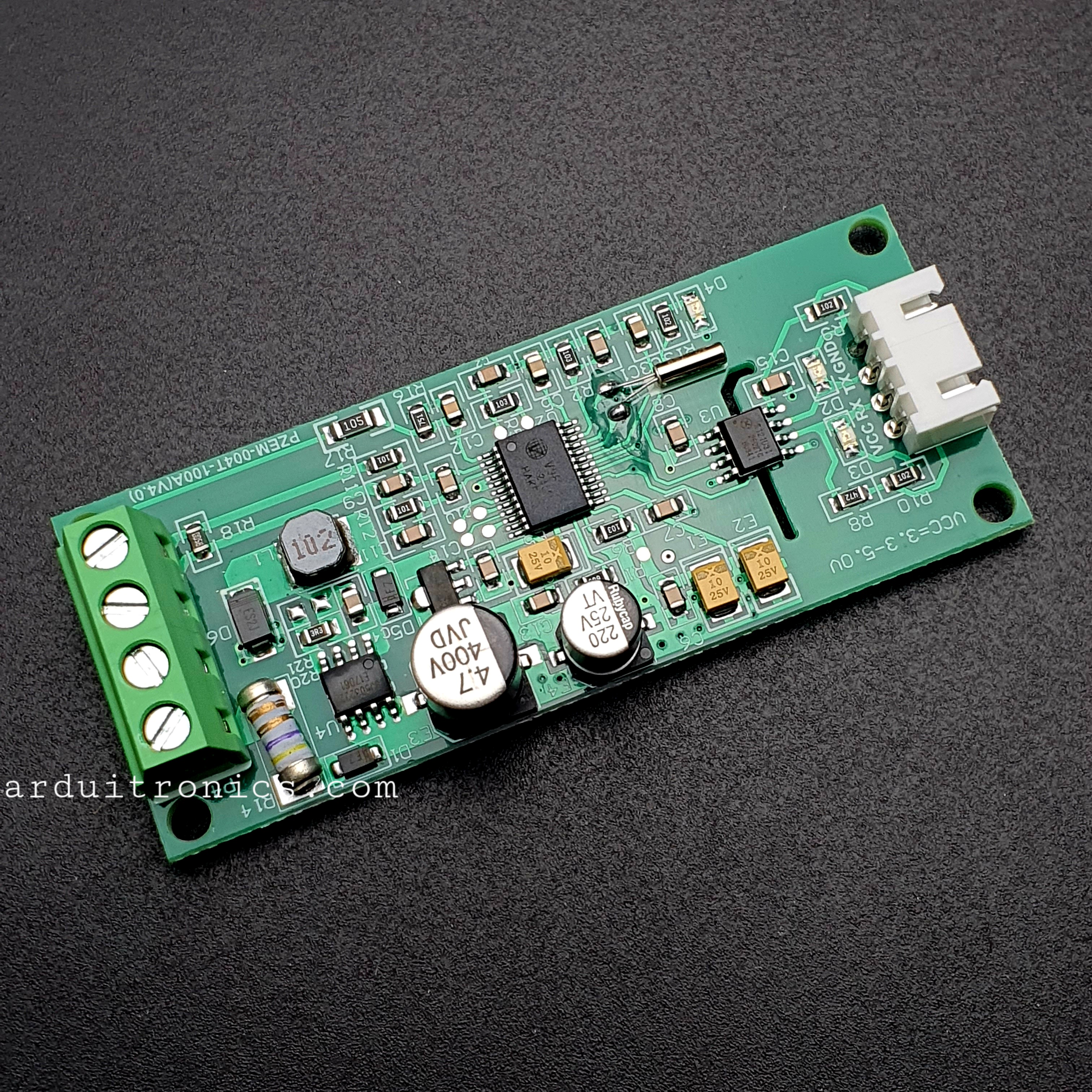

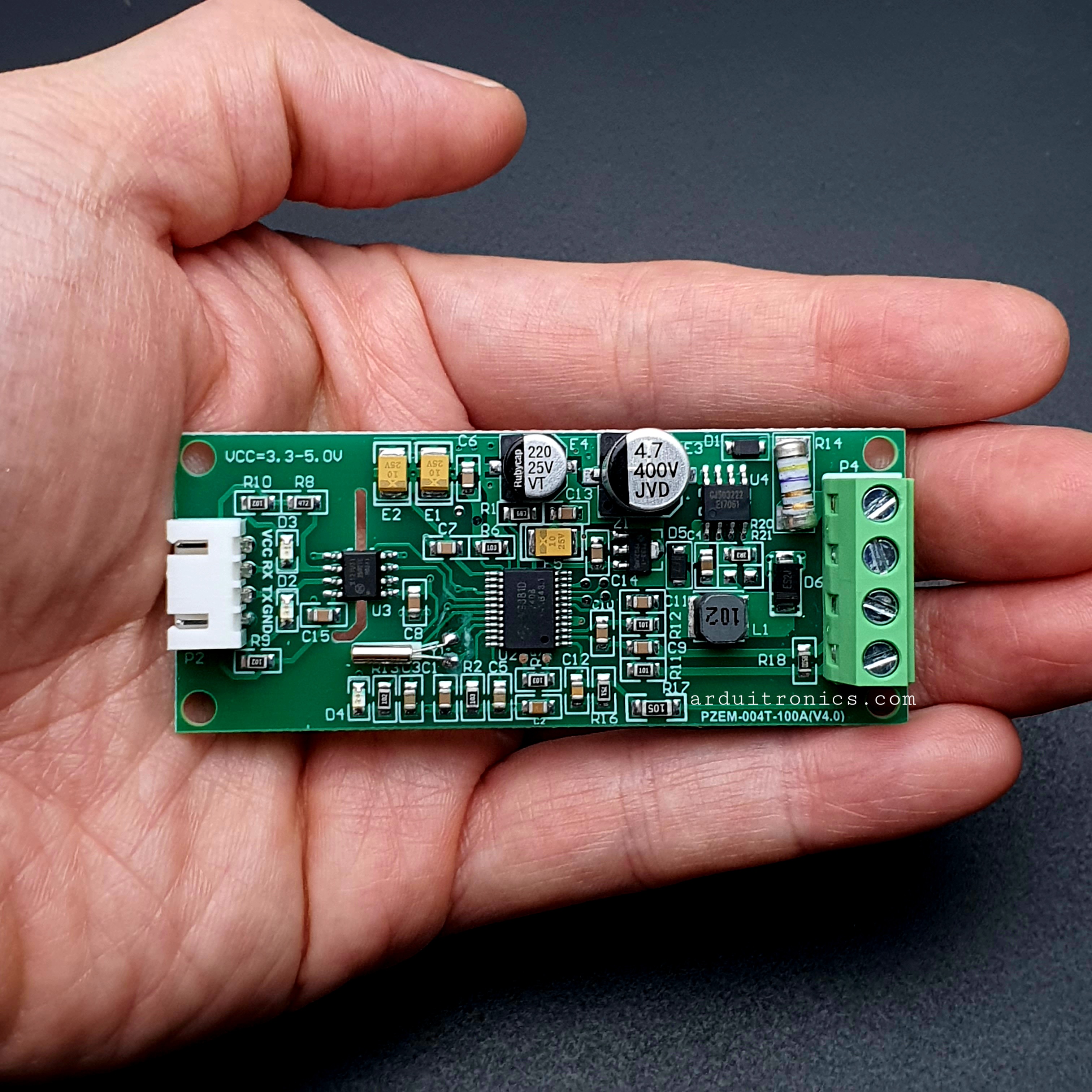

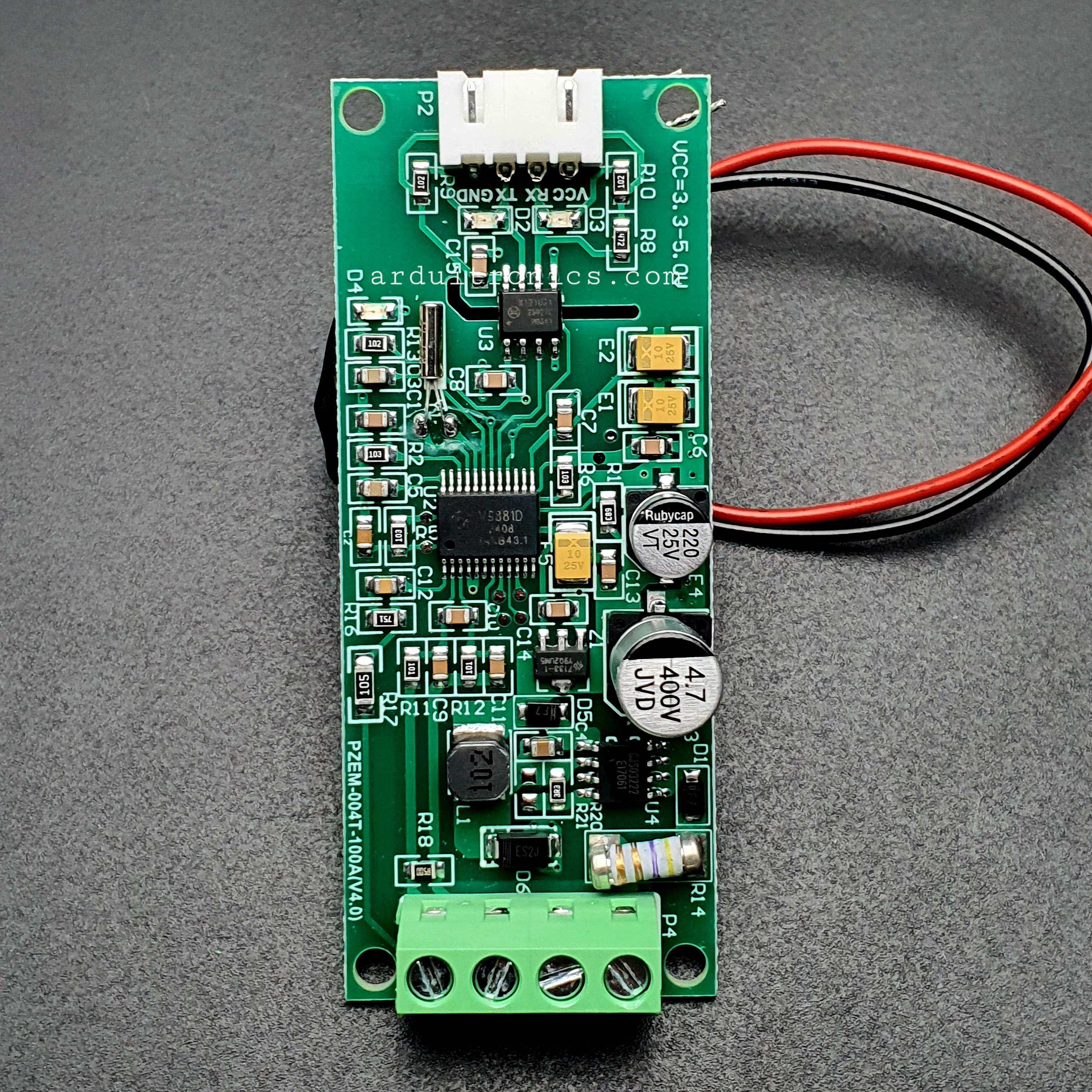

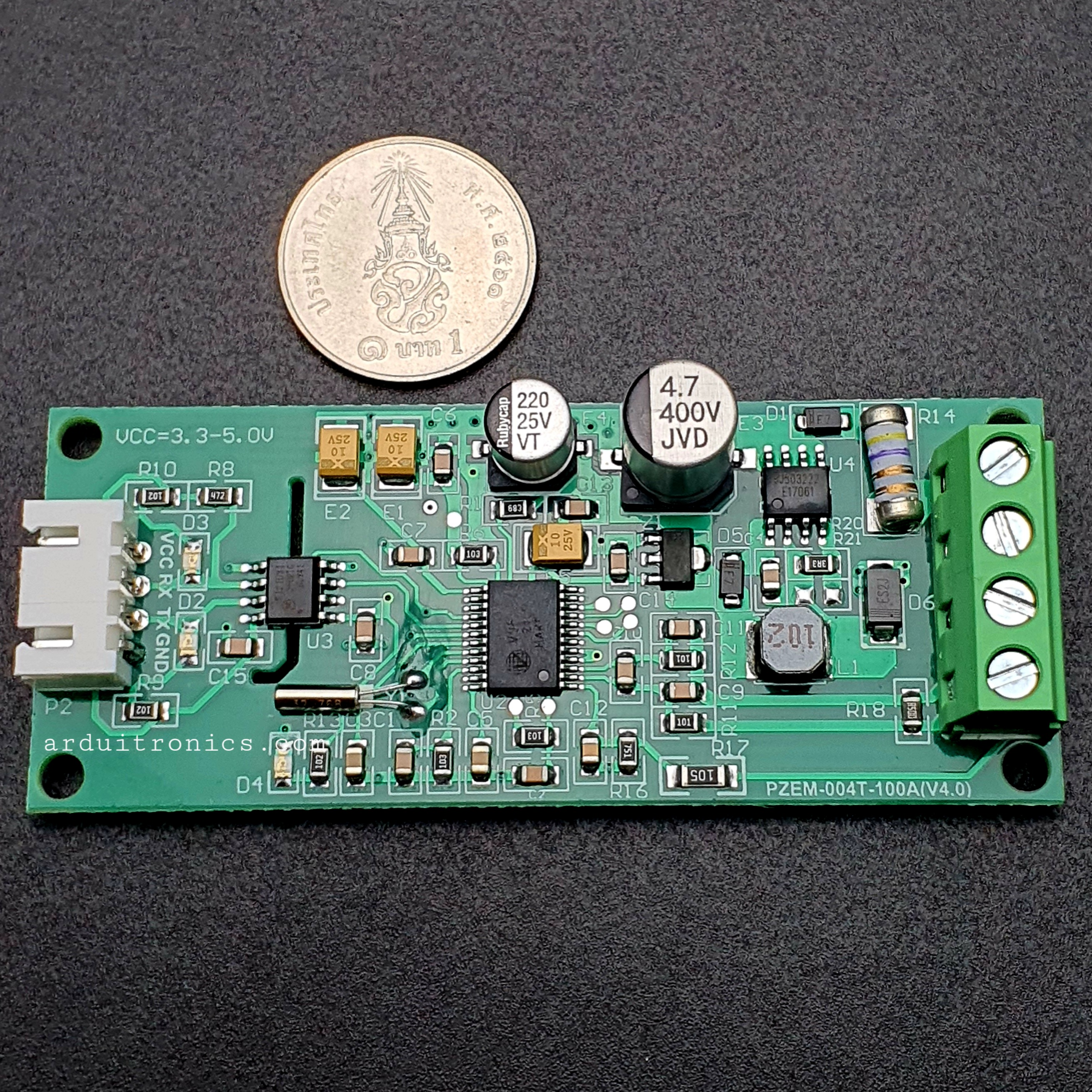

PZEM-004T (V4.0) AC Digital Power Energy Meter Module

PZEM-004T (V4.0) AC Digital Power Energy Meter Module
PZEM-004T (V4.0) AC Digital Power Energy Meter ModulePZEM-004T (V4.0) AC Digital Power Energy Meter ModulePZEM-004T (V4.0) AC Digital Power Energy Meter ModulePZEM-004T (V4.0) AC Digital Power Energy Meter ModulePZEM-004T (V4.0) AC Digital Power Energy Meter ModulePZEM-004T (V4.0) AC Digital Power Energy Meter ModulePZEM-004T (V4.0) AC Digital Power Energy Meter ModulePZEM-004T (V4.0) AC Digital Power Energy Meter ModulePZEM-004T (V4.0) AC Digital Power Energy Meter ModulePZEM-004T (V4.0) AC Digital Power Energy Meter ModulePZEM-004T (V4.0) AC Digital Power Energy Meter ModulePZEM-004T (V4.0) AC Digital Power Energy Meter ModulePZEM-004T (V4.0) AC Digital Power Energy Meter ModulePZEM-004T (V4.0) AC Digital Power Energy Meter Module
รหัสสินค้า SG00298
หมวดหมู่ โมดูลวัดแรงดัน กระแส กำลัง Voltage/ Current/ Power
ราคา 320.00 บาท
สถานะสินค้า พร้อมส่ง
จำนวน
ชิ้น
หยิบลงตะกร้า
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay
Tags : xd-83, WCS1700, 70A, Current Sensor, Overcurrent Detection Sensor, Over Current, Current Sensor Module, short-circuit, overcurrent, over-charge, over-discharge, overcharge, battery protection, lithium battery protection

รายละเอียดสินค้า

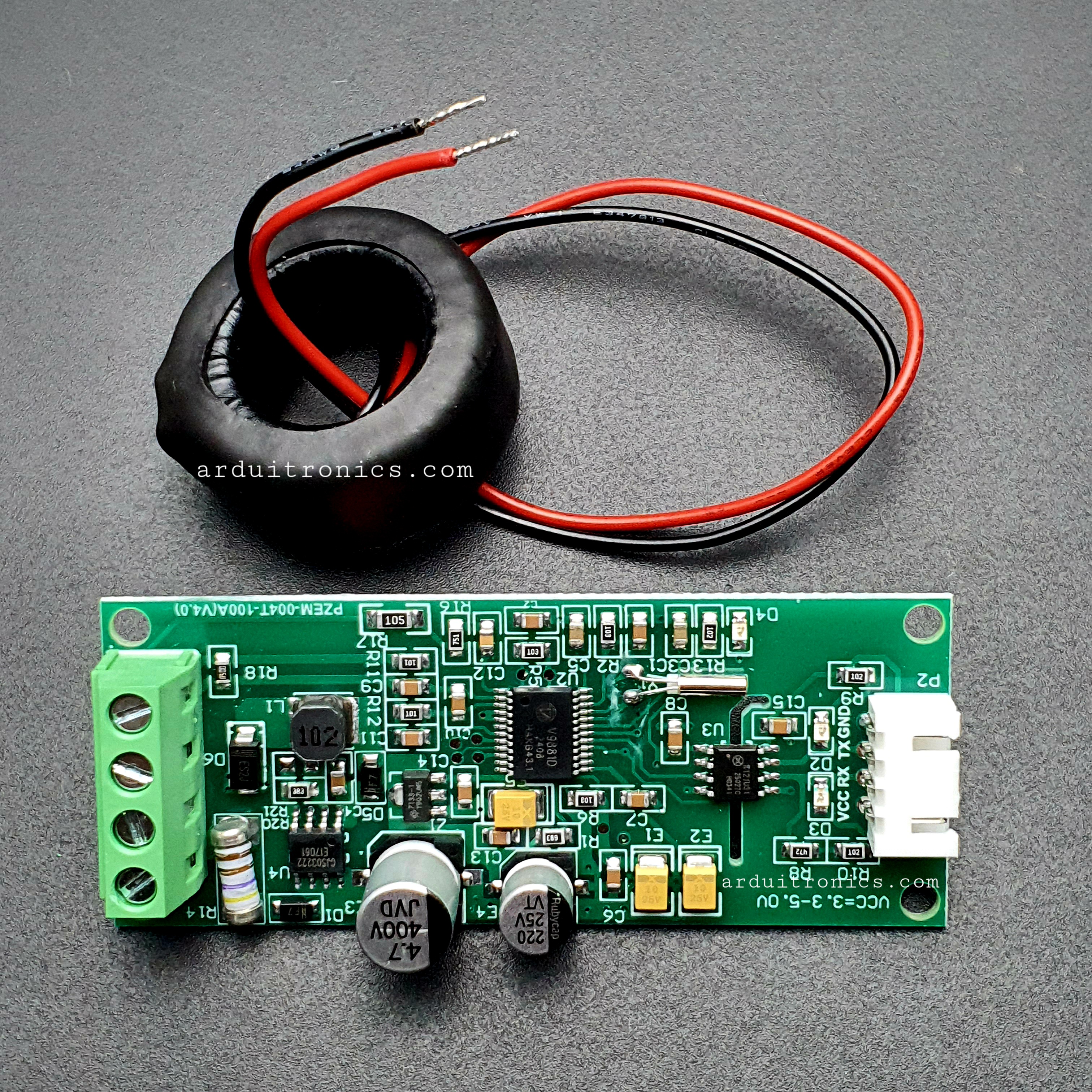

PZEM-004T AC Digital Power Energy Meter Module โมดูลวัดการใช้พลังงานไฟฟ้า ใช้วัดแรงดันไฟฟ้าของไฟบ้าน วัดค่ากระแสไฟฟ้าของอุปกรณ์ไฟฟ้าที่ใช้ วัดค่ากำลังไฟฟ้า และวัดค่ากำลังไฟฟ้าต่อชั่วโมง (Wh) ซึ่งสามารถนำค่าเหล่านี้ไปใช้คำนวณค่าไฟฟ้าได้ หรือวัดการใช้พลังงานของเครื่องใช้ไฟฟ้าแต่ละชิ้น

หมายเหตุ: แนะนำให้ใช้คู่กัยสาย JST 4Pin (ขายแยก)

รายละเอียดสินค้า

  • ใช้วัดแรงดันไฟฟ้าของไฟบ้าน วัดค่ากระแสไฟฟ้าของอุปกรณ์ไฟฟ้าที่ใช้ วัดค่ากำลังไฟฟ้า และวัดค่ากำลังไฟฟ้าต่อชั่วโมง (Wh)
  • วัดค่าแรงดันไฟฟ้าได้ 80 - 260VAC และวัดค่ากระแสไฟฟ้าได้ 0 - 100A ทำงานได้ที่ความถี่ 45 - 65Hz
  • แยกไฟสูงออกจากไฟต่ำด้วยออปโต้ ทำให้เมื่อใช้กับไมโครคอนโทรลเลอร์แล้วไม่เสี่ยงโดนไฟดูด

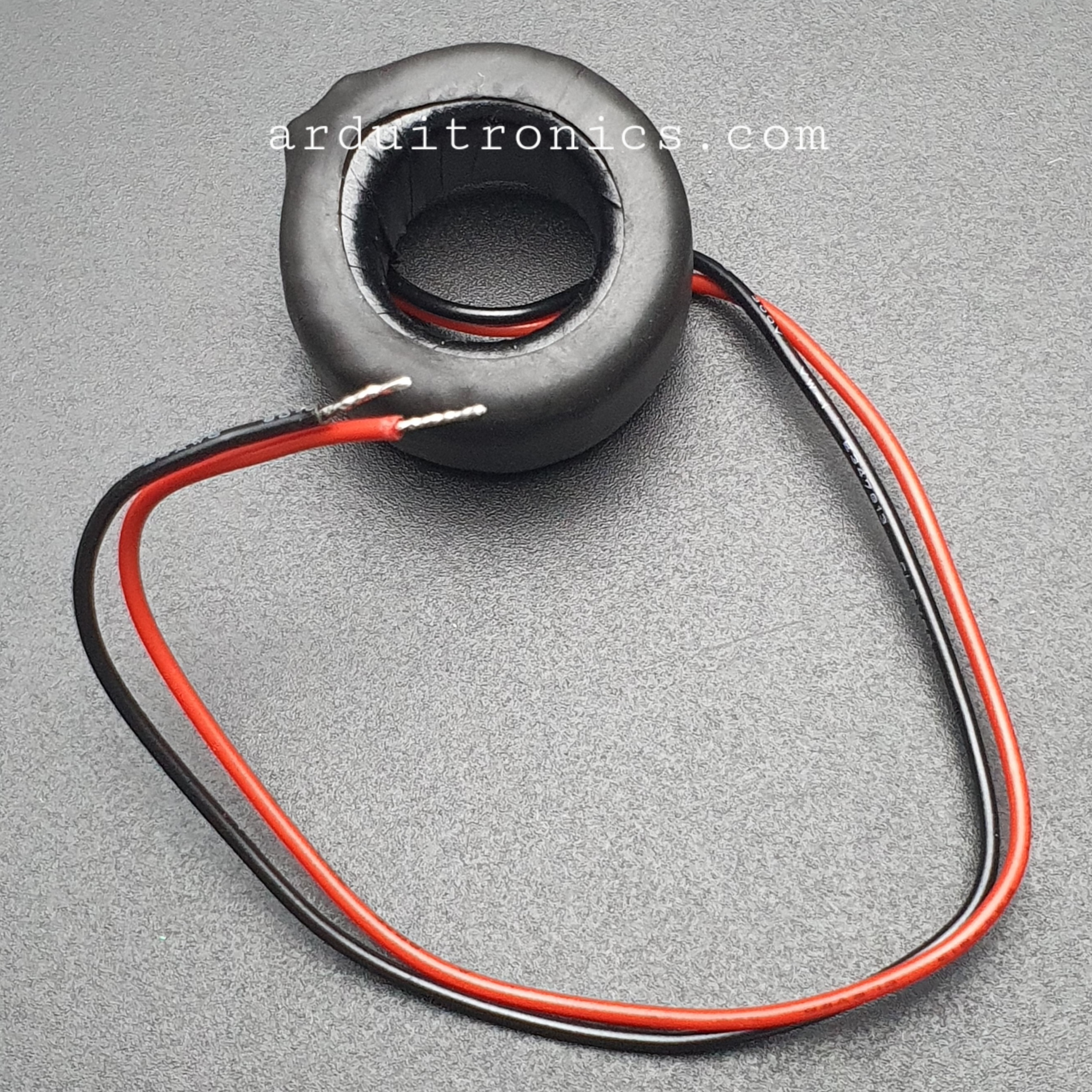

  • วัดค่ากระแสไฟฟ้าด้วย CT Current Transformer
  • สื่อสารกับไมโครคอนโทรลเลอร์ด้วย UART (หรือ Serial)
  • ผ่านการทดสอบมาจากโรงงานแล้ว

การใช้งาน

วงจรต่อใช้งานกับบอร์ด Arduino

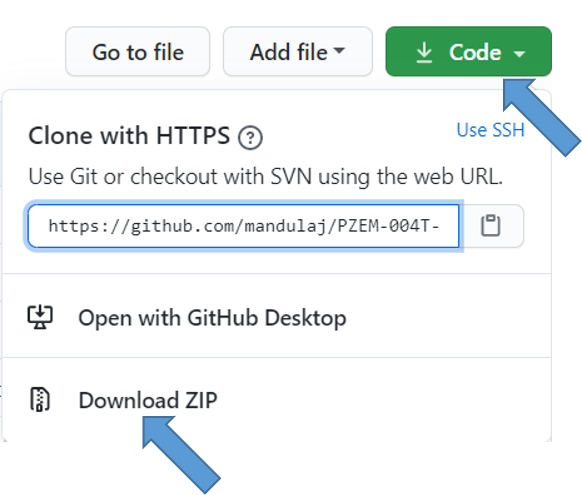

ดาวน์โหลดไลบารี่ PZEM004T โดยกดที่ปุ่ม Code แล้วกดปุ่ม Download ZIP

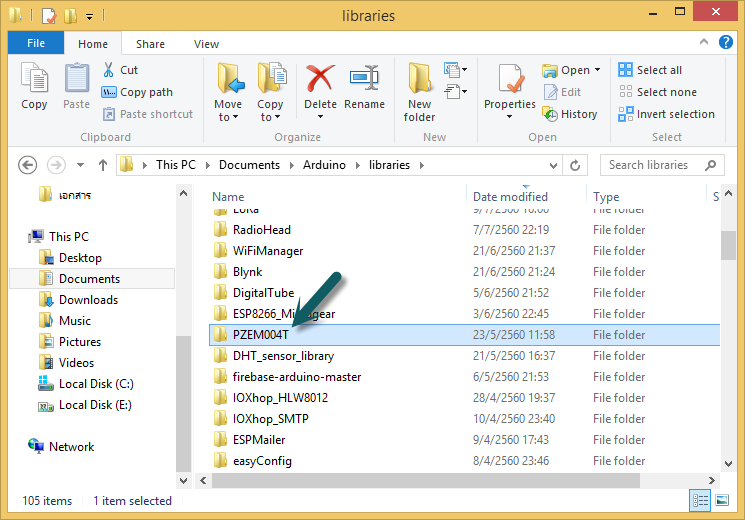

แตกไฟล์ ZIP แล้วนำไปวางไว้ใน Documents\Arduino\libraries\PZEM004T โดยชื่อโฟลเดอร์ต้องเป็น PZEM004T เท่านั้น

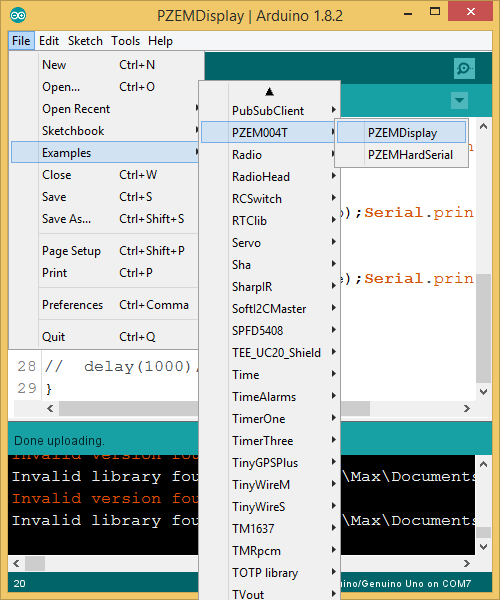

เปิดโปรแกรม Arduino ขึ้นมาแล้วกดไปที่ File > Examples > PZEM004T เลือก PZEDisplay

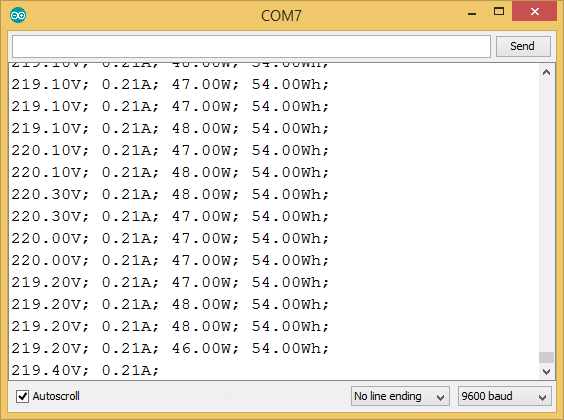

อัพโหลดโค้ดลงไป จะได้ค่าต่าง ๆ ดังรูป ซึ่งเปลี่ยนไปตามเครื่องใช้ไฟฟ้าที่นำมาต่อ และระยะเวลาที่ใช้




บนตัววงจรมีปุ่มกด เพื่อใช้ Reset ค่าพลังงาน (Wh) ที่วัดได้ โดยกดปุ่มค้างไว้ 5 วินาที  ปล่อย 1 วินาที และกดปุ่มอีก 1 วินาที

**  ข้อสังเกตที่สำคัญ

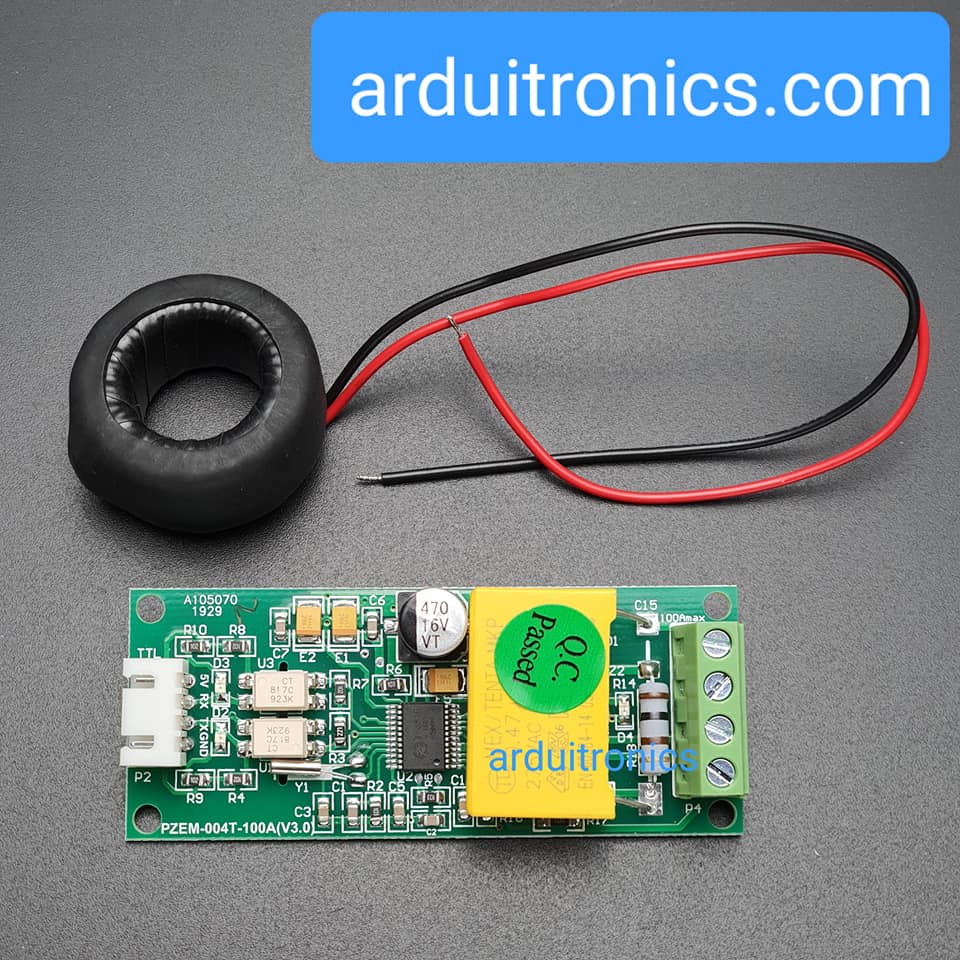

1.  เนื่องจาก PZEM-004 มีออกมาหลายรุ่น  สำหรับรุ่นนี้เป็น Version 2  เพื่อให้วงจรทำงานได้ปกติ ขอให้เลือก Library ที่ตรงกับ Version 2
2. Library ของ Version นี้ ไม่สามารถสั่งให้ Reset โดยใช้ Software   (ใช้ปุ่มกด)
3. เมื่อใช้งานกับบอร์ด Arduino Uno  แนะนำให้ใช้คู่กับ Software serial เพื่อเลือก RX/TX เป็น IO ที่ตำแหน่งอื่นๆ แทนการใช้ Hardware serial ที่ Pin 0 และ Pin 1
