คลิ๊กดูตัวอย่างโค๊ด และ Library

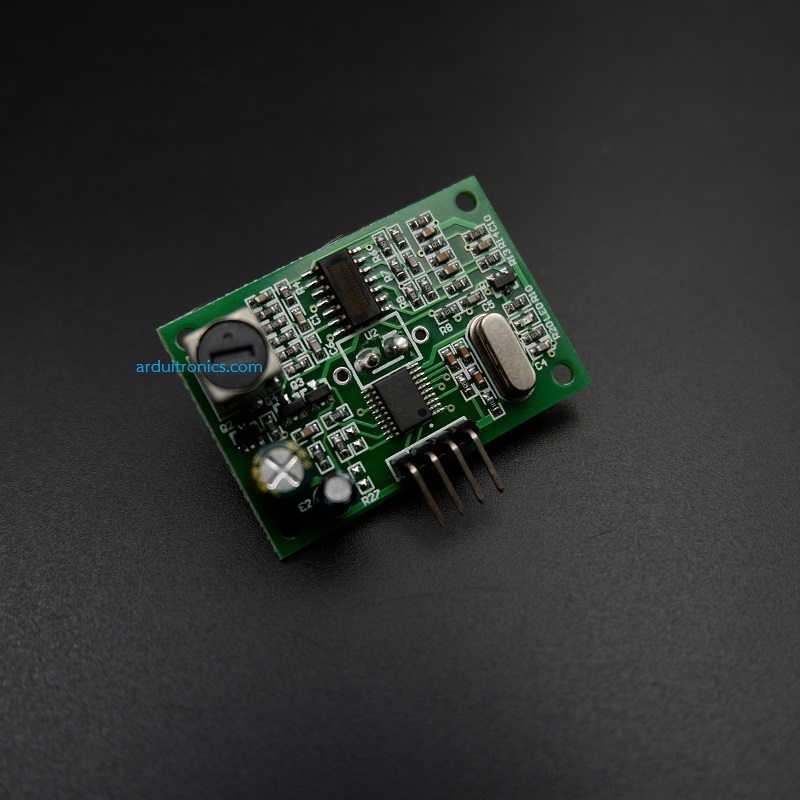

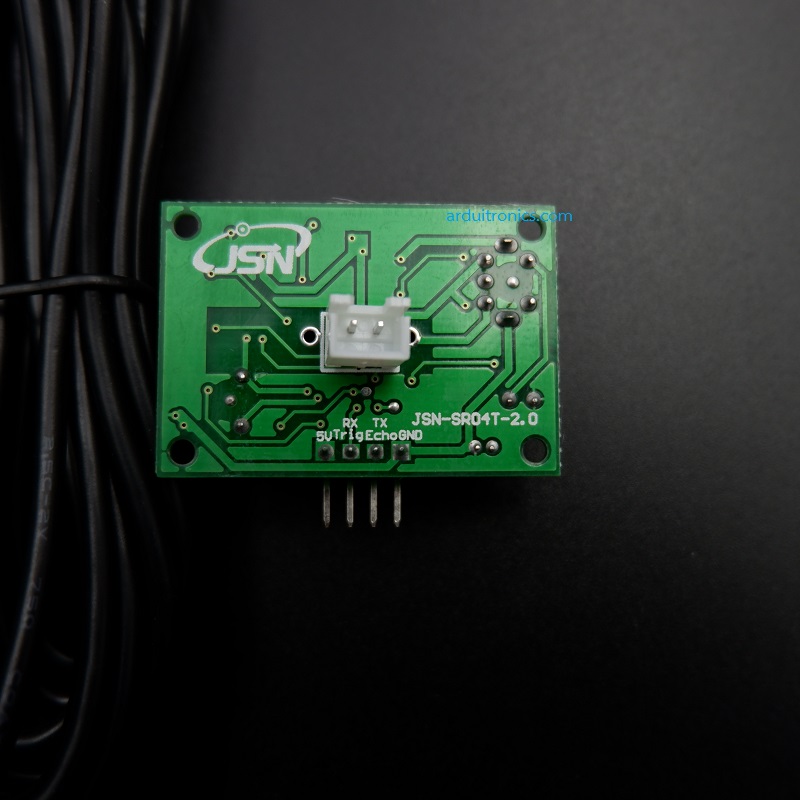

หมายเหตุ: สีของ PCB อาจะเป็นได้ทั้ง เขียว หรือ น้ำเงิน รวมถึงข้อความด้านหลังที่เขียนบน PCB ด้วย ทั้งนี้ขึ้นอยู่กับโรงงานผู้ผลิต ทางร้านไม่สามารถกำหนดได้ค่ะ


Specification:

ตัวอย่างการใช้งาน

Ultrasonic Module  -> Arduino

• Vcc -> 5v
• Gnd -> Gnd
• Trig -> 13
• Echo -> 12

ตัวอย่างCode
////////////////////////////////////////////////////////////////////////////////

const int pingPin = 13;
int inPin = 12;

void setup() {
Serial.begin(9600);
}
void loop()
{
long duration, cm;
pinMode(pingPin, OUTPUT);
digitalWrite(pingPin, LOW);
delayMicroseconds(2);
digitalWrite(pingPin, HIGH);
delayMicroseconds(5);
digitalWrite(pingPin, LOW);
pinMode(inPin, INPUT);
duration = pulseIn(inPin, HIGH);

cm = microsecondsToCentimeters(duration);
Serial.print(cm);
Serial.print("cm");
Serial.println();
delay(100);
}

long microsecondsToCentimeters(long microseconds)
{
// The speed of sound is 340 m/s or 29 microseconds per centimeter.
// The ping travels out and back, so to find the distance of the
// object we take half of the distance travelled.
return microseconds / 29 / 2;
}
