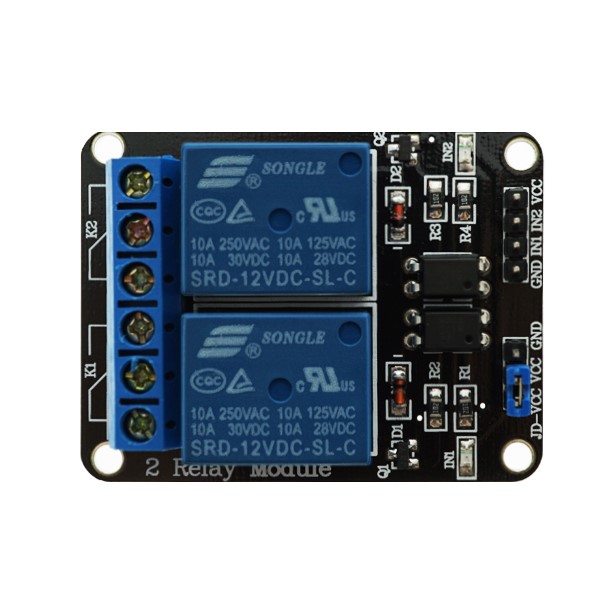

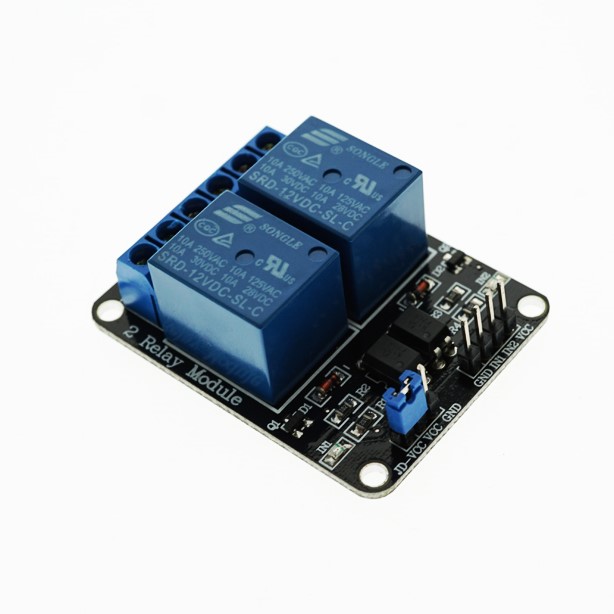

2 Channel Relay (Opto-Isolated) - Active Low 12V 10A (หัวรีเลย์ ยี่ห้อ Songle รุ่น SRD-12VDC-SL-C)

2 Channel Relay (Opto-Isolated) - Active Low 12V 10A (หัวรีเลย์ ยี่ห้อ Songle รุ่น SRD-12VDC-SL-C)
2 Channel Relay (Opto-Isolated) - Active Low 12V 10A (หัวรีเลย์ ยี่ห้อ Songle รุ่น SRD-12VDC-SL-C) thumbnail 12 Channel Relay (Opto-Isolated) - Active Low 12V 10A (หัวรีเลย์ ยี่ห้อ Songle รุ่น SRD-12VDC-SL-C) thumbnail 2
รหัสสินค้า AG20015
หมวดหมู่ 2 Channel Relay
ราคา 60.00 บาท
สถานะสินค้า พร้อมส่ง
แก้ไขล่าสุด 2 มิ.ย. 2561
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Scan this!

2 Channel Relay (Opto-Isolated) - Active Low 12V 10A (หัวรีเลย์ ยี่ห้อ Songle รุ่น SRD-12VDC-SL-C)

รีเลย์ 2 ตัว เพื่อใช้งานในการควบคุมอุปกรณ์ไฟฟ้า รับกระแสได้สูงถึง 10 A ใช้งานได้ทั้งไฟฟ้ากระแสตรง และ กระแสสลับ รับแรงดันระดับ 12 V ตรงจาก Arduino board มี LED แสดงสถานะการทำงานของรีเลย์ ออกแบบให้ป้องกันวงจรด้านควบคุมออกจากด้านกำลังโดยการใช้การส่งผ่านด้วยแสง (Optocoupler) ในทุกตัวรีเลย์

บทความของร้าน Arduitronics

https://www.arduitronics.com/article/applications-of-relay-with-arduino

Schematic Diagram:



Module parameters:

1. Dimensions: 50.5mm (length) * 38.5mm (width) * 18.5 (height)

2. Weight: 31g

3. PCB color: black

4. board around with four fixed screw holes, hole diameter 3.1mm, easy to install and fixed

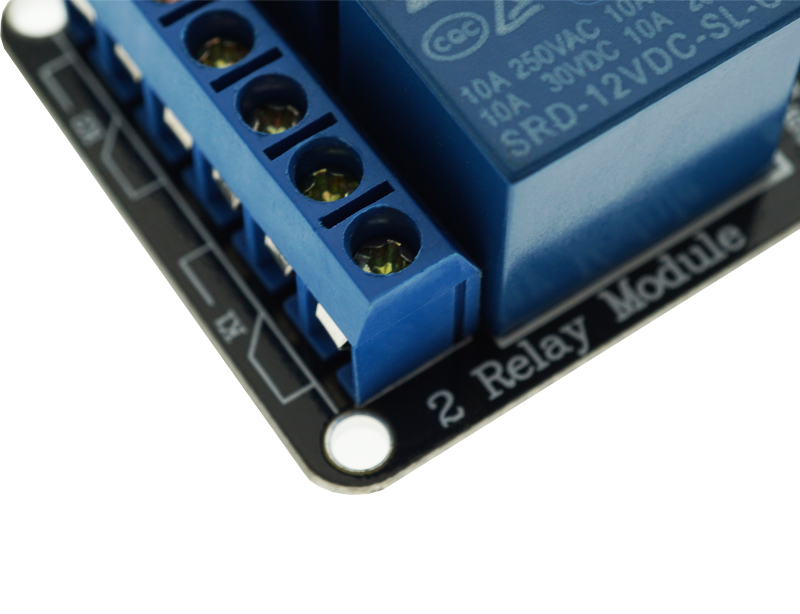

5. Relay selection of high quality relays, single pole double throw. A common end, a normally open end, a normally closed end

6. Optocoupler isolation, good anti-interference

7. Low level pull-in, high-level release. Pull the status indicator light, release the status indicator is off

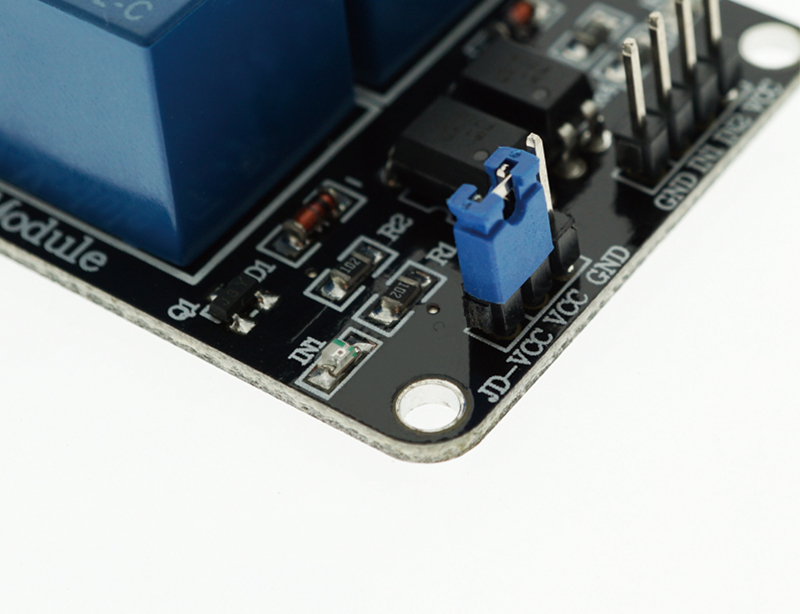

8. VCC for the system power, JD_VCC for the relay power. Plug in the jumper cap



Electrical parameters:
Supply voltage: 5VDC, 12VDC
Current: more than 100mA
Load: 250V 10A or 30V 10A DC

Wiring instructions:

VCC: The system power is positive

GND: Negative pole of the system power supply

In1 - In2: Relay control port

(Do not reverse, causing the module to burn out we do not give returned.)
