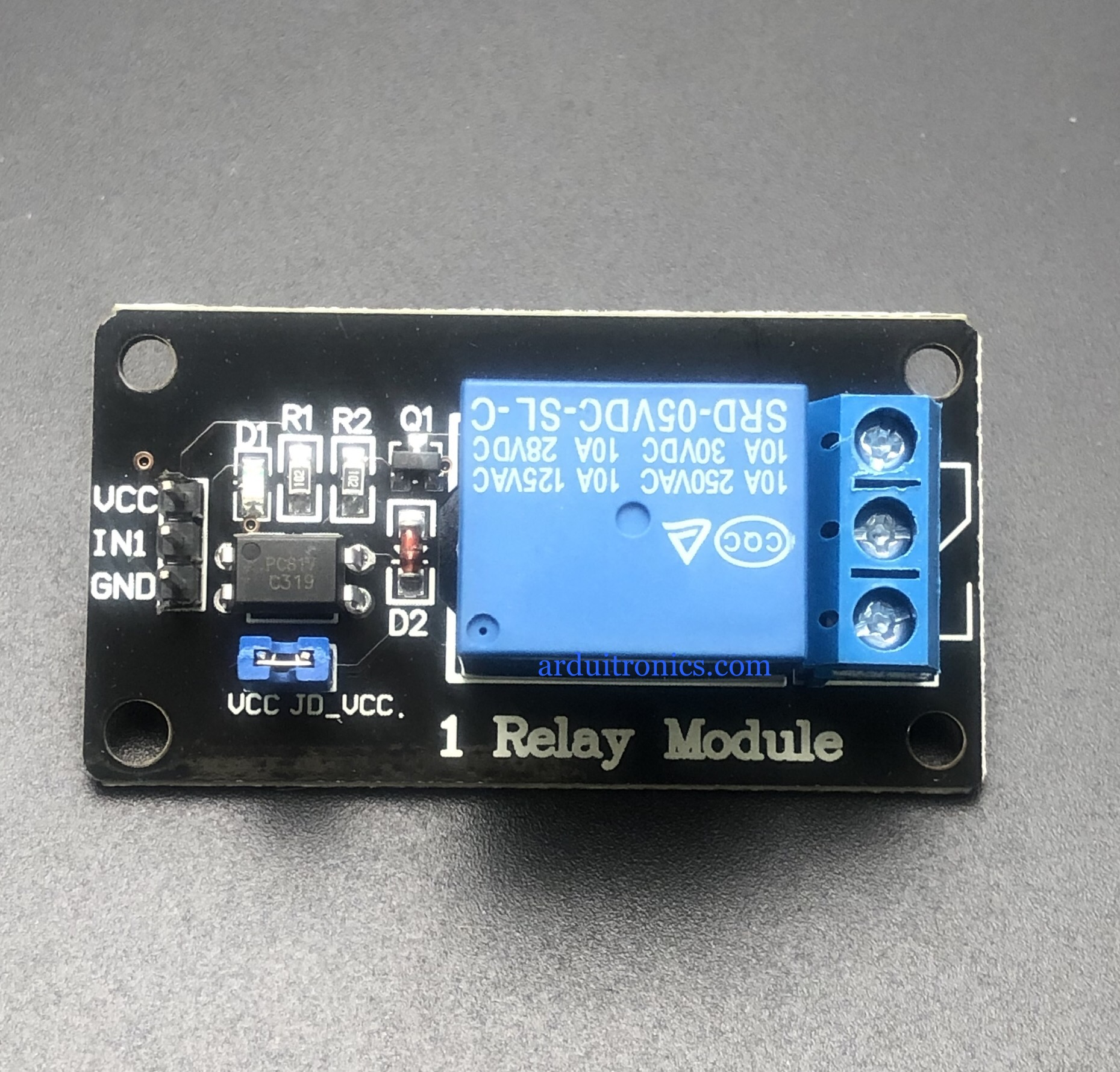

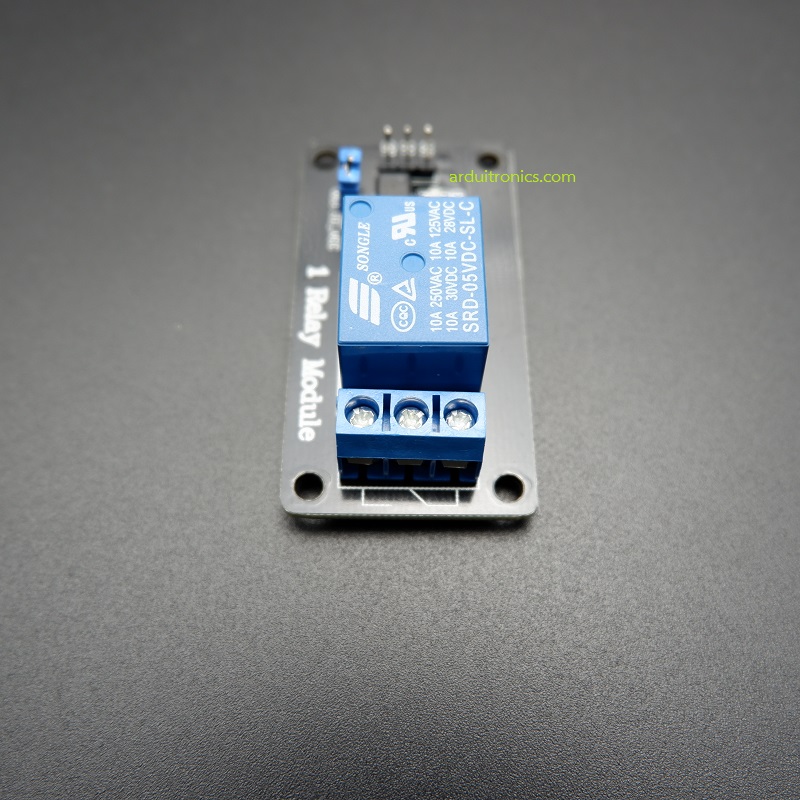

5V 1 Channel Relay High/Low Level Trigger Optocoupler Relay Module (Black PCB)

5V 1 Channel Relay Module

รีเลย์ 1 ตัว เพื่อใช้งานในการควบคุมอุปกรณ์ไฟฟ้า รับกระแสได้สูงถึง 10 A ใช้งานได้ทั้งไฟฟ้ากระแสตรงและกระแสสลับ รับแรงดันระดับ 5V ตรงจาก Arduino board ออกแบบให้ป้องกันวงจรด้านควบคุมออกจากด้านกำลังโดยการใช้การส่งผ่านด้วยแสง (Optocoupler) ในตัวรีเลย์

บทความของร้าน Arduitronics

https://www.arduitronics.com/article/applications-of-relay-with-arduino

Module parameters:

1. Dimensions: 53mm (length) x 28.3mm (width) x 19.3mm (height)

2. Weight: 18g

3. PCB color: black

4 surrouded with four fixed screw holes, hole diameter 3.1mm, easy to install and fixed

5. Relay selection of high-quality loose relay, single-pole double-throw. A common end, a normally open end, a normally closed end

6. Optocoupler isolation, good anti-interference

7. Low level pull-in, high-level release. Pull the status indicator light D1 bright, release the status indicator D1 off

8. VCC for the system power, JD_VCC for the relay power. The default send 5V relay, jumper plug can be inserted

9. The maximum output relay: DC 30V / 10A, AC 250V / 10A

Wiring instructions:

VCC: The system power is positive

GND: Negative pole of the system power supply

IN1: Relay control port
