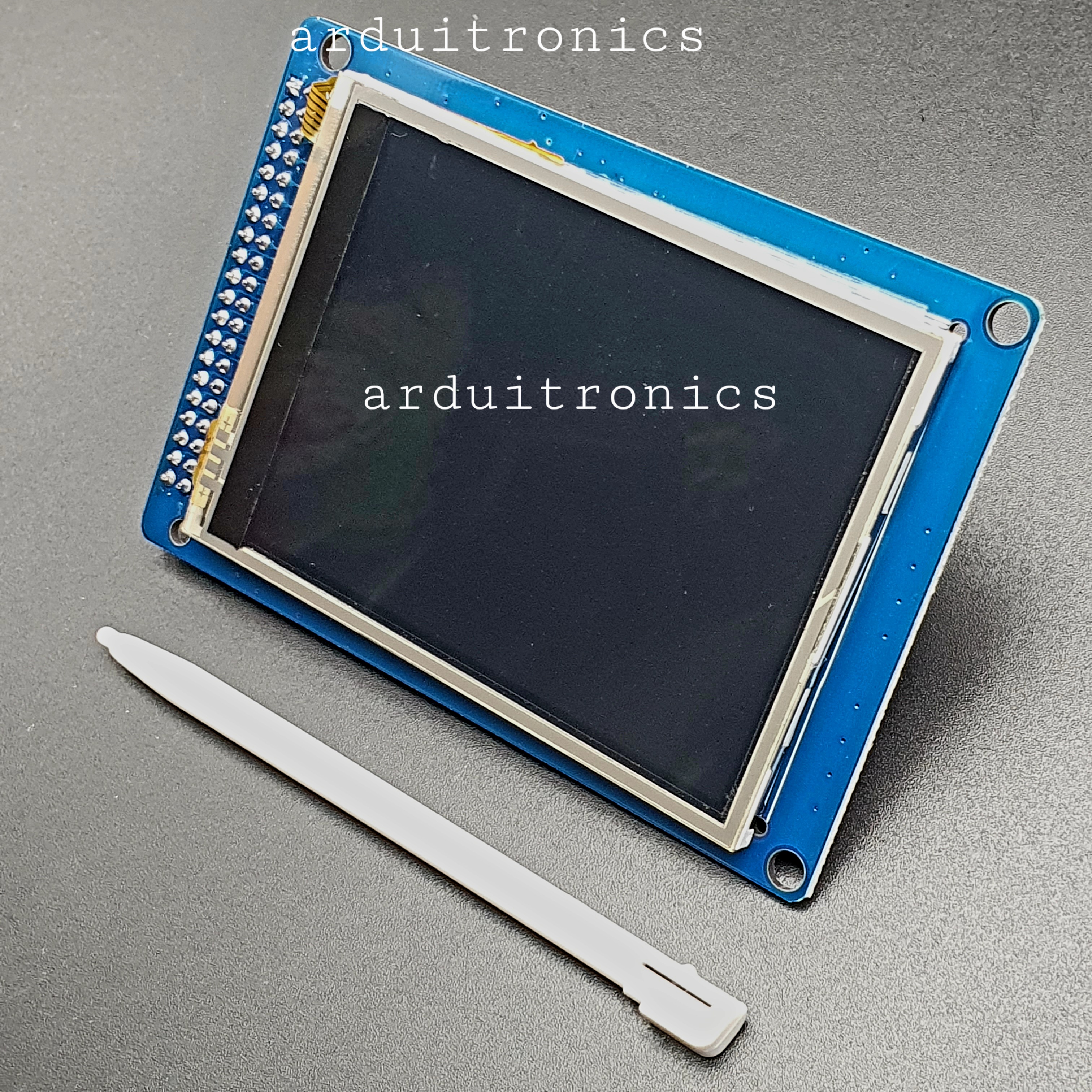

3.2" TFT LCD Display Module with Touch Panel + SD Card Socket

3.2" TFT LCD Display Module with Touch Panel + SD Card Socket
3.2" TFT LCD Display Module with Touch Panel + SD Card Socket thumbnail 13.2" TFT LCD Display Module with Touch Panel + SD Card Socket thumbnail 2
รหัสสินค้า SA00038
หมวดหมู่ LCD TFT
ราคา 950.00 บาท
สถานะสินค้า พร้อมส่ง
แก้ไขล่าสุด 18 ม.ค. 2561
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Share
Scan this!

3.2 inch TFT LCD module Display with touch panel SD card

จอ TFT Touch Screen รุ่นนี้ทำงานที่แรงดัน 3.3 V นะครับ  ห้ามใช้โดยตรงกับ Board ที่ทำงานที่แรงดัน 5 V  (พังแน่นอน)  เช่น Arduino UNO และ Arduino Mega 2560  มี 2 ทางเลือกครับ คือต่อ Voltage Divider  หรือ TFT LCD Mega Shield V2.2 ที่ออกแบบมาเฉพาะนะครับ

บทความของร้าน Arduitronics

บทความการใช้งาน TFT Screen (Part I)

บทความการใช้งาน TFT Screen (Part II)

Specification

  • 3.2" inch TFT LCD module with touch screen controller and a SD card cage. It is suitable for embedded systems which require display high quality colorful image or video with interactive control and storage purpose
    Features:
  • SSD1289 touch panel controller
  • 3.3v voltage regulator
  • PCB adapter for lcd
  • One Standard SD card socket
  • Support 16 bit RGB565 format , can connect any 16 bit data bus
  • 2x20 Pin 2.54mm double row pin header interface for connecting MCU.
  • Can be driven by 8051 / AVR / PIC and other low power controllers.
  • Display content: 240RGB x 320 Dots
  • Resolution: 240 x 320 Dots
  • Screen: 262K Colors
  • Size: as shown in the following picture (mm)
สินค้านี้ยังไม่มีคนรีวิว
คำถาม
รายละเอียด
ชื่อผู้ถาม
ข้อมูลสำหรับการติดต่อกลับ (ไม่เปิดเผย เห็นเฉพาะเจ้าของร้าน)
อีเมล
เบอร์มือถือ
  • ถาม
suwat
suwat
115.87.121.x
19 ม.ค. 2561 15:48 น.
หัวข้อ :จอ Torch w,wfh
จอโชว์ปกติแต่
URTouch myTouch(6, 5, 4, 3, 2);
Torchไม่ได้ครับแก้ไขไงคับตอบที
fffd
fffd
161.246.159.x
17 ม.ค. 2561 15:51 น.
หัวข้อ :มี datasheet ของตัวนี้ไหมคะ
มี datasheet ของตัวนี้ไหมคะ
ice
ice
161.246.92.x
20 เม.ย. 2560 10:14 น.
หัวข้อ :ใช้ URtorch แล้วไม่ติดครับ
URTouch myTouch(6, 5, 4, 3, 2);
Torchไม่ได้ครับ
pech
pech
202.44.4.x
2 ก.พ. 2560 09:49 น.
หัวข้อ :ลองตามนี้ครับ
Try this UTFT modified: http://www.mediafire.com/download/8tyi1ca72x1dmbn/UTFT.rar

Arduino Mega
UTFT myGLCD(ILI9341_16,38,39,40,41); // TFT ILI9341_16b
ืnop
ืnop
58.8.172.x
15 ต.ค. 2559 18:30 น.
หัวข้อ :ยังรอคำตอบอยู่นะครับ
จอที่สั่งมาใช้โค้ดตามตัวอย่าง ไม่แสดงผลอะไรนอกจากจอเป็นสีขาว
ข้อสังเกตนะครับ จอที่ส่งมาเป็นรุ่น TFT_320QVT_9341 ซึ่งไม่ตรงกับรูปที่แสดงอยู่ด้านบน
เนื่องจากผู้จำหน่ายเปลี่ยนตัว Chip บนบอร์ด นะครับ ดังนั้นจึงต้องเปลี่ยน Sketch ดังนี้ครับ
//UTFT myGLCD(TFT01_32W,38,39,40,41);
เจ้าของร้าน
เจ้าของร้าน
1 พ.ย. 2559 22:07 น.
nop
nop
58.8.172.x
12 ต.ค. 2559 00:22 น.
หัวข้อ :3.2" TFT touch screen+ TFT01 Shield V2 +Uno R3
ลองทำตามที่อธิยายไว้แล้ว ขึ้นจอขาวตลอด ต้องแก้ไขอย่างไรครับ
เนื่องจากผู้จำหน่ายเปลี่ยนตัว Chip บนบอร์ด ลองใช้แบบนี้ดูนะครับ
UTFT myGLCD(TFT01_24R2,38,39,40,41);
หรือ
UTFT myGLCD(TFT01_24SP,38,39,40,41);
เจ้าของร้าน
เจ้าของร้าน
1 พ.ย. 2559 22:16 น.
Jirayu
Jirayu
146.88.42.x
26 ก.ย. 2559 01:27 น.
หัวข้อ :การใช้งาน
สอบถามเรื่องการใช้งานครับ
พอดีซื้อ 3.2" TFT LCD module Display with touch panel SD card กับ TFT01 Aruino Shield V2.0 ไปใช้กับ UNO R3 แล้วสั่งการไม่ได้ครับ ขึ้นจอขาวตลอด ลองเปลี่ยน model จอตาม requirment ของ libraies แล้วก็ยังไม่ขึ้นครับ
ใช้โค้ดตัวอย่างที่ทางเว็บให้มาในนี้เลยครับ
https://www.arduitronics.com/article/45/introduction-to-tft-touch-screen-with-arduino-boards

หรือจำเป็นต้องเปลี่ยน pin อะไรมั้ยครับ
เนื่องจากผู้จำหน่ายเปลี่ยนตัว Chip บนบอร์ด ลองใช้แบบนี้ดูนะครับ
UTFT myGLCD(TFT01_24R2,38,39,40,41);
หรือ
UTFT myGLCD(TFT01_24SP,38,39,40,41);
เจ้าของร้าน
เจ้าของร้าน
1 พ.ย. 2559 22:17 น.
myGLCD(ILI9341_16,38,39,40,41);
เจ้าของร้าน
เจ้าของร้าน
23 ก.พ. 2560 21:36 น.
