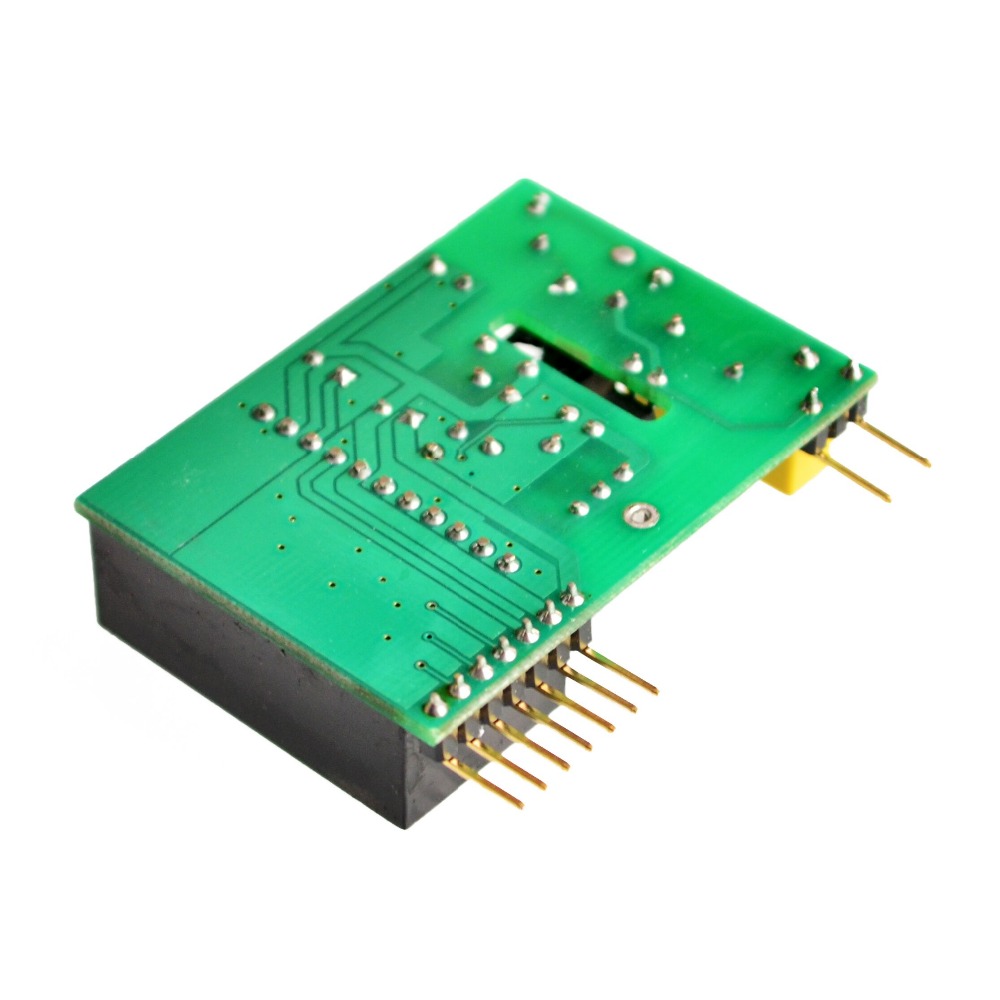

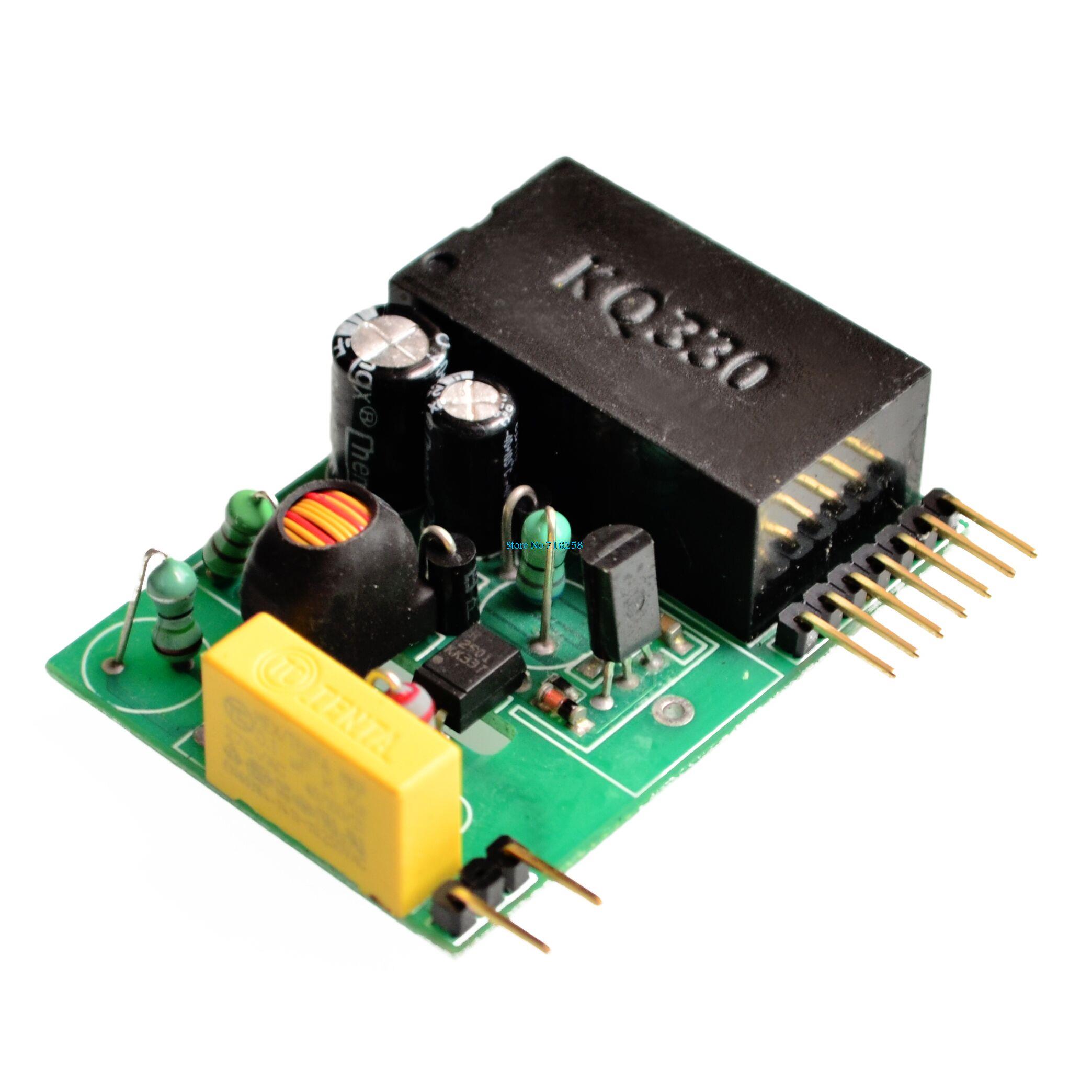

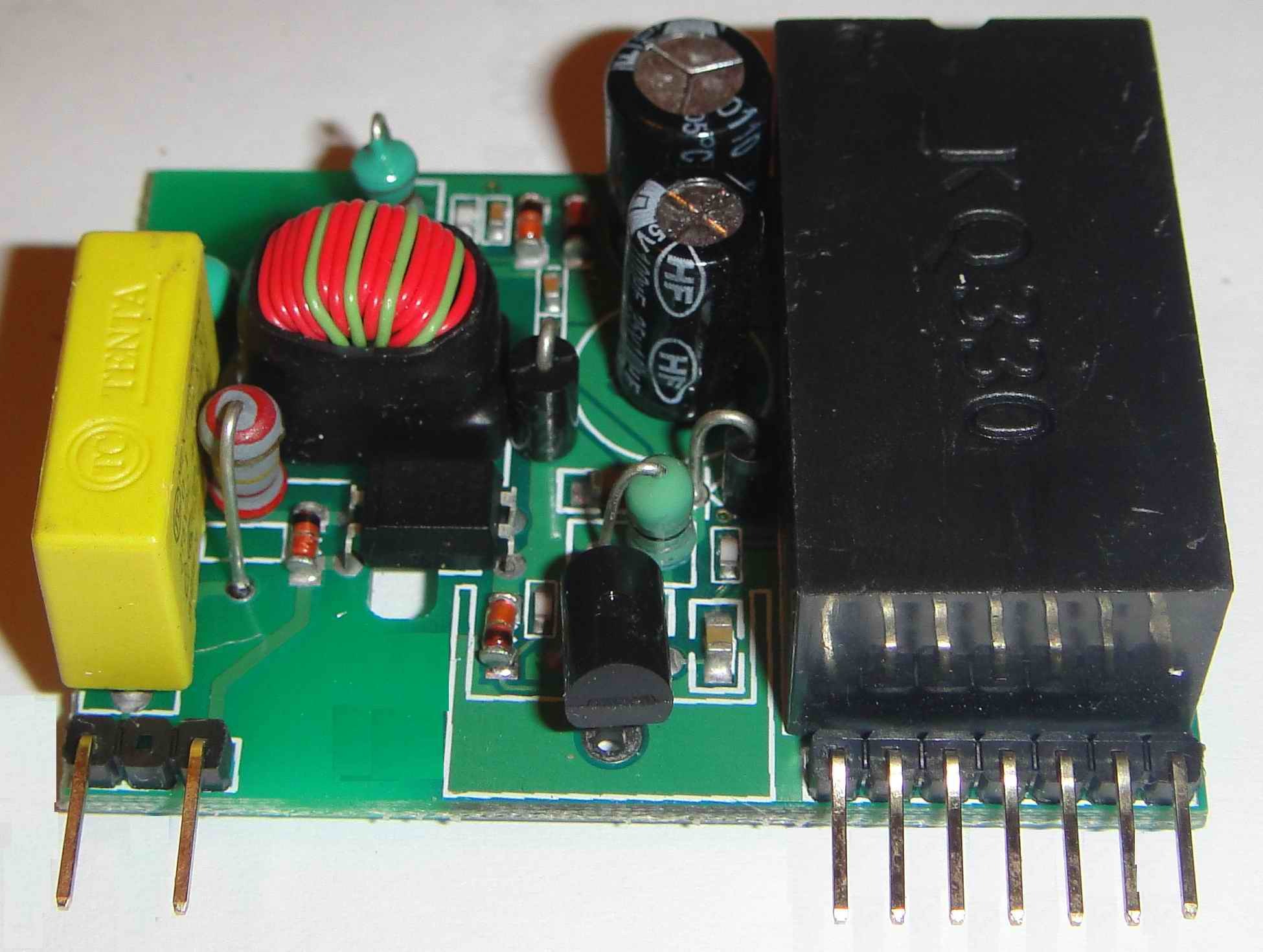

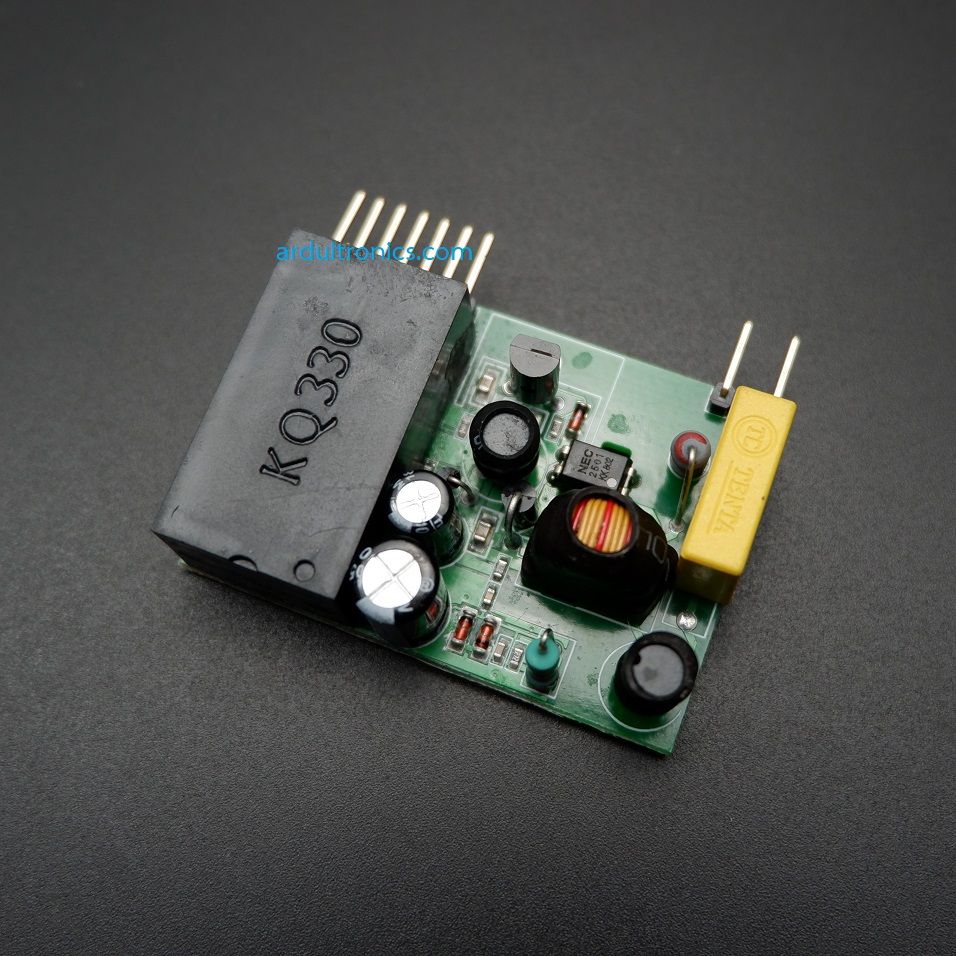

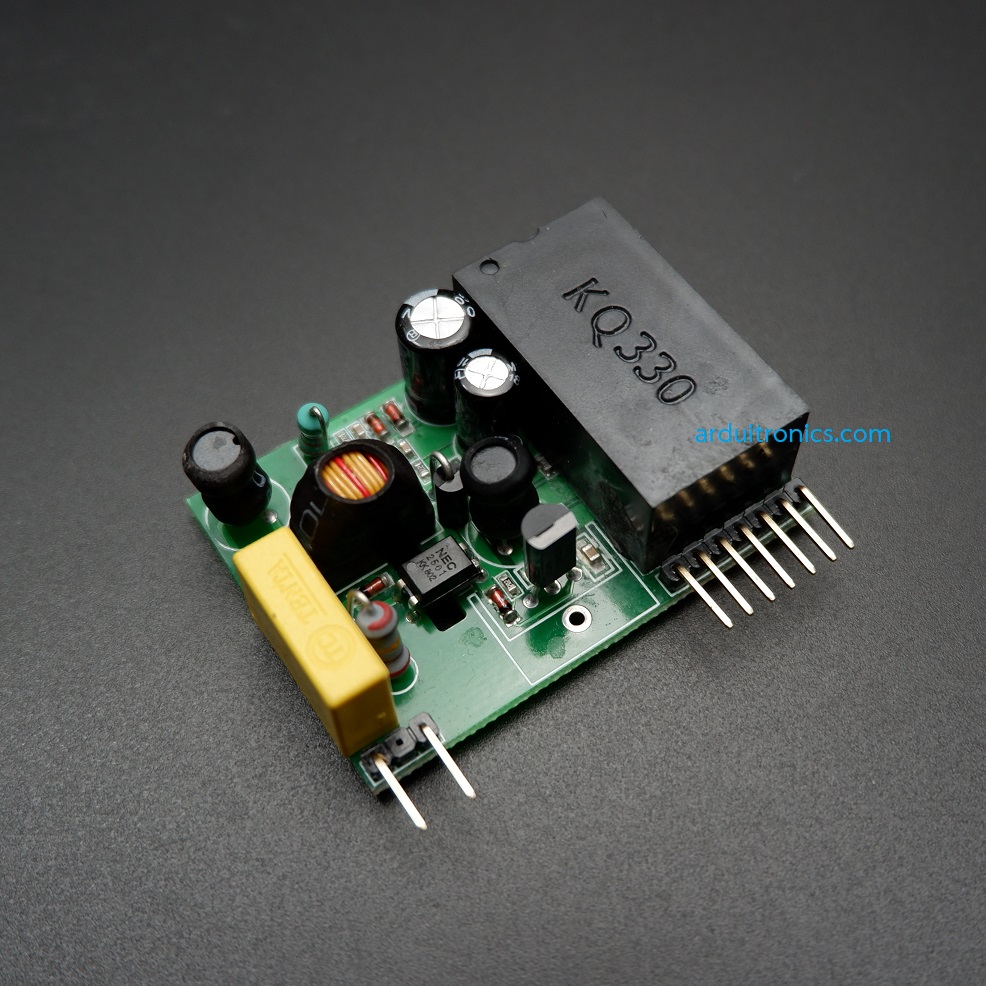

KQ-130F Power Line Data Communication Module

KQ-130F Power Line Carrier Module FZ0423
โมดูลรับส่งข้อมูลผ่านสายไฟในบ้าน 220VAC การรับหรือส่งข้อมูลทำได้โดยต่อเข้ากับสายไฟบ้าน 220VAC จากนั้นส่งข้อมูล Serial ไปที่ Rx ของโมดูลข้อมูลที่ส่งจะถูกส่งผ่านสายไฟ ส่วนการรับข้อมูลนั้นทำได้โดยการรับค่าผ่านทาง Tx โดยตัวโมดูลนี้สามารถต่อเข่ากับสายไฟบ้านได้หลายตัวขึ้นอยู่กับการออกแบบ protocol ในการรับส่งข้อมูลผ่าน serial
https://uamper.com/products/datasheet/KQ330.pdf?srsltid=AfmBOoo7lCpizNdfKQLDm7FrMkg_zcUg4VOG4-t1y52Uv2P4KJu1UkzT

โหมดการทำงาน

เมื่อกำหนดขา MODE = 1 (high)

• ข้อมูลที่ส่งสามารถส่งไปที่ Rx เพื่อส่งผ่านสายไฟบ้านได้เลย แต่ข้อมูลที่รับเข้ามาจะมี noise เข้ามาด้วยเช่นส่งข้อมูล 01 02 03 04 05 ข้อมูลที่รับได้อาจจะเป็น FF FF FF FF 01 02 03 04 05 FF FF FF ซึ่ง FF หมายถึง noise

เมื่อกำหนดขา MODE = 0 (low)

• ข้อมูลที่ส่งไปที่ Rx ไบต์แรกคือค่าของจำนวนไบต์ที่ต้องการส่ง เช่นต้องการส่งข้อมูล  01 02 03 04 05 ซึ่งมีจำนวน 5 byte ดังนั้นข้อมูลที่ต้องส่งคือ 05 01 02 03 04 05 ข้อมูลที่รับได้จะไม่มี noise ซึ่งก็คือ 05 01 02 03 04 05

Technical Specifications

• Working rate:120~135KHZ
• Interface baud rate 9600, 8 data bits, 1 stop bit, the true baud rate is 100bps,250-byte buffer
• Temperature: -25 degree to+70 degree
• Humidity: ≤90%
• Power: DC +5V
• Receiver: ≤11mA
• Transmitter: ≤300mA

Pinouts

• AC: 220V AC voltage Live (or Neutral)
• AC: 220V AC voltage Neutral (or Live)
• VCC: +5V send power (210mA), for receiving data can be un-connected to reduce power consumption
• GND: Digital circuit ground
• VCC: +5V operating supply 11mA, the lowest operating voltage is 3.3V (but not recommended)
• RX: TTL level, carrier data into, then MCU TXD
• TX: TTL level, carrier data out, then the microcontroller RXD
• MODE: mode selection, un-connected or connected to 5V high
• NC/RST: reset pin (active low) frequent switching mode. Do not need this feature, the pin should be left unconnected

Package Includes

1x Power Line Modem KQ-130F / FZ0423

1P-AC: 220V AC voltage of the line of fire (or zero line)
2P-AC: 220V AC voltage zero line (or FireWire)
3P+5 V: +5 V to send power (210mA), single income data can be vacant reduce power consumption
4P-GND: Digital circuit ground
5P+5 V: +5 V operating supply 11mA, the lowest operating voltage to 3.3V but not recommended
6P-RX: TTL level, carrier data into, then MCU TXD
7P-TX: TTL level, carrier data out, then the microcontroller RXD
8P-MODE: mode selection, vacant or connected to 5V high ground is low
9PNC/RST: reset pin (active low) frequent switching mode. Do not need this feature, the pin should be left

KQ-130F power line carrier data transceiver module with microcontroller connection diagram:

KQ-130F power line carrier data transceiver module with the microcomputer 9-pin RS232 port connection

Three-phase coupled reference circuit (via capacitive coupling: simple cost savings):

Three-phase three-module respectively transmitted reference circuit (three modular fashion: no relationship between the relative phase does not superimposed interfering signal):

The three-phase routing reference circuit: (MODE = 0 only for KQ-130F module)
